4.3 Flachdach- / Wandmontage

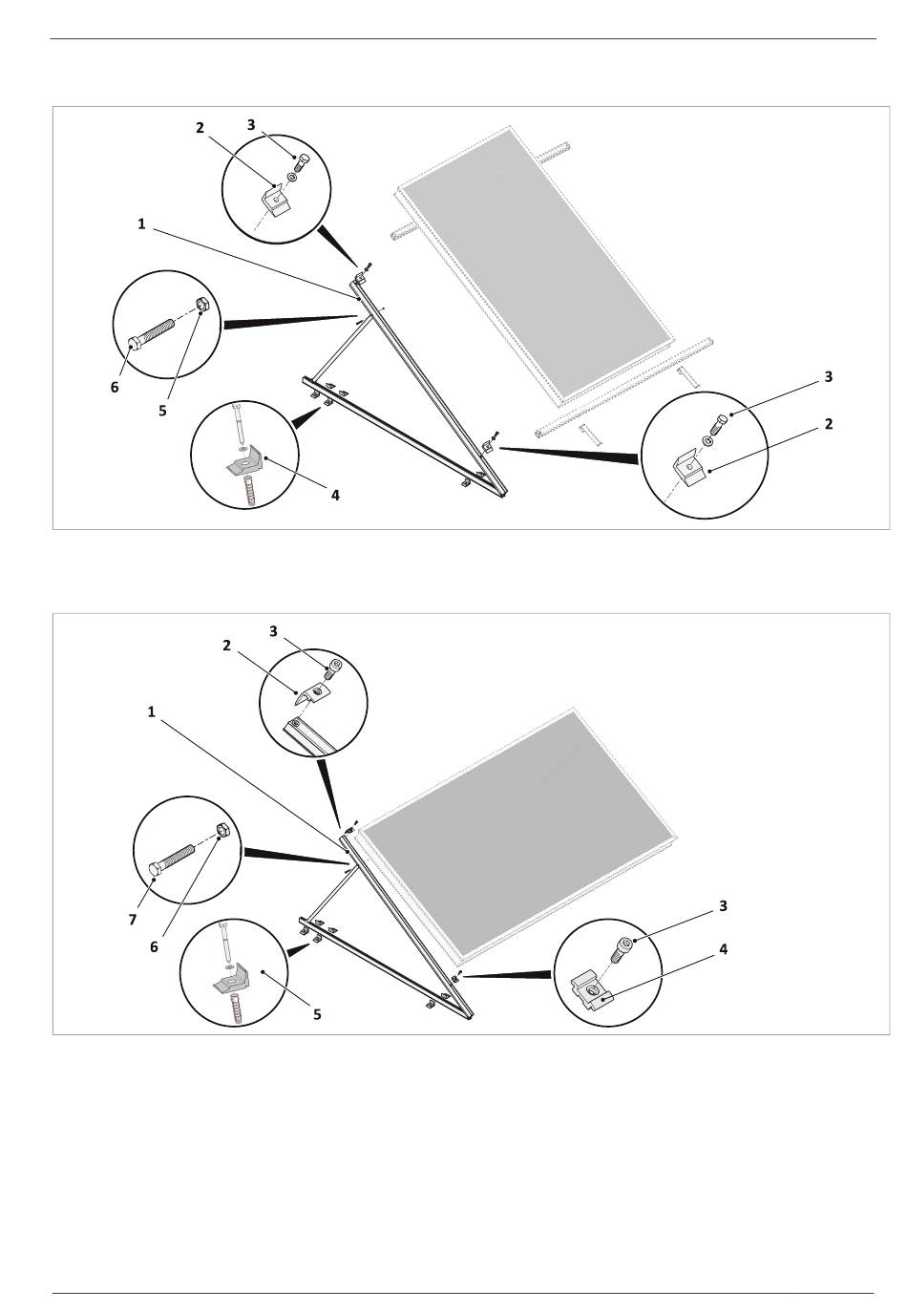

Abb. 15: Flachdachmontagesatz für SolvisCala, Hochkantmontage (Kollektor und Querschienen im Lieferumfang nicht enthalten)
1
Flachdachständer
2
Klemmwinkel für Halteschiene
3
Sechskantschraube M8 x 30 A2
Abb. 16: Flachdachmontagesatz für SolvisCala, Quermontage (Kollektor im Lieferumfang nicht enthalten)
1
Flachdachständer
2
Kollektorrandklemme (für oben)
3
Innensechskantschraube M8 x 15 A2
4
Kollektormittelklemme (für unten)
SOLVIS PUL-C-254 · Technische Änderungen vorbehalten · 33009-3
4
Klemmwinkel (inkl. Betonschraube und Dübel)
5
Mutter M8 mit Sperrverzahnung
6
Schraube M8 x 40 A2
5
Klemmwinkel (inkl. Betonschraube und Dübel)
6
Mutter M8 mit Sperrverzahnung
7
Schraube M8 x 40 A2
4 Lieferumfang
17
