MONTAGE
Montage der Schalteinheit-Nabe

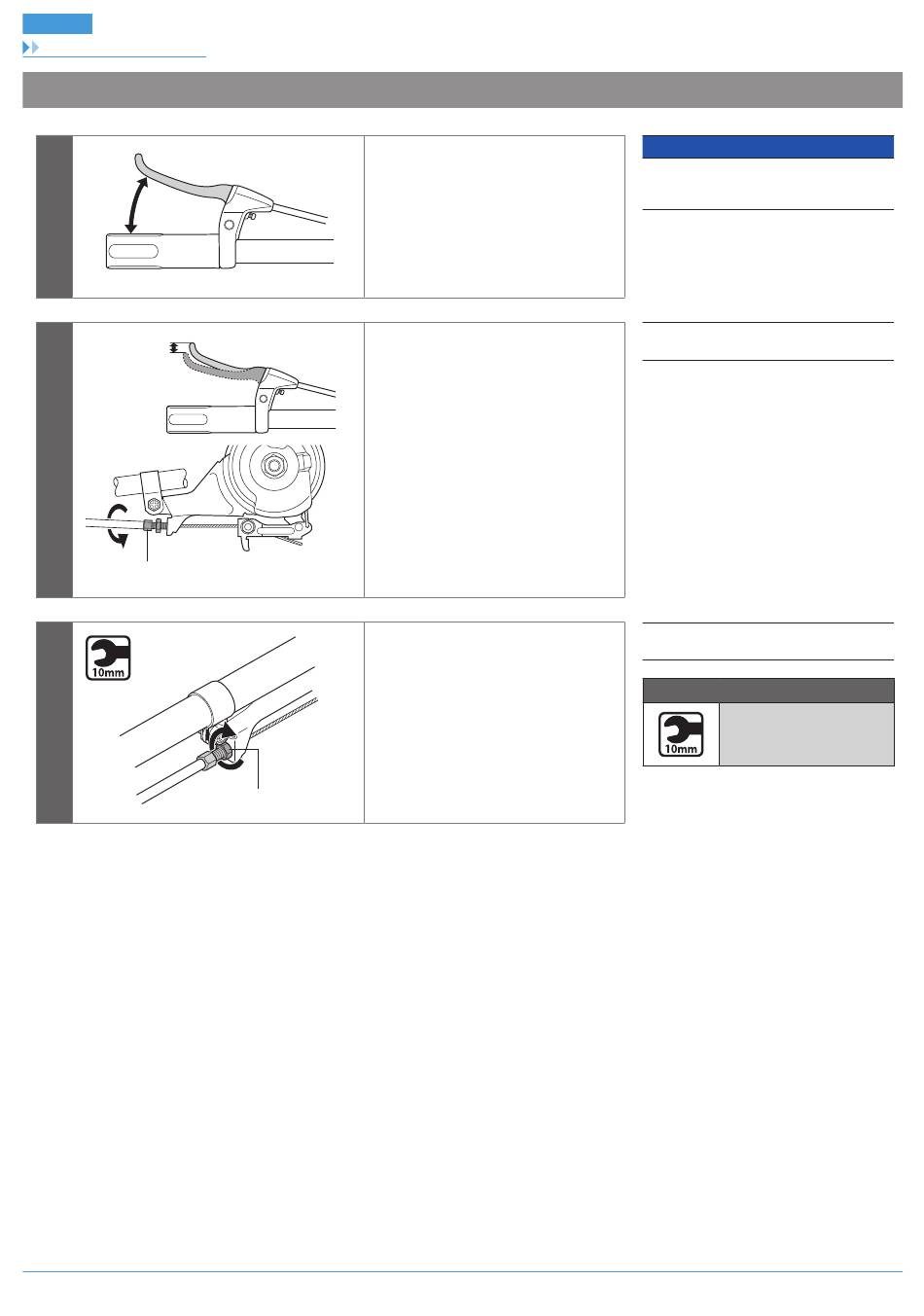

Einstellung des Bremszugs

(z)
1
(z)
2
(A)
3
Nachdem Sie sich vergewissert haben,
dass sich das Rad nicht leicht drehen
lässt, wenn der Bremszug angezogen
wird, drücken Sie den Bremsgriff etwa 10
Mal bis zum Griff durch, um den
Bremszug zu strecken.
(z)
Ungefähr 10 Mal durchdrücken
Drehen Sie die Zugeinstellschraube (A)
so, dass der Bremsgriff etwa 15 mm Spiel
(z) hat.
* Das Bremsgriffspiel ist der Abstand
zwischen der Ausgangsstellung des
Bremsgriffs und der Position, an der
beim Betätigen der Bremse eine
Bremswirkung verspürt wird.
Nach Betätigung des Bremsgriffs zur
Prüfung der Bremsleistung sichern Sie
die Zugeinstellschraube mit der
Zugeinstellmutter (A).
(A)
25
HINWEIS
Ein nicht gestreckter Bremszug muss bereits
nach kurzer Zeit wieder nachgestellt werden.
(A)
Zugeinstellschraube
(A)
Zugeinstellmutter
Anzugsdrehmoment
1 - 2 Nm
