MONTAGE
Montage des Schalthebels
3
(B)
4
(A)

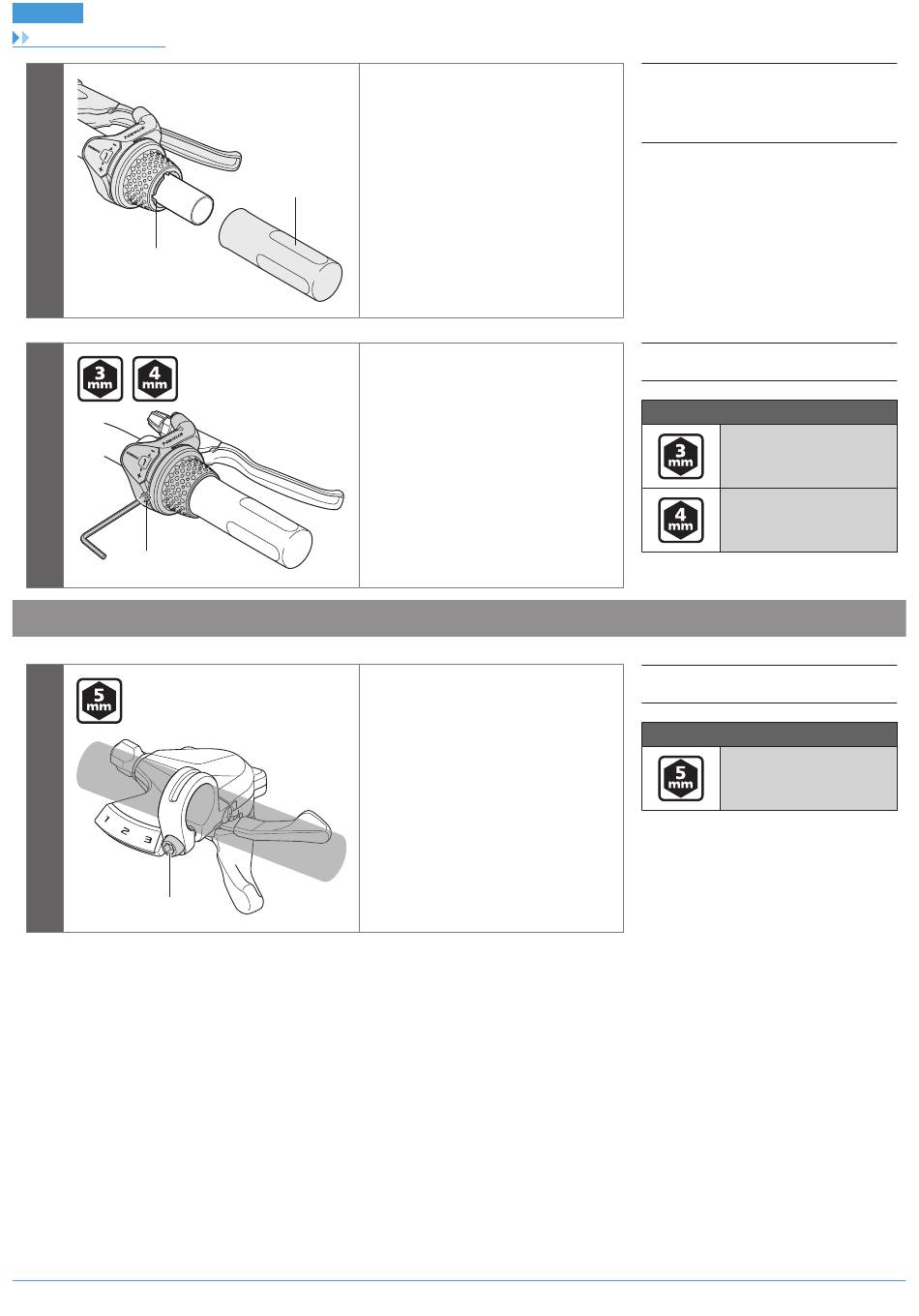

Montage des Schalthebels (RAPIDFIRE PLUS)
(A)
Montieren Sie den Half Grip (A).
Lassen Sie einen Abstand (B) von 0,5 mm
zwischen REVOSHIFT Hebel und Half
Grip.
(A)
Ziehen Sie den REVOSHIFT Hebel an.
Befestigen Sie den Schalthebel mithilfe
der Klemmschraube (A).
11
(A)
Half Grip
(B)
Abstand zwischen REVOSHIFT
Hebel und Half Grip
(A)
Befestigungsschraube
Anzugsdrehmoment
2 - 2,5 Nm
2 - 4 Nm
(A)
Klemmschraube
Anzugsdrehmoment
5
Nm
