MONTAGE
Montage der Schalteinheit-Nabe
< Bei einer 189,4 mm langen Achse >
(A)
(C)
(A) (B)
5
(F)
(B)
Fortsetzung auf der nächsten Seite

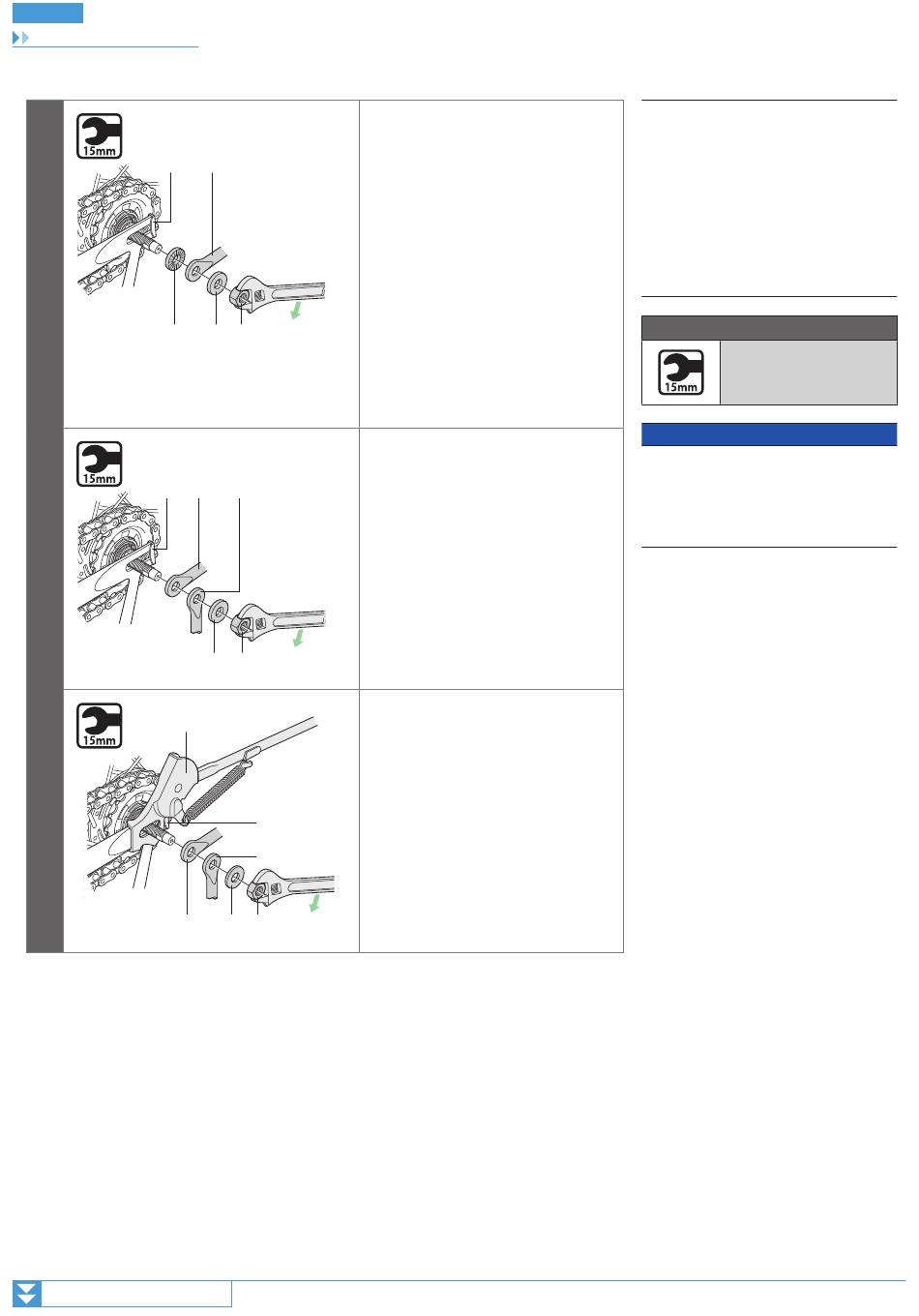

Wenn die Gesamtbreite des Ausfallendes
und anderer Teile, wie z. B. des Ständers
und der Schutzblechstrebe (B), auf der
(B)
rechten Seite der Nabenachse 8,5 bis
11,5 mm beträgt
Sichern Sie die rechte Seite der
Nabenachse mit zwei Scheiben 3,2 mm
(C) und einer Nabenmutter 9 mm (D).
Sichern Sie die linker Seite der
Nabenachse mit einer Scheibe 3,2 mm
(C) (D)
und einer Nabenmutter 9 mm.
Beispiel: Montieren Sie die Teile gemäß
der in der Abbildung gezeigten
Reihenfolge.
Wenn die Gesamtbreite des Ausfallendes
und anderer Teile, wie z. B. des Ständers
und der Schutzblechstrebe, auf der
(E)
rechten Seite der Nabenachse 11,5 bis
14,5 mm beträgt
Sichern Sie beide Seiten der Nabenachse
mit einer 3,2 mm Unterlegscheibe (C)
und einer 9 mm Nabenmutter (D).
Beispiel: Montieren Sie die Teile gemäß
der in der Abbildung gezeigten
(C) (D)
Reihenfolge.
Wenn die Gesamtbreite des Ausfallendes
und anderer Teile, wie z. B. des Ständers
(F) und der Schutzblechstrebe, auf der
rechten Seite der Nabenachse 14,5 bis
17 mm beträgt
Sichern Sie beide Seiten der Nabenachse
(A)
mit einer Scheibe 2 mm (G) und einer
Nabenmutter 7 mm (H).
(E)
Beispiel: Montieren Sie die Teile gemäß
der in der Abbildung gezeigten
(G) (H)
Reihenfolge.
22
(A)
Kettenspanner
(B)
Schutzblechstrebe
(C)
Scheibe (3,2 mm)
(D)
Nabenmutter (9 mm)
(E)
Gepäcktägerstrebe
(F)
Ständer
(G)
Scheibe (2 mm)
(H)
Nabenmutter (7 mm)
Anzugsdrehmoment
30 - 45 Nm
HINWEIS
Stellen Sie bei allen in diesem Schritt
beschrieben Fällen sicher, dass die Nabenachse
auf der rechten Seite an der Stirnfläche der
Nabenmutter um etwa 8 bis 13 mm
herausragt.
