Shimano Nexus SG-3R40 Händlerbetriebsanleitung Seite 13

MONTAGE
Montage der Schalteinheit-Nabe
REVOSFIFT Hebel
3
RAPIDFIRE PLUS
4
(y) (y)
(z)
5
(z)
Fortsetzung auf der nächsten Seite

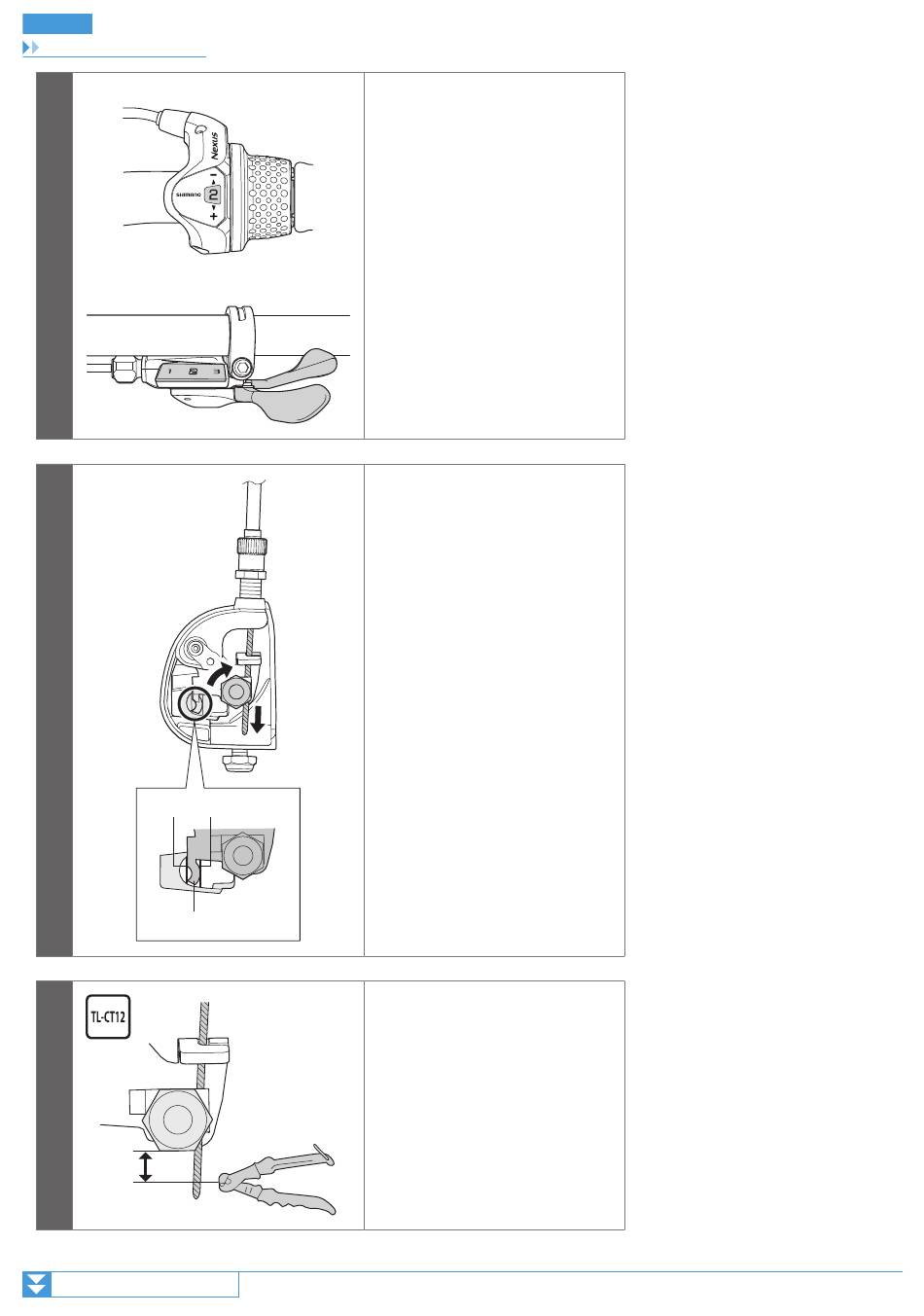

Schalten Sie den Schalthebel auf 2.
Ziehen Sie die Innenzug-
Befestigungsmutter bei gespanntem
Innenzug an und platzieren Sie das
Linkende zwischen den beiden weißen
Linien am Fenster.
(y)
Weiße Linien
(z)
Platzieren Sie das Linkende
zwischen den weißen Linien.
Nach dem Anziehen der Innenzug-
Befestigungsmutter kürzen Sie den
Innenzug auf die passende Länge.
(z)
Bis 4 mm
13
