Shimano Nexus SG-3R40 Händlerbetriebsanleitung Seite 21

MONTAGE
Montage der Schalteinheit-Nabe
(A) (B)
4
< Für eine 170,3 mm lange Achse >
(A)
5
Fortsetzung auf der nächsten Seite
(D)
(C)

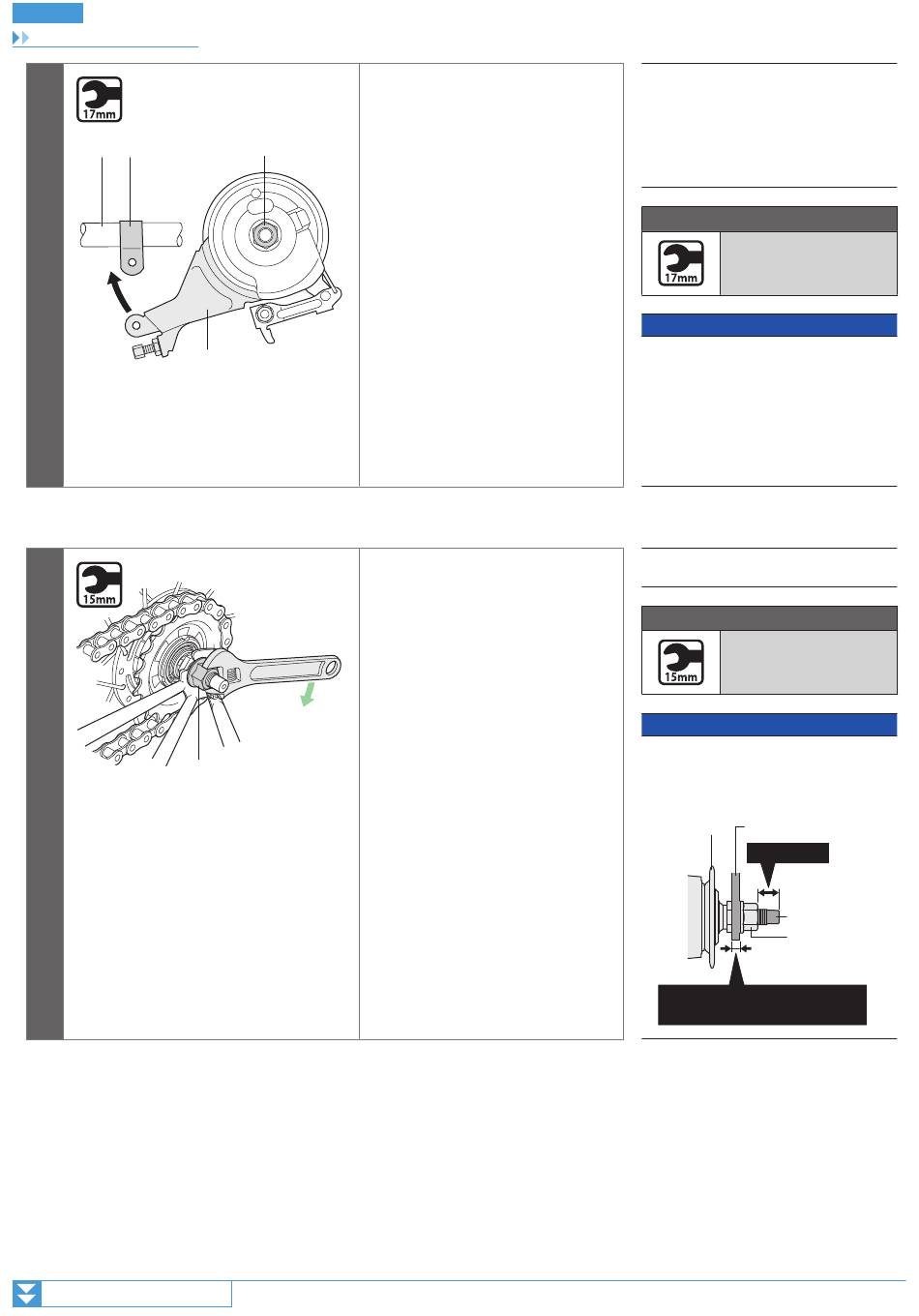

Montieren Sie den Bremsarm (C) der
INTER M-Bremse mithilfe des Arm-Clips
(B) an die Kettenstrebe (A) und ziehen
Sie die Clip-Schraube und die Clip-Mutter
provisorisch locker an.
Ziehen Sie dann die Befestigungsmutter
(D) der Bremseinheit an.
Nehmen Sie das Spiel in der Kette auf
und befestigen Sie das Rad mit der
Flanschmutter (A) am Rahmen.
21
(A)
Kettenstrebe
(B)
Arm-Clip
(C)
Bremsarm
(D)
Befestigungsmutter der
Bremseinheit
Anzugsdrehmoment
20 - 25 Nm
HINWEIS
Wenn der Bremsarm nicht provisorisch an der
Kettenstrebe befestigt werden kann, weil er
falsch ausgerichtet ist (siehe Abbildung), lösen
Sie die Befestigungsmutter der Bremseinheit
und drehen Sie den Bremsarm, bevor Sie ihn
provisorisch an der Kettenstrebe befestigen.
Ziehen Sie dann die Befestigungsmutter der
Bremseinheit an.
(A)
Flanschmutter
Anzugsdrehmoment
30 - 45 Nm
HINWEIS
Stellen Sie sicher, dass die Nabenachse auf der
rechten Seite an der Stirnfläche der
Flanschmutter um etwa 8 bis 13 mm
herausragt.
Ritzel
Ausfallende
8 bis 13 mm
Nabenachse
Flanschmutter
(11 mm)
Gesamtbreite von Ausfallende und
Kettenspanner: 4 bis 7,5 mm
