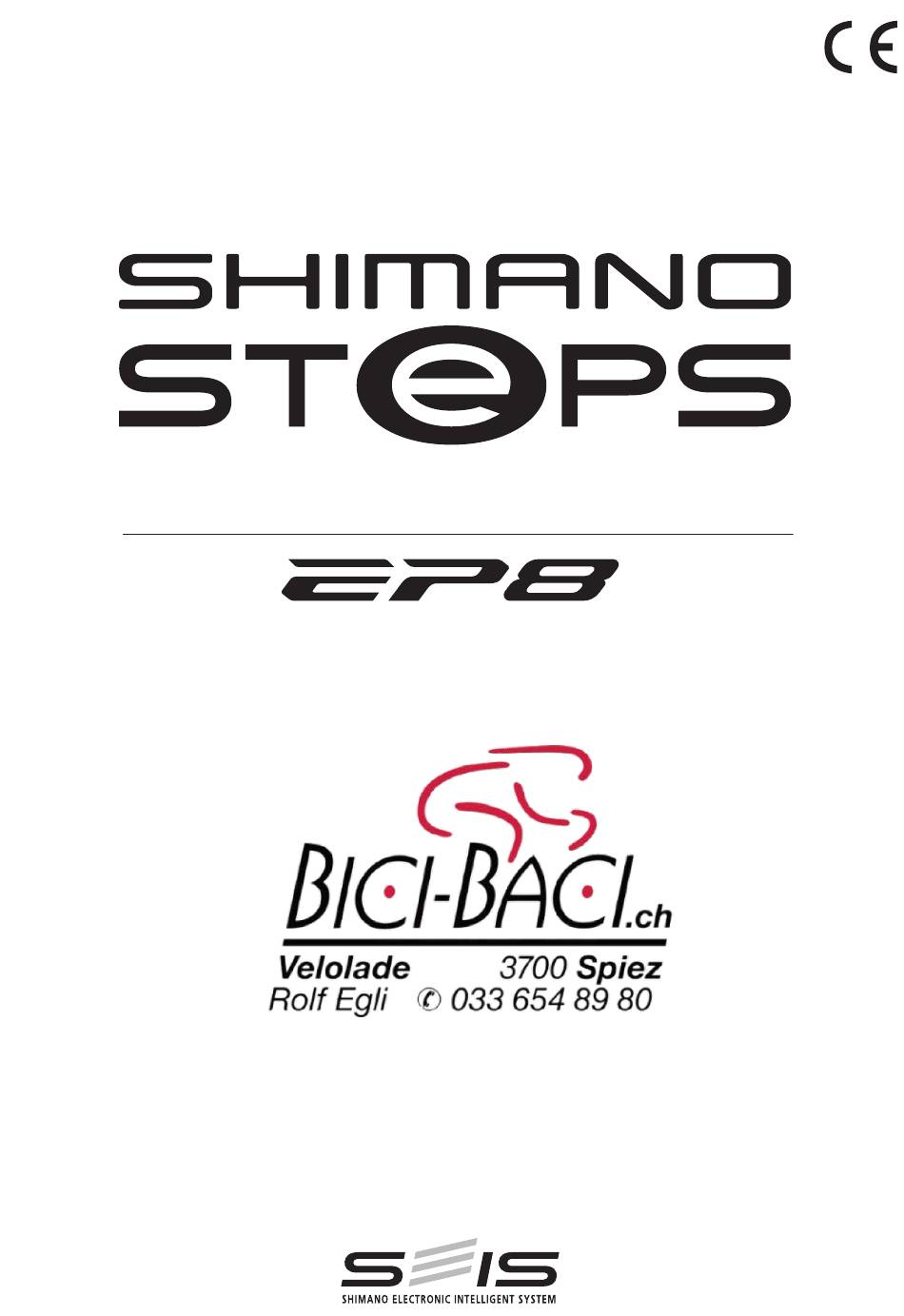

- Seite 1 UM-7HC0A-000 SHIMANO Total Electric Power System Gebrauchsanweisung Originalbetriebsanleitung...
-
Seite 3: Inhaltsverzeichnis
WICHTIGER HINWEIS ..................2 Wichtige Sicherheitsinformationen ................2 HINWEIS......................4 Regelmäßige Inspektionen vor dem Fahren ..............5 Aufbau der Broschüren ..................6 SHIMANO STEPS Eigenschaften ..............7 Unterstützungsmodus und individuelle Anpassung ...........7 Individuelle Anpassung des Fahrkomforts ................8 Vorbereitung ....................8 Kurzanleitung ....................9 Hilfe beim Schieben des Fahrrads (Schiebe-Unterstützung) ............12 Automatische und manuelle Schaltung .................. -
Seite 4: Wichtiger Hinweis
Heizungen. Dadurch kann der Akku platzen oder sich Inc. und jeglicher Gebrauch dieser Marken durch entzünden. SHIMANO INC. geschieht unter Lizenz. Andere Marken • Der Akku darf nicht erhitzt oder in ein Feuer geworfen und Handelsnamen gehören ihren jeweiligen werden. -
Seite 5: Sicherheitsmaßnahmen
• Befolgen Sie bei der Montage des Produkts unbedingt die Anweisungen in den Serviceanleitungen. Es wird • Das System darf niemals modifiziert werden. Dies könnte empfohlen, original SHIMANO-Teile zu verwenden. zu einem Systemfehler führen. Lockere Muttern oder Bolzen und Produktschäden •... -
Seite 6: Hinweis
Sicherheitsmaßnahmen Akkuhalter kein Wasser oder Schmutz angesammelt hat. • Wenn Fehlfunktionen oder andere Probleme auftreten, • Der Gebrauch eines Original-SHIMANO Akkus wird wenden Sie sich bitte an die Verkaufsstelle. empfohlen. Falls Sie einen Akku eines anderen Herstellers nutzen, lesen Sie die Serviceanleitung vor der Nutzung •... -
Seite 7: Verbindung Und Kommunikation Mit Smartphone Oder Tablet
• Für ein Update der Produkt-Software wenden Sie sich kann. bitte an die Verkaufsstelle. Die aktuellsten Informationen finden Sie auf der SHIMANO-Website. Für genauere Informationen siehe den Abschnitt „Verbindung und Kommunikation mit Geräten“. • Verwenden Sie keinen Verdünner oder andere Lösungsmittel, um eines der Produkte zu reinigen. -
Seite 8: Aufbau Der Broschüren
- Ablesen der Akku-LEDs beim Ladevorgang oder während einer Fehlermeldung und Handhabung von Fehlermeldungen • Gebrauchsanweisung des SHIMANO STEPS Fahrradcomputers Sie enthält Informationen zum SHIMANO STEPS Fahrradcomputer. Lesen Sie hier nach, um zu erfahren, wie Sie das Display ablesen und die Einstellungen konfigurieren. -
Seite 9: Shimano Steps Eigenschaften
SHIMANO STEPS Eigenschaften • Ähnlichkeit mit normalem Fahrrad Das leichte kompakte Design der Antriebseinheit reduziert das Betriebsgeräusch und erleichtert das Treten, so dass Sie den Motor nicht einmal spüren. Darüber hinaus wurde aufgrund der Kürzung des Q-Faktors der Fahrkomfort verbessert und ähnelt nun mehr einem Fahrrad. -
Seite 10: Individuelle Anpassung Des Fahrkomforts
Der Akku kann nach dem Laden mit dem dafür vorgesehenen Ladegerät verwendet werden. Den Akku unbedingt vor der Verwendung laden. Der Akku ist bereit zur Verwendung, sobald die an ihm befindliche LED aufleuchtet. Bitte lesen Sie die SHIMANO STEPS Gebrauchsanweisung für Spezialakkus und Komponenten hinsichtlich des Ladens und der Handhabung des Akkus. -
Seite 11: Kurzanleitung
Je nach verwendetem E-Bike kann sich der montierte Akku, der Fahrradcomputer und die Schaltereinheit von dem hier Genannten unterscheiden. Bitte schauen Sie in der „SHIMANO STEPS Gebrauchsanweisung für Spezialakkus und Komponenten“ nach sowie in der „SHIMANO STEPS Gebrauchsanweisung für Fahrradcomputer“. - Seite 12 Schalten Sie den Strom EIN. Wiederholen Sie diesen Vorgang, um den Strom AUSzuschalten. Beispiel für externen Akku Beispiel für integrierten Akku * Abhängig von dem E-Bike kann sich die Einschalttaste an einer anderen Stelle als in der Abbildung gezeigt befinden.
- Seite 13 Wählen Sie den Unterstützungsmodus aus. * Wenn Sie den Strom EINschalten, wird der Unterstützungsmodus auf [AUS] zurückgesetzt, unabhängig von dem Unterstützungsmodus, den Sie vor dem letzten AUSschalten ausgewählt hatten. Fahrradcomputer Drücken Sie die Schalter X und Y. Display Unterstützungsmodus [AUS] [ECO] [TRAIL] / [NORMAL] [BOOST] / [HOCH]...
-
Seite 14: Hilfe Beim Schieben Des Fahrrads (Schiebe-Unterstützung)
„ Hilfe beim Schieben des Fahrrads (Schiebe-Unterstützung) SHIMANO STEPS verfügt über eine Funktion, bei der die Unterstützungsfunktion selbst beim Schieben des E-Bikes aktiv ist. • Abhängig von der Nutzungsregion können Sie diese aufgrund der regionalen Gesetzgebung ggf. nicht nutzen. In diesem Fall ist der hier beschriebene Betrieb deaktiviert. - Seite 15 HINWEIS Die Schiebe-Unterstützung läuft mit einer Maximalgeschwindigkeit von 6 km/h. Seien Sie vorsichtig, da das Fahrrad sich durch den Tastenbetrieb in Bewegung setzt. • Bei elektronischer Gangschaltung werden der Unterstützungsgrad der Schiebe-Unterstützung und die Geschwindigkeit durch die aktuelle Gangstufe festgelegt. Schiebe-Unterstützungsmodus verlassen.
-
Seite 16: Automatische Und Manuelle Schaltung
„ Automatische und manuelle Schaltung Abhängig vom verwendeten E-Bike können Sie gegebenenfalls zwischen automatischer und manueller Schaltung wechseln. • Automatische Schaltung: Wechselt automatisch die Gänge basierend auf den Fahrbedingungen. • Manuelle Gangschaltung: Dabei handelt es sich um die elektronische Standard-Schaltung. Die Gänge werden durch Betätigen des Gangschalters gewechselt. -
Seite 17: Bezeichnung Der Komponenten
Bezeichnung der Komponenten... - Seite 18 Externer Akku Akkuhalterung Abdeckung der Antriebseinheit (links und Antriebseinheit unten) Kurbel Kettenblatteinheit Geschwindigkeitssensor Gangschaltung Bremsscheibe Schaltereinheit (Unterstützungsschalter) Schaltereinheit (Gangschalter) oder Schalthebel Fahrradcomputer oder Kontaktstelle (A) Stromkabel Kettenführung Integrierter Akku Akkuladegerät Je nach E-Bike wird der Akku ggf. an einer anderen Position montiert als in der Abbildung gezeigt. Die Akkuhalterung des integrierten Akkus ist im Rahmen befestigt.
-
Seite 19: Spezifikationen
Spezifikationen Betriebstemperaturbereich: -10 - 50 °C Akkutyp Lithium-Ionen-Akku Beim Entladen Lesen Sie die SHIMANO Betriebstemperaturbereich: STEPS Gebrauchsanweisung 0 - 40 °C Nennleistung Beim Laden für Spezialakkus und Komponenten. Lagertemperatur -20 - 70 °C Nennspannung 36 V DC Lagertemperatur (Akku) -20 - 60 °C... -
Seite 20: Fehlersuche
• Signaltöne und Fehlermeldungen des Fahrradcomputers • Akku LED Fehleranzeige Bitte führen Sie die jeweilig angemessenen Maßnahmen durch, nachdem Sie in der „SHIMANO STEPS Gebrauchsanweisung für Fahrradcomputer“ sowie in der „SHIMANO STEPS Gebrauchsanweisung für Spezialakkus und Komponenten“ nachgelesen haben. „ Funktion der Motorunterstützung Symptom Ursache / Möglichkeit... -
Seite 21: Licht
Symptom Ursache / Möglichkeit Abhilfemaßnahme Die Reichweite kann je nach Prüfen Sie den Akku-Ladezustand. Wenn Straßenbedingungen, des eingelegten Gangs der Akku fast leer ist, laden Sie ihn erneut und der gesamten Lichtnutzungszeit kürzer auf. werden. Die Eigenschaften des Akkus verschlechtern Dies ist kein Anzeichen für ein Problem. - Seite 22 Bitte beachten: Änderungen im Interesse der technischen Weiterentwicklung bleiben jederzeit vorbehalten. (German)
