POSIMAG
Bedienungsanleitung
Montage
(Fortsetzung)
ASM GmbH

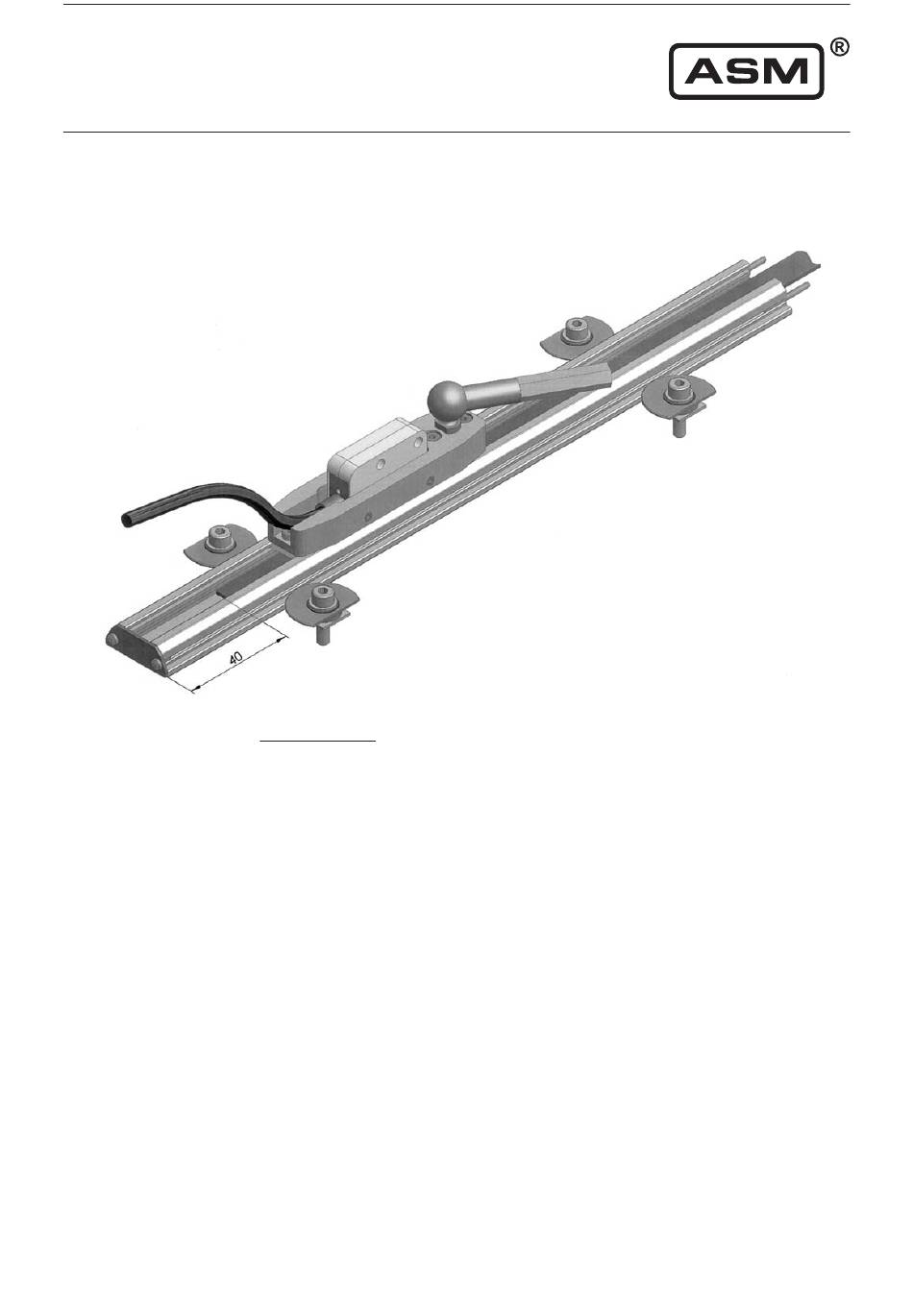

Bei der Montage des Magnetbandes ist zu beachten, daß das Magnetband
nicht bündig eingeklebt wird, sondern eingerückt werden muß (s.
Zeichnung).
Durchführung:
1. Befestigungsfläche sorgfältig reinigen
2. Hochprofilschiene mit Verbindungsstiften zusammensetzen (bei
Messlängen über 2850 mm)
3. Einklebepunkt des Magnetbandes markieren (das Magnetband wird
40 mm vom linken Anfang der Profilschiene eingerückt, s. Bild)
4. Am Magnetband die Schutzfolie des Klebebandes entfernen (evtl. nur
teilweise)
5. Magnetband einkleben, magnetisch aktive, d.h. dunkle Seite nach oben
(auf die Lage der evtl. Referenz- oder Endlagenmarke(n) achten)
6. Magnetbandoberfläche sorgfältig reinigen
7. Am Abdeckband (Zubehör) die Schutzfolie des Klebebandes entfernen
(evtl. nur teilweise)
8. Abdeckband aufkleben, an beiden Enden bündig mit dem Magnetband
9. Gleitwagen in die Profilschiene einführen
10. Endstücke an beiden Seiten des Profils montieren
MAN-PM-D-2005
9
