Funktionen der Steuerklemmen

X10
X13
X12
X11

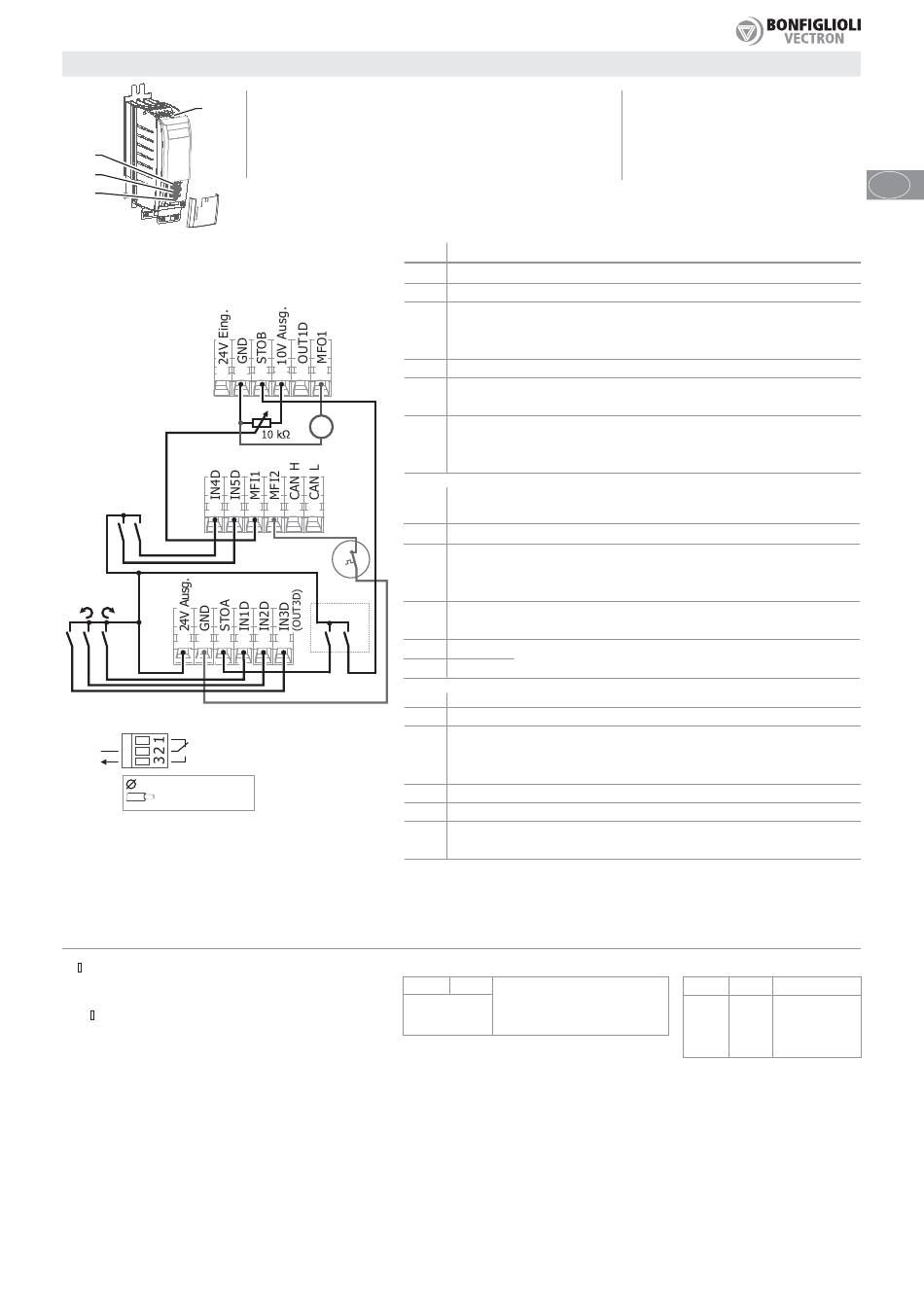

Standardverdrahtung
X13
1
Solldrehzahl
X12
Digitaleingänge
1 2 3
Digitaleingänge
X11
1 2 3 4 5
Relaisausgang OUT2D
X10
+24 V
Störmeldung
0.1 ... 1,5 mm
30 ... 14 AWG
,
Die technischen Daten beachten. Siehe Abschnitt Technische Daten der Steuerklemmen
IN D: D igitaleingang
MFI1: Multifunktionseingang
MFI2: Multifunktionseingang
OUT D: Digitalausgang
MFO1: Multifunktionsausgang
P: Parameter
K: Klemme
X: Klemmenleiste
6 Digitaleingänge, davon 2 für Freigabe
=
1 Digitaler Eingang/Ausgang
=
2 Multifunktionseingänge: digitaler/analoger Eingang
=
1 Digitalausgang
=
1 Multifunktionsausgang
=
X13.1
X13.2
X13.3
X13.4
2 3 4 5 6
X13.5
+
X13.6
V
Istdrehzahl
X12.1
4 5 6
X12.2
X12.3
°C
M
Freigabe
X12.4
24 VDC
6
X12.5
X12.6
X11.1
X11.2
X11.3
2
X11.4
X11.5
X11.6
„
Auswertung eines Thermokontakts
X12.4
: digital/analog/Frequenz
K Standardfunktion
24 VDC Eingang
Masse (GND) für X13.1
Digitaleingang. Eingang 2 für Freigabe. Kontakt geöffnet:
Motorauslauf bis Stillstand. Kontakt geschlossen (zusammen
mit X11.3): Normalbetrieb.
10 VDC Ausgang
Digitalausgang. Laufmeldung. Freigabe und Startbefehl
liegen an. Ausgangsfrequenz für Motor vorhanden.
Multifunktionsausgang. Werkseinstellung: analog.
Spannungssignal proportional zur Istfrequenz.
10 V bei 50 Hz, 0 V bei 0 Hz.
Digitaleingang.
Datensatzumschaltung zusammen mit X11.6.
Digitaleingang. Fehlerquittierung.
Multifunktionseingang: digital/analog. Werkseinstellung:
analoger Spannungseingang. Solldrehzahl.
50 Hz bei 10 VDC, 3,50 Hz bei 0 VDC.
Multifunktionseingang: digital/analog. Werkseinstellung:
Digitaleingang. Anschluss Thermokontakt. P570 einstellen.
CAN High
Anschluss für Systembus.
Siehe separate Anleitung.
CAN Low
24 VDC Ausgang
Masse (GND) für X11.1
Digitaleingang. Eingang 1 für Freigabe. Kontakt geöffnet:
Motorauslauf bis Stillstand. Kontakt geschlossen (zusammen
mit X13.3): Normalbetrieb.
Digitaleingang. Start Rechtslauf.
Digitaleingang. Start Linkslauf.
Digitaler Eingang/Ausgang. Werkseinstellung: Eingang.
Datensatzumschaltung zusammen mit X12.1.
P570
0-Aus (Werkseinstellung)
1-Warnung
2-Fehlerabschaltung
11
1 Spannungseingang 24 VDC
=
2 Spannungsausgänge
=
10 VDC und 24 VDC
1 Relaisausgang
=
Kommunikationsschnittstelle CAN
=
".
Datensatzumschaltung
X11.6 X12.1 Auswahl
0 0 Datensatz 1
1 0 Datensatz 2
1 1 Datensatz 3
0 1 Datensatz 4
