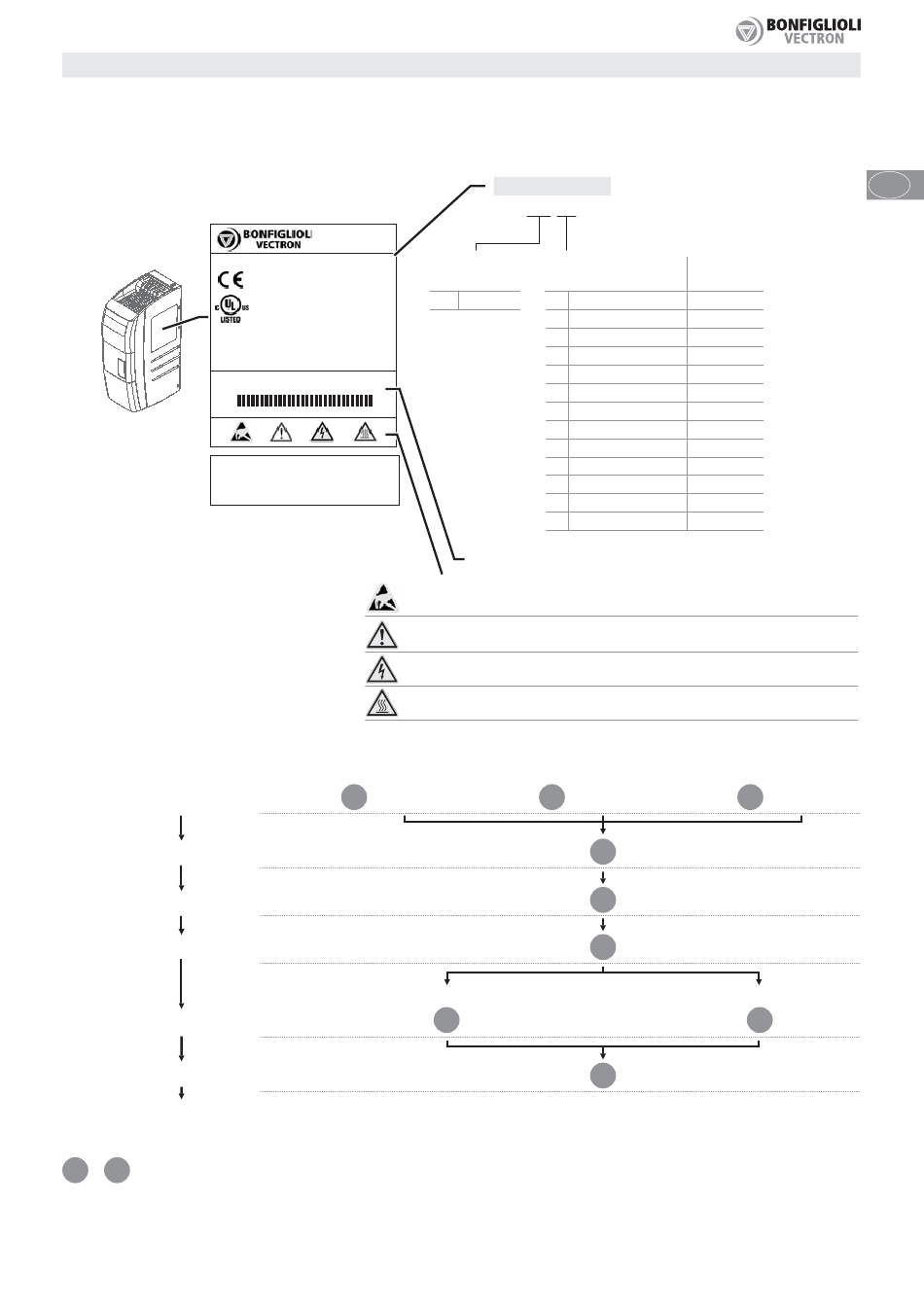

Frequenzumrichter-Typ
,
Den Typ des Frequenzumrichters feststellen.
,
Prüfen, ob die Nennspannung des Netzeingangs mit der örtlichen Netzspannung übereinstimmt.
,
Prüfen, ob die empfohlene Motorwellenleistung mit der Nennleistung des Motors übereinstimmt.
Frequency Inverter AGL 401-05
E204867
Power Conversion
Equipment
PART No.: 123 567 000
SERIAL No.: 04072345
CAUTION
Capacitor Discharge Time > 3 min
Temps de decharge du condensateur > 3 min
Montage
Netzanschluss
Motoranschluss
Inbetriebnahme
Anschluss der Steuerleitungen
Inbetriebnahme mit dem Bedienfeld
Antrieb starten
: Siehe entsprechenden Abschnitt.
A1
E
...
47807 Krefeld
Germany
Input
400 V / 480 V 50 - 60 Hz
3ph 1.8 A
Output
0 - Uinput, 0 - 1 kHz, 3ph
0.55 kW
83KA
cont.[A]
1.8
60s [A]
2.25
1s [A]
3.0
Ratings for temp. range 0 - 40 °C
Refer to Instruction Manual
SW: 4.2.0
Made in Germany
ATTENTION
Risk of Electric Shock
Warnung! Elektrostatisch gefährdete Bauelemente.
Warnung! Hohe Ableitströme.
Warnung! Gef hrliche Spannung. Gefahr des elektrischen Schlags.
Warnung! Heiße Oberflächen.
A1
Baugröße 1
Steuern über Signale an den Steuerklemmen.
Typbezeichnung
AGL 401-05
Nennspannung
Empfohlene
Netzeingang
Motorwellenleistung
401 400 V
02
0.25 kW
03
0.37 kW
05
0.55 kW
07
0.75 kW
09
1.1 kW
11
1.5 kW
13
2.2 kW
15
3.0 kW
18
4.0 kW
19
5.5 kW
21
7.5 kW
22
9.2 kW
23
11.0 kW
Softwareversion
ä
A2
Baugröße 2
B
C
D
D1
E
3
Baugröße
1
1
1
1
1
1
1
2
2
3
3
3
3
A3
Baugröße 3
Steuern über das Bedienfeld
D2
D
