8 Hauptkomponenten
Die MPG-Pumpe besteht aus folgenden Komponenten (Abbildung 2):

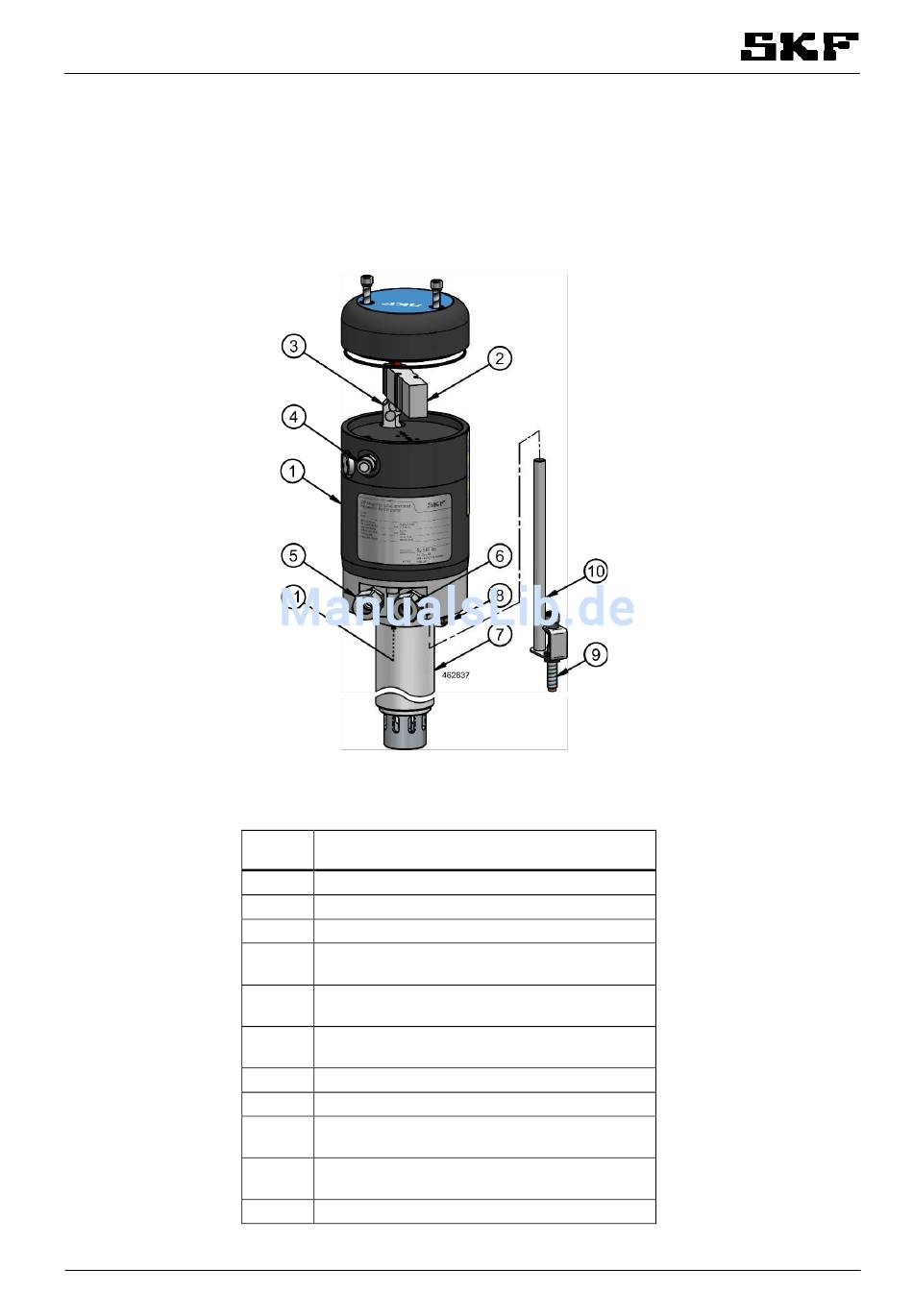

Abbildung 2: Hauptkomponenten
Teil
Bezeichnung
1
Druckluftmotor
2
Druckluftventil
3
Ventilregler
4
Drucklufteingang, G1/4", Schnellkupplung,
Ø8
5
Schmiermittelverbindung (Hydraulikauslass),
G1/4", Basisanschluss, 12 l
6
Tankverbindung (Rücklaufeinlass), G1/4",
Basisanschluss, 12 l
7
Pumpeneinheit
8
Druckluft-Endschalldämpfer
9
Induktiver Sensor (Lieferumfang des ECO-
Deckelsatzes)
10
Halterung für Füllstandschalter
(Lieferumfang des ECO-Deckelsatzes)
11
Bohrung zur Leckagenerkennung
MPB_DE_1A.docx 2017//01/18 Rev. 1A
17(24)
