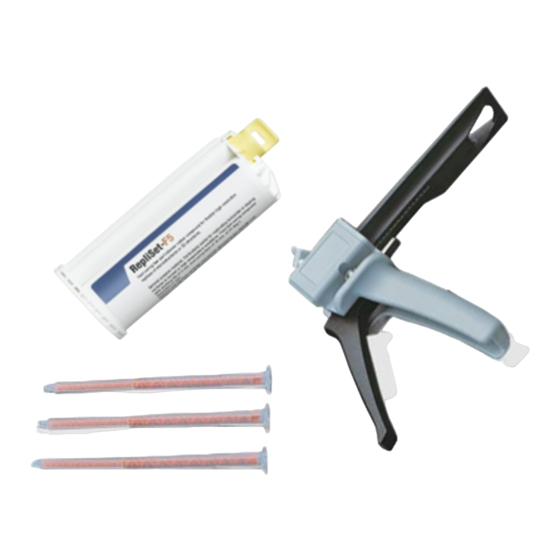

- Seite 1 RepliSet Referenzhandbuch Handbuch Nr.: 50900044 .0 .201 Auslieferungsdatum...
- Seite 2 Zusammenhang mit den Geräten von Struers verwendet werden, für die diese Gebrauchsanweisung ausdrücklich bestimmt ist. Struers übernimmt für Irrtümer in Text und Bild der Veröffentlichungen keine Verantwortung. Wir behalten uns das Recht vor, den Inhalt dieser Gebrauchsanweisung jederzeit und ohne Vorankündigung zu ändern.
-
Seite 4: Inhaltsverzeichnis
RepliSet Referenzhandbuch Inhaltsverzeichnis Seite RepliSet Komponenten Materialsicherheit ................2 Wahl der geeigneten Abdruckmasse ..........2 Viskosität, Aushärtzeit ............... 2 Verwendung ................6 Entsorgung ................6 Verträglichkeit ................6 Aufbewahrung und Transport ............. 6 Anwendungszeitraum ................. 7 RepliSet Benutzen ... -
Seite 5: Repliset Komponenten
RepliSet Referenzhandbuch 1. RepliSet Komponenten Materialsicherheit Das Produkt enthält: Siloxane Polymethylvinyl-, Polymethoxyvinyl-, Polyorgano-, Polymethylhydrogeno- Organische Silikon/alkoylen polyoxid, Verbindungen polyoxyalkoylenglycol acetat Anorganische Siliziumdioxid, Kohlenstoff, Platin (in Verbindungen Komplexverbindungen) (Spuren von Verunreinigungen von Hexachlorplatinsäure können vorhanden sein) Keine der Komponenten ist als Gefahrengut deklariert. Wahl der geeigneten Abdruckmasse −... - Seite 6 RepliSet Referenzhandbuch Flächen- Oberflächen- Verarbeitungs- Empfohlene Orientierung Temperatur zeit Abdruckmasse Normal RepliSet-F5 Mehr als 20°C Horizontal, Kurz RepliSet-F1 geneigt Weniger als /GF1 Normal 20°C Normal RepliSet-T3 Mehr als 20°C Vertikal, Kurz RepliSet-T1 über Kopf /GT1 Weniger 20°C Normal Verarbeitungs- und Aushärtzeit bei 25 °C stehen auf dem Etikett des jeweiligen Typs und in der zugehörigen Beschreibung.
- Seite 7 RepliSet Referenzhandbuch RepliSet-F5 Verarbeitungszeit Working time Aushärtezeit Curing time Time [min] RepliSet-F1 Verarbeitungszeit Working time Aushärtezeit Curing time Time [min]...
- Seite 8 RepliSet Referenzhandbuch RepliSet-T3 Verarbeitungszeit Working time Aushärtezeit Curing time Time [min] RepliSet-T1 Verarbeitungszeit Working time Aushärtezeit Curing time Time [min]...
-
Seite 9: Verwendung
RepliSet Referenzhandbuch Verwendung Nicht schlucken und den Kontakt mit Haut und Augen vermeiden. Unter normalen Anwendungsbedingungen gewährleistet das Spendersystem eine sicher und saubere Auftragung des Materials auf eine geeignete Oberfläche ohne daß dabei Schutzhandschuhe und Schutzbrille getragen werden müssen. Andererseits sind solche Schutzvorrichtungen als Vorkehrungsmaßnahme eventuell angebracht, besonders unter beengten oder schwierigen Arbeitsbedingungen. -
Seite 10: Anwendungszeitraum
Wochen verwendet werden bis sie leer ist. Abgelaufene Kartuschen Abgelaufene Kartuschen können wahrscheinlich noch sehr gute Abdrücke ergeben, Struers kann aber nicht für das richtige Aushärten garantieren. Wenn ein Abdruck aus einer abgelaufenen Kartusche normal aushärtet sollte er in Ordnung sein. -
Seite 11: Repliset Benutzen
RepliSet Referenzhandbuch 2. RepliSet Benutzen Herstellung eines Abdrucks Sind am gleichen Ort viele Abdrücke anzufertigen, sollten vor Arbeitsplan Abnahme der Abdrücke alle Oberflächen möglichst weitgehend präpariert sein. Diese Maßnahme verringert die Verschwendung von Abdruckmasse. Für einen Abdruck geeignete Abdrücke können von allen metallischen Materialien und den Materialien meisten Feststoffen wie Keramiken, Kunststoffen, Gläsern und Beton genommen werden. -
Seite 12: Reinigen Der Oberfläche
RepliSet Referenzhandbuch Reinigen der Oberfläche Die zu untersuchende Oberfläche muß sauber und fettfrei sein. Verschmutzungen sollten mit einem Baumwolltuch und einem geeigneten Lösungsmittel entfernt werden. Alkohol ist in den meisten Fällen ausreichend für metallographische Anwendungen. Oberflächen im Anlagen- oder Maschinenbau sollten mit einem geeigneten Lösungsmittel wie z.B. -
Seite 13: Verwendung Des Stützpapiers
Nachdem der Abdruck ausgehärtet ist kann überschüssiges Material mit einer Schere weggeschnitten werden. Nach dem Abziehen das Stützpapier als Schutz um den Abdruck herumfalten. Rasterelektronenmikroskop (REM) Abdrücke die durch Struers Stützpapier gefestigt sind können bedampft werden und ohne Probleme im REM untersucht werden. -
Seite 14: Objektträger
Wenn ein Abdruck von einer 3-dimensionale Form unter Beibehaltung des vollständigen Oberflächenprofils gemacht werden soll, kann man ein kombiniertes Verfahren mit Struers RepliSet, RepliFix und Objektträger anwenden. Verschicken und Aufbewahren Die Objektträger haben eine Standardgröße von 1"x 3". D.h., die von Abdrücken... -
Seite 15: Untersuchung Des Abdrucks
RepliSet Referenzhandbuch Untersuchung des Abdrucks Lichtmikroskopie Die RepliSet-F und –T Abdrücke eignen sich für Gefügeuntersuchungen bis zu 500facher Vergrösserung im Auflichtmikroskop, sowohl für Hellfeld als auch Dunkelfeld. Die niedrigere Reflexion von Abdrücken im Vergleich zur direkten Beobachtung bedingt, daß die Lichtstärke höher sein muß als für die Untersuchung einer Metallfläche. -
Seite 16: Rem / Feldionenmikroskopie
RepliSet Referenzhandbuch REM / Feldionenmikroskopie Unbedampfte 3D Abdrücke können direkt im Raster- Elektronenmikroskop mit niedrigen kV (ca. 2 kV bei hohen Vergrösserungen, sie kann höher sein bei niedrigeren Vergrösserungen) untersucht werden, besonders auch mit dem Feldionen-Mikroskop. Bedampfte Abdrücke können wenn erwünscht zufriedenstellend mit 20kV untersucht werden. -
Seite 17: Anwendungen
RepliSet Referenzhandbuch 3. Anwendungen Technische Inspektion Der Einsatz von hochauflösenden RepliSet Abdrücken ermöglicht es schwer zugängliche Oberflächen, Geometrien und Unregelmäßigkeiten von wichtigen Anlageausrüstungen unter Laborbedingungen zu untersuchen. z.B. kann man die Form und Oberflächenrauhigheit einer Innenfläche nachprüfen, oder die Zerstörung, den Schaden oder den Abrieb einer Oberfläche überwachen. -
Seite 18: Beispiele
RepliSet Referenzhandbuch Beispiele − Qualität Qualitätskontrolle von Kanten, Ecken, Höhen, Winkeln und Gewindeprofilen − Messen interner Geometrien von Spritzgußteilen aus Kunststoff − Messen der Oberflächenrauhigkeit nach dem Schleifen, Polieren oder Hochglanzpolieren von großen Werkstücken mit Laser- Meßinstrumenten. − Berührungsfreies Messen der Krümmung von optischen Linsen mit Laser −... - Seite 19 RepliSet Referenzhandbuch − Wartung, Inspektion und Untersuchung von Korrosion in Torpedoröhren auf Instandsetzung Unterseebooten. − Untersuchung von Lochfrass in Röhren in Atomunterseebooten. − Überwachung von Druckwalzen: Berührungsfreie Lasertiefenmessung von Grübchen an der Walzenoberfläche mit RepliSet Abdrücken − Beurteilung des Oberflächenprofils von Texturwalzen in Stahl- und Aluminiumwalzwerken −...
- Seite 20 RepliSet Referenzhandbuch − Überwachung von Lochfraß in Bauteilen für Flugzeugmotor: Turbinenschaufeln und Wurzeln von Turbinenschaufeln − Bestimmung von Korrosion auf Werkstücken verursacht durch Fingerabdrücke − Lochfraßkorrosion: Lochfraß durch Chloride auf der Oberfläche von Gasturbinenschaufeln aus rostfreiem Stahl − Untersuchungen von Lochfraß an Schiffspropellern −...
- Seite 21 Dabei wurden keine Probleme betreffs der Aushärtung festgestellt. Das Material muß mit pneumatischen Hochdruckdüsen (werden nicht von Struers geliefert) unter Druck gesetzt werden. Es kann dann über beträchtliche Entfernungen (z.B. 3-6 m), durch Edelstahlrohre die mit Faseroptik Videokameras (wird nicht von Struers geliefert) ausgerüstet sind, aufgetragen werden.
- Seite 22 RepliSet Referenzhandbuch Unterwasser Anwendung (Diese Anwendung wird nicht von Struers unterstützt) In vielen Fällen können die thixotropischen Abdruckmassen (RepliSet-T oder -GT) unter Wasser verwendet werden. Hier funktioniert das Auftragen von Hand aber nicht, da der regelmässige Zufluss der Masse Hochdruck erfordert. Zur Unterwasserandwendung kann ein Stück steifen Stoffs verwendet...
-
Seite 23: Technische Daten
RepliSet Referenzhandbuch 4. Technische Daten Auflösung (Genauigkeit der Wiedergabe) eines ausgehärteten Bis auf 0,1 Mikrometer Abdrucks *) Schrumpfung geringfügig Zerreißfestigkeit 15-20 kN/m Temperaturintervall der zu -10°C bis +180°C untersuchenden Oberfläche Lebensdauer eines fertigen Abdrucks Siehe Ablaufdatum auf dem Etikett Lebensdauer für ungeöffnete Kartuschen Die Kartusche soll innerhalb von vier Wochen wiederverwendet... -
Seite 24: Fehlersuche
RepliSet Referenzhandbuch 5. Fehlersuche Problem Grund Maßnahme Düse paßt nicht auf die Vorsprung der Düse liegt auf der Siehe “Hinweise zum Gebrauch” Kartusche falschen Seite Spender übt keinen Druck auf Kolbenstange beschädigt Beachten Sie die “Hinweise zum die Kartusche aus Gebrauch”... - Seite 25 RepliSet Referenzhandbuch Problem Grund Maßnahme Das Lösungsmittel mit dem die Trocknen der Oberfläche, Oberfläche gereinigt wurde ist nicht möglicherweise mit heißer Luft vollständig verdunstet Abdruck bricht beim Schwierige geometrische Längere Aushärtzeit einräumen. Abnehmen Verhältnisse mit Hinterschneidungen Langsam und mit gleichmäßiger etc.
-
Seite 26: Verbrauchsmaterialien Und Zubehör
RepliSet Referenzhandbuch 6. Verbrauchsmaterialien und Zubehör Details über die Palette verfügbarer Materialien finden Sie in der RepliSet Broschüre. - Seite 28 Pederstrupvej 84 DK-2750 Ballerup Denmark...
