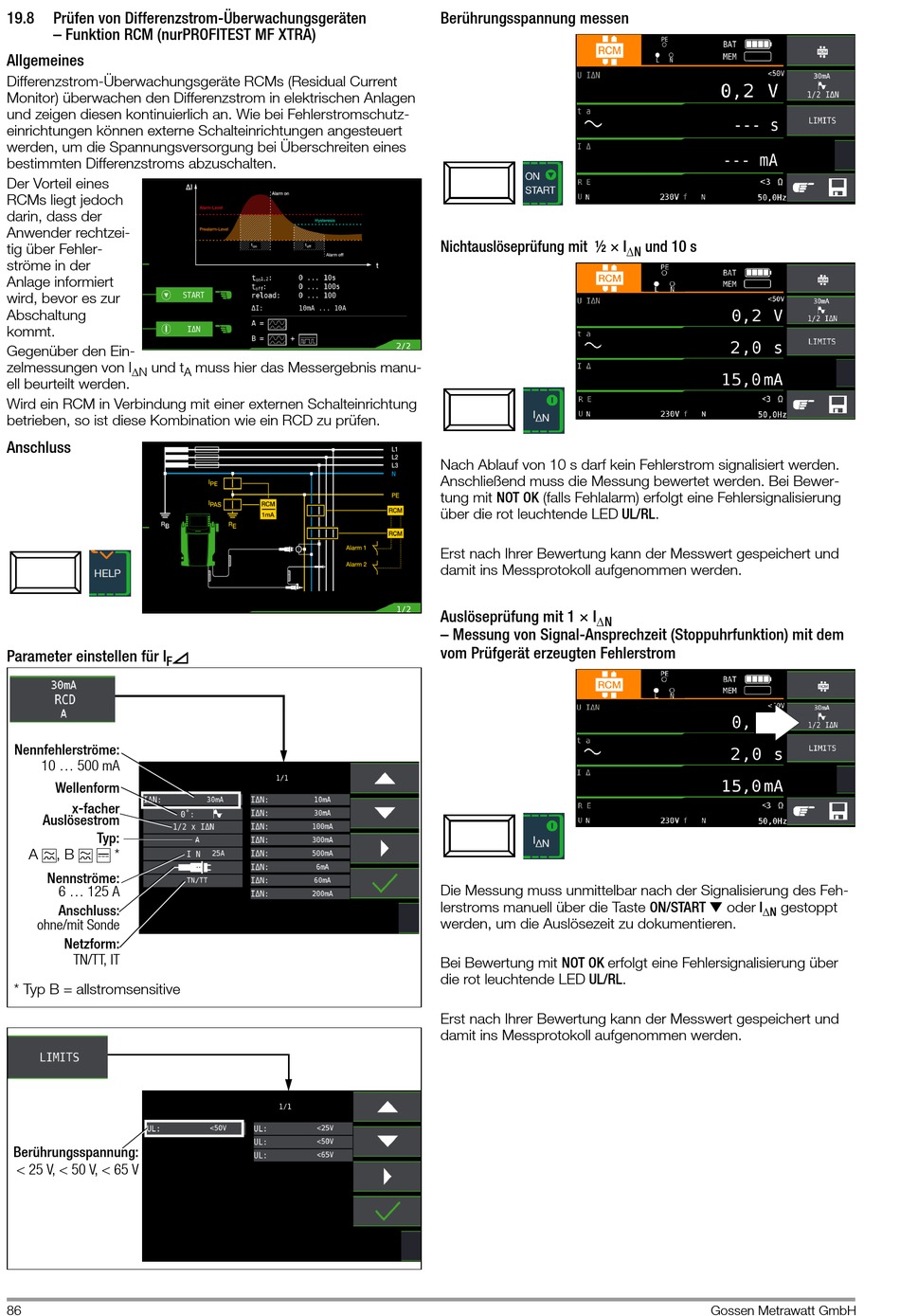

19.8 Prüfen von Differenzstrom-Überwachungsgeräten
– Funktion RCM (nurPROFITEST MF XTRA)
Allgemeines
Differenzstrom-Überwachungsgeräte RCMs (Residual Current
Monitor) überwachen den Differenzstrom in elektrischen Anlagen
und zeigen diesen kontinuierlich an. Wie bei Fehlerstromschutz-
einrichtungen können externe Schalteinrichtungen angesteuert
werden, um die Spannungsversorgung bei Überschreiten eines
bestimmten Differenzstroms abzuschalten.
Der Vorteil eines
RCMs liegt jedoch
darin, dass der
Anwender rechtzei-
tig über Fehler-
ströme in der
Anlage informiert
wird, bevor es zur
Abschaltung
kommt.
Gegenüber den Ein-
zelmessungen von I und t
N
ell beurteilt werden.
Wird ein RCM in Verbindung mit einer externen Schalteinrichtung
betrieben, so ist diese Kombination wie ein RCD zu prüfen.
Anschluss
Parameter einstellen für I
F
Nennfehlerströme:
10 ... 500 mA
Wellenform
x-facher
Auslösestrom
Typ:
A , B *
Nennströme:
6 ... 125 A
Anschluss:
ohne/mit Sonde
Netzform:
TN/TT, IT
* Typ B = allstromsensitive
Berührungsspannung:
< 25 V, < 50 V, < 65 V
86
muss hier das Messergebnis manu-
A
Berührungsspannung messen
Nichtauslöseprüfung mit ½ × I
Nach Ablauf von 10 s darf kein Fehlerstrom signalisiert werden.
Anschließend muss die Messung bewertet werden. Bei Bewer-
tung mit NOT OK (falls Fehlalarm) erfolgt eine Fehlersignalisierung
über die rot leuchtende LED UL/RL.
Erst nach Ihrer Bewertung kann der Messwert gespeichert und
damit ins Messprotokoll aufgenommen werden.
Auslöseprüfung mit 1 × I
N
– Messung von Signal-Ansprechzeit (Stoppuhrfunktion) mit dem
vom Prüfgerät erzeugten Fehlerstrom
Die Messung muss unmittelbar nach der Signalisierung des Feh-
lerstroms manuell über die Taste ON/START ▼ oder I
werden, um die Auslösezeit zu dokumentieren.
Bei Bewertung mit NOT OK erfolgt eine Fehlersignalisierung über
die rot leuchtende LED UL/RL.
Erst nach Ihrer Bewertung kann der Messwert gespeichert und
damit ins Messprotokoll aufgenommen werden.
und 10 s
N
gestoppt
N
