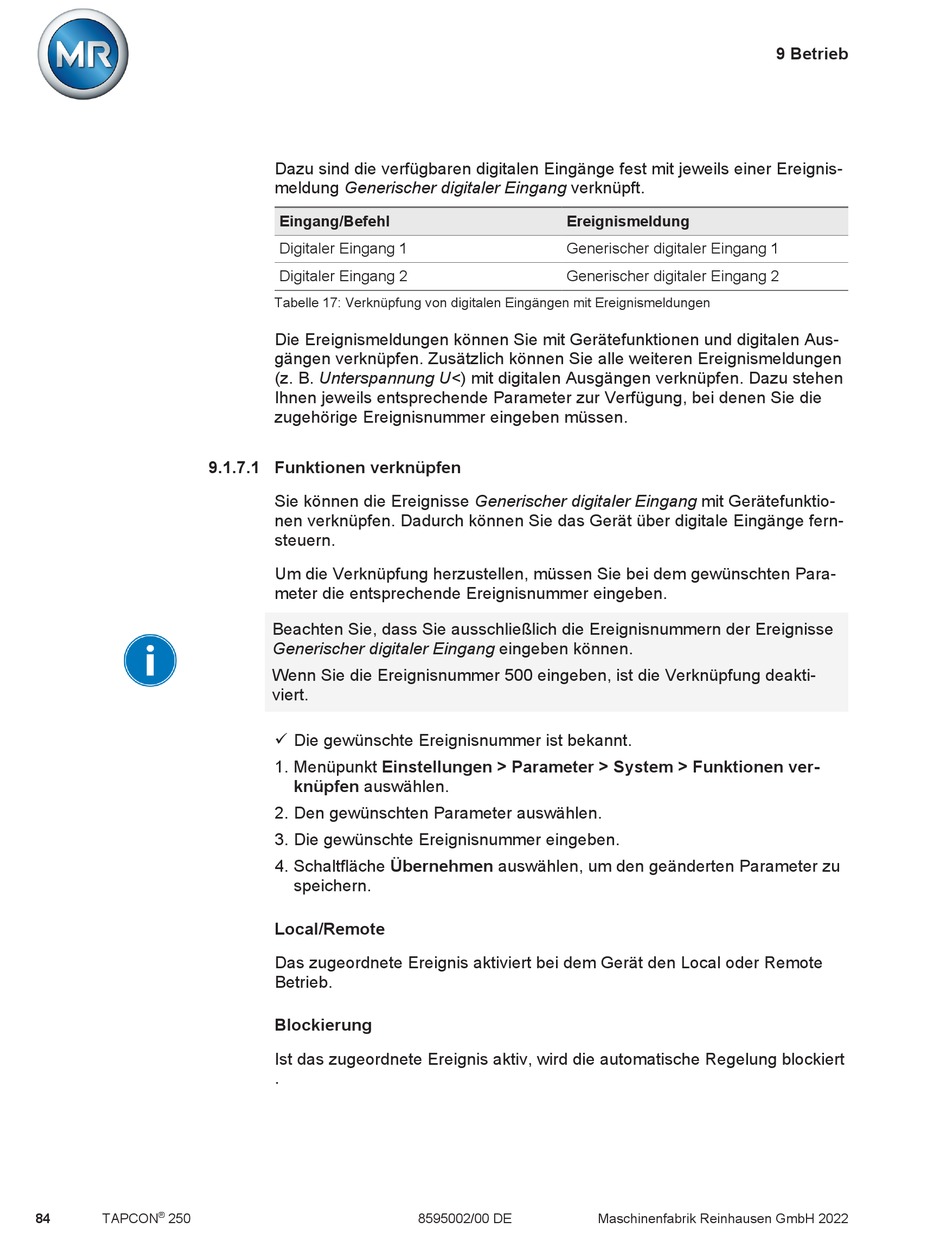

Funktionen Verknüpfen - MR TAPCON 250 Betriebsanleitung

9.1.7.1 Funktionen verknüpfen
®
84 TAPCON 250
Dazu sind die verfügbaren digitalen Eingänge fest mit jeweils einer Ereignis-
meldung Generischer digitaler Eingang verknüpft.
Eingang/Befehl
Digitaler Eingang 1
Digitaler Eingang 2
Tabelle 17: Verknüpfung von digitalen Eingängen mit Ereignismeldungen
Die Ereignismeldungen können Sie mit Gerätefunktionen und digitalen Aus-
gängen verknüpfen. Zusätzlich können Sie alle weiteren Ereignismeldungen
(z. B. Unterspannung U<) mit digitalen Ausgängen verknüpfen. Dazu stehen
Ihnen jeweils entsprechende Parameter zur Verfügung, bei denen Sie die
zugehörige Ereignisnummer eingeben müssen.
Sie können die Ereignisse Generischer digitaler Eingang mit Gerätefunktio-
nen verknüpfen. Dadurch können Sie das Gerät über digitale Eingänge fern-
steuern.
Um die Verknüpfung herzustellen, müssen Sie bei dem gewünschten Para-
meter die entsprechende Ereignisnummer eingeben.
Beachten Sie, dass Sie ausschließlich die Ereignisnummern der Ereignisse
Generischer digitaler Eingang eingeben können.
Wenn Sie die Ereignisnummer 500 eingeben, ist die Verknüpfung deakti-
viert.
ü Die gewünschte Ereignisnummer ist bekannt.
1. Menüpunkt Einstellungen > Parameter > System > Funktionen ver-
knüpfen auswählen.
2. Den gewünschten Parameter auswählen.
3. Die gewünschte Ereignisnummer eingeben.
4. Schaltfläche Übernehmen auswählen, um den geänderten Parameter zu
speichern.
Local/Remote
Das zugeordnete Ereignis aktiviert bei dem Gerät den Local oder Remote
Betrieb.
Blockierung
Ist das zugeordnete Ereignis aktiv, wird die automatische Regelung blockiert
.
8595002/00 DE
Ereignismeldung
Generischer digitaler Eingang 1
Generischer digitaler Eingang 2
Maschinenfabrik Reinhausen GmbH 2022
9 Betrieb
