Abtast-Modul
Dieses Modul wird zum Empfangen von
Luft-Ultraschall verwendet, wie z.B. der
Ultraschallsignale, die von Drucklecks
und elektrischen Entladungen abge-
strahlt werden. Stellen Sie bei der Ver-
wendung
sicher,
Vorderseite
des
Messpistole eingesteckt ist, indem Sie
den Stecker am Buchsenteil ausrichten
einstecken.
und ihn fest einstecken.
Verwenden des Abtast-Moduls:
In die Vorderseite einstecken.
Beginnen Sie mit der maximalen Einstellung (0dB) des Auswahlschalters für
die Empfindlichkeit.
Fangen Sie an, den Prüfbereich abzutasten.
Messen Sie vom „Groben zum Feinen". Wenn im Prüfbereich zu
o
viele Ultraschallsignale vorhanden sind, vermindern Sie die Emp-
findlichkeit, setzen Sie den Fokussiertrichter aus Gummi (nach-
stehend beschrieben) auf das Abtast-Modul und fangen Sie an,
dem Ton zum lautesten Punkt zu folgen. Wenn es wegen eines
Signals mit hoher Intensität schwierig ist, den Ton zu lokalisieren,
vermindern Sie die Empfindlichkeit weiter und folgen Sie dem
Messgerät zum lautesten Punkt.
Fokussiertrichter aus Gummi - Der Fokussiertrichter aus Gummi ist eine kreis-
förmige Gummi-Abschirmung. Sie wird dazu benutzt, Ultraschall-Streuwellen
abzublocken und die Eingrenzung des Empfangsbereichs des Abtast-Moduls zu
unterstützen. Sie erhöht auch die Empfindlichkeit. Um Sie zu verwenden, stülpen
Sie sie einfach über die Vorderseite des Abtast- oder Kontakt-Moduls.
Anmerkung: Um eine Beschädigung des Modulsteckers zu vermeiden, nehmen
Sie immer das Abtast- oder Kontakt-Modul ab, BEVOR Sie den Fokussiertrichter
aus Gummi anbringen oder entfernen.
dass
es
in
die
Gehäuses
der
- 5 -

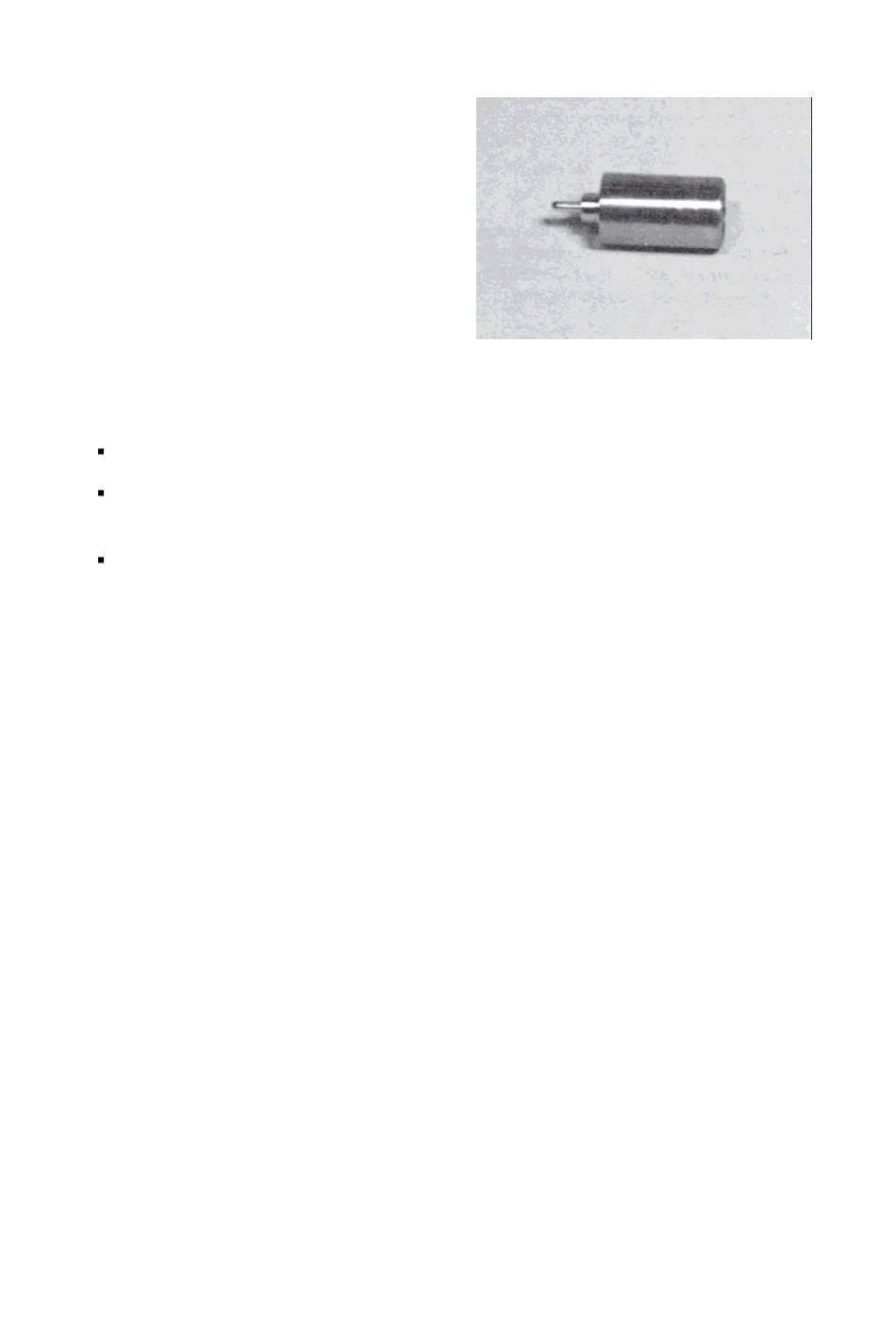

Abb. 3
Abb. 3
Abtast-Modul
Abtast-Modul
