4 Eingabe von Systemparametern
Bei diesem Test (RS 232 A und RS 232 B) wird nach ca. 3 Sekunden die Systemstörung aktiviert.
Bei jedem Antippen der Schaltfläche Test wird ein Testtext, der aus allen druckbaren Zeichen besteht, an die
Schnittstelle gesendet. Der Text beginnt mit dem Carriage Return-Zeichen und endet mit Line Feed. Durch Auswahl
einer anderen Schnittstelle oder Antippen der Schaltfläche Beenden wird die Sperrung der Schnittstelle aufgehoben.
Test der Anzeige
In diesem Fenster stehen zwei Möglichkeiten für die Touchscreen-Schnittstelle zur Verfügung.

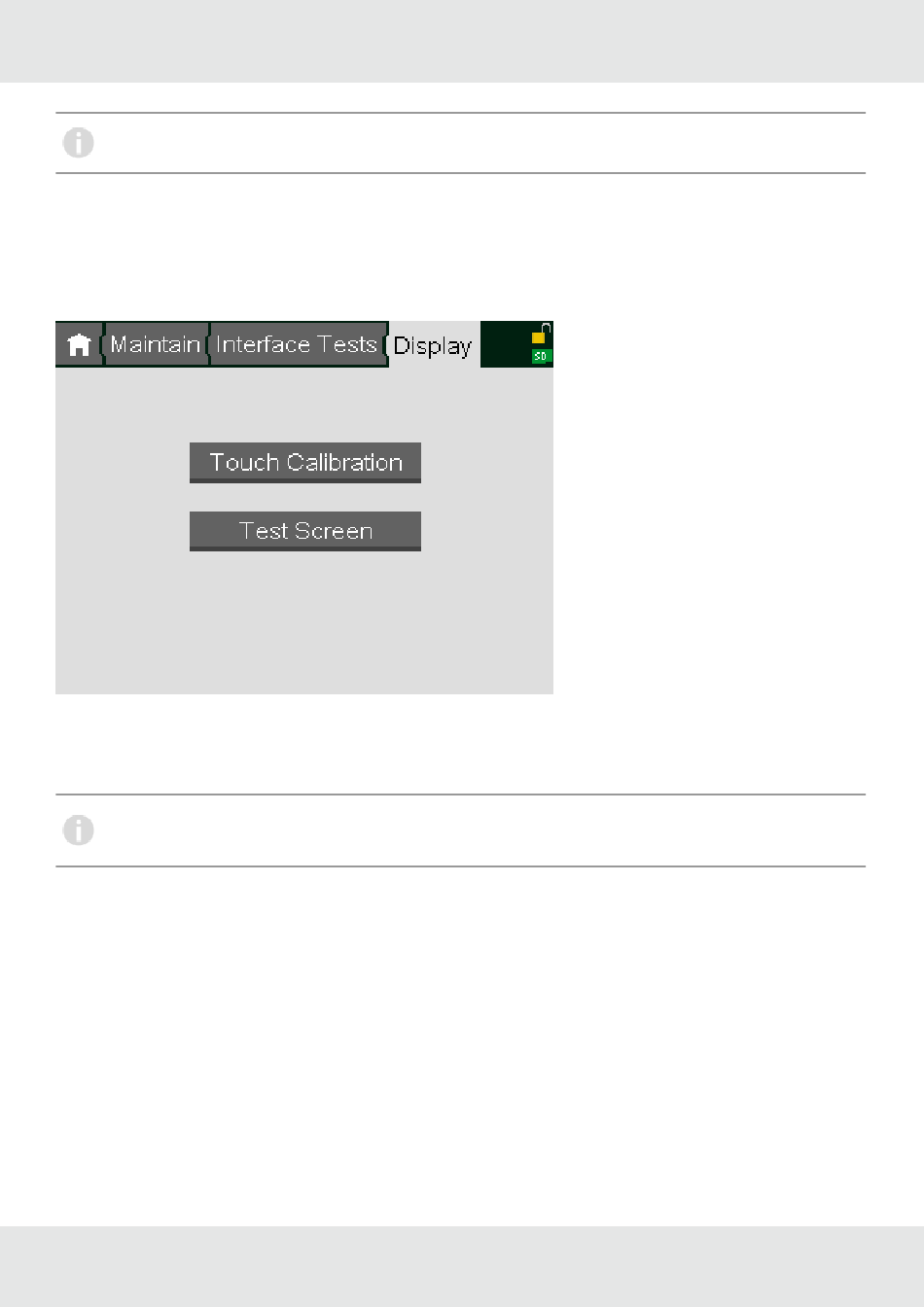

Abbildung 53 Anzeigetest und -kalibrierung
Durch Antippen der Schaltfläche Touch-Kalibrierung wird der Touchscreen-Kalibriervorgang gestartet. Während dieses
Vorgangs müssen verschiedene Punkte auf dem Bildschirm berührt werden.
Eine fehlerhafte Touchscreen-Kalibrierung kann dazu führen, dass die grafische Benutzeroberfläche nicht
über den Touchscreen bedient werden kann. In diesem Fall muss ein neuer Touchscreen-Kalibriervorgang
über einen PC gestartet werden.
Durch Antippen der Schaltfläche Testbild werden drei Testbildschirme angezeigt und alle Frontplatten-LEDs
nacheinander aktiviert. Für den Wechsel in den nächsten Testbildschirm auf eine beliebige Position auf dem Bildschirm
tippen. Der Testmodus wird nach dem dritten Testbildschirm verlassen. Der erste Testbildschirm muss Abb. 54
entsprechen, der zweite Testbildschirm muss vollständig schwarz und der dritte Testbildschirm vollständig weiß sein.
