Abbildung 79 Konfiguration des MAT-Moduls

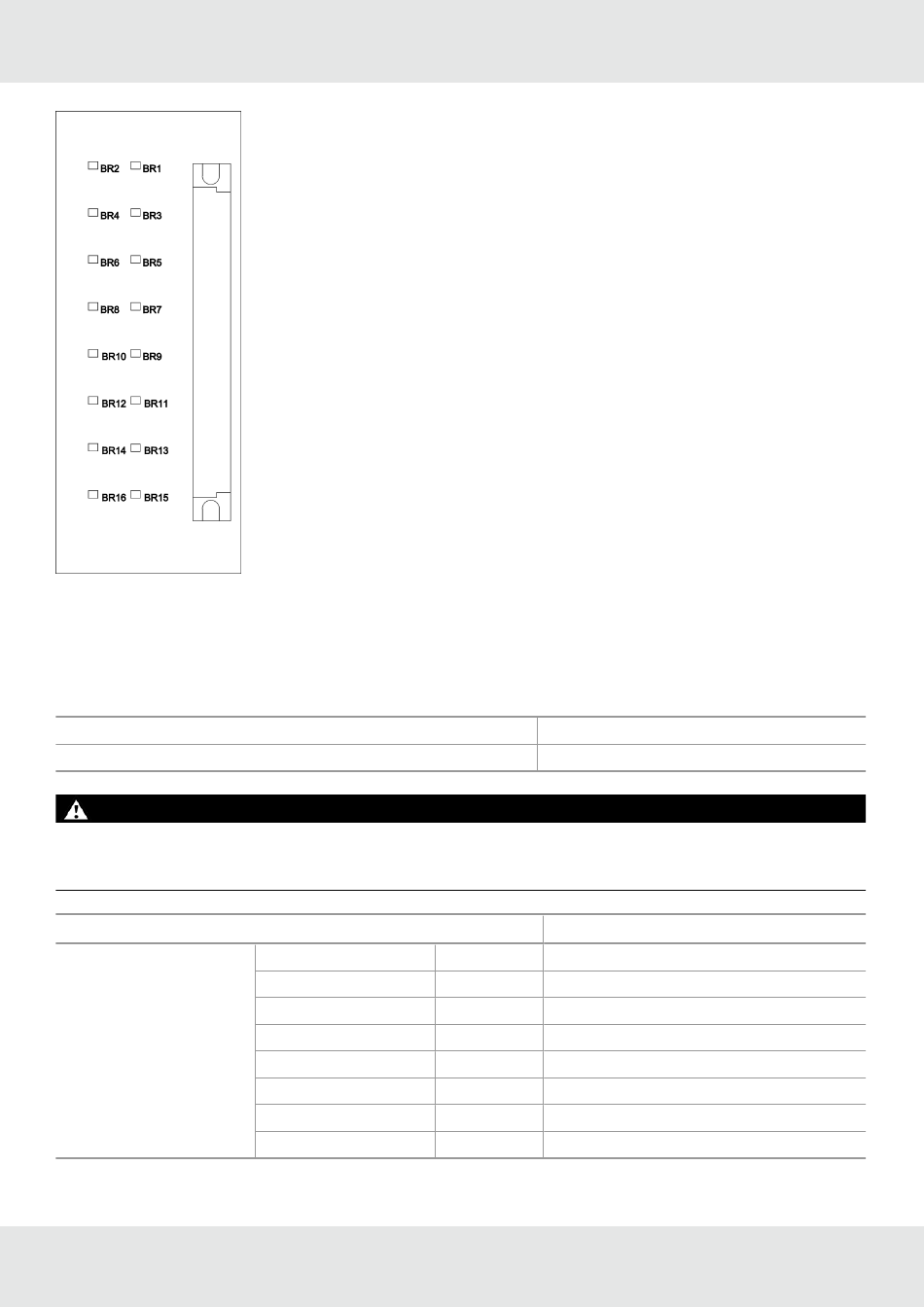

12.6.3 Konfiguration des MAT TS-Moduls

Auf der Oberseite der Leiterplatte sind neben dem Flachbandstecker für jeden Eingang 2 Lötbrücken für den 3-/5-
adrigen Betrieb der Sensoren vorgesehen:
Lötbrücke OFFEN
Lötbrücke GESCHLOSSEN
VORSICHT!
Die Lötbrücken für den 3-adrigen Betrieb sind nur beim Anschluss passiver Detektoren zu schließen. Für den 5-adrigen
Betrieb mit aktiven Transmittern müssen die Lötbrücken offen sein!
Die Nichtbeachtung dieses Vorsichtshinweises kann zu leichten oder mittelschweren Verletzungen führen.
Entspricht X1/1‐X1/2
Zuordnung:
DE
BR1, BR2
BR3, BR4
BR5, BR6
BR7, BR8
BR9, BR10
BR11, BR12
BR13, BR14
BR15, BR16
SUPREMATouch
= 5-adriger Betrieb
= 3-adriger Betrieb
Entspricht X1/4‐X1/5
→ Eingang 1
→ Eingang 2
→ Eingang 3
→ Eingang 4
→ Eingang 5
→ Eingang 6
→ Eingang 7
→ Eingang 8
12 Montage
