12 Montage

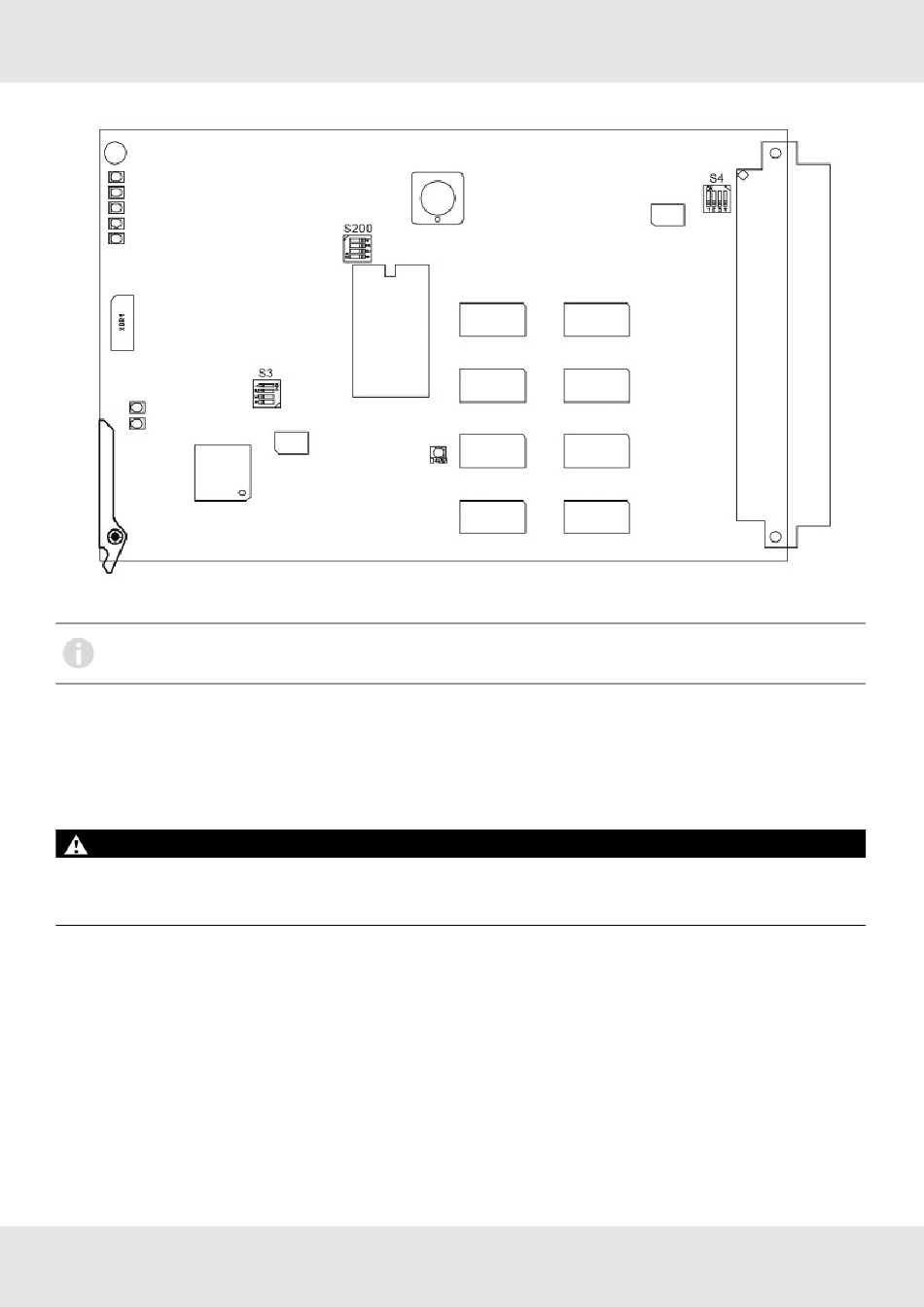

Abbildung 83 Konfiguration des MAO 20-Moduls
Das MAO-Modul wird immer von CAN-Bus A gesteuert.
Konfiguration des MBT 20-Moduls
Die Betriebsart für das Eingangssignal über den CAN-A- oder CAN-B-Bus sowie das Einschalt- und
Konfigurationsverhalten sind mit den DIL-Schaltern S3 und S4 einzustellen. Der Schalter S1 entfällt. Abbildung 83 zeigt
die Positionen der Schalter auf der Leiterplatte. Das Modul MGO 20 ist mit einem Bootloader zum Einspielen einer
neuen Firmware ausgestattet. Der Schalter S2-1 = OFF aktiviert den Bootloader-Modus.
VORSICHT!
Im Bootloader-Modus ist die normale Funktion des Moduls deaktiviert. Dieser Modus darf daher nur vom MSA
Kundendienst genutzt werden!
Die Nichtbeachtung dieses Vorsichtshinweises kann zu leichten oder mittelschweren Verletzungen führen.
Das Einschalt- und Störungsverhalten des MGO-Moduls wird über den DIL-Schalter auf dem MIB-Modul
(FREE A + FREE B) konfiguriert.
