12 Montage
Anschluss des internen Baugruppenträger-Netzteils (MSP-Modul)
Das System kann durch das im Baugruppenträger eingebaute Netzteil versorgt werden. Das Netzteil hat einen
Weitbereichseingang (85 bis 265 V AC, 47 bis 63 Hz oder 120 bis 330 V DC).
Klemmenbelegung
Netzteil – Klemmenbezeichnung
+ 24 V
+ 24 V
GND
GND
PE
L
N

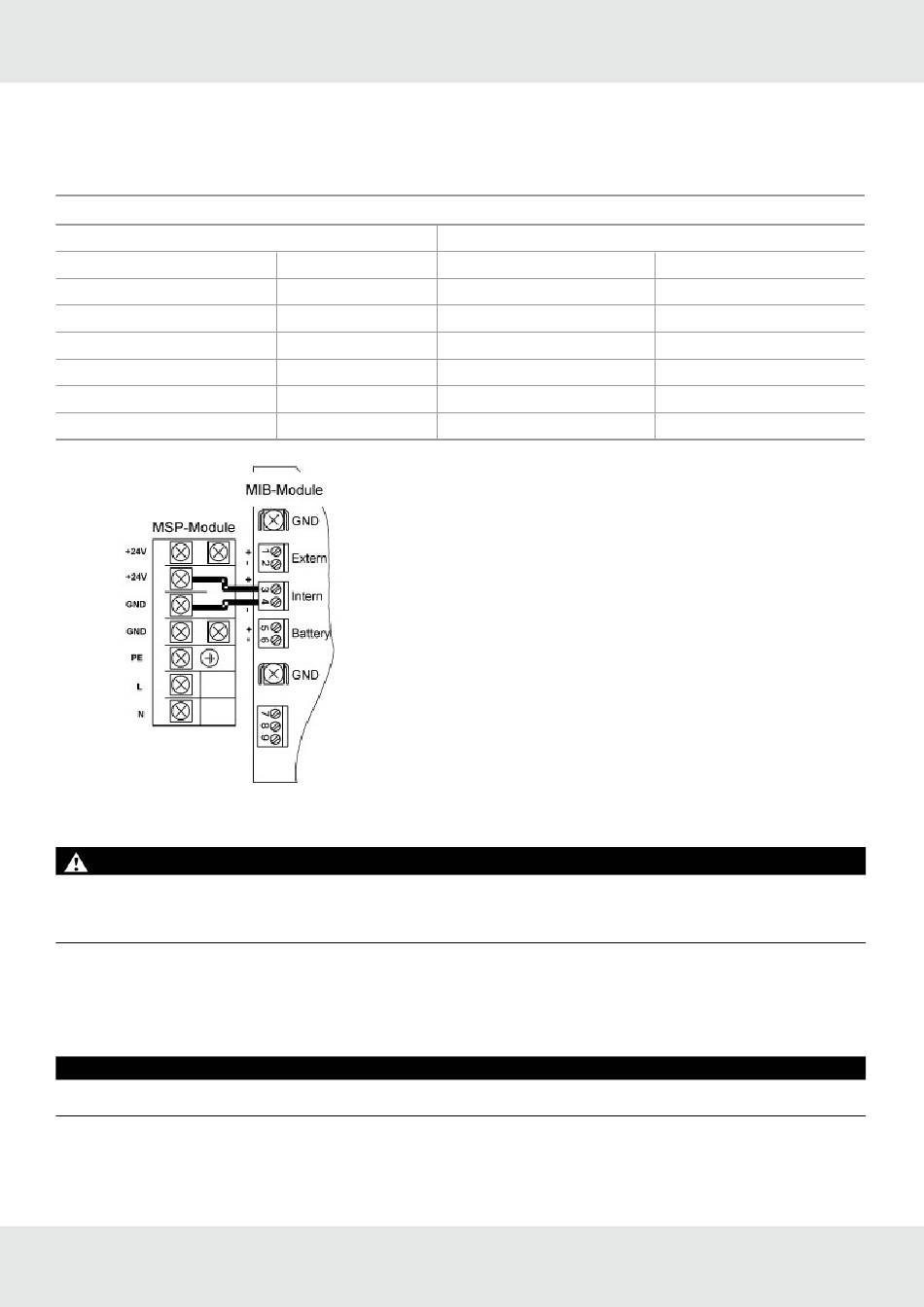

Abbildung 127 Anschlussdiagramm des MSP-Moduls
WARNUNG!
Der Anschluss der Netzeinspeisung muss unter Beachtung aller sicherheitsrelevanten Vorschriften im spannungsfreien
Zustand erfolgen.
Die Nichtbeachtung dieser Warnung kann zu schweren Personenschäden oder zum Tod führen.
Wie in Abbildung 126 dargestellt, muss die +24-V-Ausgangsklemme des MSP-Moduls an die +ve-Klemme des INT-
Anschlusses angeschlossen werden. Die GND-Ausgangsklemme des MSP-Moduls muss an die ‐ve-Klemme des INT-
Anschlusses des MIB-Moduls angeschlossen werden. Die Netzeinspeisung erfolgt über die Klemmen „L" und „N" des
MSP-Moduls.
HINWEIS
Keine Netzeinspeisung am MIB-Modul vornehmen. Dies führt zur Beschädigung des SUPREMA Systems.
Der Schutzleiter wird an der PE-Klemme des MSP-Moduls angeschlossen.
199
Funktionsweise
+ S
Ausgang: +24 V DC
Ausgang: +24 V DC
Ausgang: GND
- S
Ausgang: GND
Schutzleiter-Anschluss
Phase
Null
SUPREMATouch
Verbindungsrichtung
Verbindungsrichtung
