12 Montage
Messstellennummer MAT Klemmennummer. MGT 40 TS-Modul Klemmennummer.
8

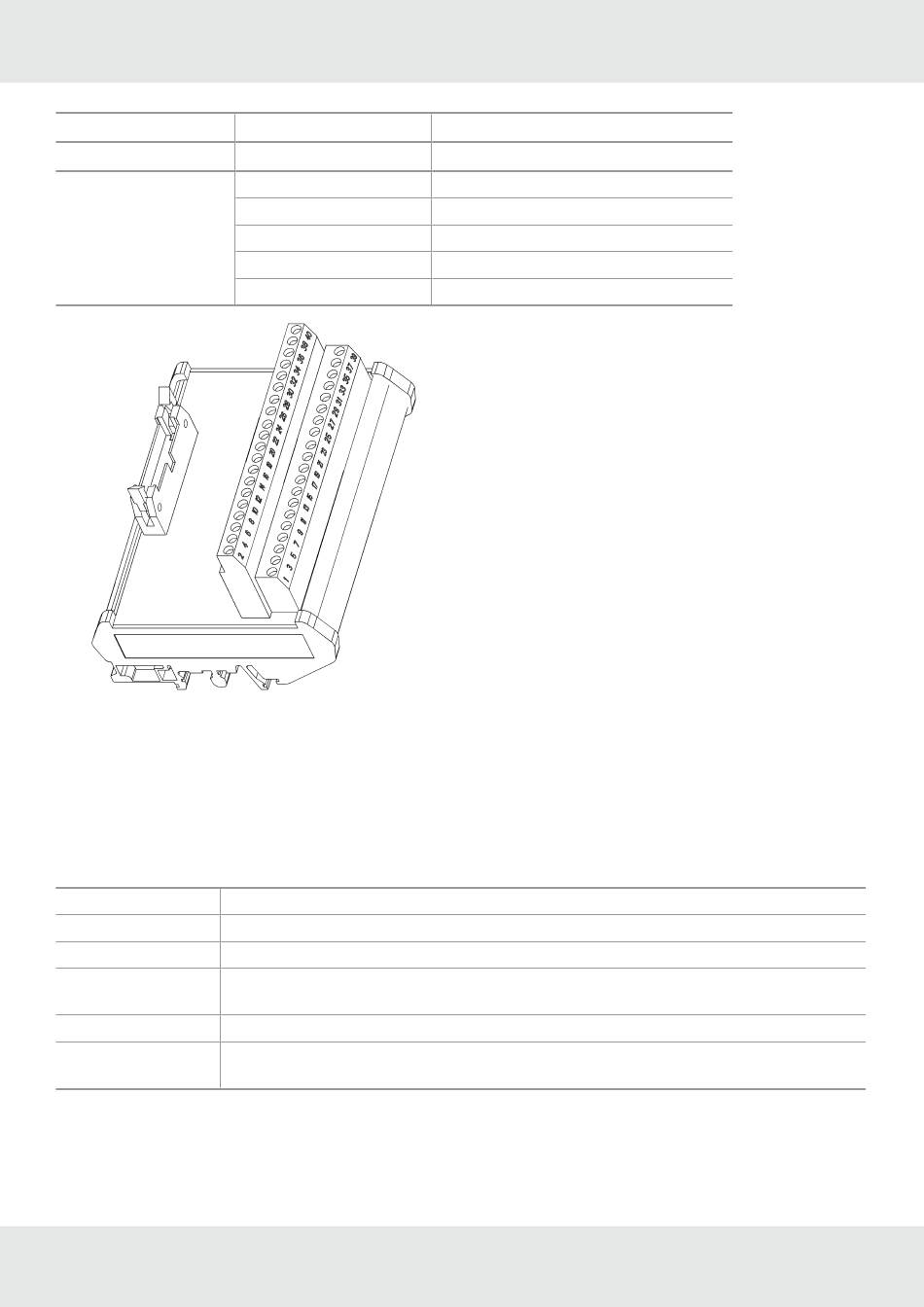

Abbildung 109 MGT 40 TS- M odul
12.10 Anschluss der Relaisausgänge
Die Funktion der einzelnen Relaismodule ist ausführlich im Kapitel
Je nach Anwendung können folgende Relaismodule eingesetzt werden:
MRO 8-Modul
8 Sammelalarmrelais auf den Baugruppenträgern.
MRC TS-Modul
Ansteuerung von 5 Relaismodulen (MRO 8 TS-Modulen), Montage auf Tragschiene.
MRO 8 TS-Modul
8 Relais, Montage auf Tragschiene.
MRO 16 TS-Modul
16 Relais, redundante Ausführung (Kapitel
Tragschiene.
MRO8 TS SSR-Modul 8 Solid-State-Relais, Montage auf Tragschiene.
MRO16 TS SSR-
16 Solid-State-Relais, redundante Ausführung, Montage auf Tragschiene.
Modul
Die Relaismodule werden vom MGO-Modul angesteuert, auf dem 40 Schaltausgänge pro Modul zur Verfügung stehen.
Die ersten 8 Schaltausgänge des ersten MGO-Moduls im System sind den Sammelalarmen fest zugeordnet, während
die übrigen Ausgänge frei konfigurierbar sind (siehe Abschnitt „Konfiguration der Relaistreiberausgänge").
175
MAI-Modul
1
2
3
4
5
SUPREMATouch
35
38
37
40
39
11 Module
erläutert.
15 Redundante
Systeme), Montage auf
DE
