Simulation
Leitungskurzschluss
Externe Stromversorgung 23 bis 32 V, angeschlossen
gemäß Schaltbild
Abschlusswiderstand kurzgeschlossen
Unterbrechung der Versorgungsspannung
Externe Spannungsversorgung 23 bis 32 V nicht
angeschlossen
Abschlusswiderstand 2K2, angeschlossen gemäß
Schaltbild
Leckstrom
Externe Stromversorgung 23 bis 32 V, angeschlossen
gemäß Schaltbild Abschlusswiderstand 2K2,
angeschlossen gemäß Schaltbild Widerstand 10 K 0,5
W zwischen Klemme 1 und 2 anschließen Widerstand
18 K zwischen Klemmen 4 und 5 oder Widerstand
330R zwischen Klemmen 3 und 5 anschließen.

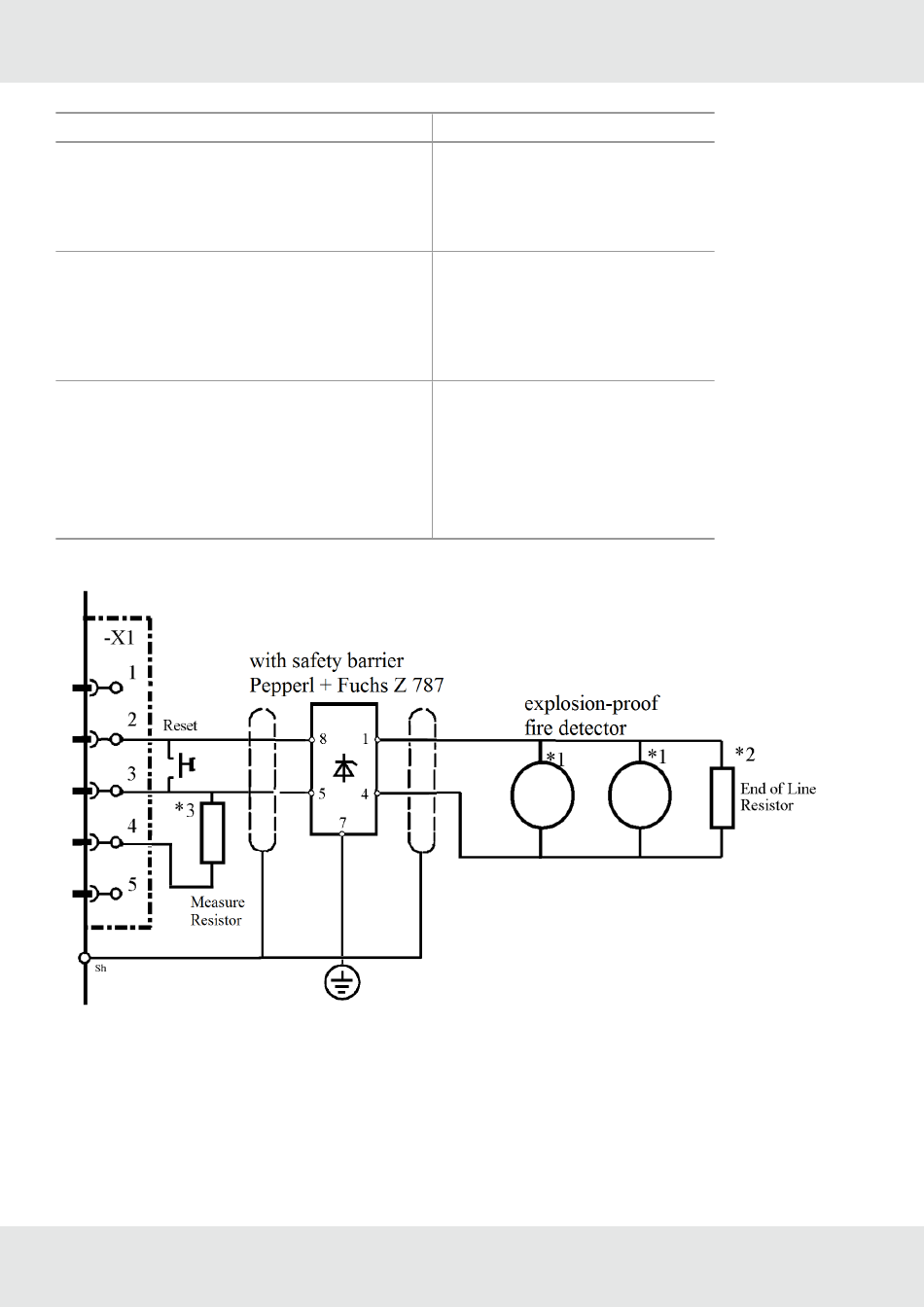

16.12 Explosionsgeschützter Brandmelder CERBERUS DO1101EX/DT1101EX mit Barriere Z 787
Abbildung 155
Gemäß Herstellerangabe anschließen. CERBERUS DO1101EX / DT1101EX: Dokument Nr. e1469. Es darf nur
*1
der in den Datenblättern angegebene Montagesockel Bestellnummer 45681-207 verwendet werden. Pro
Meldelinie sind max. 20 Feuermelder erlaubt. Installation gemäß NFPA 72 durchführen
Abschlusswiderstand 2K2 / 0,5 W ist im letzten Montagesockel der Meldelinie oder im Handmelder gemäß der
*2
unter *1 angegebenen Dokumente zu montieren
*3
Leckstromanzeige. Bei einer Störung ist der Open-Collector-Transistor leitend nach Klemme 5
DE
Auswirkung
Störungsmeldung
Störungsmeldung nach max. 45 s
Störungsmeldung
Spannung Klemme 1-2 soll >22 V sein
