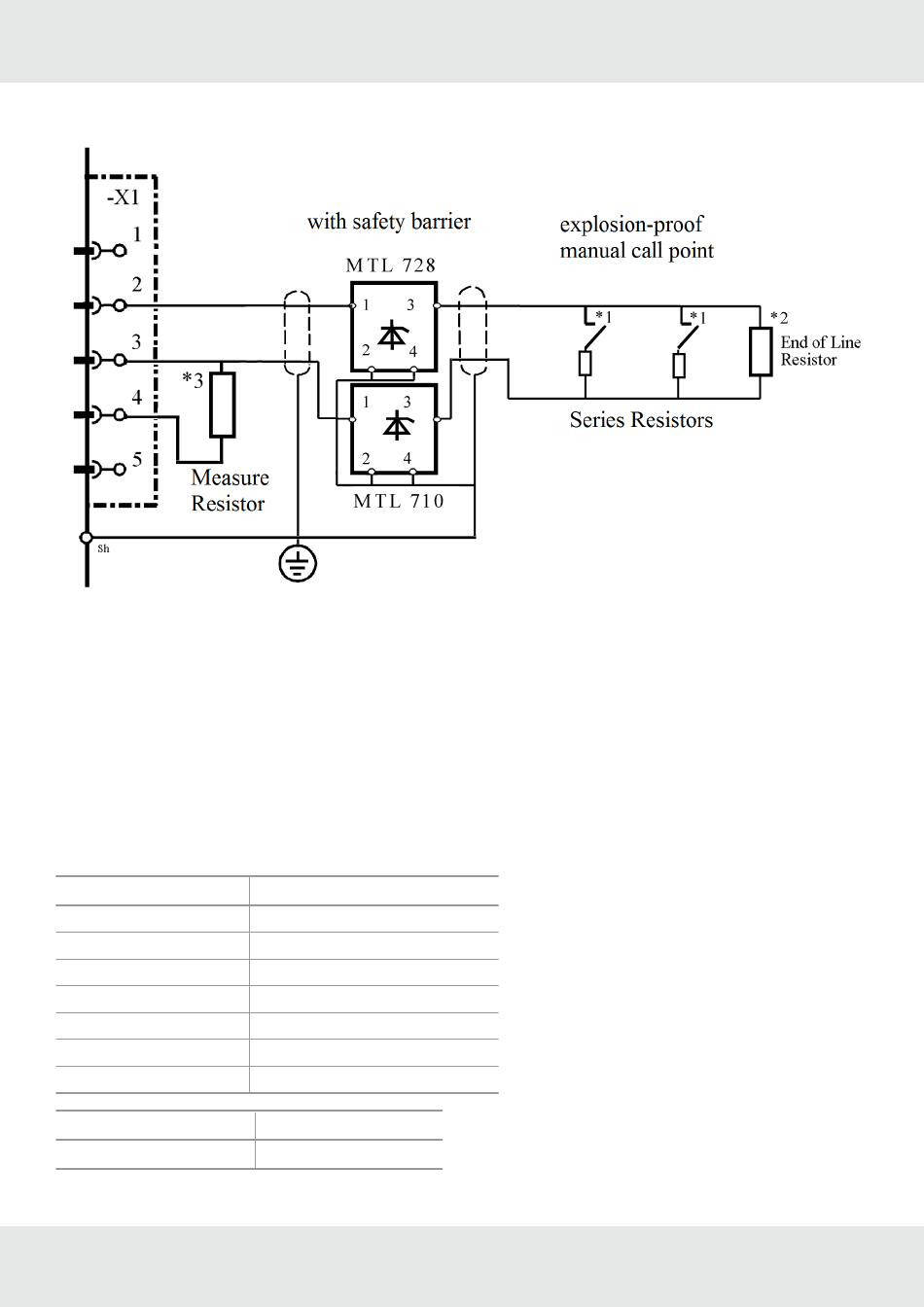

16.13 Explosionsgeschützter Druckknopfmelder mit Barrieren MTL 728 und MTL 710
Abbildung 156
Druckknopfmelder gemäß Herstellerangaben anschließen. MEDC NG16 6JF Typ BGI. SCHALTBILD BGE/I/W +
PBE/IW Kontakttyp: ARBEITSKONTAKT (Klemme 2–3 im Detektor). Installation gemäß NFPA72 durchführen.
*1
Mit Widerstand 1,8 KW / 0,5 W in Reihe mit dem Kontakt; max. 10 Stück Mit Zenerdiode 10 V / 1,3 W in Reihe mit
dem Kontakt; max. 20 StückPolarität prüfen
Abschlusswiderstand 2K2 / 0,5 W ist im letzten Montagesockel der Meldelinie oder im Handmelder gemäß der
*2
unter *1 angegebenen Dokumente zu montieren
*3
Leckstromanzeige. Bei einer Störung ist der Open-Collector-Transistor leitend nach Klemme 5
Der Leitungsschirm wird einseitig am SUPREMA aufgelegt.
Anschlussmodul:
MAI30
Anschlussdaten
Maximaler Nennstrom
Maximale Nennspannung
Leistungsaufnahme
Kabeltyp
Max. Schleifenwiderstand
Maximale Kabellänge
Zulässiger Aderquerschnitt 0,5-2,5 mm
Einsatzbedingungen
Montage
243
42 mA
22 V
≤ 1,5 W (einschließlich Kabellänge)
zweiadrig, 80 % geschirmt
50 Ohm (Kabelwiderstand)
2
2000 m (1,5 mm
Aderquerschnitt)
2
Wandmontage
SUPREMATouch
