Baudrateneinstellung am zentralen Baugruppenträger
Messstellen
Bitrateneinstellung in kBit/s
Einfach/Duplex
1-256
250
Baudrateneinstellung am Satelliten-Baugruppenträger
Messstellen
1-64
65-128
129-256
Die Parametrierung einer CAN-Brücke für den CAN-Bus-B erfolgt wie die Parametrierung für den CAN-Bus-A.
Technische Daten:
Versorgungsspannung
Steckverbinder
Temperaturbereich
Feuchte
Maße des Gehäuses (B
x H x T)
Gewicht
Systeme mit dezentraler Datenaufzeichnung (Satelliten) und LWL-Konvertern
Bei großen Entfernungen oder erwarteten elektromagnetischen Störungen kann der optionale Lichtwellenleiter
verwendet werden. Hierbei treten keine Potenzialausgleichsströme zwischen der Basisstation und dem Satelliten auf.
Der LWL-Konverter setzt elektrische Signale in Lichtsignale um, die nicht durch andere elektrische Signale gestört
werden. Eine sternförmige Netzwerktopologie ist zwingend erforderlich, da die CAN-Bus-Auslastung sonst kritische
Werte annimmt.
Beispiele für Satellitenanwendungen
Mit einem Satelliten und einem LWL-Konverter:

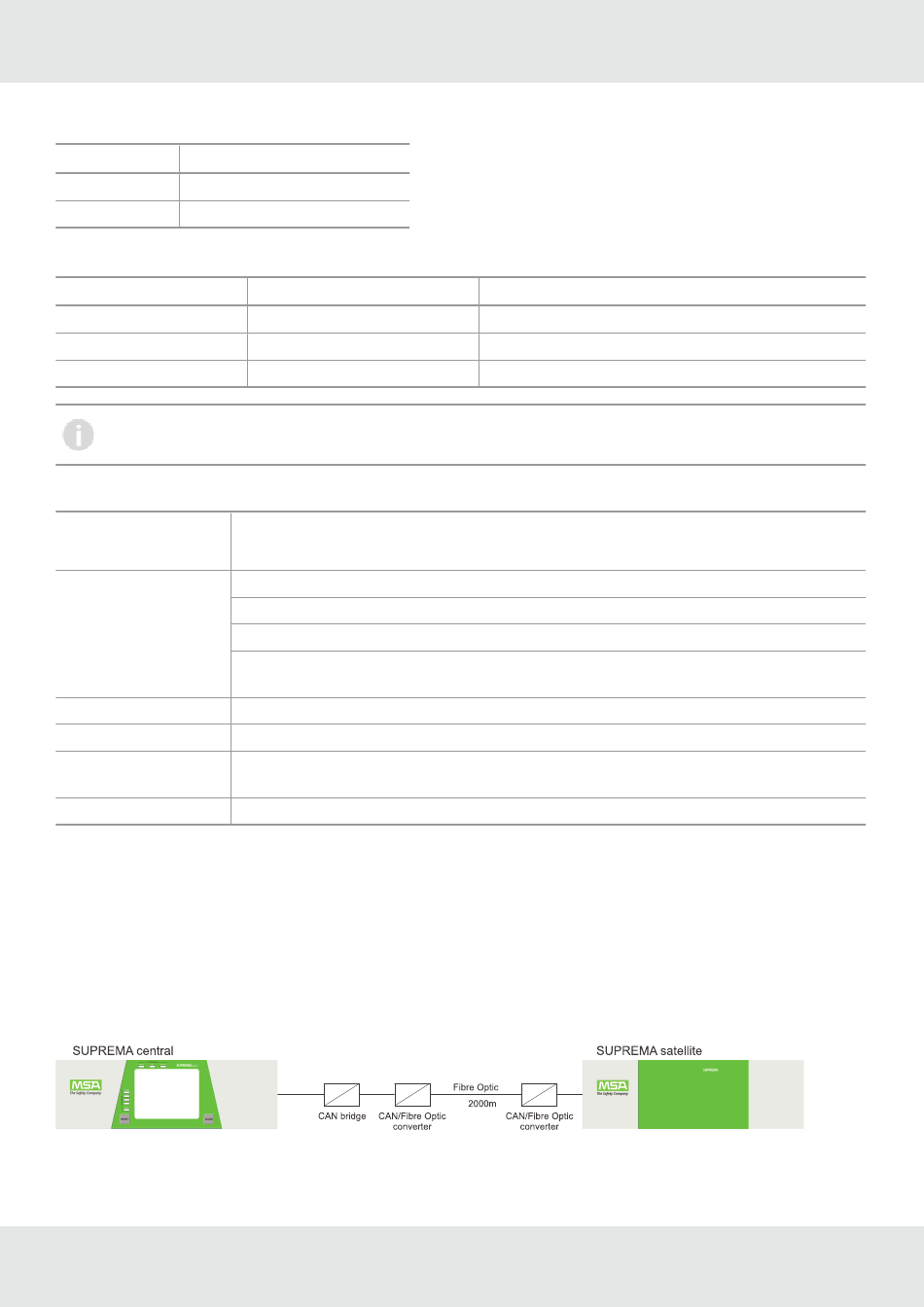

Abbildung 103 System mit einem Satelliten und LWL-Konverter
DE
Entfernung in m
0-800
0-400
0-200
Nennspannung 24 V DC ±10 %
Stromaufnahme (bei 20 °C): im Regelfall 85 mA
X 100 (DSUB9, Stecker) – serielle Schnittstelle
X 101 (6‐pol. Schraubverbinder UEGM) – 24 V Versorgungsspannung
X 400‐SIO331 (Combicon-Bauform, 5-pol. MSTB2.5/5‐5.08) – CAN oder DeviceNet NET 0
X 400‐SIO-CAN2 (Combicon-Bauform, 5-pol. MSTB2.5/5‐5.08) – CAN oder DeviceNet NET
1
5 bis 50 °C Umgebungstemperatur
max. 90 %, nicht kondensierend
Breite: 40 mm, Höhe: 85 mm, Tiefe: 83 mm (einschließlich Hutschienenhalterung und
Steckerüberstand DSUB9, ohne CAN/DeviceNet
ca. 200 g
Bitrateneinstellung in kBit/s
50
125
250
≤
l
SUPREMATouch
12 Montage
166
