Für eine korrekte Funktion der SUPREMA-LWL-Konverter ist zu beachten:
• Die CAN-Baudrate muss mit der des SUPREMA (oder der CAN-Brücke) übereinstimmen.
• Die Leitungslänge muss auf die Bitrate ausgelegt sein (max. 2000 m).
• LW-Leitungskreuzung zwischen TD und RD beachten.

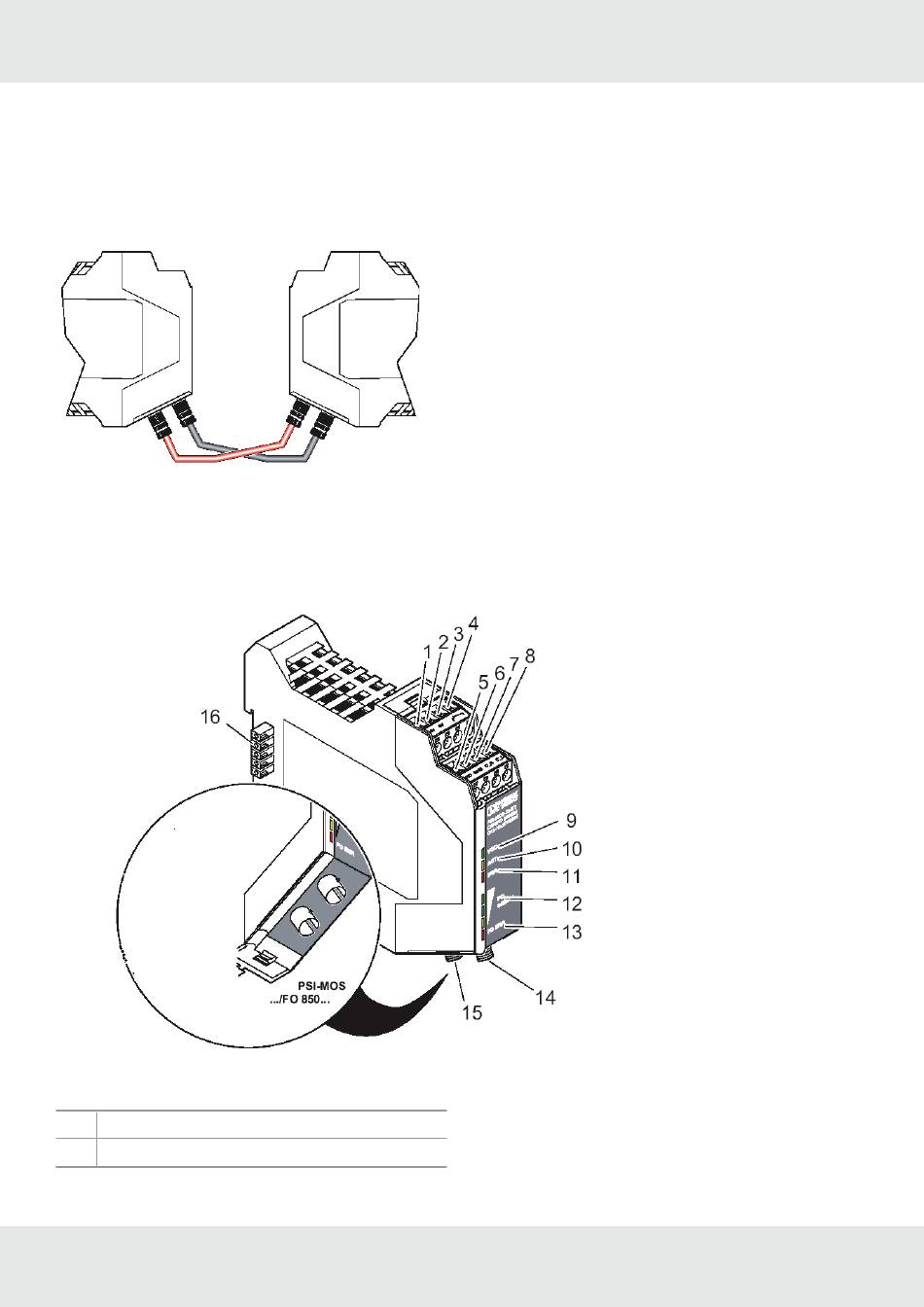

Abbildung 106 Anschlussbelegung für LWL-Konverter
Terminals/LEDs des LWL-Konverters
Abbildung 107 LWL-Konverter-Klemmen/-LEDs
1.
Spannungsversorgung: 24 VDC
2.
Spannungsversorgung: 0 VDC
DE
SUPREMATouch
12 Montage
168
