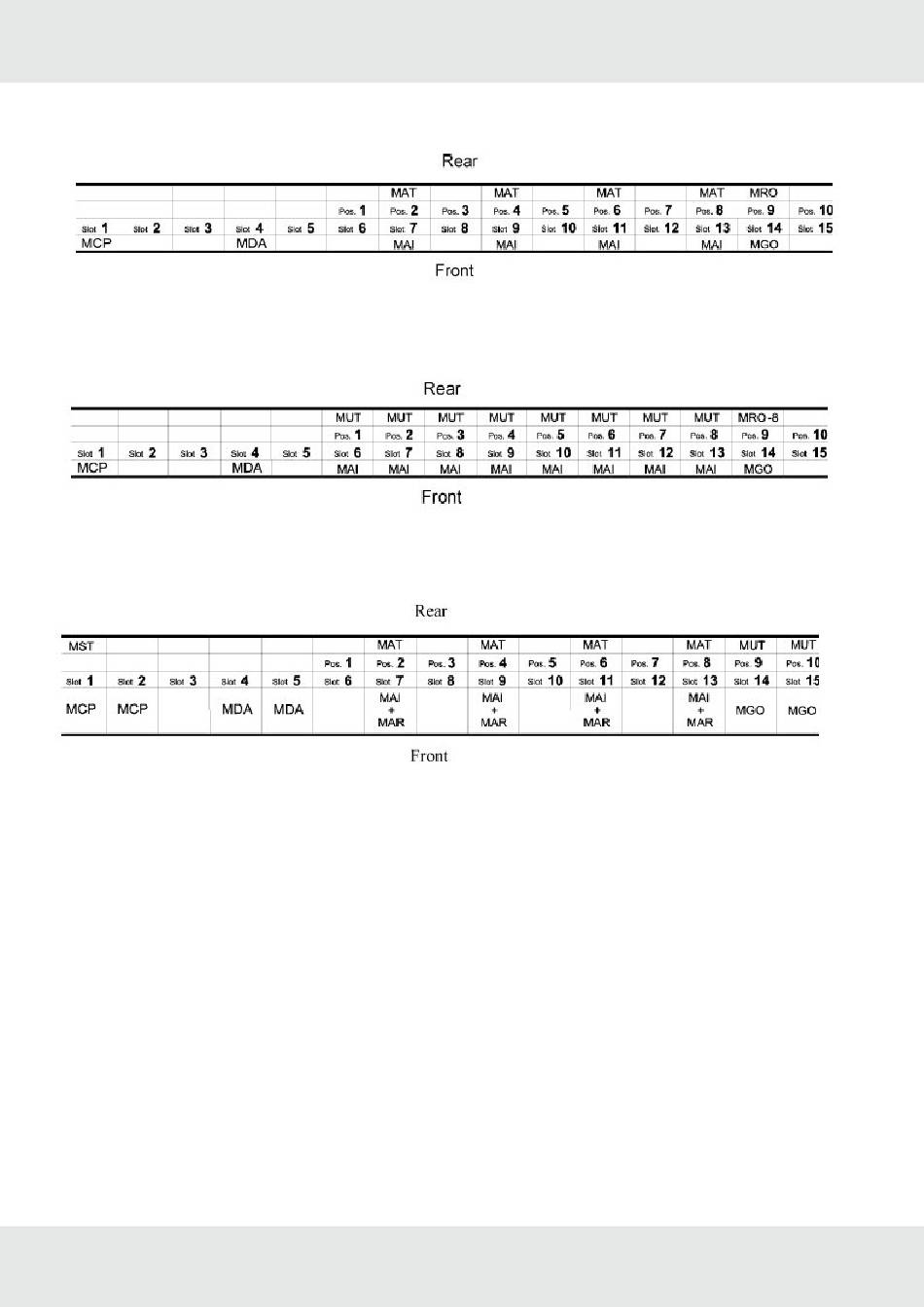

Standardsystem mit 32 Eingängen/8 Sammelalarmrelais
Abbildung 95 Konfigurationsbeispiel 2
Standardsystem mit 64 Eingängen/8 Sammelalarmrelais
Abbildung 96 Konfigurationsbeispiel 3
Standardsystem mit 32 Messstellen, redundante Ausführung
Abbildung 97 Konfigurationsbeispiel 4
12.8 Systeme mit mehreren Baugruppenträgern

12.8.1 Systeme mit zentraler Messwerterfassung

In Systemen mit mehreren Baugruppenträgern, die nicht voneinander isoliert sind, müssen folgende Punkte beachtet
werden:
• Die Spannungsversorgung jedes Baugruppenträgers muss gewährleistet sein. Die GND-Anschlüsse aller
Baugruppenträger müssen miteinander verbunden sein.
• Bestehen die Zentrale oder die Satelliten aus mehreren Baugruppenträgern, so müssen bei jeder
Baugruppenträger-Gruppe die GND-Anschlüsse miteinander verbunden sein.
• Die Baugruppenträger müssen über einen CAN-Bus miteinander verbunden sein und auf jedem
Baugruppenträger muss das Systemstörungsrelais angeschlossen sein und überwacht werden.
• Die Kopplung der Baugruppenträger erfolgt über die MST-Module auf der Rückseite mit vorkonfektionierten CAN-
Bus-Kabeln.
• Für ein System mit mehreren Baugruppenträgern müssen die Kontakte 1 und 2 (CAN-A, CAN-B) des DIL-
Schalters auf dem MIB-Modul im letzten Baugruppenträger – bei dem der CAN-Bus endet – geschlossen sein.
