Niederdruck-Regelsystem (externer Verflüssiger)
Das LP ChillPAC (externer Verflüssiger) ist mit einem Niederdruck-Regelsystem ausgerüstet. Grund-
sätzlich dient das Niederdrucksystem dazu, einen gleichmäßigen R717-Füllstand im Verdampfer
aufrechtzuerhalten.
Das Niederdruck-Regelsystem besteht aus folgenden Komponenten:
Expansionsventil-Station
Füllstandsfühler
Füllstandsrohr
Schauglas
Schalter für hohen Füllstand
Steuerung UniSAB III
Der Füllstandsfühler (Pos. 7, Abb. 14) misst laufend den Füllstand im Verdampfer. Die Steuerung Uni-
SAB III empfängt Signale vom Füllstandsfühler und justiert dementsprechend das Expansionsventil
(Pos. 5, Abb. 17), um den R717-Füllstand gemäß den Einstellungen zu regeln.
Wegen des starken Siedens im Verdampfer ist der Füllstand im Füllstandsrohr niedriger als im Ver-
dampfer. Der Füllstand ist dabei von der Last abhängig. Dies muss beim Einstellen der Steuerung Uni-
SAB III berücksichtigt werden.
Damit der Verdampfer bei Stillstand nicht überfüllt wird, ist ein Magnetventil (Pos. 3, Abb. 17) vor dem
Expansionsventil montiert.
Die Expansionsventil-Station bietet mehrere Funktionen in einem einzigen Gehäuse.

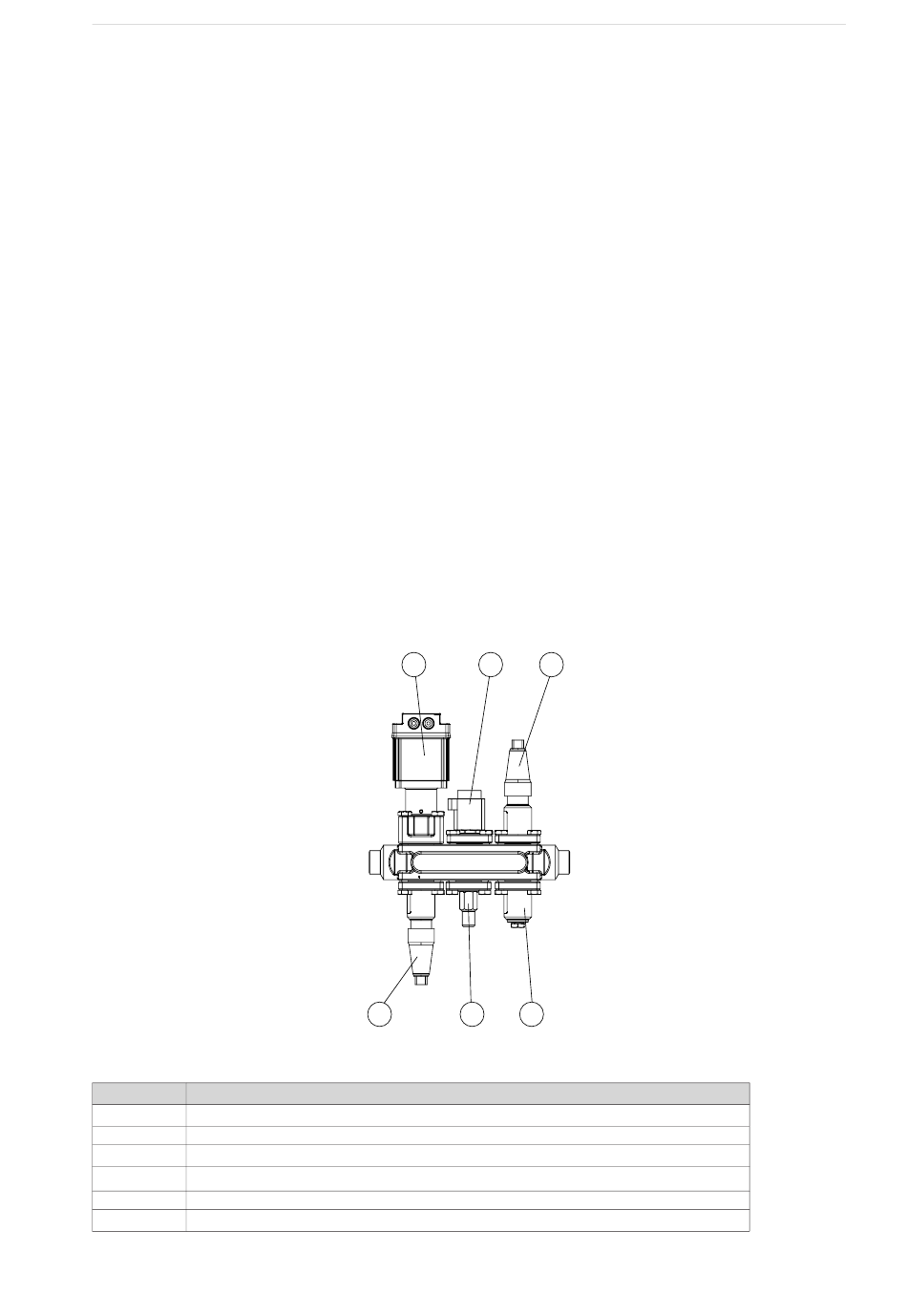

Abb. 17: Expansionsventil-Station
Pos.
1
Absperrventil
2
Filter
3
Magnetventil
4
Manuelles Öffnen des Magnetventils
5
Motorventil
6
Absperrventil
Alle Komponenten sind in separaten Anleitungen ausführlich beschrieben.
5
3
6
4
2
Komponente
Betriebshandbuch – ChillPAC und LP ChillPAC Mk 3
34/68
1
Aufbau und Funktion
