Aufbau und Funktion
3.2.6
Hochdruck-Regelsystem (wassergekühlter Verflüssiger)
Das ChillPAC-Aggregat (wassergekühlter Verflüssiger) ist mit einem mechanischen Hochdruck-
Schwimmerventil ausgestattet.
Das Ventil regelt die Expansion zwischen der ND- und der HD-Seite der Kälteanlage.
Das mechanische Schwimmerventil (Pos. 1 in Abb. 16) ist im Gehäuse des Schwimmerventils unter
dem Verflüssiger eingebaut. So kann eine kompakte Bauweise und eine sehr geringe Kältemittelfüllung
erzielt werden. Das Schwimmerventil ist mit einer Schraube (Pos. 2 in Abb. 16) befestigt.
Das Schwimmerventil ist mit einer Drehvorrichtung ausgerüstet, die zwei Düsen öffnet, während der
Flüssigkeitsstand im Verflüssiger und im Behälter des Schwimmerventils ansteigt. Die Expansionsdüse
ist nie vollständig geschlossen. Hierdurch wird gewährleistet, dass bei Stillstand der Druck von der HD-
Seite der Anlage stets mit dem Druck der ND-Seite ausgeglichen werden kann.
Weitere Informationen zum Hochdruck-Schwimmerventil finden Sie in den Anhängen.
3
4

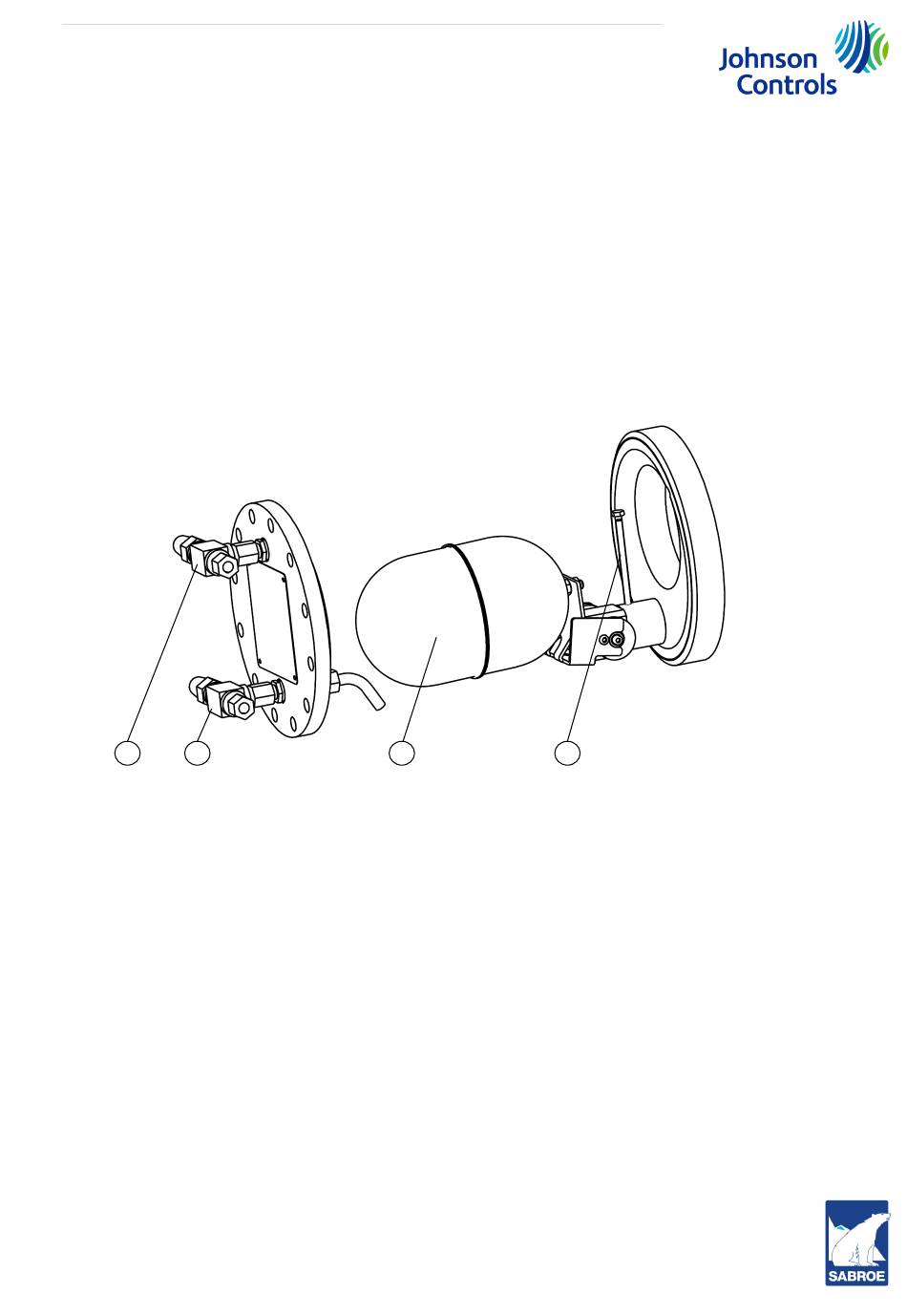

Abb. 16: HD-Schwimmerventil
3.2.7
Entlüftungsventil
Befindet sich Luft in der Kälteanlage, neigt diese dazu, sich im Sammler oder Verflüssiger
anzusammeln.
Beim ChillPAC (wassergekühlter Verflüssiger) befindet sich das Entlüftungsventil im Boden des Verflüs-
sigers und zwar oben an der Abdeckung des Hochdruck-Schwimmerventils (Pos. 3, Abb. 16).
Anmerkung: Das Ventil, das sich unten an der Abdeckung befindet (Pos. 4, Abb. 16), dient zum Ablas-
sen von Flüssigkeit (R717).
Beim LP ChillPAC (externer Verflüssiger) sitzt das Entlüftungsventil oben am Sammler (Pos. 10,
Abb. 15).
Beim Entlüften muss das Entlüftungsventil über einen Kältemittelschlauch an einen offenen Behälter mit
Wasser angeschlossen sein.
Die Luft entweicht aus dem Wasser in Form von Blasen, während das R717-Gas vom Wasser aufge-
nommen wird.
Anmerkung: Wasserhaltiges R717 muss ordnungsgemäß und sicher entsorgt werden. Siehe dazu Ab-
schnitt 2.3.9 Entlüften der Kälteanlage.
Betriebshandbuch – ChillPAC und LP ChillPAC Mk 3
010823 de 2021.06
1
2
33/68
