Sammler
Das LP ChillPAC (externer Verflüssiger) ist mit einem Sammler ausgerüstet. Die Aufgabe des Sammlers
ist es, die vom Verflüssiger kommende Flüssigkeit zu sammeln. Der Sammler weist die folgenden An-
schlüsse und Schaugläser auf (an der Abdeckung am flachen Ende):

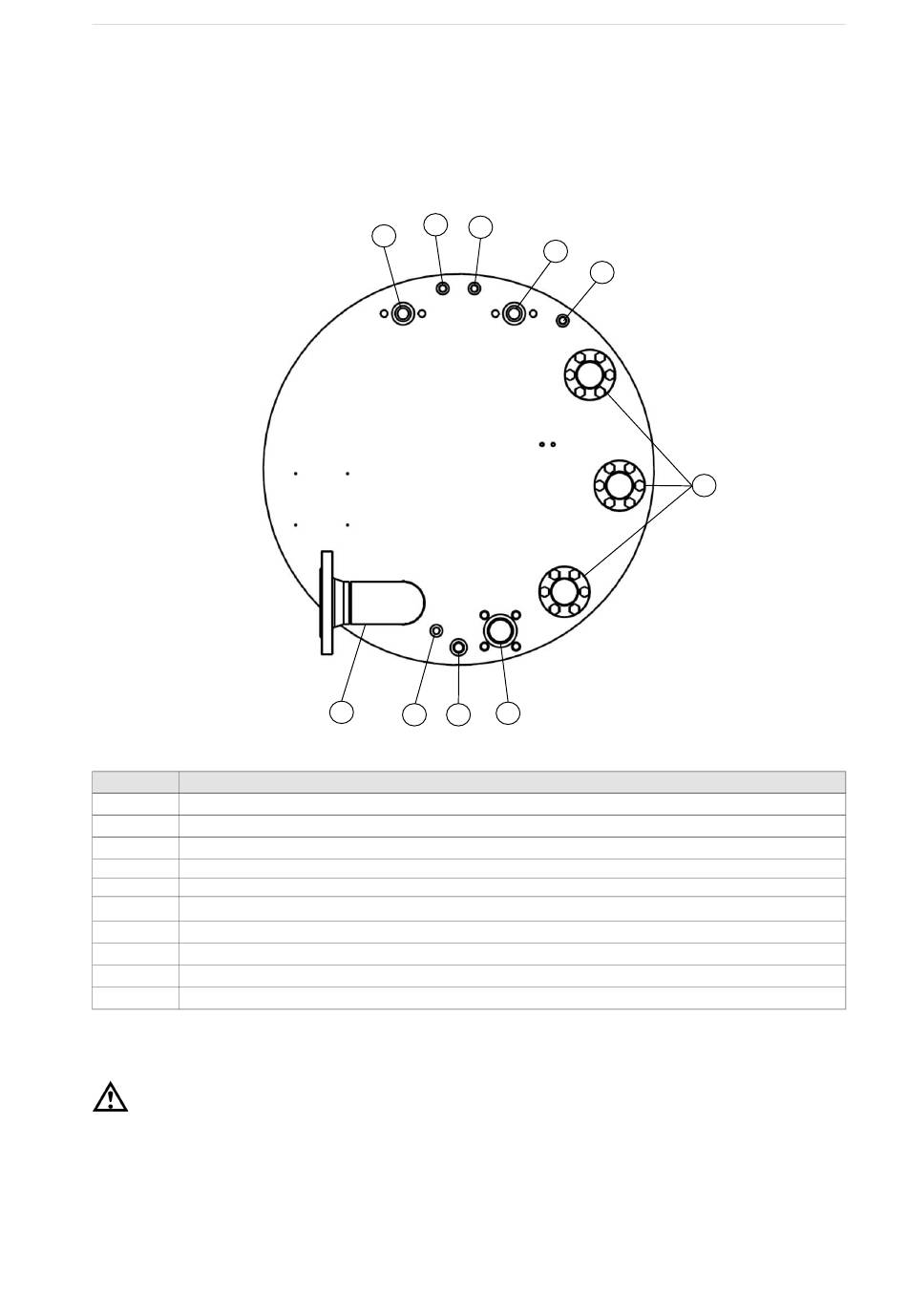

Abb. 15: Sammler des LP ChillPAC Mk 3
Pos.
1
Flüssigkeitseinlass
2
Flüssigkeitsauslass
3
Ausgleichsleitung
4
Anschluss für Sicherheitsventile
5
Anschluss für Manometer
6
Enddruckanschluss (zum Ölrückgewinnungssystem)
7
Ablass (einschließlich Absperr- und Schnellschließ-Ablassventil)
8
Schaugläser zum Kontrollieren des Flüssigkeitsstands
9
Flüssigkeitsleitung (verschlossen)
10
Anschluss für Entlüftungsventil
Der Sammler darf nie vollständig mit Flüssigkeit gefüllt sein. Der Füllstand kann jederzeit an den drei
Schaugläsern abgelesen werden.
Warnung!
Der Füllstand darf nie über die Mitte des oberen Schauglases steigen.
Um einen ordnungsgemäßen Betrieb des Kaltwassersatzes zu gewährleisten, muss das untere Schau-
glas immer mindestens bis zur Hälfte gefüllt sein. Dadurch wird verhindert, dass Gas in die Flüssigkeits-
leitung gelangt.
10
5
4
1
2
9
7
Komponente
32/68
3
6
8
Betriebshandbuch – ChillPAC und LP ChillPAC Mk 3
Aufbau und Funktion
010823 de 2021.06
