Aufbau und Funktion
3.1.2
Komponenten des ChillPAC (wassergekühlter Verflüssiger)
15
1

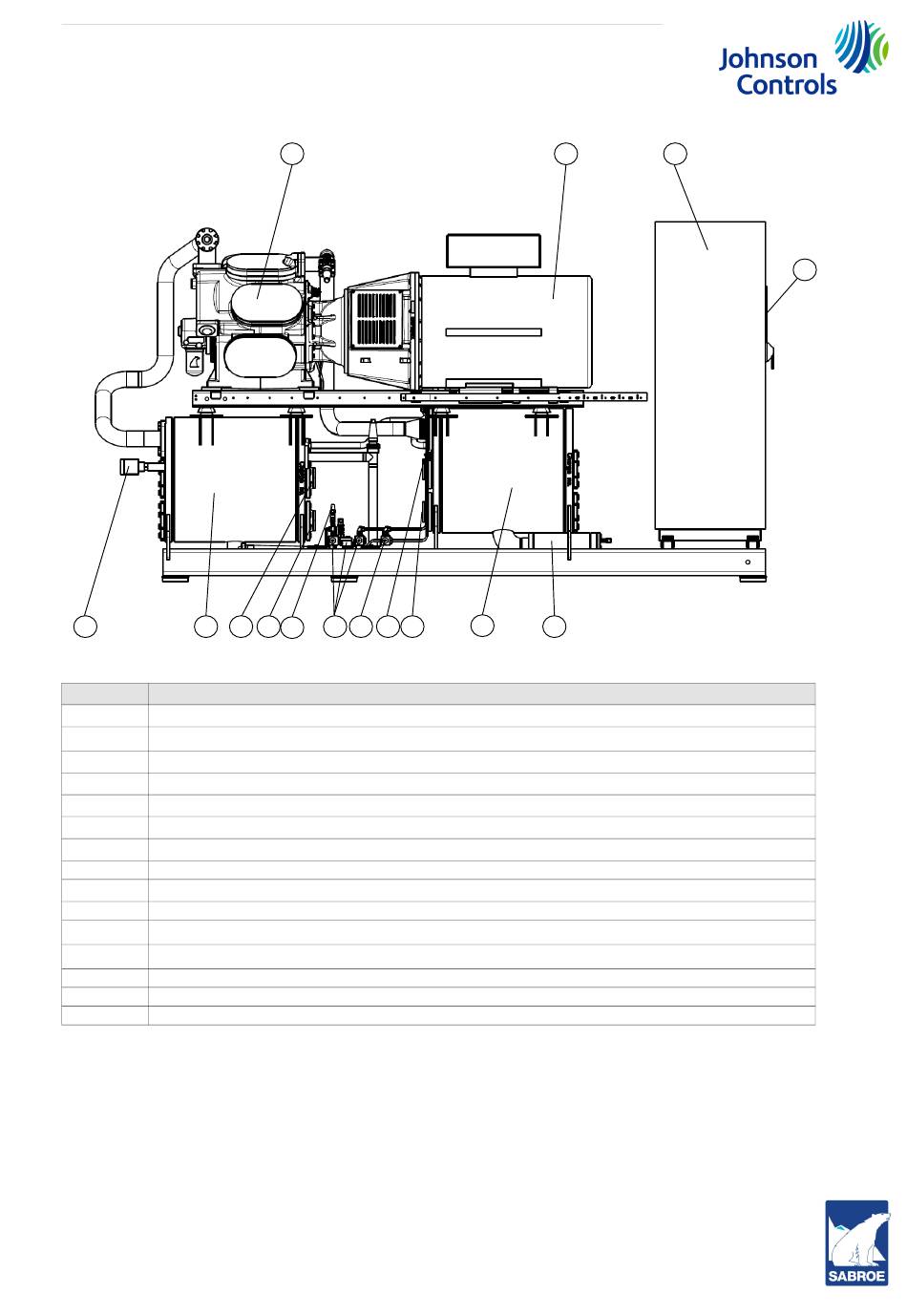

Abb. 13: ChillPAC Mk 3 mit Positionsnummern
Pos.
1
Verdampfer/Flüssigkeitsabscheider
2
Verflüssiger/Ölabscheider
3
Expansionsventil
4
Verdampfereinlass
5
Verdampferauslass
6
Verflüssigereinlass
7
Verflüssigerauslass
8
Verdichter
9
Steuerung UniSAB III und NOT-AUS (im Schaltschrank montiert – optional)
10
Motor
11
Ölrückgewinnungssystem (vom Verdampfer)
12
Ölrückführsystem (vom Ölabscheider)
13
R717-Füllventil
14
Schaltschrank
15
Alarm hoher Füllstand
Betriebshandbuch – ChillPAC und LP ChillPAC Mk 3
010823 de 2021.06
8
5
4
11 12
7
6
13
10
2
3
Komponente
29/68
14
9
