Aufbau und Funktion
3.2.9
Automatisches Ölrückgewinnungssystem (vom Verdampfer)
Die verhältnismäßig geringe Ölmenge, die mit dem Druckgas aus dem Verdichter und dem Ölabschei-
der austritt, sammelt sich allmählich am Boden des Verdampfers.
Ein Ölauffangbehälter (Abb. 19) ist über eine Leitung mit dem Verdampfer verbunden. Von diesem Be-
hälter aus wird das Öl erneut dem Verdichter zugeführt.
Der Ölauffangbehälter ist mit einem Schwimmer ausgestattet (Pos. 9 in Abb. 18). Der Schwimmer ver-
fügt über eine Dichte, die es ihm erlaubt, auf dem Öl zu schwimmen und gleichzeitig in R717 zu sinken.
Über einen eingebauten Reedschalter betätigt der Schwimmer das Magnetventil (Pos. 8 in Abb. 18) in
der Ölrücklaufleitung zum Verdichter und das Magnetventil (Pos. 7 in Abb. 18) in der Heißgasleitung.
Durch die Druckdifferenz zwischen der ND- und der HD-Seite wird das Öl direkt zur Saugseite des Ver-
dichters geleitet.
In den Ölbehälter ist ein Kolben integriert, der vom Druckgas bewegt wird. Der Kolben schließt die Ver-
bindung zum Verdampfer während des Ölrückgewinnungskreislaufs.

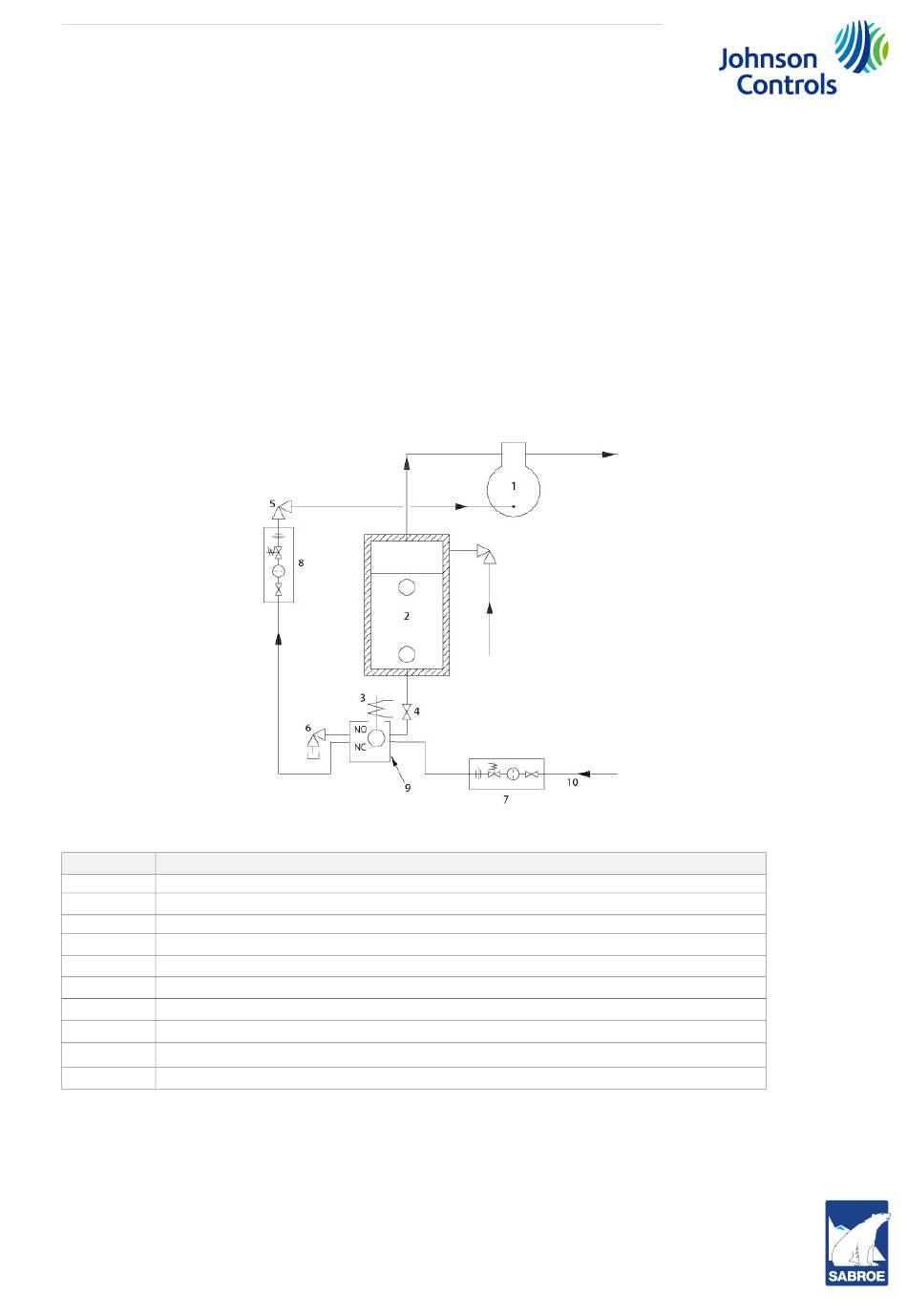

Abb. 18: System für Kolbenverdichter
Pos.
1
Verdichter
2
Verdampfer
3
Niveauschwimmerschalter
4
Absperrventil
5
Absperrventil
6
Absperrventil
7
Magnetventil mit Filter- und Absperrfunktion
8
Magnetventil mit Filter- und Absperrfunktion
9
Ölauffangbehälter
10
Druckgasleitung
Bei hohem Füllstand im Ölauffangbehälter (Abb. 19) wird der Schwimmerschalter (Pos. 1) aktiviert. Der
Schalter betätigt das Magnetventil im Ölrückgewinnungssystem. Das einströmende Druckgas drückt
den Kolben (Pos. 3) nach unten, wodurch der Kolben die Eingangsöffnung zum Ölablass blockiert. Das
Druckgas wird dann durch die kleine Düse (Pos. 2) in den Ölbehälter geleitet. Durch den steigenden
Druck wird das Öl zurück zur Saugseite des Verdichters geleitet.
Um eine ordnungsgemäße Funktion zu gewährleisten, verzögert ein Timer das Aus-Signal vom
Schwimmerschalter um wenige Sekunden.
Betriebshandbuch – ChillPAC und LP ChillPAC Mk 3
010823 de 2021.06
Komponente
35/68
