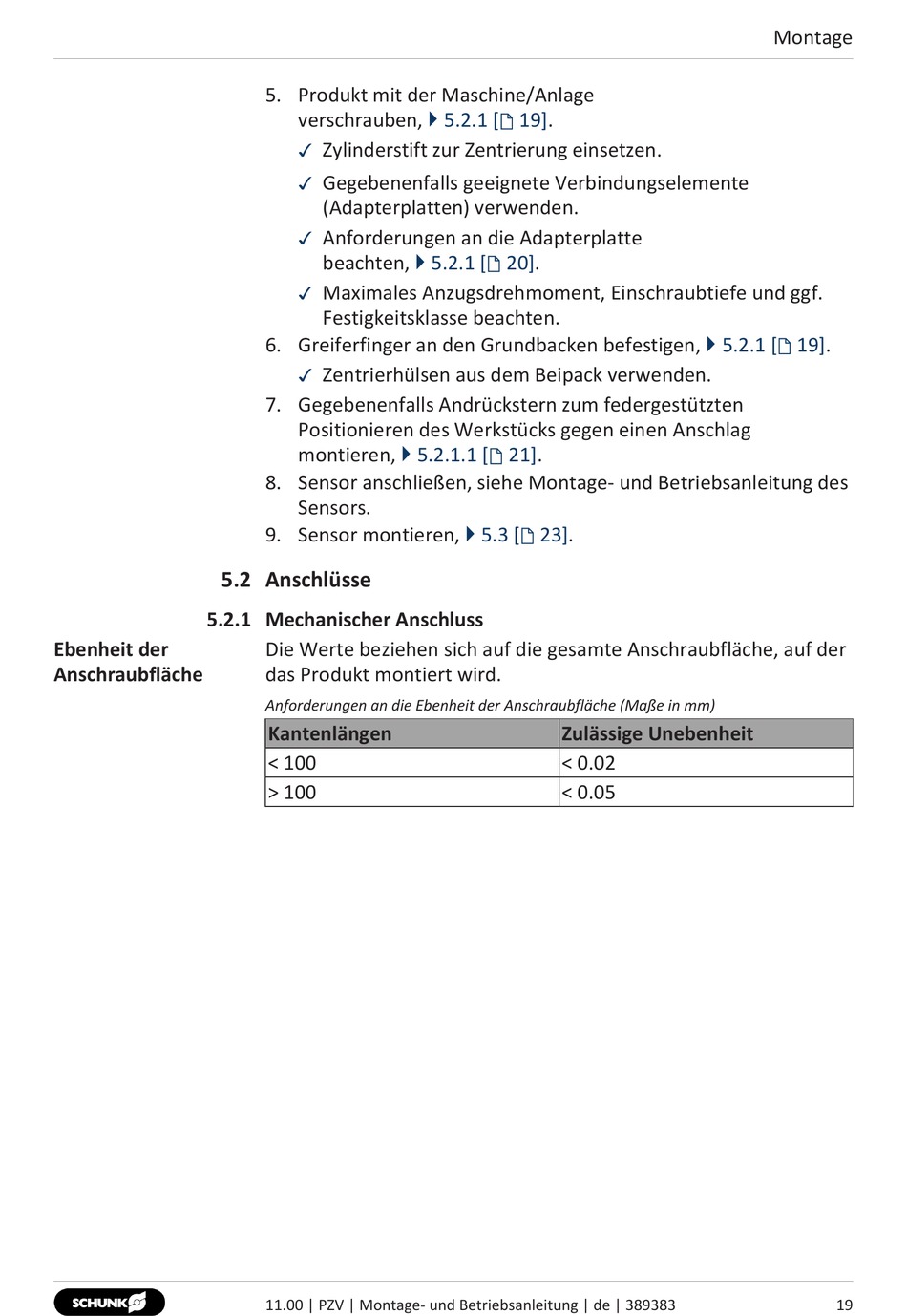

5.2 Anschlüsse

5.2.1 Mechanischer Anschluss

Ebenheit der
Anschraubfläche
5. Produkt mit der Maschine/Anlage
verschrauben,
} 5.2.1 [ /
Zylinderstift zur Zentrierung einsetzen.
Gegebenenfalls geeignete Verbindungselemente
(Adapterplatten) verwenden.
Anforderungen an die Adapterplatte
} 5.2.1 [ /
beachten,
Maximales Anzugsdrehmoment, Einschraubtiefe und ggf.
Festigkeitsklasse beachten.
6. Greiferfinger an den Grundbacken befestigen,
Zentrierhülsen aus dem Beipack verwenden.
7. Gegebenenfalls Andrückstern zum federgestützten
Positionieren des Werkstücks gegen einen Anschlag
} 5.2.1.1 [ /
montieren,
8. Sensor anschließen, siehe Montage- und Betriebsanleitung des
Sensors.
9. Sensor montieren,
Die Werte beziehen sich auf die gesamte Anschraubfläche, auf der
das Produkt montiert wird.
Anforderungen an die Ebenheit der Anschraubfläche (Maße in mm)
Kantenlängen
< 100
> 100
11.00 | PZV | Montage- und Betriebsanleitung | de | 389383
 19].
 20].
 21].
} 5.3 [ /
 23].
Zulässige Unebenheit
< 0.02
< 0.05
Montage
} 5.2.1 [ /
 19].
19
