Objet1000 PlusBedienerhandbuch
Anzeige des
Die Funktion Querschnitt ermöglicht es Ihnen, den Innenraum eines Objekts
Objekt-
durch „Schneiden" auf einer beliebigen Achse anzuzeigen. Sie können das
querschnitts
Objekt dann ändern, um den Innenraum aus verschiedenen Blickwinkeln zu
betrachten. Dies kann für die Entscheidung welche Art von Stützung für die
Herstellung des Modells notwendig ist, hilfreich sein ( siehe "Auswahl der
Stärke des Stützmaterials" auf Seite 5-68). Die Anzeige des Objektquerschnitts
beeinflusst nur die Anzeige der Plattform auf dem Bildschirm, sie ändert das
Objekt selbst nicht.
So zeigen Sie einen Querschnitt der Plattform an:
1. Wählen Sie im Menü Tools den Punkt Querschnitt.
2. Wählen Sie Zuschneiden aktivieren.
3. Verwenden Sie die Schieberegler für die Achsen X, Y und Z, um die
DOC-06810 Rev. C
Das Dialogfeld Querschnitt wird geöffnet.

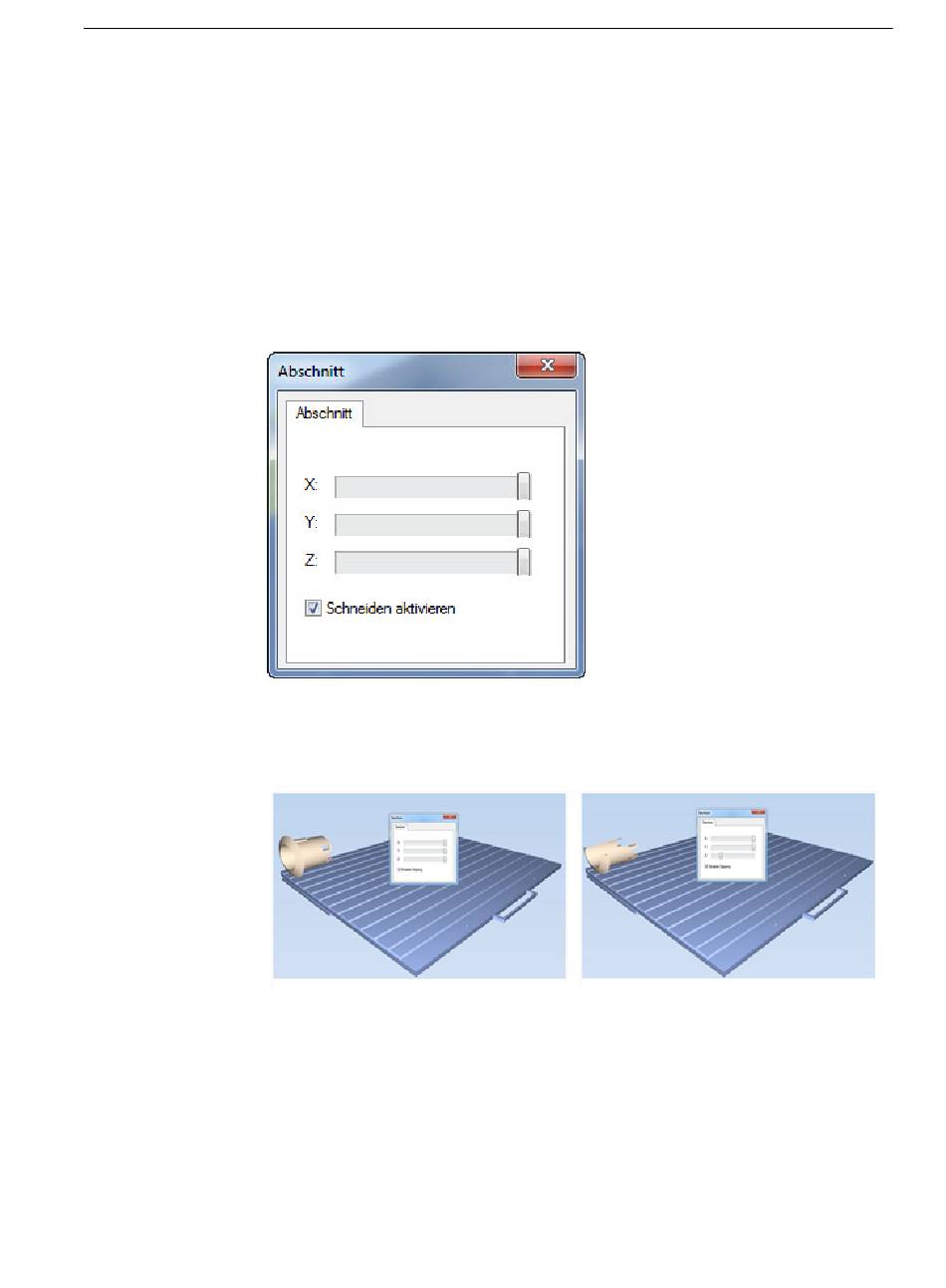

Abbildung 5-76 Querschnitt-Dialogfeld
Plattform so zu schneiden, dass Sie den gewünschten Querschnitt sehen.
Abbildung 5-77 Links: Gesamtansicht; Rechts: Querschnittansicht
nach Verwendung des Z-Schiebereglers
5 Verwenden von Objet Studio
5-70
