Objet1000 PlusBedienerhandbuch
Anzeigeoptionen
Objekte anzei-
Im Menü View (Ansicht) können Sie die Art und Weise ändern, in der
gen
Objekte angezeigt werden. Bei der Standardmethode werden die Modelle auf
der Bauplattform als massive (schattierte) Objekte angezeigt.
Die übrigen Anzeigeoptionen sind WireFrame (Drahtmodell) und Points
(Punkte).
So zeigen Sie die Bauplattform in der Ansicht WireFrame (Drahtmodell) an:
➢ Wählen Sie im Menü View (Ansicht) die Menüoption WireFrame
So kehren Sie zur (shaded) schattierten Ansicht zurück:
➢ Wählen Sie im Menü View (Ansicht) die Menüoption Shaded (Schattiert).
DOC-06810 Rev. C

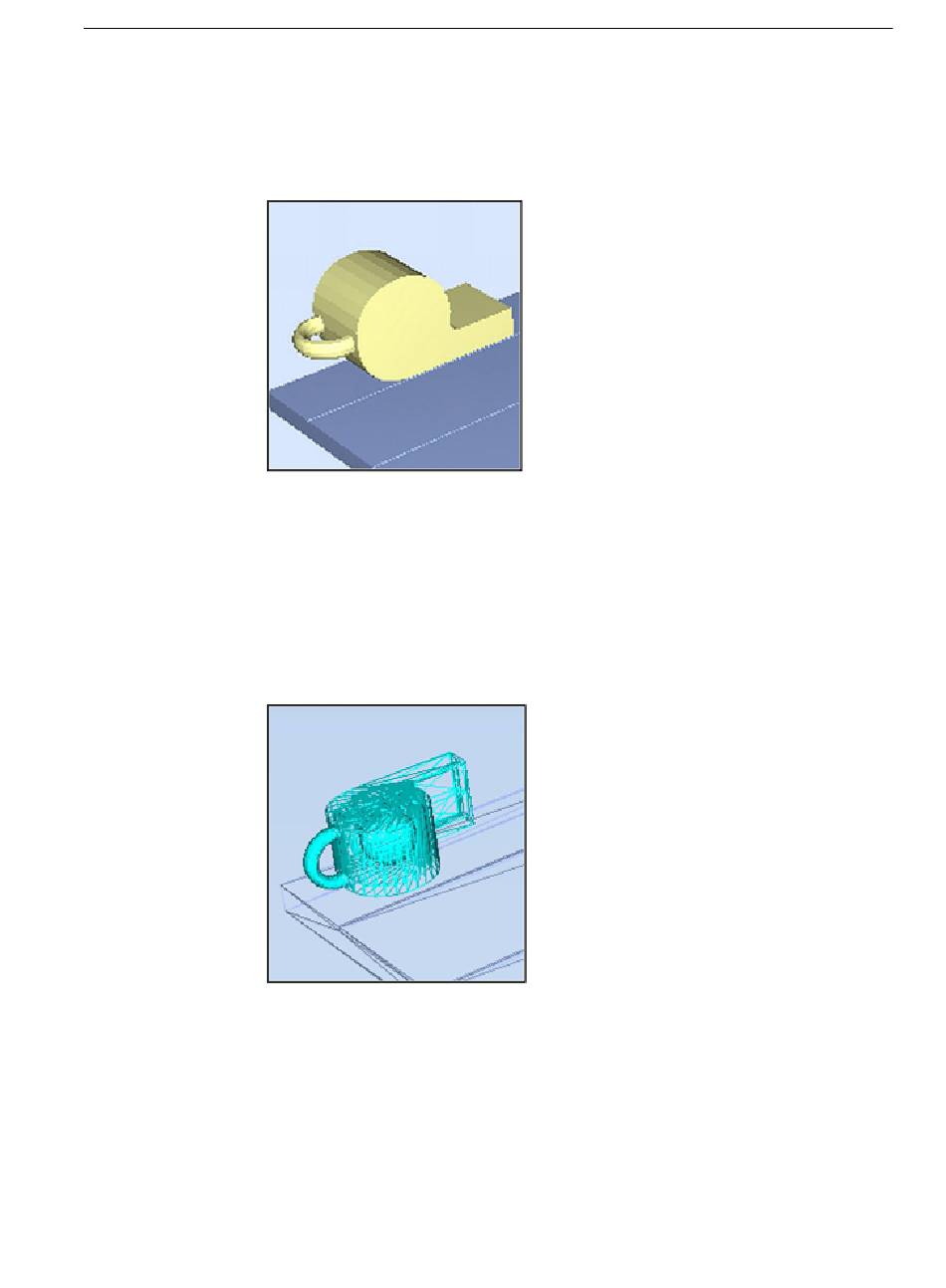

Abbildung 5-48 Baugruppen- und Modellanzeige in der Ansicht Shaded
(Schattiert)
(Drahtmodell).
Abbildung 5-49 Baugruppen- und Modellanzeige in der Ansicht
WireFrame (Drahtmodell)
5 Verwenden von Objet Studio
5-47
