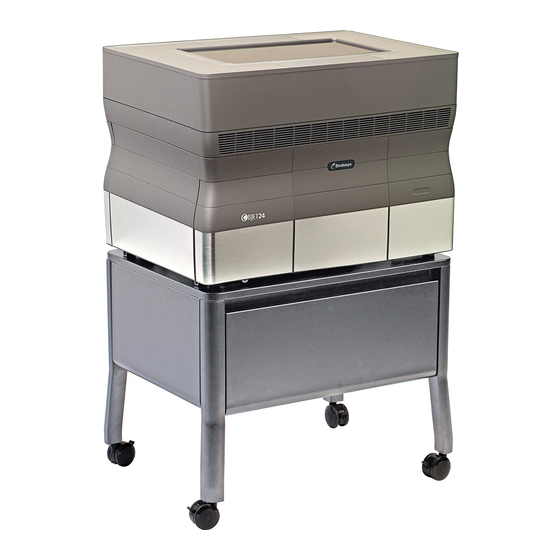

Stratasys Objet24 Bedienungsanleitung

3d-drucksysteme
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
Deutsch
Objet24
3D-Drucksysteme

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Stratasys Objet24

Inhaltszusammenfassung für Stratasys Objet24

  • Seite 1 Bedienungsanleitung Deutsch Objet24 3D-Drucksysteme...

  • Seite 3: Urheberrecht

    Dritten offenbart werden. Die diesem Dokument zugrundeliegenden technischen Daten können jederzeit ohne Vorankündigung geändert werden. Kein Bestandteil dieser Anleitung darf ohne vorherige schriftliche Zustimmung von Stratasys Ltd. auf irgendeine Art und Weise vervielfältigt oder in Datenbanken oder Datenabfragesystemen gespeichert werden.
  • Seite 4 Angelegenheiten. Der in diesem Handbuch enthaltene Text und die Abbildungen dienen nur als Referenz. Die ihnen zugrunde liegenden technischen Daten können Änderungen unterliegen. Stratasys Ltd. kann jederzeit ohne vorherige Ankündigung Änderungen an diesem Dokument vornehmen. Stratasys Ltd. übernimmt weder in eigener Sache noch im Auftrag seiner Tochtergesellschaften irgendeine Haftung für technische bzw.

  • Seite 5: Inhaltsverzeichnis

    Inhalt 1 Informationen über diese Bedienungsanleitung Verwendung dieser Bedienungsanleitung ..................1–2 Weitere Informationen ........................1–2 In dieser Anleitung benutzte Begriffe..................... 1–3 2 Sicherheit Sicherheitseinrichtungen ........................2–2 Symbole und Warnhinweise ......................2–3 Sicherheitsrichtlinien......................... 2–4 Druckerinstallation ..........................2–4 Druckerbetrieb............................. 2–4 UV-Strahlung............................2–4 Druckerwartung..........................
  • Seite 6 Objet24-Bedienungsanleitung Modelle für die Herstellung vorbereiten..................5–9 OBJDF-Dateien: Übersicht........................5–9 Modelldateien ............................5–9 Anordnen von Objekten auf der Bauplattform................5–9 Öffnen von Objet-Plattformdateien ....................5–13 Schnellzugriff-Modellbefehle ......................5–15 Objekte kopieren und einfügen....................... 5–16 Objekte auswählen ..........................5–17 spezifischenspezifischenOberflächenausführung ................ 5–17 Anordnen von Objekten auf der Bauplattform ................
  • Seite 7 Job Manager-Befehle ........................5–66 Bedienerwarnungen konfigurieren ....................5–69 Plattform drucken ..........................5–70 Zusätzliche Serverfunktionen ......................5–70 6 Bedienung und Wartung des Objet24-3D-Druckers Starten des Objet24 Druckers ......................6–2 Laden der Modell- und Stützmaterialkartuschen................. 6–4 Modelle herstellen ..........................6–6 Drucker-Bedienoberfläche – Farbschlüssel ..................6–8 Druckanzeigen ............................
  • Seite 8 Objet24-Bedienungsanleitung viii...

  • Seite 9: Informationen Über Diese Bedienungsanleitung

    Informationen über diese Bedienungsanleitung Verwendung dieser Bedienungsanleitung ........2 Weitere Informationen................ 2 In dieser Anleitung benutzte Begriffe ..........3 1–1 DOC-14024_DE Rev. A...

  • Seite 10: Verwendung Dieser Bedienungsanleitung

    Betrieb und die Wartung von Objet-3D-Drucksystemen. Sie erläutert die Nutzung der Funktionen und stellt praktische Beispiele zum Arbeiten mit dem System zur Verfügung. Dieses Dokument sollte in Verbindung mit dem Objet24-3D-Drucker, der laufenden Softwareversion 24.1 und der Objekt-Studio-Softwareversion 9.2 verwendet werden.

  • Seite 11: In Dieser Anleitung Benutzte Begriffe

    Objet24-Bedienungsanleitung In dieser Anleitung benutzte Begriffe Bauplattform Bei Objet Studio: Die auf dem Bildschirm erscheinende Bedienober- fläche, die die tatsächliche Bauplattform des Druckers darstellt. Beim Drucker: Die Arbeitsfläche zum Anlegen von Modellen. Reinigungsflüssigkeit Reinigungsmittel zum Spülen der Modellmaterialleitungen und des Druckblocks, zum vollständigen Entfernen von Modell- und Stützmaterial aus dem System vor dem Laden einer anderen...
  • Seite 12 Informationen über diese Bedienungsanleitung Von der Objet-Software verwendeter Dateityp. (Diese Dateien sind Bitmaps mit einzelnen Schichten des Objekts. Ausführliche Informationen finden Sie auf Seite 3-4.) Von der Objet-Software verwendeter Dateityp. Ausführliche Informationen finden Sie auf Seite 3-4.) Stützmaterial Material, das zum Stützen der Struktur des Modells während der Herstellung dient.

  • Seite 13: Sicherheit

    Sicherheit Sicherheitseinrichtungen................2 Symbole und Warnhinweise..............3 Sicherheitsrichtlinien .................. 4 Druckerinstallation ..................4 Druckerbetrieb....................4 UV-Strahlung ....................4 Druckerwartung ..................... 4 Modell- und Stützmaterialien ..............5 Erste Hilfe bei der Arbeit mit Druckmaterialien ........6 Abfallentsorgung..................7 2–1 DOC-14024_DE Rev. A...

  • Seite 14: Sicherheitseinrichtungen

    Hinweis: Um diesen Schutz zu gewährleisten, muss die Steckdose gemäß den örtlichen Vorschriften geerdet sein. UV-Abschirmung Abdeckungssicher- heitsschalter Schutzschalter Abbildung 2-1: Vorder- und Rückansichten des Objet24-Druckers Wenn das Objet-3D-Drucksystem nicht gemäß den Vorschriften in dieser Anleitung verwendet wird, können die Sicherheitseinrichtungen keinen ausreichenden Schutz bieten.

  • Seite 15: Symbole Und Warnhinweise

    Objet24-Bedienungsanleitung Symbole und Warnhinweise In der folgenden Tabelle ist die Bedeutung der auf der Außenseite bzw. innen in Objet-Druckern angebrachten Warnschilder erklärt. Warnsymbol Bedeutung Verwendet in Bemerkungen (Allgemeine) Auf dem Lesen Sie die Gefahr Typenschild auf der Anweisungen in Rückseite des diesem Dokument, Druckers.

  • Seite 16: Sicherheitsrichtlinien

     Lassen Sie einen Belüftungsabstand von mindestens 20 Zentimetern zu Wänden und anderen Gegenständen frei. Druckerbetrieb  Die Bedienung des Druckers ist den vom Stratasys-Customer Support eingewiesenen Personen vorbehalten.  Alle Mitarbeiter, die den Drucker bedienen oder warten, sollten wissen, wo sich die Erste-Hilfe- und Notfalleinrichtungen befinden, und wie man sie benutzt.

  • Seite 17: Modell- Und Stützmaterialien

    Objet24-Bedienungsanleitung Modell- und Modell- und Stützmaterialien bestehen aus chemischen Substanzen. Stützmate- Obwohl beim direkten Hantieren mit diesen Materialien entsprechende rialien Vorkehrungen getroffen werden müssen, sind sämtliche im Objet-System zum Einsatz gelangenden Modell- und Stützmaterialien in versiegelten Kartuschen abgefüllt. Die Bediener des Druckers sind daher normalerweise niemals direkt gefährlichen Materialien ausgesetzt.

  • Seite 18: Erste Hilfe Bei Der Arbeit Mit Druckmaterialien

    Sicherheit Erste Hilfe bei der Arbeit mit Druckmaterialien Versuchen Sie, den Kontakt mit nicht ausgehärteten Harzen grundsätzlich zu vermeiden. Falls Haut oder Augen mit dem Harz in Kontakt gelangen, waschen Sie den betroffenen Bereich sofort gründlich mit Wasser, und halten Sie sich an die folgenden Erste-Hilfe-Anweisungen. Das Materialsicherheitsdatenblatt (Material Safety Data Sheet, MSDS), das den Druckmaterialien beigelegt ist, enthält wichtige Sicherheitsin- formationen.

  • Seite 19: Abfallentsorgung

    Objet24-Bedienungsanleitung Abfallentsorgung Vollständig ausgehärtete Druckmodelle können im normalen Büromüll entsorgt werden. Bei der Handhabung zur Entsorgung von Druckerabfällen ist jedoch besondere Vorsicht geboten.  Tragen Sie beim Entfernen des Abfallbehälters aus dem Objet-Drucker Schutzhandschuhe aus Neopren oder Nitril.  Um zu verhindern, dass flüssige Abfälle in die Augen spritzen, empfehlen wir, eine Sicherheitsbrille zu tragen.
  • Seite 20 Sicherheit 2–8 DOC-14024_DE Rev. A...

  • Seite 21: Einführung In Das Objet-3D-Drucksystem

    Einführung in das Objet- 3D-Drucksystem Arbeitskonfigurationen ..............2 Quelldateien..................4 STL-Dateien.................... 4 SLC-Dateien ................... 4 Druckmaterialien................. 5 Lagerung ....................5 Haltbarkeit ..................... 5 Lichteinwirkung ..................5 Sicherheitserwägungen ................ 6 Entsorgung..................... 6 Arbeitsumgebung................6 Anforderungen an den Arbeitsplatz ..........7 Vorbereitung von Dateien zum Arbeiten mit Objet 3D-Drucksystemen ..............

  • Seite 22: Arbeitskonfigurationen

    Dateien für die Herstellung mit der Software Objet Studio. Ein Server (Host), der normalerweise neben dem 3D-Drucker eingerichtet ist, übernimmt die Funktion des Job Managers, der die Aufträge zur Herstellung an den Drucker sendet. Abbildung 3-2 zeigt den Objet24 -Druckeraufbau in einer Konfiguration mit mehreren Clients. 3–2 DOC-14024_DE Rev. A...
  • Seite 23 Objet24-Bedienungsanleitung Client-Workstations KVM-Schalter Druck- Objet Server Workstation Objet Drucker Abbildung 3-2: Netzwerkkonfiguration mit mehreren Clients Sie entscheiden beim Installieren der Objet Software, ob diese als Client-Station oder als Master-Station (Server oder autonome Station) installiert werden soll. Die Objet-Software ordnet die empfangenen Aufträge nach Priorität, Modellmaterialtyp und anderen Faktoren.

  • Seite 24: Quelldateien

    Einführung in das Objet-3D-Drucksystem Quelldateien Objet-3D-Drucksysteme produzieren dreidimensionale Modelle, die mit den meisten der 3D-CAD-Tools und anderen jobspezifischen 3D-Anwendungen erstellt wurden. Objet -Systeme können mit folgenden Dateiformaten arbeiten: • STL-Dateien • SLC-Dateien Objet -Systeme sind in der Lage, beide Modelldateitypen gleichzeitig zu erstellen.

  • Seite 25: Druckmaterialien

    Objet24-Bedienungsanleitung Druckmaterialien Objet -Drucker produzieren Modelle durch Aufsprühen dünner Lagen von Druckmaterial auf die Bauplattform, bis das Modell vollständig geformt ist. In diesem Prozess werden zwei Arten von Materialien verwendet: • Modellmaterial – aus dem das fertige Modell geformt wird •...

  • Seite 26: Sicherheitserwägungen

    Einführung in das Objet-3D-Drucksystem Sicherheitser- Vor dem Aushärten sind Harze Gefahrenstoffe. Um mögliche wägungen Gesundheitsrisiken zu vermeiden, befolgen Sie bitte die nachstehend aufgeführten Sicherheitsvorkehrungen: • Setzen Sie Harze nicht offenem Feuer, Hitze oder Funken aus. • Vermeiden Sie Haut- und Augenkontakte. •...

  • Seite 27: Anforderungen An Den Arbeitsplatz

    Auflösung: optimal für verwendeten Bildschirm Monitor Farbqualität: 32-Bit a. Auf 64-Bit-Betriebssystemen wird Objet Studio als 32-Bit-Anwendung ausgeführt, könnte aber bis zu 8 GB Speicher nutzen. b. Die folgenden Grafikkarten wurden in den Stratasys-Laboren getestet: ® ® • NVIDIA Quadro Produktfamilie – FX570, FX1700 ®...

  • Seite 28: Vorbereitung Von Dateien Zum Arbeiten Mit Objet 3D-Drucksystemen

    Defekte zu überprüfen. Sie können mehrere Modelle oder Teile gleichzeitig ausdrucken. Ordnen Sie sie hierzu auf der Bauplattform in Objet Studio an. Die folgenden Abmessungen für ein Einzelmodell, das auf einem Objet24-Drucker gedruckt wird, lauten: • Mit glänzender Oberfläche -...

  • Seite 29: Dateien In Slc-Format Konvertieren

    Objet24-Bedienungsanleitung Dateien in Beim Konvertieren von Dateien in SLC-Format empfehlen wir, eine SLC-Format Schichtdicke von 15 Mikrometer (0,015 mm) einzustellen. Da SLC-Dateien konvertieren bei Objet Studio nicht ausgerichtet werden können, ist es wichtig, die Modelle ordnungsgemäß auszurichten, bevor sie als SLC-Dateien gespeichert werden.

  • Seite 30: Objet Studio-Software

    Einführung in das Objet-3D-Drucksystem Objet Studio-Software Die Objet Studio-Software für das Objet-3D-Drucksystem besteht aus zwei Hauptbildschirmen: • Plattformeinstellungen/Modelleinstellungen • Job Manager Plattformeinstellungen/Modelleinstellungen In den Bildschirmen Plattformeinstellungen und Modelleinstellungen bereiten Sie Quelldateien für die Produktion in Objet-3D-Druckern vor. Objet Studio bietet Ihnen eine Vielzahl von Optionen zur Dateivorbereitung. Die Grundprozedur ist jedoch immer dieselbe: 1.

  • Seite 31: Installieren Der Objet-Software

    Installieren der Objet- Software Anleitung zum Installieren der Software für das Objet 3D-Drucksystem ............... 2 4–1 DOC-14024_DE Rev. A...

  • Seite 32: Anleitung Zum Installieren Der Software Für Das Objet 3D-Drucksystem

    Installieren der Objet-Software Anleitung zum Installieren der Software für das Objet 3D-Drucksystem Der Einrichtungsassistent von Objet Studio führt Sie durch die Installation der Software. Objet Studio wird auf dem Druckerservercomputer („Host“) installiert, aber es kann auch auf Remotecomputern, „Client“-Computern und auf Computern installiert werden, die zur Vorbereitung von Druckmodellen oder für Schulungs- und Vorführzwecke verwendet werden.
  • Seite 33 Objet24-Bedienungsanleitung Wenn Sie auf klicken, erscheint folgendes Fenster. Abbildung 4-2: Objet Studio-Installationsassistent – Begrüßungsbildschirm Weiter 6. Klicken Sie auf , um mit der Installation zu beginnen. 7. Wählen Sie im Bildschirm Merkmale auswählen die erforderliche Installationsoption aus. Objet Studio für Servercomputer Wählen Sie...
  • Seite 34 Installieren der Objet-Software 8. Prüfen Sie im Fenster Installationsordner auswählen den Zielordner und Weiter klicken Sie auf Wir empfehlen, den voreingestellten Zielordner nicht zu ändern. Klicken Sie auf Speicherplatz , um zu überprüfen, ob genügend Platz im Zielordner frei ist. Abbildung 4-4: Auswahl des Objet Studio-Installationsordners Weiter 9.
  • Seite 35 Objet24-Bedienungsanleitung Die Installation wird gestartet, und auf einer Leiste wird der Fortschritt der Installation angezeigt. Abbildung 4-6: Installationsfortschrittsleiste Wenn die Objet-Programminstallation beendet ist, erscheint der Abschlussbildschirm des InstallShield-Assistenten. Abbildung 4-7: Bildschirm für abgeschlossene Installation 11. Starten Sie den Computer neu, um die Softwareinstallation abzuschließen.

  • Seite 36: So Deinstallieren Sie Objet Studio

    Installieren der Objet-Software So deinstallieren Sie Objet Studio Falls Sie die Objet Studio-Software deinstallieren müssen, versuchen Sie dies nicht von der Windows-Systemsteuerung aus. (Damit werden nicht alle Systemkomponenten entfernt.) Stattdessen –  Wählen Sie im Startmenü Programme > Objet Studio > Objet Studio deinstallieren.

  • Seite 37: Arbeiten Mit Objet Studio

    Arbeiten mit Objet Studio Objet Studio starten................3 Windows® 7 Sicherheitswarnung ............3 Objet Studio-Schnittstelle..............4 Menübandbefehle ................. 6 Objet Studio-Befehlsmenü ..............8 Modellbaumstrukturfenster ..............8 Modelle für die Herstellung vorbereiten ......... 9 OBJDF-Dateien: Übersicht ..............9 Modelldateien..................9 Anordnen von Objekten auf der Bauplattform ........ 9 Öffnen von Objet-Plattformdateien..........
  • Seite 38 Fertiggestellte Plattformen verarbeiten.......... 39 Validieren der Plattform..............39 Produktionsschätzungen ..............40 Digitale Objet-Dateien per E-Mail versenden ......... 40 Plattformdatei drucken ..............40 Zusätzliche Funktionen bei Objet Studio anwenden ....42 Objekte teilen ..................42 Auswahl der Stärke des Stützmaterials ........... 43 „Hohl“: Modelle mit Stützmaterial füllen ........

  • Seite 39: Objet Studio Starten

    Objet24-Bedienungsanleitung Objet Studio starten Nach der Installation von Objet Studio erscheint ein Startsymbol dem Windows-Desktop. Öffnen Sie die Anwendung, indem Sie auf dieses Start Symbol doppelklicken oder indem Sie Objet Studio im Menü auswählen. ® Windows ® Je nach den Einstellungen der Benutzerkontensteuerung in Windows Sicherheits- wird möglicherweise beim Öffnen von Objet Studio die folgende Warnung...

  • Seite 40: Objet Studio-Schnittstelle

    Arbeiten mit Objet Studio 4. Klicken Sie im folgenden Dialogfeld auf Abbildung 5-3: Bestätigen der Änderung in den Einstellungen für die Benutzerkontensteuerung Objet Studio- Wenn Objet Studio geöffnet wird, erscheint der Bildschirm Schnittstelle Plattformeinstellungen und zeigt eine leere Bauplattform an. Hilfe Objet Studio- Befehlsmenü...
  • Seite 41 Objet24-Bedienungsanleitung Das Menüband, die verwendeten Farben, sowie weitere Bedienoberflä- chenmerkmale können angepasst werden. Wie das Aussehen der Bedienoberfläche geändert werden kann, wird in „Anpassen von Objet Studio“ auf Seite 48 erklärt. Anweisungen zur Verwendung der Befehle für die Vorbereitung von Modellen für die Herstellung und für das Versenden von Druckaufträgen an...

  • Seite 42: Menübandbefehle

    Arbeiten mit Objet Studio Menübandbe- In den folgenden Tabellen werden die Menübandbefehlsgruppen der fehle Plattformeinstellungen und Modelleinstellungen aufgeführt, sowie wo sie aktiviert sind und wo sie angezeigt werden. Gruppe Zweck Wann aktiviert Menü- Menü- band band Plattform- Modell- einstellun- einstel- lungen Einstellen der Immer.
  • Seite 43 Objet24-Bedienungsanleitung Gruppe Zweck Wann aktiviert Menü- Menü- band band Plattform- Modell- einstellun- einstel- lungen Anordnen der Immer. Modelldateien auf der Bauplattform Voraufbau-/ Modelle Aufbaubefehle. befinden sich auf der Bauplattform. Modellabmes- Ein Modell ist sungen ausgewählt. einrichten. Modelle Ein Modell ist ausschneiden, ausgewählt.

  • Seite 44: Objet Studio-Befehlsmenü

    Arbeiten mit Objet Studio Objet Studio- Klicken Sie auf das Symbol in der oberen linken Ecke, um das Objet Befehlsmenü Studio-Befehlsmenü zu öffnen. In diesem Menü werden grundlegende Anwendungsbefehle und Optionen angezeigt. Abbildung 5-7: Objet Studio-Befehlsmenü. Mit der Schaltfläche Optionen wird ein Dialogfeld zur Anpassung von Objet Studio geöffnet.

  • Seite 45: Modelle Für Die Herstellung Vorbereiten

    Objet24-Bedienungsanleitung Modelle für die Herstellung vorbereiten Für die Modellvorbereitung sind folgende grundlegende Schritte erforderlich: 1. Objekte auf der Bauplattform anordnen. 2. Falls erforderlich, ändern Sie die Ausrichtung und die Position des Objekts’. 3. Wählen Sie das Material und die Oberflächenausführung des Modells aus.
  • Seite 46 Arbeiten mit Objet Studio Das Dialogfeld Einfügen wird geöffnet. Abbildung 5-9: Dialogfeld Einfügen 2. Zeigen Sie im Feld Suchen in den gewünschten Ordner an. 3. Wählen Sie im Feld Dateityp den anzuzeigenden Dateityp (STL, SLC, OBJDF) aus. 4. Wählen Sie die gewünschte Datei aus und vergewissern Sie sich, dass diese im Feld Dateiname erscheint.
  • Seite 47 Objet24-Bedienungsanleitung Hinweis: Die unten im Dialogfeld Koordinaten unter Ausmaße angezeigten Werte stellen die maximalen Abmessungen des Objekts auf jeder Achse dar. Diese Abmessungen entsprechen dem virtuellen „Begrenzungsrahmen“, der das Objekt umgibt (siehe Abbildung 5-35 auf Seite 31). Einfügen 6. Klicken Sie auf Objet Studio ordnet das Objekt auf der Bauplattform und im Modellbaum an.
  • Seite 48 Arbeiten mit Objet Studio Dateien öffnen Vor dem Anordnen von Dateien auf der Bauplattform, muss Objet Studio STL-Dateien für Komponenten extrahieren, zusammen mit den entsprechenden Informationen über ihre Ausrichtung und Materialien. Zu diesem Zweck legt Objet Studio einen Ordner an, der denselben Namen wie die Datei trägt und sich am selben Speicherort befindet.

  • Seite 49: Öffnen Von Objet-Plattformdateien

    Objet24-Bedienungsanleitung Öffnen von Sie können Plattformen öffnen, die als objtf-Dateien gespeichert wurden. Objet-Platt- Dies ist beispielsweise dann nützlich, wenn Sie eine Plattform nach deren formdateien Vorbereitung zum Drucken gespeichert haben und nun vor dem Drucken Änderungen vornehmen möchten. So platzieren Sie ein Objekt, das als Objet-Plattformdatei (OBJTF) auf der Bauplattform gespeichert wurde: 1.
  • Seite 50 Arbeiten mit Objet Studio STL-Datei Wenn sich STL-Dateien mit identischen Namen an mehreren Speicherorten Ladeeinstellung befinden, müssen Sie sicherstellen, dass die korrekten STL-Dateien für Komponenten mit der objtf Datei verknüpft werden. Wenn sich beispielsweise STL-Dateien mit identischen Namen auf einem Laufwerk und auf einem Flash-Laufwerk befinden (dies kann vorkommen, wenn Sie die Originaldateien in einen Arbeitsordner kopieren), können Sie den Standardspeicherort einrichten, von dem aus die Dateien geladen werden...

  • Seite 51: Schnellzugriff-Modellbefehle

    Objet24-Bedienungsanleitung Schnellzugriff- Sie können allgemeine Befehle zum Arbeiten mit Objekten auf der Modellbefehle Bauplattform mit der praktischen Modellsymbolleiste und den Kontextmenüs verwenden. Modellsymbolleiste Wählen Sie ein Objekt auf der Plattform aus, um die Modellsymbolleiste zu laden, die Symbole zum Ausführen allgemeiner Aufgaben enthält.

  • Seite 52: Objekte Kopieren Und Einfügen

    Arbeiten mit Objet Studio Objekte Zum Duplizieren von Objekten auf der Bauplattform können Sie natürlich kopieren und ein- und dasselbe Objekt mehrmals aus seiner Datei einfügen. Eleganter einfügen geht es jedoch, wenn Sie das Objekt kopieren und einfügen. Sie können die Objekte aus der Bauplattform oder dem Modellbaum.

  • Seite 53: Objekte Auswählen

    Objet24-Bedienungsanleitung Objekte Um ein Objekt auf der Bauplattform zu ändern, oder um ihm Merkmale auswählen zuzuordnen (Baustil beispielsweise), müssen Sie das Objekt zunächst auswählen. Sie können ein Objekt auswählen, indem Sie darauf klicken, entweder auf der Plattform oder im Modellbaum. Sein Bild auf der Bauplattform ändert die Farbe (in der Standardeinstellung zu hellblau),...

  • Seite 54: Anordnen Von Objekten Auf Der Bauplattform

    Arbeiten mit Objet Studio Anordnen von Objekten auf der Bauplattform Zum effizienten Herstellen von Modellen mit der erforderlichen Oberflächenbearbeitung ist die Positionierung der Objekte auf der Bauplattform entscheidend. Objet Studio unterstützt die automatische Positionierung von Objekten. Sie sollten jedoch anhand der Erwägungen in „Modellausrichtung“...

  • Seite 55: Automatische Anordnung

    Objet24-Bedienungsanleitung Automatische Nachdem Sie mehrere Objekte auf der Bauplattform platziert haben, Anordnung können Sie Objet Studio die Anordnung auf der Plattform zum Drucken überlassen. Damit wird sichergestellt, dass die Objekte korrekt positioniert sind und dass sie in kürzester Zeit und mit einem Mindestaufwand an Material gedruckt werden.

  • Seite 56: Manuelle Positionierung

    Arbeiten mit Objet Studio Manuelle Sie können die Position der Objekte auf der Bauplattform ändern, auch Positionierung wenn sie mit der Option Automatisch ausrichten eingefügt wurden. Erwägungen zum Positionieren von Objekten siehe „Modellausrichtung“, unten. Funktionen zum Ändern der Position von Objekten sind in „Ändern von Objekten auf der Bauplattform“...

  • Seite 57: Ändern Von Objekten Auf Der Bauplattform

    Objet24-Bedienungsanleitung Regel „Vertiefungen nach oben“ Diese Regel betrifft Modelle mit Oberflächenvertiefungen.  Oberflächenvertiefungen (wie Aussparungen, Bohrlöcher usw.) sollten möglichst so positioniert werden, dass sie nach oben zeigen. Regel „Strukturierte Flächen“ Diese Regel betrifft Modelle mit feinen Details auf einer Seite (zum Beispiel die Tastaturseite eines Telefons).
  • Seite 58 Arbeiten mit Objet Studio So können Sie sich vergewissern, dass Objekte immer direkt auf der Plattform positioniert wurden: Optionen 1. Wählen Sie im Menü Extras die Menüoption aus und öffnen Sie die Registerkarte Einstellungen. Abbildung 5-21: Dialogfeld Optionen, Registerkarte Einstellungen 2.

  • Seite 59: Gültige Objektanordnung

    Objet24-Bedienungsanleitung Gültige Sie können sicherstellen, dass Modelle beim Positionieren auf der Objektan- Bauplattform nicht überlappen und dass sie nicht über die Plattform ordnung hinausragen. So stellen Sie eine gültige Objektplatzierung sicher: Bedingungen einstellen 1. Wählen Sie im Menü Extras die Menüoption Abbildung 5-22: Dialogfeld Bedingungen einstellen Dynamisch prüfen...

  • Seite 60: Objekte Mit Gitternetz Positionieren

    Arbeiten mit Objet Studio Objekte mit Die Anzeige eines Gitternetzes über der Abbildung der Bauplattform kann Gitternetz beim Positionieren von Objekten hilfreich sein. Sie können diese positionieren Gitternetzfunktion nutzen, indem Sie folgende Menüoptionen auswählen. Menüoption Ergebnis Extras > Gitternetz Zeigt ein Gitternetz auf der Bauplattform an. Extras >...

  • Seite 61: Maßeinheiten

    Objet24-Bedienungsanleitung Maßeinheiten 3D-Dateien enthalten die Proportionen des Objekts, aber nicht seine Maßeinheiten. Daher sollten Sie sich beim Einfügen eines Objekts vergewissern, dass Sie entweder Millimeter oder Zoll korrekt ausgewählt haben. Andernfalls ist das Objekt auf der Bauplattform entweder viel zu groß...

  • Seite 62: Modellabmessungen Einstellen

    Arbeiten mit Objet Studio Modellabmes- Sie können die Abmessungen eines Objekts ändern, indem Sie dessen sungen ein- Größe auf den X-, Y- und Z-Achsen ändern. Gehen Sie dazu zur Gruppe stellen Abmessungen auf dem Menüband Modelleinstellungen. Abbildung 5-27: Abmessungen auf dem Menüband Modelleinstellungen •...
  • Seite 63 Objet24-Bedienungsanleitung 3. Wenn Sie auf eine Ecke des Rahmens klicken, ändert sich der Mauszeiger, um anzuzeigen, dass das Objekt rotiert werden kann. Abbildung 5-29: Ein Objekt manuell drehen 4. Ändern Sie das Objekt mit den Pfeiltasten oder mit der Maus.

  • Seite 64: Ausrichtung Eines Objekts Ändern

    Arbeiten mit Objet Studio So setzen Sie alle Änderungen, die mit dem Dialogfeld Transformieren durchgeführt wurden, wieder zurück:  Klicken Sie auf Aktionen abbrechen Nach dem Schließen des Dialogfelds Transformieren klicken Sie auf Rückgängig (auf dem Menüband Modelleinstellungen oder im Menü Bearbeiten), um alle mit diesem Dialogfeld vorgenommenen Änderungen rückgängig zu machen.

  • Seite 65: Modellausrichtung Fixieren

    Objet24-Bedienungsanleitung 3. Klicken Sie auf der Ausrichtungssymbolleiste auf das entsprechende Symbol zum Ändern der Ausrichtung. Oder – Ebenenausrichtung Wählen Sie im Menü Extras die Option wählen Sie eine Ausrichtungsoption. Abbildung 5-32: Menü Extras, Optionen Ebenenausrichtung So brechen Sie die Ebenenauswahl nach der Neuausrichtung von Objekten auf der Bauplattform ab: ...

  • Seite 66: Anzeigeoptionen

    Arbeiten mit Objet Studio Anzeigeoptionen Objekte Im Menü Ansicht können Sie die Art und Weise ändern, in der Objekte anzeigen angezeigt werden. Bei der Standardmethode werden die Modelle auf der Bauplattform als massive („schattierte“) Objekte angezeigt. Abbildung 5-33: Baugruppen- und Modellanzeige in der Ansicht Schattiert Die übrigen Anzeigeoptionen sind Drahtmodell und Punkte.
  • Seite 67 Objet24-Bedienungsanleitung So zeigen Sie Objekte in Kastenform mit den maximalen Abmessungen anstatt ihrer Form an:  Wählen Sie im Menü Ansicht die Menüoption Begrenzungsrahmen anzeigen Abbildung 5-35: Mit Begrenzungsrahmen angezeigtes Modell So zeigen Sie den Bereich um Objekte herum an, der für das Stützmaterial (zum Erstellen einer matten Oberfläche) benötigt wird:...

  • Seite 68: Bildschirmlayout

    Arbeiten mit Objet Studio Bildschirm- Objet Studio passt automatisch das Standardbildschirmlayout an, um die layout optimalen Ansichten der Bauplattform und des Modellbaums zu zeigen. Durch Ändern des Bildschirmlayouts können Sie Modelle aus verschiedenen Blickwinkeln anzeigen. So ändern Sie das Bildschirmlayout ...

  • Seite 69: Plattformpers-Pektive

    Objet24-Bedienungsanleitung Abbildung 5-40: Bildschirmlayout mit 4 Ansichten Plattformpers- Die Standardperspektive der Bauplattform ist „isometrisch.“ Sie können pektive die Perspektive des aktiven Fensters mit einer von zehn Optionen ändern. So ändern Sie die Perspektive der Bauplattform im aktiven Fenster: 1. Öffnen sie auf dem Menüband Plattformeinstellungen die Flyout- Symbolleiste Perspektive.
  • Seite 70 Arbeiten mit Objet Studio Plattform- Um die Plattform und die Modelle aus unterschiedlichen Richtungen positionierung anzusehen, können sie die Plattform auf der Plattform verschieben und ihre Anzeigewinkel verändern. So verschieben Sie die Plattform im Objet Studio-Bildschirm.  Drücken Sie das Mausrad, während Sie die Maus bewegen. Abbildung 5-42: Plattform nach dem Verschieben in die Objet Studio-Anzeige So rotieren Sie die Plattform manuell: ...

  • Seite 71: Objektfarben Einrichten

    Objet24-Bedienungsanleitung Objektfarben Die Farben der Objekte auf der Bauplattform können angeben, wie sie einrichten gedruckt werden. Mit Objet Studio können Sie die Farbanzeige auswählen, damit Sie das Material, die Oberfläche von Objekten einfach erkennen können. So wählen Sie aus, welche Farben angezeigt werden: ...

  • Seite 72: Große Datei Ändern

    Arbeiten mit Objet Studio Große Datei Wenn Sie mit einem detaillierten Modell arbeiten müssen, das aus einer ändern Vielzahl von Polygonen besteht, können Sie die Anzeige und Änderung in Objet Studio beschleunigen, indem Sie die Anzahl der Polygone auf dem Bildschirm verringern.
  • Seite 73 Objet24-Bedienungsanleitung Polygonverringerung aktivieren 3. Wählen Sie Polygonverringerung (Prozent) 4. Wählen Sie 5. Geben Sie den Prozentsatz aller anzuzeigenden Polygone an. Übernehmen Wenn Sie auf klicken, ändert sich die Anzeige. Hinweis: Die Einstellung hat Auswirkungen auf die statische Anzeige (wenn das Objekt nicht verschoben wird).

  • Seite 74: Zoomoptionen

    Arbeiten mit Objet Studio Zoomoptionen Beim Ändern von Objekten müssen Sie sie oft mit unterschiedlichen Zoomstufen anzeigen. So ändern Sie die Zoomstufe:  Öffnen Sie auf dem Menüband die Zoom-Flyout-Symbolleiste und wählen Sie eine Option aus: Zoom Objekt Zoom Plattform Zoom nach Rechteck Abbildung 5-49: Zoom-Flyout-Symbolleiste ...

  • Seite 75: Fertiggestellte Plattformen Verarbeiten

    Objet24-Bedienungsanleitung Fertiggestellte Plattformen verarbeiten Nachdem Sie alle Objekte ordnungsgemäß auf der Bauplattform platziert haben, speichern Sie die Plattform als objtf-Datei, die zur Herstellung zum 3D-Drucker übertragen wird. Bevor Sie die Plattform speichern, können Sie prüfen, ob bei der Herstellung keine Probleme auftreten. Sie können auch berechnen, wie viel Material bei der Produktion verbraucht wird und wie lange die Produktion dauert.

  • Seite 76: Produktionsschätzungen

    Arbeiten mit Objet Studio Produktions- Bei Objet Studio können Sie die für die Herstellung der Plattformen schätzungen erforderliche Zeit und Materialressourcen berechnen, bevor Sie sie an den Drucker übertragen. Die Zeit, die Objet Studio für diese Berechnung braucht, ist von der Anzahl der Objekte auf der Plattform und deren Komplexität abhängig.
  • Seite 77 Objet24-Bedienungsanleitung Falls die Datei mit der Bauplattform nicht gespeichert wurde, wird das Dialogfeld Speichern unter angezeigt, damit Sie die Datei jetzt speichern können. Objet Studio prüft nun, ob ein Problem mit der Positionierung der Objekte auf der Plattform vorliegt. Ist dies der Fall, werden die betroffenen Objekte in Spezialfarben dargestellt (siehe „Validieren der...

  • Seite 78: Zusätzliche Funktionen Bei Objet Studio Anwenden

    Arbeiten mit Objet Studio Zusätzliche Funktionen bei Objet Studio anwenden Objekte teilen Sie können die Funktion Objekt zerlegen verwenden, um Objekte herzustellen, die größer als die Plattform sind, indem Sie das Modell in mehrere Teile unterteilen. Mit dieser Funktion stellen Sie nur einen bestimmten Abschnitt des Modells her.

  • Seite 79: Auswahl Der Stärke Des Stützmaterials

    Objet24-Bedienungsanleitung Auswahl der Beim Herstellen von Modellen füllt das Stützmaterial einen Teil der hohlen Stärke des und leeren Abschnitte aus (siehe „Modellausrichtung“ auf Seite 5-20). Stützmaterials Objet Studio ermöglicht es Ihnen, die Festigkeit der mit dem Stützmaterial hergestellten Struktur zu korrigieren. Diese Anpassung ist bei der Herstellung großer/massiver oder kleiner/empfindlicher Modelle sinnvoll.

  • Seite 80: Hohl": Modelle Mit Stützmaterial Füllen

    Arbeiten mit Objet Studio „Hohl“: Viele aus STL-Dateien auf der Bauplattform angeordnete Objekte sind Modelle mit „massiv.“ Dies bedeutet, dass das Modell beim Drucken vollständig mit Stützmaterial Modellmaterial ausgefüllt wird. Dies ist besonders bei großen Objekten oft füllen unnötig. Stattdessen kann das Modell mit weniger kostspieligem Stützmaterial gefüllt werden.

  • Seite 81: Anzeige Des Objektquerschnitts

    Objet24-Bedienungsanleitung Anzeige des Mit der Funktion Abschnitt können Sie den Innenraum eines Objekts Objektquer- anzeigen, indem Sie es auf einer beliebigen Achse „schneiden“. Sie können schnitts das Objekt dann ändern, um den Innenraum aus verschiedenen Blickwinkeln zu betrachten. Dies kann für die Auswahl der Art der Stützung bei der Herstellung des Modells entscheidend sein (siehe...

  • Seite 82: Bildschirmanzeige Als Bilddatei Speichern

    Arbeiten mit Objet Studio Bildschirm- Sie können das im aktiven Anzeigefenster angezeigte Bild als Grafikdatei anzeige als speichern. Bilddatei So speichern Sie die Bildschirmanzeige als Bild: speichern Strg+B 1. Drücken Sie Oder – Wählen Sie im Menü Objet Studio-Befehlsmenü die Menüoption Bitmap speichern Das Dialogfeld Bitmap speichern wird geöffnet.

  • Seite 83: Objet-Bauplattformen Exportieren Und Importieren

    Objet24-Bedienungsanleitung Objet-Bau- In Objet Studio werden Bauplattformen als objtf-Dateien abgelegt. plattformen Diese Dateien beinhalten Anweisungen für Objet Studio und die Objet-3D- exportieren Drucker für die Anzeige und Erstellung der auf der Bauplattform benutzten STL-Dateien. Um all diese Dateien, aus denen die Bauplattform importieren besteht, zur Lagerung und Übertragung an andere Standorte zu speichern,...

  • Seite 84: Anpassen Von Objet Studio

    Arbeiten mit Objet Studio Anpassen von Objet Studio Sie können Objet Studio anpassen, damit es ihren bestimmten Arbeitsanforderungen und Bedürfnissen entspricht. Folgende Funktionen können angepasst werden: • Erstellen einer Schnellzugriffssymbolleiste für häufig verwendete Befehle. • Ändern der Position der Schnellzugriffssymbolleiste. •...

  • Seite 85: Menüband Ausblenden

    Objet24-Bedienungsanleitung 3. So wählen Sie aus einer größeren Vielfalt von Befehlen aus: • Wählen Sie im Menü Schnellzugriffssymbolleiste anpassen (siehe Weitere Befehle Abbildung 5-62 auf Seite 48) die Menüoption Oder – • Klicken Sie mit der rechten Maustaste auf das Symbol Objet Studio- Befehle oder irgendwo anders auf dem Menüband und wählen Sie...

  • Seite 86: Farben Anzeigen

    Arbeiten mit Objet Studio Farben Einige der Farben für die Anzeige bei Objet Studio und für die Anzeige der anzeigen Objekte auf der Bauplattform können Sie kundenspezifisch anpassen. So ändern Sie die Anzeigefarben auf Objet Studio-Bildschirmen: Farben definieren 1. Wählen Sie im Menü Extras die Menüoption Das Dialogfenster Farben definieren wird geöffnet.

  • Seite 87: Tastenkombinationen

    Objet24-Bedienungsanleitung Farbthemen ändern Objet Studio bietet eine Auswahl von vier Hintergrundfarbthemen: Blau, Schwarz, Silber und Aqua. Abbildung 5-68: Hintergrundfarbthemen So ändern Sie das Farbthema: • Wählen Sie im Menü Stil eine der folgenden Optionen aus. Tasten- Sie können Tastenkombinationen für häufig verwendete Befehle kombinationen definieren.

  • Seite 88: Einrichten Der Benutzereinstellungen

    Arbeiten mit Objet Studio Anpassen 3. Klicken Sie auf Das Dialogfeld Tastatur anpassen wird geöffnet. Abbildung 5-70: Dialogfeld Tastatur anpassen 4. Wählen Sie den Befehl Kategorien, um alle Befehle in dieser Kategorie anzuzeigen, z. B. alle Befehle für die Modelleinstellungen. Die aktuellen Tastaturkombinationen werden angezeigt.

  • Seite 89: Funktionen Im Profimodus

    Objet24-Bedienungsanleitung Funktionen im Profimodus Einige erweiterte Funktionen von Objet Studio können nur im Profimodus aufgerufen werden. So sehen Sie die aktuellen Einstellungen von Objet Studio:  Öffnen Sie das Menü Extras. Abbildung 5-72: Menü Extras, mit ausgewähltem Profimodus Wenn der Profimodus aktiviert ist, werden die erweiterten Funktionen angezeigt.

  • Seite 90: Standardeinstellungen

    Arbeiten mit Objet Studio Standard- Sie können die Standardeinstellungen mehrerer Objet Studio-Funktionen einstellungen auf der Registerkarte Erweitert des Dialogfelds Optionen steuern. So zeigen Sie das Dialogfeld Optionen an:  Wählen Sie im Menü Extras den Punkt Optionen aus. Oder – Wählen Sie im Objet Studio-Befehlsmenü...

  • Seite 91: Opengl-Treiberkonfiguration

    Objet24-Bedienungsanleitung OpenGL- Der OpenGL-Treiber zeigt die 3D-Graphiken auf Ihrem Bildschirm an. Treiberkonfi- Normalerweise brauchen seine Einstellungen nicht geändert zu werden. guration Wenn Sie in der Art und Weise, wie Objet Studio Objekte anzeigt, ein Problem vermuten, können Sie die Treibereinstellungen mit der OpenGL- Treiberkonfiguration überprüfen und konfigurieren.
  • Seite 92 Arbeiten mit Objet Studio Wenn Sie die Werte anzeigen und sie ändern möchten, klicken Sie auf Format wählen Alternativ können Sie auswählen und die Werte in diesem Dialogfeld ändern. So testen Sie die Treiberkonfiguration und geben die empfohlene Pixel- Format-ID ein: Format wählen 1.

  • Seite 93: Zusätzliche Objet Studio-Hilfe

    Objet24-Bedienungsanleitung Zusätzliche Objet Studio-Hilfe Objet Studio-Hilfe bietet Anleitungen und Informationen am Bildschirm, während Sie arbeiten. So zeigen Sie die Objet Studio-Hilfe an:  Klicken Sie auf der Standardsymbolleiste Objet und dann auf Studio-Hilfe Abbildung 5-78: Hilfeoptionen Sie können außerdem Informationen über die folgenden Themen anzeigen: •...
  • Seite 94 Arbeiten mit Objet Studio Registerkarte Über Auf der Registerkarte Über Objet Studio werden die Versionsnummer von Objet Studio Objet Studio sowie grundlegende Informationen über Ihren Computer angezeigt. Abbildung 5-80: Registerkarte Über Objet Studio Registerkarte Auf der Registerkarte Materialmodul werden Details über das installierte Materialmodul Materialmodul angezeigt.
  • Seite 95 Objet24-Bedienungsanleitung Registerkarte Auf der Registerkarte Funktionslizenz werden die Objet Studio-Funktionen Funktionslizenz angezeigt, die mit Ihrer Lizenz zur Verfügung stehen. Abbildung 5-82: Registerkarte Funktionslizenz Klicken Sie auf , um die Details für jede Funktion zu erweitern. • Modi zeigt die verfügbaren Druckmodi.

  • Seite 96: Druckaufträge Überwachen Und Verwalten

    Arbeiten mit Objet Studio Druckaufträge überwachen und verwalten Im Bildschirm Job Manager von Objet Studio können Sie die an den Drucker gesendete Aufträge überwachen und verwalten. Zwischen Objet Studio auf Client-Workstations und Objet Studio auf dem Computer, der direkt an den 3D-Drucker angeschlossen ist, der Server-Workstation, bestehen ein paar Unterschiede.
  • Seite 97 Objet24-Bedienungsanleitung Der Bildschirm Job Manager ist in Fenster unterteilt: • Warteschlange • Druckfortschritt • Verlauf • Verfügbare Ressourcen • Materialverbrauch • Plattformvorschau • Abfall Warteschlange Auf dem Server listet die Warteschlange die letzten 15 Aufträge auf, die von Client-Computern gesendet wurden. Auf Client-Workstations listet die Warteschlange Aufträge auf, die von diesem Computer an den...

  • Seite 98: Druckeranschluss Einrichten

    Arbeiten mit Objet Studio Verlauf Das Verlaufsfenster zeigt die Informationen für die letzten 50 Aufträge und ihren endgültigen Status an. Sie können einen Auftrag aus dem Verlauf zur Warteschlange ziehen, um die Plattform erneut zu drucken. Verfügbare Das Fenster Verfügbare Ressourcen enthält grafische Anzeigen, die die Ressourcen Menge an verbleibendem, verfügbarem Druckmaterial angeben.

  • Seite 99: Offlinemodus

    Objet24-Bedienungsanleitung 3. Geben Sie den Computernamen oder die IP-Adresse ein oder klicken Durchsuchen Sie auf , um danach zu suchen und den Namen oder die Adresse auszuwählen. Abbildung 5-85: Anschluss an einen Drucker (B) 4. Klicken Sie auf Wenn die Verbindung hergestellt ist, ist Objet Studio konfiguriert, um Druckaufträge für diesen Drucker vorzubereiten.
  • Seite 100 Arbeiten mit Objet Studio Verbinden 2. Klicken Sie im Dialogfeld Drucker einrichten auf (siehe Abbildung 5-84). Abbildung 5-86: Objet Studio von einem Drucker trennen (A) 3. Löschen Sie im Dialogfeld Druckerverbindung den Computernamen bzw. die IP-Adresse. Abbildung 5-87: Objet Studio von einem Drucker trennen (B) 4.
  • Seite 101 Objet24-Bedienungsanleitung 6. Bestätigen Sie in der Popup-Meldung, dass Sie im Offlinemodus Nein arbeiten möchten, indem Sie auf klicken. Abbildung 5-88: Offlinemeldung Wenn Objet Studio sich im Offlinemodus befindet, können Sie es so konfigurieren, dass es Druckaufträge für unterschiedliche Drucker vorbereitet.

  • Seite 102: Remote-Druckeranschluss Einrichten (Client-Modus)

    Arbeiten mit Objet Studio Remote- Wenn Sie Objet Studio zum ersten Mal in einer Client-Installation öffnen, Drucker- werden sie dazu aufgefordert, eine Verbindung zu einem Objet- anschluss Servercomputer herzustellen, der Jobs an einen 3D-Drucker sendet. Dazu einrichten muss der Servercomputer in Betrieb und an das lokale Netzwerk (Client-Modus) angeschlossen sein.
  • Seite 103 Objet24-Bedienungsanleitung Die folgenden Operationen stehen auf dem Menüband des Job Manager zur Verfügung: Gruppe Symbol Zweck Client: Richtet die Serververbindung ein. Siehe Drucker „Remote-Druckeranschluss einrichten (Client-Modus)“ auf Seite 66. Server: Richtet die Druckerverbindung ein. Siehe „Druckeranschluss einrichten“ auf Seite 62.
  • Seite 104 Arbeiten mit Objet Studio Zusätzlich zu den Menübefehlssymbolen können Sie Befehle auf Kontext- (Popup-)Symbolleisten und vom Menü Auftrag in der Standardsymbolleiste verwenden. Neustart Löschen Anhalten Fortsetzen Bearbeiten Zeitplanung Gepackten Job exportieren Abbildung 5-92: Symbole in der Popup-Symbolleiste (Server) Löschen Bearbeiten Abbildung 5-93: Symbole in der Popup-Symbolleiste (Client-Workstation) Hinweis: Die meisten der Symbole und Menübefehle sind nur aktiv, wenn ein...

  • Seite 105: Bedienerwarnungen Konfigurieren

    Objet24-Bedienungsanleitung Bediener- Objet Studio kann Sie (und andere Personen) über den Status der Jobs, die warnungen zum Drucken an den Server gesendet wurden, benachrichtigen. Dies ist konfigurieren besonders bei lange dauernden Druckaufträgen sinnvoll, wenn der Bediener nicht am Drucker sitzt. Sie können sich über folgende Ereignisse benachrichtigen lassen: •...

  • Seite 106: Plattform Drucken

    Arbeiten mit Objet Studio Details 3. Klicken Sie auf Abbildung 5-97: Ereignisauswahl für Benachrichtigungen 4. Ändern Sie im Dialogfeld Ereignisberichte die Benachrichtigungsereignisse und klicken Sie dann auf 5. Klicken Sie im Dialogfeld Benachrichtigungen auf Plattform Wenn die Warteschlange einen Auftrag enthält, wird dieser automatisch an drucken den Objet-Drucker übertragen –...
  • Seite 107 Objet24-Bedienungsanleitung Erweiterte Plattformvorschau In diesem Fenster können Sie die Plattform aus verschiedenen Winkeln und in verschiedenen Vergrößerungen anzeigen, ohne den Bildschirm Job Manager zu verlassen. Zusätzlich zur Anzeige des ausgewählten Auftrages im Fenster Plattformvorschau können Sie ein vergrößertes Bauplattformfenster öffnen.

  • Seite 108: Aufträge Bearbeiten

    Arbeiten mit Objet Studio 4. Wählen Sie zur Bestätigung. Auf Servercomputern können Sie die Plattformvorschau dazu verwenden, Objekte dynamisch anzuzeigen, während sie gedruckt werden, und zwar Schicht per Schicht. Damit können Sie den Druckvorgang visuell auf dem Computerbildschirm überwachen. So zeigen Sie den Druckvorgang im Fenster Plattformvorschau an: ...
  • Seite 109 Objet24-Bedienungsanleitung So planen Sie einen Job: 1. Wählen Sie einen Auftrag in der Warteschlange aus und klicken Sie auf auf der Popup-Symbolleiste. 2. Richten Sie im Dialogfeld Planen das Startdatum und die Startzeit für den Auftrag ein. Klicken Sie auf den Pfeil Startdatum, um einen Kalender zu öffnen.
  • Seite 111 Bedienung und Wartung des Objet24-3D-Druckers Starten des Objet24 Druckers ............2 Laden der Modell- und Stützmaterialkartuschen ......4 Modelle herstellen................6 Drucker-Bedienoberfläche – Farbschlüssel ........8 Druckanzeigen..................9 Fortsetzen der Produktion nach Anhalten des Druckvorgangs .................. 10 Drucker im Leerlaufmodus halten ..........11 Außerbetriebnahme des Druckers..........

  • Seite 112: Starten Des Objet24 Druckers

    Bedienung und Wartung des Objet24-3D-Druckers Druckerabdeckung Druckmaterial- und Abfallfach Druckerständer Abbildung 6-1: Der Objet24 3D-Drucker Starten des Objet24 Druckers VORSICHT! • Versuchen Sie nicht, den Objet-Drucker in Betrieb zu nehmen, bevor Sie von einem Stratasys-Customer-Support-Techniker entsprechend eingewiesen wurden. • Beachten Sie alle Sicherheitswarnungen und befolgen Sie die Richtlinien im Kapitel 2.
  • Seite 113 Druckerupgrades installiert. Wenn die Anwendung nicht geöffnet und eine HASP-Meldung angezeigt wird, wenden Sie sich an den Händler oder den Customer-Support von Stratasys. Die Objet-Drucker-Bedienoberfläche wird geöffnet (siehe Abbildung 6-3). Über diese Oberfläche erfolgt die gesamte Überwachung und Steuerung des Druckers.

  • Seite 114: Laden Der Modell- Und Stützmaterialkartuschen

    Bedienung und Wartung des Objet24-3D-Druckers Laden der Modell- und Stützmaterialkartuschen Objet24 verwenden zwei Kartuschen mit Modellmaterial und zwei Kartuschen mit Stützmaterial. Jede Kartusche wiegt ein Kilogramm (in vollem Zustand). Zur Veranschaulichung dient eine grafische Darstellung der Kartuschen mit Angabe des aktuellen Gewichts auf der Drucker- Bedienoberfläche (siehe Abbildung 6-3).
  • Seite 115 Objet24-Bedienungsanleitung Tipps für das Austauschen der Kartuschen: • Das Austauschen der Kartuschen ist vor und während des Druckens möglich. Während des Druckens müssen Sie sicherstellen, dass das Laden der neuen Kartusche und das Schließen des Kartuschenfachs innerhalb von drei Minuten abgeschlossen sind. Damit wird garantiert, dass der Druckjob nicht unterbrochen wird.

  • Seite 116: Modelle Herstellen

    Bedienung und Wartung des Objet24-3D-Druckers Modelle herstellen Der Objet24 Drucker stellt Modelle her, indem Druckplattformdateien in der Anwendung Objet Studio vorbereitet und dann von dort an den Drucker gesendet werden. Für Informationen zum Vorbereiten von Modelldateien für den Druckvorgang, siehe „Arbeiten mit Objet Studio“...
  • Seite 117 Objet24-Bedienungsanleitung Auf der Drucker-Bedienoberfläche ändert sich der Druckermodus von Leerlauf zu Druckvorbereitung, während die Drucker’komponenten auf den Druck vorbereitet werden: • Der Druckblock wird aufgewärmt. • Wenn seit dem letzten Druckjob über 48 Stunden vergangen sind, wird das Druckmaterial in den Druckköpfen ausgespült und ausgetauscht, um die Qualität des Drucks sicherzustellen.

  • Seite 118: Drucker-Bedienoberfläche - Farbschlüssel

    Bedienung und Wartung des Objet24-3D-Druckers Eine Überwachung anhand der Statusanzeigen für den Drucker ist möglich, indem Sie die Anzeige auf der Bedienoberfläche des Druckers umschalten. Klicken Sie hierzu auf die Anzeigeumschalttaste auf der Drucker-Bedienoberfläche. Vakuumpegel des Blocktemp. hinter Systems den Druckköpfen Temp.

  • Seite 119: Druckanzeigen

    Objet24-Bedienungsanleitung Druckanzeigen Wenn Sie einen Druckauftrag von Objet Studio an den Drucker übertragen, ändert sich die Anzeige auf der Drucker-Bedienoberfläche, und der Drucker ist online (siehe Abbildung 6-8); • Der Modus ändert sich von Druckvorbereitung zu Drucken. • Die bestimmte ausgeführte Aktivität wird in Feld „aktuelle Aktivität“...

  • Seite 120: Fortsetzen Der Produktion Nach Anhalten Des Druckvorgangs

    Bedienung und Wartung des Objet24-3D-Druckers Fortsetzen der Produktion nach Anhalten des Druckvorgangs Wenn der Druckvorgang unterbrochen wird, hört Objet Studio auf, Schichten an den Drucker zu schicken. Dies kann zum Beispiel dann vorkommen, wenn das Druckmaterial in der Mitte eines Druckjobs zu Ende geht und Sie die leere Kartusche nicht sofort austauschen.

  • Seite 121: Drucker Im Leerlaufmodus Halten

    Sie den Druckvorgang nur von der Drucker- Bedienoberfläche aus fortsetzen. Drucker im Leerlaufmodus halten Zwischen den Druckaufträgen kann der Objet24-Drucker bis zu einer Woche eingeschaltet bleiben. Wenn der Drucker länger als eine Woche nicht verwendet wird, führen Sie mit dem Außerbetriebnahmeassistenten automatisch alle vor dem Ausschalten des Druckers erforderlichen Vorgänge aus (siehe „Außerbetriebnahme des Druckers,“...
  • Seite 122 Bedienung und Wartung des Objet24-3D-Druckers So schalten Sie den Drucker in den Modus Leerlauf.  Klicken Sie im Menü Datei auf der Drucker-Bedienoberfläche auf Verlassen Hinweis: Der Drucker bleibt nun im Modus Leerlauf, bis Sie die ObjetDruckanwendung öffnen und wieder mit dem Drucken beginnen.

  • Seite 123: Außerbetriebnahme Des Druckers

    Objet24-Bedienungsanleitung Außerbetriebnahme des Druckers Erst wenn Sie länger als eine Woche nicht mit dem Objet-Drucker arbeiten, müssen Sie ihn außer Betrieb nehmen. Andernfalls kann der Drucker im Leerlauf-Modus eingeschaltet bleiben. Während des Außerbetriebnahmevorgangs werden Druckmaterialien aus den Druckerkomponenten gespült. Um zu verhindern, dass dabei wertvolles Material herausgespült wird, sollten mindestens einmal pro...
  • Seite 124 Bedienung und Wartung des Objet24-3D-Druckers Assistent ohne Aufsicht ausführen 2. Wählen Sie , wenn Sie nicht gerade bestimmte Aspekte während der Außerbetriebnahme selbst steuern möchten. Hinweis: Wenn Sie Assistent ohne Aufsicht ausführen wählen, wird der Assistent den Druckercomputer am Ende des Vorgangs automatisch abschalten.

  • Seite 125: Material Spülen/Füllen-Assistent

    Objet24-Bedienungsanleitung Nachdem diese Arbeitsschritte abgeschlossen sind, erscheint das abschließende Dialogfeld des Assistenten. Wählen Sie, ob Sie den Computer im Objet-Drucker jetzt ausschalten möchten. Abbildung 6-14: Bestätigungsbildschirm Computer ausschalten 5. Um den Objet-Drucker vollständig außer Betrieb zu nehmen und die Spannungsversorgung auszuschalten, wählen Sie...
  • Seite 126 Bedienung und Wartung des Objet24-3D-Druckers Weiter 3. Wählen Sie die erforderliche Prozedur und klicken Sie auf Hinweis: Bevor Sie fortfahren, sollten Sie sicherstellen, dass die erforderlichen Kartuschen für die ausgewählte Prozedur zur Verfügung stehen. 4. Laden Sie die erforderlichen Kartuschen, schließen Sie das Fach und bestätigen Sie dies im Assistentenbildschirm.
  • Seite 127 Objet24-Bedienungsanleitung 6. Wenn Kartuschen mit Reinigungsflüssigkeit in den Drucker geladen sind, werden Sie vom Assistenten aufgefordert, sie zu entfernen. Bestätigen Sie dies im Assistentenbildschirm und klicken Sie auf Weiter Abbildung 6-19: Abschlussbildschirm des Assistenten Nach der Vorbereitung des Druckers auf einen verlängerten Außerbetriebnahmezeitraum führen Sie den Außerbetriebnahmeassistent...

  • Seite 128: Wartung Des Druckers

    Bedienung und Wartung des Objet24-3D-Druckers Wartung des Druckers Damit der Objet-3D-Drucker optimal arbeiten kann, müssen regelmäßige Wartungsarbeiten durchgeführt werden. Führen Sie die Arbeitsschritte in den nachstehend aufgeführten Abständen aus, um eine optimale Leistung zu erzielen. Sicherung und Wiederherstellung der Druckereinstellungen Zeitplan für...

  • Seite 129: Reinigen Der Druckköpfe

    Druckblock ist zu gewährleisten, dass die Druckerdüsen nicht verstopft sind. Ein Assistent führt Sie durch diesen Vorgang und passt die Komponenten des Druckers für die Reinigung an. Damit Ihr Objet24- Drucker optimal funktioniert, reinigen Sie die Druckköpfe nach jedem Druckjob, wenn Sie das Modell von der Bauplattform entfernen. Die Prozedur dauert ungefähr 20 Minuten ausgeführt werden.
  • Seite 130 Bedienung und Wartung des Objet24-3D-Druckers WARNUNG: Die Düsenplatten des Druckkopfes (untere Fläche) können heiß sein. Berühren Sie sie nicht mit bloßen Händen, und arbeiten Sie vorsichtig. 6. Stellen Sie den Spiegel auf die Bauplattform. 7. Ziehen Sie die Handschuhe an.

  • Seite 131: Pattern Test

    Objet24-Bedienungsanleitung Pattern Test Der Pattern Test ist eine grundlegende Überprüfung der Fähigkeit des Druckers zur Herstellung von Qualitätsmodellen. Er zeigt den Zustand der Düsen in den Druckköpfen. Führen Sie diesen Test daher wöchentlich durch, oder wenn Sie ein Druckerproblem vermuten.

  • Seite 132: Verbessern Der Druckqualität

    2. Führen Sie die Entleerungssequenz durch. 3. Nehmen Sie den Pattern Test vor. Falls das Ergebnis des Pattern Tests dann immer noch schlecht ist:  Holen Sie Rat bei Ihrem Stratasys-Serviceanbieter ein, der Sie beim Ersetzen von fehlerhaften Druckköpfen unterstützt. Reinigen und Nach der Reinigungssequenz entfernt ein Gummiwischer überschüssiges...
  • Seite 133 Objet24-Bedienungsanleitung 2. Starten Sie den Assistenten für die Wischerreinigungaus dem Menü Optionen der Drucker-Bedienoberfläche. Abbildung 6-27: Starten des Assistenten für die Wischerreinigung Weiter 3. Klicken Sie im Startbildschirm auf 4. Vergewissern Sie sich, dass die Bauplattform leer und die Druckerabdeckung geschlossen ist.
  • Seite 134 Bedienung und Wartung des Objet24-3D-Druckers 5. Wenn folgender Bildschirm eingeblendet wird, öffnen Sie die Abdeckung des Druckers. Abbildung 6-29: Wischerreinigungsassistent für die Schritte 6 bis9 6. Ziehen Sie die Reinigungshandschuhe an. 7. Entfernen Sie noch am Wischer und dessen Umgebung verbliebenes Material mit dem Reinigungstuch und einer reichlichen Menge Reinigungsflüssigkeit.
  • Seite 135 Objet24-Bedienungsanleitung 11. Bestätigen Sie dies im Assistentenbildschirm und klicken Sie auf Weiter Abbildung 6-31: Bestätigungsbildschirm Erledigt 12. Klicken Sie zum Beenden des Assistenten auf 6–25 DOC-14024_DE Rev. A...

  • Seite 136: Reinigen Und Auswechseln Des Rollerabfallkollektors

    Bedienung und Wartung des Objet24-3D-Druckers Reinigen und Normalerweise müssen Sie den Rollerabfallkollektor nicht überprüfen und Auswechseln reinigen. Dies wird während normaler Wartungen durch einen Customer- des Rollerab- Support-Techniker durchgeführt. Gelegentlich könnte jedoch eine fallkollektors Blockage oder ein beschädigte Klinge zu Materialleckagen auf der Bauplattform führen.
  • Seite 137 Objet24-Bedienungsanleitung 4. Tragen Sie Schutzhandschuhe. 5. Lösen Sie die beiden seitlichen Schrauben zur Sicherung der UV- Lampen-Baugruppe und entfernen Sie die Baugruppe. Montage- schrauben Abbildung 6-34: Montageschrauben UV-Lampenbaugruppe 6. Schieben Sie den Druckblock ganz nach vorne im Drucker, bis die Verriegelung des Rollerabfallkollektors freigegeben wird.
  • Seite 138 Bedienung und Wartung des Objet24-3D-Druckers 8. Unterstützen Sie den Rollerabfallkollektor mit einer Hand, und lösen Sie die Schrauben mit einem 3 mm-Innensechskantschlüssel. 9. Ziehen Sie den Rollerabfallkollektor heraus, ohne die Klinge zu berühren oder zu beschädigen. WARNUNG: Die Klinge ist sehr scharf! Bitte Vorsicht walten lassen.

  • Seite 139: Ausrichten Der Druckköpfe

    Objet24-Bedienungsanleitung Abbrechen 7. Klicken Sie im Assistentenbildschirm auf , um die Bauplattform in die frühere Stellung zurückzubringen. Ausrichten der Sie sollten die Ausrichtung der Druckköpfe überprüfen – Druckköpfe • einmal monatlich • wenn die Modellqualität auch nach Reinigung der Düsenplatte auf der Unterseite des Druckblocks nicht zufriedenstellend ist (siehe „Reinigen...
  • Seite 140 Bedienung und Wartung des Objet24-3D-Druckers 6. Vergewissern Sie sich, dass die Folie flach aufliegt, und kleben Sie sie auf der Plattform fest. 7. Markieren Sie im Assistenten das Kontrollkästchen zur Bestätigung, Weiter dass die Folie auf der Bauplattform liegt, und klicken Sie auf Der Drucker druckt den Druckkopf-Ausrichtungstest auf die Folie.
  • Seite 141 Objet24-Bedienungsanleitung Der erste von mehreren Ausrichtungsbildschirmen wird eingeblendet. Abbildung 6-43: Kopfausrichtungsbildschirm 11. Wählen Sie im Kopfausrichtungsbildschirm die Ziffer, die angibt, welche Linienpaare der oberen und unteren Reihe auszurichten sind. Hinweis: Da die Ausrichtung der mittleren Linien optimal ist, wird im Assistentenbildschirm standardmäßig die Ziffer „8“...

  • Seite 142: Justieren Der Wägezellen

    Bedienung und Wartung des Objet24-3D-Druckers 14. Im folgenden Bildschirm können Sie wählen, ob Sie die Ausrichtung wiederholen oder den Assistenten beenden möchten. • Wenn die senkrechten Linien eines Druckkopfes an einem der beiden Enden am engsten ausgerichtet waren, wählen Sie Ja, um...
  • Seite 143 Objet24-Bedienungsanleitung Justieren der Wägezellen: 1. Starten Sie den Wägezellen-Kalibrierungsassistenten aus dem Menü Optionen (siehe Abbildung 6-27 auf Seite 23). 2. Wählen Sie eine bzw. mehrere zu kalibrierende Wägezellen, und Weiter klicken Sie auf Abbildung 6-46: Auswahl der Wägezellen 3. Entfernen Sie die Kartusche bzw. den Behälter nach Anweisungen des Assistenten und schließen Sie den Materialeinschub.
  • Seite 144 Bedienung und Wartung des Objet24-3D-Druckers 5. Beobachten Sie die Anzeige der Zahlen im folgenden Assistentenbild- schirm, und warten Sie, bis der Wert relativ stabil ist: zwei Einheiten über bzw. unter dem angezeigten Durchschnittswert. Abbildung 6-48: Niveaustabilisierung Weiter 6. Aktivieren Sie das Kontrollkästchen und klicken Sie auf Falls Sie mehrere Wägezellen justieren möchten, erscheint nun das...

  • Seite 145: Auswechseln Des Geruchsfilters

    So tauschen Sie den Geruchsfilter aus: 1. Ziehen Sie den Filtereinschub auf der Druckerrückseite heraus. Einschub Geruchsfilter Abbildung 6-50: Rückseite des Objet24 -Druckers 2. Entfernen Sie den benutzten Filter (Sie können ihn unter dem Einschub herausschieben.) Abbildung 6-51: Geruchsfilter im Einschub 3.
  • Seite 146 Bedienung und Wartung des Objet24-3D-Druckers 2. Vergewissern Sie sich, dass die Bauplattform leer ist, und bestätigen Sie dies im Assistentenbildschirm. Schließen Sie danach die Weiter Druckerabdeckungund klicken Sie auf Abbildung 6-52: „Bestätigungsbildschirm Leere Plattform“ Die Achsen fahren in die „Ausgangsstellung“.
  • Seite 147 Objet24-Bedienungsanleitung 4. Lösen Sie die beiden seitlichen Schrauben zur Befestigung der UV-Lampen-Baugruppe am Drucker. Montage- schrauben Abbildung 6-54: UV-Lampenbaugruppe 5. Entfernen Sie die Baugruppe, und stellen Sie sie auf eine ebene Fläche. 6. Lösen Sie die Schrauben für die Befestigung der UV- Lampenabdeckung, und entfernen Sie die Abdeckung.
  • Seite 148 Bedienung und Wartung des Objet24-3D-Druckers 7. Lösen Sie die beiden Schrauben für die Befestigung des UV-Reflektors. Reflektor- schrauben Abbildung 6-56: UV-Reflektorschrauben 8. Entfernen Sie den UV-Reflektor, indem Sie ihn leicht anheben und ihn dann im Winkel von unten aus dem Gehäuse herausziehen.
  • Seite 149 Objet24-Bedienungsanleitung 11. Vergewissern Sie sich, dass das Kabel der UV-Lampe angebracht ist, und ziehen Sie die Montageschrauben an. Abbildung 6-58: Kabelposition beim Installieren der UV-Lampe 12. Bringen Sie die Lampenabdeckung, und ziehen Sie die Montageschrauben auf der Oberseite fest. 13. Wechseln Sie die UV-Lampenbaugruppe im Drucker aus und vergewissern Sie sich, dass das Kabel zusammen mit der seitlichen Befestigungsschraube in den Schlitz passt.
  • Seite 150 Bedienung und Wartung des Objet24-3D-Druckers Der Assistent schaltet die Lampe ein, um zu prüfen, ob sie korrekt installiert wurde. Wenn die Lampe nicht leuchtet, werden Sie vom Assistenten aufgefordert, die Steckverbindungen zu überprüfen und die Lampe erneut zu installieren. Abbildung 6-61: Abschlussbildschirm des Assistenten 6–40...

  • Seite 151: Austauschen Des Abfallbehälters

    Objet24-Bedienungsanleitung Austauschen Der Abfallbehälter enthält teilweise ausgehärtetes Polymermaterial, das im Betrieb und bei der Wartung des Druckers anfällt. Aus Gründen der Abfallbehälters Sicherheit und des Umweltschutzes sollte dieses Material in einem besonderen, auslaufsicheren Einwegbehälteraufbewahrt werden. Der Behälter hat eine Kapazität von 1,8 Kilogramm Abfallmaterial und reicht normalerweise für eine Druckerbetriebsdauer von Wochen.
  • Seite 152 Bedienung und Wartung des Objet24-3D-Druckers Vorbereiten eines neuen Abfallbehälters: 1. Setzen Sie das Kartongehäuse zusammen, und stanzen Sie die gelochten Abschnitte aus. 2. Falten Sie einen neuen Abfallbeutel, damit er in das Gehäuse passt, und setzen Sie die ’Schraubverbindung des Beutels in das Loch auf der Gehäuseoberseite ein.

  • Seite 153: Reinigung Der Außenklappen

    Objet24-Bedienungsanleitung 7. Verschließen Sie den Karton des neuen Abfallbehälters. Abbildung 6-64: Abfallbehälter mit angeschlossener Entleerungsleitung 8. Bringen Sie die brandsichere Abdeckung auf dem Abfallbehälter an und vergewissern Sie sich, dass die Entleerungsleitung nicht eingeklemmt oder verbogen ist. Abbildung 6-65: Brandsichere Abdeckung auf dem Abfallbehälter installiert Hinweis: Wenn Sie den Drucker ohne Abfallbehälterabdeckung betreiben,...

  • Seite 154: Neu Initiieren-Assistent

    Bedienung und Wartung des Objet24-3D-Druckers Neu initiieren- Einer der Assistenten im Menü Optionen lautet Neu initiieren. Assistent Normalerweise müssen Sie diesen Assistenten nicht ausführen. Der Prozess, der von diesem Assistenten gesteuert wird, wird automatisch als Bestandteil des Druckvorbereitungsmodus (vor dem Beginn des Druckens) ausgeführt.

  • Seite 155: Handhabung Der Modelle

    Handhabung der Modelle Entfernen der Modelle nach dem Drucken ..........2 Entfernen des Stützmaterials..............2 Lagerung der Modelle ................4 7–1 DOC-14024_DE Rev. A...

  • Seite 156: Entfernen Der Modelle Nach Dem Drucken

    Handhabung der Modelle Entfernen der Modelle nach dem Drucken Nach dem Drucken von Modellen sollten Sie diese möglichst lange abkühlen lassen, bevor Sie mit ihnen arbeiten. Wenn keine zusätzlichen Modelle auf dem Drucker hergestellt werden müssen, sollten Sie die gedruckten Modelle bei geschlossener Abdeckung möglichst lange abkühlen lassen.
  • Seite 157 Objet24-Bedienungsanleitung Abbildung 7-1: Objet WaterJet Um ein Modell mit diesem System zu reinigen, stellen Sie es in die Kammer, und richten Sie das Modell und den Wasserstrahl mit den integrierten wasserdichten Eingriffärmeln aus. Über eine Pumpe wird normales Leitungswasser in einem Hochdruckstrahl zugeführt. Ein Wischer hält das Fenster rein.

  • Seite 158: Lagerung Der Modelle

    Handhabung der Modelle Lagerung der Modelle Modelle härten beim Drucken aus und sind danach lange Zeit sicher und stabil. Zur Vermeidung von Deformationen sind jedoch angemessene Lagerbedingungen erforderlich. • Lagern Sie die Modelle bei Raumtemperatur in einer Umgebung mit niedriger Luftfeuchtigkeit. •...
