Seite 3
Anleitung und haftet in keiner Weise für durch die Nutzung dieses Dokuments entstandene beiläufige, mittelbare oder konkrete Schäden, einschließlich Nutzbarkeitsverlust, Datenverlust bzw. -änderung, Verzögerungen, Gewinnausfälle oder nicht erzielte Einsparungen, jedoch nicht hierauf begrenzt. Patente Dieses Produkt ist durch eines oder mehrere der folgenden U.S.-Patente und andere gewährte oder angemeldete Patente geschützt: 6569373 7209797 7364686 7369915 7500846 7604768 7628857 7658976 7725209 7896639 7958841 7991498 7996101 8219234 8278866 8323017 8469692 8781615 8865047 8932511 9017589 9020627 9031680 9227365 Stratasys Ltd. www.stratasys.com DOC-07027 Revision I März 2021 DOC-07027DE Rev. I...
Inhalt 1 Über dieses Handbuch Verwendung dieses Handbuchs Weitere Informationen Revisionsverlauf In diesem Handbuch benutzte Begriffe Zusätzliche Ressourcen Stratasys Academy Stratasys Customer Support GrabCAD Community 2 Sicherheit Sicherheitsvorschriften Symbole und Warnhinweise Sicherheitsrichtlinien Druckerinstallation Druckerbetrieb UV-Strahlung Druckerwartung Modell- und Stützmaterialien UV-Lampen Erste Hilfe bei der Arbeit mit Druckmaterialien Kontakt mit der Haut Kontakt mit den Augen Verschlucken Einatmen Abfallentsorgung 3 Einführung in das 3 D-Drucker Willkommen beim Drucken mit Connex™ Arbeitskonfigurationen Quelldateien STL-Dateien SLC-Dateien VRML-Dateien Druckmaterialien Lagerung...
Seite 5
Sicherheitserwägungen Entsorgung Arbeitsumgebung Anforderungen an die PC-Arbeitsstation Vorbereitung von Dateien zum Arbeiten mit PolyJet-3D-Drucksystemen 3-10 CAD-Dateien in STL-Format konvertieren 3-10 CAD-Dateien in WRL-Format (VRML) konvertieren 3-10 CAD-Dateien in SLC-Format konvertieren 3-11 Software-Anwendungen zum Vorbereiten von Druckjobs 3-12 Arbeitsabläufe 3-13 4 Installieren von Objet Studio So installieren Sie Objet Studio 5 Verwenden von Objet Studio Starten von Objet Studio Objet Studio Bedienoberfläche Menübandbefehle Objet Studio Befehlsmenü Modellbaumstrukturfenster Ausgeblendeten Objekten Eigenschaften zuordnen Modelle für die Herstellung vorbereiten 5-10 objdf-Dateien: Überblick 5-10 Modelldateien 5-11 Anordnen von Objekten auf der Bauplattform 5-11 Öffnen von Objet-Plattformdateien 5-17 Schnellzugriff-Modellbefehle 5-19 Objekte auswählen 5-20 Objekte kopieren und einfügen 5-21...
Seite 6
Ändern von Objekten auf der Bauplattform 5-36 Objekte auf der der Z-Achse positionieren 5-36 Gültige Objektanordnung 5-37 Objekte mit Gitternetz positionieren 5-38 Maßeinheiten 5-39 Modellabmessungen einstellen 5-40 Manuelle Neupositionierung von Objekten 5-41 Ausrichtung eines Objekts ändern 5-43 Objekte gruppieren und Gruppierungen entfernen 5-46 Modellausrichtung fixieren 5-47 Anzeigeoptionen 5-48 Objekte anzeigen 5-48 Bildschirmlayout 5-50 Plattformperspektive 5-52 Objektfarben einrichten 5-54 Laden großer Dateien 5-55 Große Datei ändern 5-56 Zoomoptionen 5-58 Plattformen verarbeiten 5-59 Validieren der Plattform 5-59 Produktionsschätzungen 5-60 Druckmodi...
Seite 7
Objet Studio-Version, Materialmodul und lizenzierte Funktionen 5-86 Druckjobs überwachen und verwalten 5-89 Job Manager-Bildschirm 5-90 Druckeranschluss einrichten 5-92 Offline-Modus 5-94 Remote-Druckeranschluss einrichten (Client-Modus) 5-96 Job Manager-Befehle 5-96 Bedienerwarnungen konfigurieren 5-101 Drucken aus der Job-Warteschlange 5-102 Zusätzliche Serverfunktionen 5-102 6 Bedienung und Wartung des Druckers Starten des Druckers Laden der Modell- und Stützmaterialkartuschen Modelle herstellen Vorbereitung des Druckers Starten des Drucks Drucker-Bedienoberfläche – Farbschlüssel Druckanzeigen 6-10 Fortsetzen der Produktion nach Anhalten des Druckvorgangs 6-11 Druckmaterial ändern 6-15 Drucken mit Bio-Materialien 6-21 Erweiterte Einstellungen 6-21 Drucker im Leerlaufmodus halten 6-25 Außerbetriebnahme des Druckers 6-26 Wartung des Druckers...
Seite 8
Auswechseln des Geruchsfilters 6-82 Austauschen der UV-Lampen 6-83 Eingebaute Prüfungen 6-92 Austauschen des Abfallbehälters 6-99 Reinigung der Außenklappen 6-101 Reinigen der UV-Abschirmung 6-101 7 Handhabung der Modelle Entfernen der Modelle nach dem Drucken Entfernen des Stützmaterials Entfernen der Halterung von Hand Stütze mit Wasserdruck entfernen SUP705 mit Natronlauge entfernen SUP706 mit Natronlauge und Natriummetasilikat entfernen Nachdruckbehandlung Photobleaching für transparente Modelle Lagerung der Modelle DOC-07027DE Rev. I...
Seite 9
Über dieses Handbuch Verwendung dieses Handbuchs Weitere Informationen Revisionsverlauf In diesem Handbuch benutzte Begriffe Zusätzliche Ressourcen Stratasys Academy Stratasys Customer Support GrabCAD Community DOC-07027DE Rev. I...
Objet500Bedienerhandbuch 1 Über dieses Handbuch Verwendung dieses Handbuchs Dieses Bedienerhandbuch enthält Anweisungen für die Installation, den Betrieb und die Wartung von Objet500-3D-Drucksystemen. Es erläutert die Nutzung der Funktionen und stellt praktische Beispiele zum Arbeiten mit dem System zur Verfügung. Wichtig: Lesen Sie das gesamte Kapitel Sicherheit, bevor Sie das System verwenden. Text und Anleitungen in diesem Handbuch basieren auf dem Objet500 3D- Drucker, Softwareversion 58.2 und Objet Studio Softwareversion 9.2. In diesem Handbuch wird vorausgesetzt, dass: • sämtliche Hardware-, Software- und Netzwerkkomponenten Ihres Systems installiert und konfiguriert wurden und einwandfrei arbeiten. • der Bediener über ausreichende Kenntnisse zum Arbeiten mit der ® Windows -PC-Plattform verfügt. Weitere Informationen Besuchen Sie das Stratasys Support Center, um die neueste Version dieses Dokuments herunterzuladen.Dieses Dokument ist im Support Center auch in anderen Sprachen verfügbar. Bei Fragen zu den in dieser Anleitung vorgelegten Informationen, oder wenn Sie Bemerkungen hierzu abgeben bzw. Vorschläge für künftige Ausgaben unterbreiten möchten, schicken Sie bitte eine E-Mail an c- support@stratasys.com. DOC-07027DE Rev. I...
Objet500Bedienerhandbuch 1 Über dieses Handbuch Revisionsverlauf In der folgenden Tabelle sind die wichtigsten Änderungen in jeder Revision dieses Dokuments aufgeführt. Revision Zeitpunkt der Beschreibung Freigabe Rev. I Februar 2021 • Über dieses Handbuch wurde aktualisiert. • Zusätzliche Ressourcen wurde hinzugefügt. • Anforderungen an die PC-Arbeitsstation wurden aktualisiert. • Austausch des Geruchsfilters wurde aktualisiert. • Auswechseln der UV-Lampen wurde aktualisiert. mit Anweisungen zum Auswechseln des UV-Lampenkolbens. • ...
Im Drucker: Die Oberfläche, auf der Modelle produziert werden. Reinigungsflüssigkeit Reinigungsmittel zum Spülen der Modellmaterialleitungen und des Druckblocks, zum vollständigen Entfernen von Modell- und Stützmaterial aus dem System vor dem Laden einer anderen Modellart in den Drucker und vor einer längeren Außerbetriebnahme. Die Reinigungsflüssigkeit wird in Materialkartuschen zur Verfügung gestellt. Client-/Benutzer-Arbeitsplatz Der Arbeitsplatz, auf dem die Software installiert wird, zur Erstellung von Bauplattformen für die Herstellung auf PolyJet-Druckern. (Die Anzahl der Client-Arbeitsplätze ist unbegrenzt.) Connex™ Die zum Drucken von Modellen durch gleichzeitiges Sprühen mehrerer Materialien aus den Druckköpfen benutzte Technik. Anhand dieser Technik können Objet500-Drucker in der Betriebsart „Digitalmaterial“ arbeiten. Digitalmaterial Kombinationen von auf dem Drucker aus den installierten Grundmodellmaterialien hergestellten Modellmaterialien. Betriebsart „Digitalmaterial“ Die zum Drucken eines Jobs mit zwei oder drei verschiedenen Modellmaterialien benutzte Druckerbetriebsart. (Diese Betriebsart kann ebenfalls benutzt werden, um beim Drucken mit einem einzigen Modellmaterial keine Materialaustauschprozedur vornehmen zu müssen.) GrabCAD Print Eine Softwareanwendung zur Vorbereitung von Druckjobs auf einer Vielzahl von 3D-Druckern, einschließlich des Objet500-Connex3-Druckers. Host-/Server-Arbeitsplatz Die Workstation, die direkt mit dem Objet500-Drucker kommuniziert und normalerweise direkt neben ihm ...
Seite 13
Modellmaterial Material zum Bauen von Modellen. Objet Studio Eine Softwareanwendung, die Dateien zum Drucken auf Stratasys PolyJet-Druckern vorbereitet. OBJDF Die Namenserweiterung einer Datei mit Informationen über die Geometrie eines Objekts und und das zum Drucken erforderliche Material. objdf-Dateien werden in Objet Studio erstellt. OBJTF Die Namenserweiterung einer Datei, die alle Informationen enthält, die für einen Modelldruckjob mit PolyJet-3D-Druckern benötigt werden. Mit einer objtf- Datei wird von Objet Studio der Druckauftrag zum PolyJet-3D-Drucker übertragen. OBJZF Die Namenserweiterung einer komprimierten „Wrapper“- Datei, die alle für eine Objet Studio-Bauplattform verwendeten Dateien enthält. Mit Hilfe von objzf-Dateien kann ein Druckauftrag als eine einzige Datei für die komfortable Speicherung und Übertragung gespeichert werden. Objet™-Drucker Der Stratasys-3D-Drucker, für den diese Anleitung bestimmt ist. Druckercomputer Der im Objet500-Drucker eingebaute Computer, der den Drucker steuert. Druckerschnittstelle Die GUI (Graphical User Interface – Grafische Benutzeroberfläche), die zur Steuerung der Objet500- Drucker benutzt wird. Druckersoftware, Software, die auf dem Computer im Objet500-Drucker Drucksteuerungsanwendung ausgeführt wird und alle Druckervorgänge steuert. DOC-07027DE Rev. I...
Seite 14
Objet500Bedienerhandbuch 1 Über dieses Handbuch Harz Die Grundsubstanz, aus denen die zur Verwendung in Stratasys PolyJet-Druckern bestimmten Photopolymer- Druckmaterialien bestehen. Bei den Bildschirmen der Objet Studio-Studiosoftware und der Druckeranwendungen bezeichnet der Begriff Harz die m it Modell- und Stützmaterial. Eine Datei, die Bitmaps von einzelnen Schichten eines Objekts enthält, zum Drucken von 3D-Modellen. Eine Datei, die zum Drucken von 3D-Modellen verwendet wird. Stützmaterial Material, das zum Stützen der Struktur des Modells während der Herstellung dient. DOC-07027DE Rev. I...
Objet500Bedienerhandbuch 1 Über dieses Handbuch Zusätzliche Ressourcen Stratasys empfiehlt Ihnen, mehr über Ihren additiven Fertigungsdrucker, seine Funktionen und die Technologie zu erfahren. Auf unseren digitalen Online- Plattformen finden Sie eine Fülle von Informationen. Stratasys Academy Stratasys Academy ist Ihre Online-Lernplattform. Hier können Sie unseren umfangreichen und wachsenden Kurskatalog durchsuchen, sich für Webinare anmelden, Tutorials und Videos in Ihrem eigenen Tempo durcharbeiten und sich für persönliche Kurse anmelden. Wir ermutigen Sie, sich zu registrieren und noch heute Ihre Lernreise zu beginnen. DOC-07027DE Rev. I...
Objet500Bedienerhandbuch 1 Über dieses Handbuch Stratasys Customer Support Das Support-Center ist Ihr Portal zu Tausenden von Wissensressourcen, einschließlich Informationen zu Design, Anwendungen und Materialien. Die Website enthält auch Links zu webbasierten Schulungen, Anleitungen zu Videos und zum Stratasys-Blog. Darüber hinaus können Sie die neueste Version des Benutzerhandbuchs für Ihren Drucker überprüfen und Dokumente in verschiedenen Sprachen herunterladen. Das Support Center ist in mehreren Sprachen verfügbar. Sie können die Anzeigesprache über das Dropdown-Menü "Sprache" in der oberen linken Ecke der Homepage ändern. DOC-07027DE Rev. I...
Objet500Bedienerhandbuch 1 Über dieses Handbuch GrabCAD Community Das Portal Tutorials-Abschnitt der GrabCAD Community ist eine wertvolle Quelle für von Stratasys gesponserte und benutzergenerierte 3D-Drucktipps. Sie können im Portal auch 3D-bezogene Fragen stellen und kostenlose CAD- Dateien herunterladen. DOC-07027DE Rev. I...
Seite 18
Sicherheit Sicherheitsvorschriften Symbole und Warnhinweise Sicherheitsrichtlinien Druckerinstallation Druckerbetrieb UV-Strahlung Druckerwartung Modell- und Stützmaterialien UV-Lampen Erste Hilfe bei der Arbeit mit Druckmaterialien Kontakt mit der Haut Kontakt mit den Augen Verschlucken Einatmen Abfallentsorgung DOC-07027DE Rev. I...
Objet500Bedienerhandbuch 2 Sicherheit Sicherheitsvorschriften Stratasys-3D-Drucker erfüllen die CE- und FCC-Vorschriften. Sie sind mit folgenden Sicherheitseinrichtungen ausgestattet: Interlock-Schalter Die Spannungsversorgung der UV-Lampe, die Plattformheizung und die Bewegungsmotoren schalten sich beim Öffnen des Deckels aus. Warnung Setzen Sie den Sicherheitsschalter nicht außer Betrieb. Dies kann zu ernsthaften Personenschäden führen. Nehmen Sie den Drucker nicht in Betrieb, wenn der Sicherheitsschalter nicht richtig funktioniert, und setzen Sie sich mit Ihrem zuständigen Serviceanbieter in Verbindung. Sicherheitsverriegelung Während der Drucker arbeitet, ist der Deckel verriegelt. Wenn Sie ihn trotzdem anheben können, werden die UV-Lampen und die Bewegungsmotoren ausgeschaltet. Warnung Setzen Sie die Sicherheitsverriegelung nicht außer Betrieb. Dies kann zu ernsthaften Personenschäden führen. Nehmen Sie den Drucker nicht in Betrieb, wenn der Sicherheitsschalter nicht richtig funktioniert, und setzen Sie sich mit Ihrem zuständigen Serviceanbieter in Verbindung. UV-Abschirmung Der durchsichtige Bereich der Abdeckung schirmt schädliche UV- Strahlen ab und ermöglicht dem Bediener das Ansehen der ...
Seite 20
Objet500Bedienerhandbuch 2 Sicherheit Schutzschalter Bei Überstrom schaltet die Stromzufuhr des Druckers aus. Hinweis: Der Schutzschalter ist nur Kundendienstmitarbeitern zugänglich. Überhitzungsschutz für UV-Lampe Die Spannungsversorgung der UV-Lampe und die Bewegungsmotoren werden ausgeschaltet, wenn die Temperatur 90 °C erreicht. Ein Etikett auf der UV-Lampenabdeckung zeigt an, wenn die Temperatur 65 °C überschreitet. Geerdetes Gehäuse Das Gehäuse des Druckers ist zur Vermeidung von Stromschlägen geerdet. Hinweis: Um diesen Schutz zu gewährleisten, muss die Steckdose gemäß den örtlichen Vorschriften geerdet sein. Wenn der Drucker nicht gemäß diesem Handbuch verwendet wird, könnten die Sicherheitsvorkehrungen keinen ausreichenden Schutz bieten. DOC-07027DE Rev. I...
Objet500Bedienerhandbuch 2 Sicherheit Symbole und Warnhinweise In der folgenden Tabelle wird die Bedeutung der auf der Außenseite bzw. innen in Druckern angebrachten Warnschilder erklärt. Warnsymbol Bedeutung Position Bemerkungen (Allgemeine) Auf dem Typenschild auf Lesen Sie die Gefahr der Rückseite des Anweisungen in diesem Druckers. Dokument, bevor Sie den Drucker in Betrieb nehmen. Heiße Oberfläche Auf dem Verbrennungsgefahr. Druckkopfblock. Diese Fläche nach dem Drucken nicht berühren. Hochspannung In der Nähe der UV- Stromschlaggefahr. Lampenanschlüsse. Trennen Sie die Stromversorgung vor In der Nähe der Gehäuse Wartungsarbeiten. der Netzteile. Ultraviolette In der Nähe der UV- Verletzungsgefahr für Strahlung Lampen. Haut und Augen durch ...
❒ FI: Laite on liitettävä suojakoskettimilla varustettuun pistorasiaan. ❒ NO: Apparatet må tilkoples jordet stikkontakt. ❒ SE: Apparaten skall anslutas till jordat uttag. ❒ DK: Apparatets stikprop skal tilsluttes en stikkontakt med jord, som giver forbindelse til stikproppens jord. ➢ Lassen Sie einen Belüftungsabstand von mindestens 15 Zentimetern (6 Zoll) zu Wänden und anderen Gegenständen frei. ➢ Für Japan: Das mitgelieferte Netzkabel dient zum Anschließen des Druckers an die Wechselstromquelle. Verwenden Sie es nicht mit anderen Geräten. Druckerbetrieb ➢ Die Bedienung des Druckers ist den vom Stratasys-Vertreter eingewiesenen Personen vorbehalten. ➢ Alle Mitarbeiter, die den Drucker bedienen oder warten, sollten wissen, wo sich die Erste-Hilfe- und Notfalleinrichtungen befinden und wie man sie benutzt. Versperren Sie niemals den Zugang zu diesen Einrichtungen. ➢ Achten Sie beim Schließen der Abdeckung, dass keine Finger oder anderen Körperteile eingequetscht werden. ➢ Versuchen Sie niemals, während des Betriebs den Drucker zu öffnen. ➢ Setzen Sie niemals den Sicherheitsschalter außer Betrieb. DOC-07027DE Rev. I...
Objet500Bedienerhandbuch 2 Sicherheit ➢ Wenn der Sicherheitsschalter nicht richtig funktioniert, darf der Drucker nicht benutzt werden. ➢ Einige Teile des Druckers bleiben auch nach Beendigung des Druckerbetriebs sehr heiß. Vermeiden Sie es, die UV-Lampen und den Druckblock zu berühren. UV-Strahlung Die UV-Lampen im Drucker geben gefährliche Strahlung ab ➢ Wenn die UV-Lampen bei geöffnetem Drucker eingeschaltet bleiben, blicken Sie nicht direkt in das UV-Licht. S chalten Sie den Drucker aus und rufen Sie den Stratasys-Serviceanbieter an. Druckerwartung ➢ Wartungsarbeiten sollten nur von qualifizierten Mitarbeitern ausgeführt werden, die über die entsprechenden Sicherheitsvorkehrungen unterrichtet wurden. ➢ Informieren Sie Mitarbeiter und Personen, die Zugang zum Drucker haben, bevor Sie nicht-routinemäßige und gefährliche Arbeiten beginnen. Informieren Sie Ihren Sicherheitsbeauftragten oder andere entsprechende Stellen über potenzielle Gefahren und sicherheitsbedingte Unfälle. Modell- und Stützmaterialien Modell- und Stützmaterialien bestehen aus chemischen Substanzen. Obwohl beim direkten Hantieren mit diesen Materialien entsprechende Vorkehrungen getroffen werden müssen, sind sämtliche im Drucker zum Einsatz gelangenden Modell- und Stützmaterialien in versiegelten Kartuschen abgefüllt. Die Bediener des Druckers sind daher normalerweise niemals direkt gefährlichen Materialien ausgesetzt. Sollte dennoch eine Leckstelle auftreten oder Material verschüttet werden, befolgen Sie die zusammen mit den Druckmaterialkartuschen ...
Objet500Bedienerhandbuch 2 Sicherheit ➢ Beim Hantieren mit UV-gehärteten Modellen, deren Oberfläche nicht völlig ausgehärtet ist, sind normale Latexhandschuhe ausreichend. ➢ Um Irritationen der Atemwege zu vermeiden, sollten die Bereiche, in denen mit Modell- und Stützmaterialien gearbeitet wird, gut belüftet werden. Falls der Drucker nicht mit einer Abzugshaube ausgestattet ist, sollte das Raumlüftungssystem die Luft mindestens 4- bis 6-mal pro Stunde vollständig austauschen. ➢ Entfernen Sie ausgelaufenes Modell- und Stützmaterial mit Einwegtüchern oder anderen saugfähigen, nicht zur Wiederverwendung bestimmten Materialien, wie Sägespänen oder Aktivkohle. Reinigen Sie den Bereich zunächst mit denaturiertem oder Isopropylalkohol (IPA) und danach mit Wasser und Seife. Entsorgen Sie die zum Aufsaugen benutzten Materialien gemäß den örtlichen Vorschriften. ➢ Waschen Sie verunreinigte Kleidung nicht zu Hause. Lassen Sie sie von Fachleuten reinigen. ➢ Entsorgen Sie verunreinigte Schuhe, Gürtel und andere Lederkleidungsstücke gemäß den geltenden Vorschriften. Durch absorbiertes Druckmaterial kann der Benutzer beim späteren Tragen einer erneuten Exposition ausgesetzt sein. UV-Lampen Die vom Drucker verwendeten UV-Lampen zur Härtung von Druckmaterialien enthalten eine geringe Menge Quecksilber. Für den unwahrscheinlichen Fall, dass eine Lampe zerbricht, vermeiden Sie das Einatmen des Quecksilberdampfes und lüften Sie den Raum. Wenn die Lampe während des Betriebs zerbricht, verlassen Sie den Raum und lüften sie ihn gründlich (etwa 30 Minuten lang). Verwenden Sie Schutzhandschuhe, um den Kontakt mit Quecksilber und anderen Lampenkomponenten zu verhindern. Entfernen Sie verschüttetes Quecksilber mithilfe einer Methode, die das Erzeugen von Quecksilberdampf verhindert, zum Beispiel mit einer Spritze, Packband oder Papier. Legen Sie die zerbrochene Lampe, das Quecksilber und kontaminierte Materialien in einen luftdichten, nicht-metallischen Behälter. Entsorgen Sie den Behälter in Übereinstimmung mit den geltenden Umweltbestimmungen.
Objet500Bedienerhandbuch 2 Sicherheit Erste Hilfe bei der Arbeit mit Druckmaterialien Versuchen Sie, den Kontakt mit nicht ausgehärteten Harzen grundsätzlich zu vermeiden. Falls Haut oder Augen mit dem Harz in Kontakt gelangen, waschen Sie den betroffenen Bereich sofort gründlich mit Wasser, und halten Sie sich an die folgenden Erste-Hilfe-Anweisungen. Das Materialsicherheitsdatenblatt (Material Safety Data Sheet, MSDS), das den Druckmaterialien beigelegt ist, enthält wichtige Sicherheitsinformationen. Bewahren Sie es an einem einfach zugänglichen Ort auf, an dem diese Materialien benutzt und gelagert werden. Kontakt mit der Haut Bei Hautkontakten mit nicht ausgehärtetem Druckmaterial waschen Sie die betroffenen Partien sofort gründlich mit kaltem Wasser und Seife, und ziehen Sie verunreinigte Kleidung aus. Achten Sie besonders darauf, Haare, Ohren, Nase und andere nicht leicht zu reinigende Körperteile zu säubern. ➢ Verwenden Sie kaltes Wasser, um zu verhindern, dass sich die Poren öffnen und das Flüssigmaterial in die Haut eindringen kann. ➢ Verwenden Sie zum Reinigen der Haut keine Lösungsmittel. ➢ Sollten große Hautflächen dem Material ausgesetzt worden sein oder länger andauernder Kontakt zu Blasenbildung führen, begeben Sie sich in ärztliche Behandlung. Bei bleibenden Reizungen ist auf jeden Fall ärztlicher Rat erforderlich. ➢ Vermeiden Sie die versehentliche Übertragung des Druckmaterials von den Händen auf andere Körperpartien, insbesondere die Augen. ➢ Sofern Sie Schutzcreme verwenden, sollten Sie diese erst nach vollständiger Reinigung der Haut neu auftragen. Kontakt mit den Augen Sollte nicht ausgehärtetes Material mit den Augen in Kontakt gelangen, spülen Sie diese sofort 15 Minuten lang mit reichlich Wasser und begeben Sie sich in ärztliche Behandlung. ➢ Vermeiden Sie Sonnenlicht, Neonlicht und andere UV-Lichtquellen. Das Tragen von Kontaktlinsen beim Hantieren mit flüssigen Druckmaterialien wird nicht empfohlen. Sollte die Flüssigkeit in Ihre Augen spritzen, wenn ...
Objet500Bedienerhandbuch 2 Sicherheit Einatmen Druckmaterialdämpfe können die Atemwege reizen. Sollte eine Reizung der Atemwege auftreten, bringen Sie die betroffenen Personen sofort an die frische Luft. ➢ Wenn die Atmung des Betroffenen aussetzt, beatmen Sie ihn künstlich, oder beginnen Sie mit Herz-Lungen-Wiederbelebungsmaßnahmen. ➢ Holen Sie sofort ärztliche Hilfe. ➢ Halten Sie den Patienten warm, jedoch nicht heiß. ➢ Verabreichen Sie bewusstlosen Personen niemals etwas auf oralem Weg. ➢ Sauerstoff sollte nur von autorisiertem Fachpersonal verabreicht werden. Abfallentsorgung Vollständig ausgehärtete Druckmodelle können im normalen Büromüll entsorgt werden. Bei der Handhabung zur Entsorgung von Druckerabfällen ist jedoch besondere Vorsicht geboten (nicht gehärtetes Druckmaterial). Druckmaterialien ➢ Tragen Sie beim Entfernen des Abfallbehälters aus dem Drucker Schutzhandschuhe aus Neopren oder Nitril. ➢ Um zu verhindern, dass flüssige Abfälle in die Augen spritzen, empfehlen wir, eine Sicherheitsbrille zu tragen. ➢ Flüssige Abfälle des Druckers sind gefährlicher Industriemüll. Daher müssen Druckmaterialabfälle verpackt und so entsorgt werden, dass Personenkontakt und Verunreinigungen des Grundwassers verhindert werden. ➢ Leere Modell- und Stützmaterialkartuschen enthalten Restmengen. Durch die aufgebrochene Kartuschenversiegelung können Materialreste auslaufen. Daher sind leere Kartuschen mit Sorgfalt zu handhaben und aufzubewahren. ➢ Verwenden Sie leere Kartuschen nicht erneut, und perforieren Sie sie nicht. ➢ ...
Seite 27
Objet500Bedienerhandbuch 2 Sicherheit UV-Lampen Die vom Drucker verwendeten UV-Lampen zur Härtung von Druckmaterialien enthalten eine geringe Menge Quecksilber. Dies wird als „Universalabfall“ betrachtet. Die gebrauchten Lampen müssen in Übereinstimmung mit den geltenden Umweltbestimmungen wieder aufbereitet oder entsorgt werden. Zerbrochene Lampen: Nach dem Lüften des Bereichs verwenden Sie Schutzhandschuhe zum vorsichtigen Entfernen von verschüttetem Quecksilber mithilfe einer Methode, die das Erzeugen von Quecksilberdampf verhindert, zum Beispiel mit einer Spritze, Packband oder Papier. Legen Sie die zerbrochene Lampe, das Quecksilber und kontaminierte Materialien in einen luftdichten, nicht- metallischen Behälter. Entsorgen Sie den Behälter in Übereinstimmung mit den geltenden Umweltbestimmungen. DOC-07027DE Rev. I 2-10...
Seite 28
Einführung in das 3D-Drucker Willkommen beim Drucken mit Connex™ Arbeitskonfigurationen Quelldateien STL-Dateien SLC-Dateien VRML-Dateien Druckmaterialien Lagerung Haltbarkeit Lichteinwirkung Sicherheitserwägungen Entsorgung Arbeitsumgebung Anforderungen an die PC-Arbeitsstation Vorbereitung von Dateien zum Arbeiten mit PolyJet-3D- Drucksystemen 3-10 CAD-Dateien in STL-Format konvertieren 3-10 CAD-Dateien in WRL-Format (VRML) konvertieren 3-10 CAD-Dateien in SLC-Format konvertieren 3-11 Software-Anwendungen zum Vorbereiten von Druckjobs 3-12 Arbeitsabläufe 3-13 DOC-07027DE Rev. I...
Objet500Bedienerhandbuch 3 Einführung in das 3D-Drucker Willkommen beim Drucken mit Connex™ Die erweiterten Funktionen von Connex-Drucksystemen werden durch die Technologie ermöglicht, die von Stratasys speziell für das gleichzeitige Drucken von Modellen mit unterschiedlichen Materialien entwickelt wurde. Sie können Objekte mit Kombinationen aus verschiedenen Grundmodellmaterialen (digitalen Materialien) drucken und aus einer Vielzahl von möglichen Farben und mechanischen Eigenschaften auswählen – von flexibel bis fest. Sie können daher beim Drucken von 3D-Modellen mit Connex-Druckern folgende Resultate erzielen: • Sie können Objekte für den Druck mit zwei oder drei zugeordneten Modellmaterialien vorbereiten und sie dann sogar gleichzeitig drucken. Damit können Sie Objekten bestimmte mechanische und Farbeigenschaften zuweisen. • Sie können Teile des gleichen Modells – gleichzeitig – mit unterschiedlichen Materialien (oder Materialkombinationen ) drucken. • Sie können Objekte drucken, deren Beschichtung aus einem anderen Material besteht als der übrige Teil des Objekts. Da Connex-Drucker die Fähigkeit besitzen, zwei verschiedene Materialien zu laden, können Sie den Modellherstellungsprozess rationalisieren und Einsparungen erzielen: • Wenn Druckmodelle aus unterschiedlichen Materialien im gleichen Druckjob auf der gleichen Bauplattform hergestellt werden (gemischte Plattform), entfällt der Zeit- und Arbeitsaufwand, der bisher erforderlich war, um ein anderes Material zu laden, das System zu spülen und einen separaten Druckauftrag zu übertragen. • Sie können schnell zwischen verschiedenen Druckaufträgen mit beliebigen geladenen Modellmaterialien (bzw. Materialkombinationen) umschalten – wiederum ohne den Aufwand und die Kosten des Materialaustausches. Druckjobs können mit einer der folgenden Anwendungen eingerichtet und an den Drucker gesendet werden: • Objet Studio • GrabCAD Print (Nur Connex3-Drucker) Diese Anwendungen werden in den folgenden Kapiteln beschrieben.
Seite 30
Objet500Bedienerhandbuch 3 Einführung in das 3D-Drucker auf Connex3-Druckern vorbereiten, werden ihnen passende Materialkombinationen zugewiesen, damit die gewünschten Farben für das Druckmodell produziert werden. DOC-07027DE Rev. I...
Objet500Bedienerhandbuch 3 Einführung in das 3D-Drucker Arbeitskonfigurationen Objet500-3D-Drucksysteme können als Einzelstationssysteme oder Mehrfachstationssysteme eingerichtet werden. Beim Anschluss an ein lokales Computernetzwerk kann das System mehreren Benutzern dienen. In einer derartigen Konfiguration erstellt jeder Benutzer (Client) die Dateien für die Produktion. Ein Server, normalerweise neben dem Drucker, schickt Jobs an den Drucker. Abbildung 3-1 zeigt den Druckeraufbau in einer Konfiguration mit mehreren Clients. Abbildung 3-1 Netzwerkkonfiguration mit mehreren Clients Nachdem alle Jobs an den Drucker übertragen wurden, ordnet der Job Manager die Jobs auf dem Servercomputer nach Priorität, Modellmaterialtyp und anderen Faktoren. In Konfigurationen mit mehreren Workstations hat der Bediener des Servers, normalerweise der Produktionsadministrator, die vollständige Kontrolle über die an den Drucker übertragenen Jobs. Er kann Jobs priorisieren und löschen, den Verlauf der Jobs überprüfen und Jobs erneut drucken. DOC-07027DE Rev. I...
Objet500Bedienerhandbuch 3 Einführung in das 3D-Drucker Quelldateien Objet500-Drucksysteme produzieren dreidimensionale Modelle, die mit den meisten 3D-CAD-Tools und anderen 3D-Anwendungen erstellt wurden. Objet Studio unterstützt die folgenden Dateiformate: • STL • SLC • VRML GrabCAD Print (für Connex3-Drucker) unterstützt STL-, VRML-, OBJ- und 3MF-Dateien. Und dazu unterstützt GrabCAD Print native CAD-Formate aus folgenden Programmen: Creo, SOLIDWORKS, NX, CATIA und Inventor. Zur Anzeige einer vollständigen Liste der von GrabCAD Print unterstützten Dateiformate gehen Sie zu: help.grabcad.com/print/file-formats. Alle Objet500-Systeme sind in der Lage, gleichzeitig unterschiedliche Modelldateitypen zu erstellen. STL-Dateien STL ist die Abkürzung für STereoLithography oder Standard Triangulation Language. Diese Sprache betrachtet jedes Objekt als eine Ansammlung von Oberflächen und beschreibt jede Oberfläche des Objekts als eine Ansammlung von Dreiecken. Zum Beispiel kann ein Viereck als zwei Dreiecke beschrieben werden, ein Würfel (sechs Vierecke) als 12 Dreiecke. Um gekrümmte Flächen zu beschreiben, sind weitere Dreiecke erforderlich. Je größer die Toleranz (für glatte Flächen), desto mehr Dreiecke werden benötigt. Die meisten CAD-Softwareprodukte können STL-Dateien exportieren. Objet Studio/GrabCAD Print öffnet diese Dateien für Druckmodelle auf dem Drucker. SLC-Dateien SLC ist die Abkürzung für Stereo-Lithography Contour. SLC-Dateien beschreiben zweidimensionale Konturen dreidimensionaler Modelle. Diese Konturlinien sind Polylinien. SLC-Dateien sind ASCII-Dateien (Text), die Modelle als eine Reihe von ...
Objet500Bedienerhandbuch 3 Einführung in das 3D-Drucker VRML-Dateien VRML ist ein 3D-Dateiformat, das Farbinformationen enthält. VRML bietet die Möglichkeit, Modellen verschiedene Farben zuzuordnen, während sie in einem CAD-Programm entworfen werden. VRML ist ein 3D-Dateiformat, das Farb- und Texturinformationen enthält. VRML bietet die Möglichkeit, Modellen verschiedene Farben und Texturen zuzuordnen, während sie in einem CAD- Programm entworfen werden. Wenn Sie eine VRML-Datei in einem CAD-Programm erstellen, werden zwei Dateien erstellt: eine WRL-Datei, die die geometrischen Informationen einschließlich der Textur enthält, und eine Bilddatei (BMP, PNG, JPG oder TIFF), die die Farbinformationen des Modells enthält. Wenn Sie eine VRML- Datei in den meisten CAD-Programmen erstellen, werden zwei Dateien erstellt: eine WRL-Datei, die die geometrischen Informationen des Modells enthält, und eine Bilddatei (BMP, PNG, JPG oder TIFF), die die Farbinformationen des Modells enthält. Stellen Sie vor dem Platzieren einer VRML-Datei in der Erstellungsablage sicher, dass sich die VRML-Datei und die entsprechende Bilddatei im selben Ordner befinden. DOC-07027DE Rev. I...
Objet500Bedienerhandbuch 3 Einführung in das 3D-Drucker Druckmaterialien Objet500-Drucker produzieren Modelle durch Aufsprühen dünner Lagen von Druckmaterial auf die Bauplattform, bis das Modell vollständig geformt ist. In diesem Prozess werden zwei Arten von Materialien verwendet: • Modellmaterial – aus dem das fertige Modell geformt wird • Stützmaterial – das Lücken und Abstände im Modell während des Druckvorgangs füllt und das nach dem Druck entfernt wird. Aktuelle Informationen über die PolyJet-Druckmaterialien von Stratasys und deren Eigenschaften finden Sie auf der Website www.stratasys.com/materials/polyjet. Lagerung Das Material zum Drucken von Modellen mit Objet500-Druckern wird aus Harzen hergestellt, die aus reaktiven Monomeren und Oligomeren bestehen. Obwohl Druckmaterial in versiegelten, UV-beständigen Kartuschen ausgeliefert wird, muss bei ihrer Lagerung und Handhabung vorsichtig vorgegangen werden. Halten Sie sich an die folgenden Richtlinien, um die Bediener und die Umwelt zu schützen, und um beste Resultate zu erzielen. • Um die Produktstabilität zu gewährleisten, müssen Sie dafür sorgen, dass diese Materialien nicht mit Metall in Kontakt gelangen. Kunststoffe aus monomerlöslichen Materialien (wie Polystyrol oder Polyvinylchlorid) sind zum Lagern von PolyJet-Druckmaterialien ungeeignet. • Halten Sie Harzkartuschen dicht verschlossen, wenn diese nicht verwendet werden, um Verunreinigungen, die Auswirkungen von UV-Strahlen und versehentliches Verschütten zu vermeiden. • Lagern Sie die Materialkartuschen in Innenräumen, in trockener Umgebung und bei ausreichender Belüftung zwischen 15 und 25 Grad Celsius. Die Kartuschen können platzen oder sich entzünden, wenn sie Hitze oder Feuer ausgesetzt werden. • Zu den Anzeichen vorzeitiger Polymerisation in den Materialkartuschen gehören Ausbauchen, Auslaufen, Wärmeentwicklung und auffälliger Geruch. Wärmeeinwirkung kann dazu führen, dass Harz in den Kartuschen geliert. • Stellen Sie sicher, dass Materialkartuschen gemäß den örtlichen Vorschriften und sonstigen Anforderungen gelagert werden. Haltbarkeit Zur Herstellung von Modellen benutzte Materialien haben eine begrenzte ...
Objet500Bedienerhandbuch 3 Einführung in das 3D-Drucker Lichteinwirkung Wenn sich Druckmaterial nicht in versiegelten Kartuschen befindet, vergewissern Sie sich, dass es vor Sonnenlicht und anderen UV- Strahlungsquellen wie Neonlicht und Quecksilberdampflampen geschützt wird. Wenn das Material UV-Strahlung ausgesetzt ist, ist die Viskosität höher, d. h. es kann möglicherweise aushärten. Sicherheitserwägungen Vor dem Aushärten sind Harze Gefahrenstoffe. Um mögliche Gesundheitsrisiken zu vermeiden, befolgen Sie bitte die nachstehend aufgeführten Sicherheitsvorkehrungen: • Setzen Sie Harze nicht offenem Feuer, Hitze oder Funken aus. • Vermeiden Sie Haut- und Augenkontakt. • Lüften Sie die Bereiche, in denen Sie damit hantieren. • Halten Sie sie von Lebensmitteln und Getränken fern. Ausgehärtete Kunststoffteile sind jedoch sicher. Sie können ohne Vorsichtsmaßnahmen gehandhabt und gelagert werden. Ausführliche Sicherheitshinweise über Harze finden Sie in: „Sicherheitsrichtlinien“ auf Seite2-5 „Erste Hilfe bei der Arbeit mit Druckmaterialien“ auf Seite2-8 Entsorgung Entsorgen Sie die Kartuschen mit -Modell- und Stützmaterial in Übereinstimmung mit den entsprechenden Gesetzen und Vorschriften. Arbeitsumgebung Extreme Hitze und Feuchtigkeit können den Betrieb des Objet500-3D-Druckers beeinträchtigen. Daher empfehlen wir, gegebenenfalls ein Lüftungs- oder Klimasystem einzusetzen, damit folgende Temperaturbereiche eingehalten werden können: • 18 °–25 °C (64°–77° F) • 30 % bis 70 % relative Feuchtigkeit DOC-07027DE Rev. I...
Objet500Bedienerhandbuch 3 Einführung in das 3D-Drucker Anforderungen an die PC-Arbeitsstation Objet Studio Arbeitsstation Die Anforderungen für Client-Computer, die Objet Studio ausführen, sind im Objet500 Leitfaden für die Vorbereitungen am Aufstellungsort aufgelistet. Dieses Dokument können Sie von stratasys.com herunterladen. GrabCAD Print Arbeitsplatz GrabCAD Print ist eine Anwendung zur Vorbereitung und Verwaltung von Druckaufträgen auf den Objet500-Connex3-Druckern (und auf anderen unterstützten 3D-Druckern). • Zum Herunterladen von GrabCAD Print gehen Sie zu: help.grabcad.com/print/sign-up. • Zur Ansicht der Anforderungen für Client-Computer, auf denen GrabCAD Print ausgeführt wird, gehen Sie zu: help.grabcad.com/print/system- requirements. • Zusätzlich wird auf dem Server (Hostrechner) der GrabCAD PolyJet Job Manager benötigt. Dieses Programm steuert den eigentlichen Druckvorgang. Zum Herunterladen besuchen Sie: help.grabcad.com/print/polyjet. DOC-07027DE Rev. I...
Objet500Bedienerhandbuch 3 Einführung in das 3D-Drucker Vorbereitung von Dateien zum Arbeiten mit PolyJet-3D- Drucksystemen Bevor Sie Entwurfsdateien mit dem Objet500-Drucker drucken, vergewissern Sie sich, dass sie das richtige Dateiformat für die verwendeten Anwendungen haben, mit denen Sie die Druckjobs an den Drucker senden—Objet Studio oder GrabCAD Print. (Siehe „Quelldateien“ auf Seite3-5.) CAD-Dateien in STL-Format konvertieren Dieser Vorgang kann je nach verwendeter CAD-Software leicht abweichen. Die folgenden Anweisungen sind jedoch generell zutreffend. So konvertieren Sie Dateien in STL-Format (in einem CAD-Programm): 1. Klicken Sie im Menü Datei auf Speichern unter. 2. Öffnen Sie im Dialogfenster Save As (Speichern unter) das Pulldown-Menü Save as Type (Speichern als Typ), und wählen Sie *.STL. 3. Klicken Sie auf Options (Optionen), und stellen Sie folgende Parameter ...
Objet500Bedienerhandbuch 3 Einführung in das 3D-Drucker Objet Studio unterstützt VRML 2-Dateien (auch als VRML97-Dateien bekannt. CAD-Dateien in SLC-Format konvertieren Beim Konvertieren von Dateien in SLC-Format empfehlen wir, eine Schichtdicke von 15 Mikrometer (0,015 mm) einzustellen. Da SLC-Dateien bei Objet Studio nicht ausgerichtet werden können, ist es wichtig, die Modelle ordnungsgemäß auszurichten, bevor sie als SLC-Dateien gespeichert werden. Erwägungen zur passenden Modellausrichtung werden in „Manuelle Anordnung“ in Kapitel 3 auf Seite5-34 beschrieben. DOC-07027DE Rev. I 3-11...
Software-Anwendungen zum Vorbereiten von Druckjobs Objet Studio und GrabCAD Print (für Connex3-Drucker) bieten Ihnen eine Vielzahl von Optionen zur Vorbereitung der Dateien, die diesem grundlegenden Prozess folgen: 1. Definieren der Materialien, die Sie auf der Bauplattform verwenden möchten 2. Einfügen eines oder mehrerer Objekte auf der Bauplattform 3. Positionieren des/der Objekts/e auf der Plattform 4. Konfigurieren der Objekt- und Plattformparameter 5. Übertragen der Datei an einen 3D-Drucker für die Herstellung Objet Studio Objet Studio ist eine Anwendung zur Vorbereitung von Druckjobs auf Stratasys 3D-Drucksystemen. Sie besteht aus zwei Hauptbildschirmen: • Studio • Manager Im Bildschirm Studio erstellen Sie die Quelldateien für die Herstellung im Drucker. Die Verwendung von Objet Studio zur Durchführung dieser Aufgaben wird in Kapitel 5, „Verwenden von Objet Studio“ ausführlich beschrieben. Der Bildschirm Manager zeigt die Druckliste und den Status aller zum 3D- Drucker übertragenen Jobs an. GrabCAD Print GrabCAD Print ist eine Anwendung zur Vorbereitung von Druckjobs auf einer Vielzahl von 3D-Druckern, einschließlich dem Drucker Stratasys Objet500 Connex3. Die Hauptfunktionen von GrabCAD Print: • Die gleiche Anwendung bereitet Jobs zum Drucken auf mehreren Plattformen vor, einschließlich Stratatsys PolyJet- und FDM-Drucker (welche Drucker unterstützt werden, finden Sie hier: help.grabcad.com/print/printers). • Unterstützung für viele CAD-Dateiformate (welche Formate unterstützt werden, finden Sie hier: help.grabcad.com/print/file-formats). • Automatische Reparatur von 3D-Dateien. • Planen und überwachen mehrerer Drucker und Druckjobs, von lokalen und Remotecomputern und von Mobilgeräten. • Intuitives Design und einfache Bedienung. DOC-07027DE Rev. I 3-12...
Objet500Bedienerhandbuch 3 Einführung in das 3D-Drucker Arbeitsabläufe Objet500-Drucksysteme bieten Ihnen ein hohes Maß an Flexibilität bei der Erstellung und beim Ausdrucken von Modelldateien. Nachstehend finden Sie die verfügbaren Arbeitsabläufe. Stadium Arbeitsablauf A Arbeitsablauf B Arbeitsablauf C • Entwurf eines 3D- • Entwurf eines 3D- • Entwurf eines 3D- CAD-Programm * Objekts. Objekts. Objekts. • Als einzelne STL-Datei • Als Gruppe von STL- • Farben für Teile speichern. Dateien speichern. übernehmen (Nur Connex3). • Objekt als VRML- /WRL-Datei speichern.
Seite 41
Objet500Bedienerhandbuch 3 Einführung in das 3D-Drucker 3D-Drucker-Arbeitsabläufe vom Entwurf bis zum fertigen Modell * Zusätzlich zu den meisten gezeigten Optionen unterstützt GrabCAD Print die meisten nativen CAD- Dateiformate. DOC-07027DE Rev. I 3-14...
Objet500Bedienerhandbuch 4 Installieren von Objet Studio So installieren Sie Objet Studio Objet Studio-Software wird während der Druckerinstallation installiert. Dieser Abschnitt wird für den Fall zur Verfügung gestellt, dass Sie Objet Studio neu oder auf einem Remotecomputer (Client-Computer) installieren müssen. Der Einrichtungsassistent von Objet Studio führt Sie durch die Installation der Software. Objet Studio wird auf dem Druckerservercomputer (Host), installiert, aber es kann auch auf Remotecomputern (Client-Computern) und auf Computern installiert werden, die zur Vorbereitung von Druckmodellen oder für Schulungs- und Vorführzwecke verwendet werden. Während der Installation müssen Sie wählen, ob Sie die Druckerserver (Host-) oder die Client- Anwendung installieren möchten. So installieren Sie die Objet Studio-Software: 1. Stecken Sie den USB-Stick (mit dem Drucker mitgeliefert) in einen USB- Anschluss. 2. Navigieren Sie im USB-Stick zur Objet Studio-Installationsdatei und führen Sie sie aus. 3. Vor der Installation von Objet Studio müssen Sie die Lizenzvereinbarung akzeptieren. Lesen Sie die Bestimmungen und klicken Sie auf Yes (Ja) , um fortzufahren, bzw. auf No (Nein), um den Assistenten zu beenden. Wenn Sie auf Yes (Ja) klicken, erscheint folgendes Fenster. Abbildung 4-1 Objet Studio-Kompatibilitätsprüfung 4. Vergewissern Sie sich durch Überprüfung der angezeigten Liste, dass Ihr Drucker mit Objet Studio kompatibel ist.
Seite 44
Objet500Bedienerhandbuch 4 Installieren von Objet Studio 5. Wählen Sie im Bildschirm Installation type (Installationstyp) die erforderliche Installationsoption aus. Wählen Sie Objet Studio als Servercomputer— ❒ wenn Sie Objet Studio auf einem Servercomputer (bzw. Hostcomputer) installieren – das ist der Computer, der direkt an einen Objet500-Drucker angeschlossen ist. ❒ wenn Sie Objet Studio auf einem Einzelplatzrechner (offline) installieren. Wählen Sie Objet Studio für Client-Arbeitsplätze, wenn Sie Objet Studio auf einem Client-Arbeitsplatz installieren – das ist ein Remotecomputer, der Druckjobs vorbereitet und sie an einen Servercomputer schickt. Abbildung 4-2 Objet Studio-Konfigurationsauswahl DOC-07027DE Rev. I...
Seite 45
Objet500Bedienerhandbuch 4 Installieren von Objet Studio 6. Prüfen Sie im Fenster Choose Destination Location (Zielort auswählen) den Zielordner, und klicken Sie auf Next (Weiter). Abbildung 4-3 Auswahl des Objet Studio-Installationsordners Wir empfehlen, den voreingestellten Zielordner nicht zu ändern. 7. Wählen Sie im Bildschirm Select Printer Type (Druckertyp auswählen) den 3D-Drucker aus, der zur Herstellung von Modellen verwendet wird und klicken Sie dann auf Next (Weiter). Abbildung 4-4 Druckerauswahl DOC-07027DE Rev. I...
Seite 46
Objet500Bedienerhandbuch 4 Installieren von Objet Studio 8. Wenn der nächste Bildschirm angezeigt wird, klicken Sie auf Installieren, um mit der Installation zu beginnen. Abbildung 4-5 Bildschirm Ready to Install (Bereit zur Installation) screen Nachdem Sie auf Installieren geklickt haben, wird auf einer Leiste der Fortschritt der Installation angezeigt. Abbildung 4-6 Installationsfortschrittsleiste ® ® Objet Studio Erfordert, dass Microsoft DirectX auf dem Computer installiert ist. Falls notwendig, wird ein Installationsbildschirm für dieses Programm angezeigt. Zum Fortsetzen der Objet Studio-Installation müssen Sie die DirectX-Vereinbarung akzeptieren. DOC-07027DE Rev. I...
Objet500Bedienerhandbuch 4 Installieren von Objet Studio Nach abgeschlossener Installation wird der letzte InstallShield- Assistentenbildschirm angezeigt. Abbildung 4-7 Final installation screen 9. Zum Abschließen der Softwareinstallation klicken Sie auf Finish (Beenden). Wenn die entsprechenden Symbole auf dem Computer-Desktop erscheinen, ist die Installation abgeschlossen: • Objet Studio • Job Manager anhalten (für Server und separate Stationen) So deinstallieren Sie Objet Studio Falls Sie die Objet Studio-Software deinstallieren müssen, versuchen Sie dies nicht von der Windows-Systemsteuerung aus. (Damit werden nicht alle Systemkomponenten entfernt.) ➢ Wählen Sie im Startmenü Programme > Stratasys > Deinstallieren Objet Studio. DOC-07027DE Rev. I...
Verwenden von Objet Studio Starten von Objet Studio Objet Studio Bedienoberfläche Menübandbefehle Objet Studio Befehlsmenü Modellbaumstrukturfenster Ausgeblendeten Objekten Eigenschaften zuordnen Modelle für die Herstellung vorbereiten 5-10 objdf-Dateien: Überblick 5-10 Modelldateien 5-11 Anordnen von Objekten auf der Bauplattform 5-11 Öffnen von Objet-Plattformdateien 5-17 Schnellzugriff-Modellbefehle 5-19 Objekte auswählen 5-20 Objekte kopieren und einfügen 5-21 Oberflächenausführung 5-22 Objekte in Komponenten aufspalten 5-23 Modellmaterialeinstellungen 5-24 Modellmaterial ändern 5-26 Stützmaterial ändern 5-26 Digitale Materialien 5-28 Zuordnen eines Modellmaterials zu Objekten 5-29 Beschichten von Objekten 5-30 Anordnen von Objekten auf der Bauplattform 5-32 Automatische Ausrichtung 5-32...
Seite 49
Objekte auf der der Z-Achse positionieren 5-36 Gültige Objektanordnung 5-37 Objekte mit Gitternetz positionieren 5-38 Maßeinheiten 5-39 Modellabmessungen einstellen 5-40 Manuelle Neupositionierung von Objekten 5-41 Ausrichtung eines Objekts ändern 5-43 Objekte gruppieren und Gruppierungen entfernen 5-46 Modellausrichtung fixieren 5-47 Anzeigeoptionen 5-48 Objekte anzeigen 5-48 Bildschirmlayout 5-50 Plattformperspektive 5-52 Objektfarben einrichten 5-54 Laden großer Dateien 5-55 Große Datei ändern 5-56 Zoomoptionen 5-58 Plattformen verarbeiten 5-59 Validieren der Plattform 5-59 Produktionsschätzungen 5-60 Druckmodi 5-61 Digitale Objet-Dateien per E-Mail versenden...
Seite 50
Standardeinstellungen 5-83 OpenGL-Treiberkonfiguration 5-84 Zusätzliche Objet Studio-Hilfe 5-86 Objet Studio-Version, Materialmodul und lizenzierte Funk- tionen 5-86 Druckjobs überwachen und verwalten 5-89 Job Manager-Bildschirm 5-90 Druckeranschluss einrichten 5-92 Offline-Modus 5-94 Remote-Druckeranschluss einrichten (Client-Modus) 5-96 Job Manager-Befehle 5-96 Bedienerwarnungen konfigurieren 5-101 Drucken aus der Job-Warteschlange 5-102 Zusätzliche Serverfunktionen 5-102 DOC-07027DE Rev. I...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Starten von Objet Studio Nach der Installation von Objet Studio erscheint ein Startsymbol auf dem Windows-Desktop. Öffnen Sie die Anwendung, indem Sie auf dieses Symbol doppelklicken oder indem Sie Objet Studio im Menü Start auswählen. Objet Studio Bedienoberfläche Wenn Objet Studio geöffnet wird, erscheint der Bildschirm Plattformeinstellungen und zeigt eine leere Bauplattform an. Abbildung 5-1 Objet Studio Startbildschirm Die Objet Studio-Bedienoberfläche besteht aus zwei Hauptbildschirmen: • Plattformeinstellungen: zum Anordnen der Modelle und zur Vorbereitung der Modelle für den Druckvorgang. • Job Manager: zum Überwachen und Verwalten von Druckjobs. Dieser Bildschirm wird in „Druckjobs überwachen und verwalten“ auf Seite5- 89 beschrieben. Jeder dieser Bildschirme wird durch Menüs und Symbole auf seinem eigenen Menüband gesteuert. Auf einem zusätzlichen Menüband, Modelleinstellungen, werden Steuerungen zum Konfigurieren und Ändern von ausgewählten Modellen angezeigt. Objet Studio antizipiert ihren Arbeitsablauf, indem es die für ihre aktuelle Aufgabe relevanten Optionen anzeigt und aktiviert. Wenn Sie beispielsweise Objet Studio zum ersten Mal öffnen, ist das Menüband Modelleinstellungen so lange deaktiviert, bis Sie ein Modell auf die Bauplattform legen. Auf ähnliche Weise werden Menüoptionen der Standardsymbolleiste entsprechend dem aktuellen Arbeitsablauf aktiviert oder deaktiviert. DOC-07027DE Rev. I...
Seite 52
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Das Menüband, die verwendeten Farben, sowie weitere Bedienoberflächenmerkmale können angepasst werden. Wie das Aussehen der Bedienoberfläche geändert werden kann, wird in „Anpassen von Objet Studio“ auf Seite5-76 erklärt. Anweisungen zur Verwendung der Befehle für die Vorbereitung von Modellen für die Herstellung und für das Versenden von Druckaufträgen an den Drucker werden später in diesem Kapitel beschrieben. Abbildung 5-2 Menüband Plattformeinstellungen Abbildung 5-3 Menüband Modelleinstellungen DOC-07027DE Rev. I...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Menübandbefehle In de folgenden Tabelle werden die Menübandbefehlsgruppe der Plattformeinstellungen und Modelleinstellungen aufgeführt, sowie wo sie aktiviert sind und wo sie angezeigt werden. Gruppe Zweck Wann aktiviert Menüband Menüband Plattformeinstellungen Modelleinstellungen Einstellen der Immer. Anzeigefarben. Auswahl der Perspektive Modelle befinden und der Zoomstufen. sich auf der Bauplattform. Auswahl einer Ebene, Modelle befinden Auswahl von Elementen sich auf der oder Elementegruppen Bauplattform. (Baugruppen).
Seite 54
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Gruppe Zweck Wann aktiviert Menüband Menüband Plattformeinstellungen Modelleinstellungen Voraufbau- Modelle befinden /Aufbaubefehle. sich auf der Bauplattform. Modellabmessungen Ein Modell ist einrichten. ausgewählt. Modelle ausschneiden, Ein Modell ist kopieren, einfügen und ausgewählt. löschen. Modelle verschieben, Ein Modell ist ...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Objet Studio Befehlsmenü Klicken Sie auf das Symbol in der oberen linken Ecke, um das Objet Studio- Befehlsmenü zu öffnen. In diesem Menü werden grundlegende Anwendungsbefehle und Optionen angezeigt. Abbildung 5-4 Objet Studio Befehlsmenü Mit der Schaltfläche Optionen wird ein Dialogfeld zur Anpassung von Objet Studio geöffnet. Abbildung 5-5 Optionen-Dialogfeld DOC-07027DE Rev. I...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Modellbaumstrukturfenster Im Modellstrukturfenster werden die Objekte angezeigt, die auf die Bauplattform gelegt wurden, in einer Hierarchie mit Über- und Unterordnungen. Standardmäßig ist das Fenster beweglich, d.h. dass Sie das Fenster zu einer anderen Position auf dem Bildschirm verschieben und die Größe des Fensters verändern können. Alternativ dazu können Sie die Position des Fenster links im Anwendungsfenster fixieren oder es sogar verbergen. Ausgeblendeten Objekten Eigenschaften zuordnen Um Materialien und andere Eigenschaften Teilen von Objekten zuzuordnen, die in der Anzeige der Bauplattform ausgeblendet sind, können Sie die Anzeige einiger Objekte vorübergehend ausblenden. So verhindern Sie die Anzeige von Objekten: 1. Durch Rechtsklick auf ein Objekt entweder auf der Bauplattform oder in der Modellbaumstruktur. 2. Wählen Sie aus dem sich nun öffnenden Menü eine der folgenden Optionen: ❒ Ausblenden: das ausgewählte Objekt wird ausgeblendet. ❒ Sonstige ausblenden: alle übrigen Objekte auf der Bauplattform werden ausgeblendet, nur das ausgewählte Objekt wird angezeigt. Alternativ hierzu können Sie auch das Kontrollkästchen neben dem Objektnamen in der Baumstruktur deaktivieren, um das Objekt auszublenden. Abbildung 5-6 Links: Alle Objekte werden angezeigt; Rechts: Äußere Objekte werden ausgeblendet DOC-07027DE Rev. I...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Modelle für die Herstellung vorbereiten Für die Modellvorbereitung sind folgende grundlegende Schritte erforderlich: 1. Objekte oder Baugruppen auf der Bauplattform platzieren. 2. Falls erforderlich, ändern Sie die Ausrichtung und die Position des Objekts. 3. Wählen Sie die Materialien und die Oberflächenausführung des Modells aus. Ebenso wie Objet500-Drucker auf der Bauplattform verschiedene Modelle mit unterschiedlichen Materialien herstellen können, haben Sie auch die Möglichkeit, Modellbauteile aus unterschiedlichen Materialien herzustellen. Zu diesem Zweck brauchen Sie für jedes Teil des Modells eine separate STL-Datei. Sollten die Modellbauteile nicht als separate STL-Dateien in der CAD-Software gespeichert sein, können Sie das Modell mit Objet Studio in Bauteile aufspalten. (Dieser Vorgang ist in „Objekte in Komponenten aufspalten“ auf Seite5-23 und „Objekte teilen“ auf Seite5-67 beschrieben.) objdf-Dateien: Überblick Eine objdf-Datei beschreibt die Geometrie eines einzelnen Objekts und die zum Drucken erforderlichen Materialien und die für das Drucken erforderliche Oberflächenausführung. Die objdf-Datei kann ein Objekt darstellen, das aus einer einzelnen STL-Datei besteht, oder ein Objekt, das aus STL-Bauteildateien zusammengefügt wurde. Objet StudioMit k önnen Sie eine STL-Datei, die ein komplexes Objekt darstellt, in eine Baugruppe aus STL-Bauteildateien aufspalten, und die Baugruppe als objdf-Datei abspeichern. Jedes Teil (STL-Datei), das in der objdf-Datei beschrieben ist, kann seine eigene Modellmaterialcharakteristik besitzen, so dass der Objet500-Drucker die Bauteile aus bestimmten Materialien herstellt. In objdf-Dateien kann man ebenfalls eine Gruppe separater Objekte auf der Bauplattform als eine Einheit gemeinsam mit deren jeweiligen Positionen und Materialien speichern. Dies ist besonders nützlich, wenn man später Modelle mit demselben Material herstellen möchte. Beim Speichern von objdf-Dateien ...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Modelldateien Um Modelle herzustellen, müssen Sie eine oder mehrere Dateien in Objet Studio öffnen und die Objekte auf der Bauplattform anordnen. Es gibt mehrere Möglichkeiten, Objekte auf die Bauplattform zu setzen: • durch Einfügen einzelner STL-Dateien (oder eine Baugruppe von STL- Dateien). • durch Einfügen einer objdf-Datei (einer Baugruppe). • durch Einfügen von Objekten, die Sie in den Zwischenspeicher von Windows kopiert haben. Anordnen von Objekten auf der Bauplattform So platzieren Sie ein Objekt auf der Bauplattform: 1. Öffnen Sie das Dialogfeld Einfügen – ❒ Wählen Sie im Menü Objekt die Option Einfügen aus. Oder – ❒ Klicken Sie auf dem Menüband Plattformeinstellungen auf Oder – ❒ Klicken Sie mit der rechten Maustaste auf die Bauplattform, und wählen Sie Einfügen aus dem Kontextmenü. DOC-07027DE Rev. I 5-11...
Seite 59
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Das Dialogfeld Insert (Einfügen) wird geöffnet. Abbildung 5-7 Dialogfeld Einfügen 2. Suchen Sie im Feld Suchen in den gewünschten Ordner. 3. Wählen Sie im Feld Dateityp den anzuzeigenden Dateityp aus. 4. Wählen Sie die gewünschte Datei aus, und vergewissern Sie sich, dass diese im Feld Dateiname steht. Wenn das Kontrollkästchen Vorschau markiert ist, wird das Objekt im Dialogfeld angezeigt, siehe Abbildung Abbildung 5-7. Hinweis: Wenn eine VRML-Datei (WRL) ausgewählt wird, wird das Objekt nur dann im Dialogfeld angezeigt, wenn eine entsprechende B MP-Datei im gleichen Ordner abgelegt wurde. Wenn Sie daher VRML-Dateien in einem CAD-Programm speichern, sollten Sie eine BMP-Datei der Baugruppe speichern. Sie können mehrere STL-Dateien ( und VRML-Dateien) öffnen, um mehrere Modelle auf der Bauplattform zu platzieren. Wenn Sie mehrere STL-Dateien auswählen, die eine Baugruppe bilden, können Sie alle oder einige der Teile auswählen. Um das gesamte Modell zu drucken, wählen Sie alle STL- Dateien einer Baugruppe, und aktivieren Sie das Kontrollkästchen Baugruppe. Nun werden die Teile als komplettes, integriertes Modell anstatt als separate Bauteile angeordnet. Die Auswirkungen bei der Auswahl des Kontrollkästchens Baugruppe – in der Modellbaum- und der Bauplattformanzeige - sehen Sie in den folgenden Abbildungen. DOC-07027DE Rev. I 5-12...
Seite 60
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Abbildung 5-8 Kontrollkästchen Baugruppe ausgewählt: Die STL- Dateien werden als Baugruppe eingefügt. Abbildung 5-9 Kontrollkästchen Baugruppe nicht ausgewählt – STL- Dateien werden als Teile angeordnet. Das Menüband Modelleinstellungen wird angezeigt, wenn Objekte auf der Bauplattform angeordnet werden. 5. Wählen Sie je nach Bedarf eine der folgenden Optionen aus: ❒ Einheiten: Millimeter bzw. Zoll als Maßeinheit des Objekts. Die 3D-Datei enthält die Proportionen des Objekts, aber nicht seine Maßeinheiten. Daher sollten Sie sich beim Einfügen eines Objekts vergewissern, dass Sie entweder Millimeter oder Zoll korrekt ausgewählt haben. Andernfalls ist das Objekt auf der Bauplattform entweder viel zu groß oder viel zu klein. Zum Ändern der Maßeinheiten von Objekten, die sich bereits auf der Plattform befinden, siehe „Maßeinheiten“ auf Seite5-39. DOC-07027DE Rev. I 5-13...
Seite 61
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio ❒ Anzahl Kopien: Wählen Sie, wie viele Kopien dieses Objekts Sie auf die Bauplattform setzen möchten. ❒ Automatische Ausrichtung: Richtet Objekte automatisch auf der Bauplattform aus, für effiziente Modellherstellung. ❒ Baugruppe: Aktivieren Sie dieses Kontrollkästchen, wenn Sie mehrere STL-Dateien ausgewählt haben, die Teil einer Baugruppe sind. Hinweis: Die unten im Bereich Koordinaten des Dialogfelds Einfügen unter Ausmaße angezeigten Werte stellen die maximalen Abmessungen des Objekts auf jeder Achse dar. Diese Maße entsprechen der virtuellen Zeichenbox, die das Objekt umgibt, siehe Abbildung Abbildung 5-51 auf Seite 5-49). 6. Klicken Sie auf Einfügen. Objet Studio ordnet das Objekt auf der Bauplattform und in der Modellstruktur Abbildung 5-10 Standard-Bildschirmlayout Das Menüband Modelleinstellungen wird angezeigt, wenn Objekte auf der Bauplattform angeordnet werden. DOC-07027DE Rev. I 5-14...
Seite 62
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Wenn das Objekt eine bestimmte Größe überschreitet, wird möglicherweise das Dialogfeld Platzierte Elemente laden angezeigt. Abbildung 5-11 Platzierte Elemente laden-Dialogfeld Das Öffnen von großen Daten kann beschleunigt werden, indem Sie die Einstellungen für Große Dateien ändern – siehe „Laden großer Dateien“ auf Seite5-55. DOC-07027DE Rev. I 5-15...
Seite 63
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio objdf-Dateien öffnen Vor dem Anordnen von objdf-Dateien auf der Bauplattform muss Objet Studio STL-Dateien für Komponenten extrahieren, zusammen mit den entsprechenden Informationen über ihre Ausrichtung und Modellmaterialien. Zu diesem Zweck legt Objet Studio am gleichen Speicherort einen Ordner an, der denselben Namen wie die objdf-Datei trägt. Wenn Sie eine objdf-Datei öffnen, enthält das Dialogfeld Einfügen außerdem ein Feld Materials (Materialien), in dem die Materialzuordnung des Objekts angegeben wird (siehe unten). Abbildung 5-12 Einfügen-Dialogfeld (objdf-Datei) Wenn ein Teil mit Materialien definiert wird, die nicht von Ihrem System unterstützt werden oder falls ein Objekt, das sich bereits auf der Bauplattform befindet, andere Materialien verwendet, wird eine Warnmeldung angezeigt. (In diesem Fall, siehe „Modellmaterialeinstellungen“ auf Seite5-24 für Druckoptionen.) DOC-07027DE Rev. I 5-16...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Öffnen von Objet-Plattformdateien Sie können Plattformen öffnen, die als objtf-Dateien gespeichert wurden. (Das Speichern von objtf-Dateien wird in „Bauplattformen speichern“ auf Seite5-73 beschrieben). So platzieren Sie ein Objekt, das als Objet-Plattformdatei (OBJTF) auf der Bauplattform gespeichert wurde: 1. Klicken Sie in der Gruppe Datei auf den Menüpunkt Oder – Wählen Sie im Objet Studio-Befehlsmenü die Option Öffnen. Das Dialogfeld Öffnen erscheint. Abbildung 5-13 Dialogfeld Objet-Plattformdatei Öffnen 2. Wählen Sie die gewünschte Datei aus, und vergewissern Sie sich, dass diese im Feld Dateiname steht. Wenn das Kontrollkästchen Vorschau aktiviert ist, wird das Objekt angezeigt. 3. Klicken Sie auf Öffnen. Objet Studio öffnet die Plattformdatei. Die objtf-Datei ist tatsächlich eine Datei mit Druckanweisungen darüber, welche STL-Dateien zu drucken sind und ihre Position auf der Bauplattform. Da die objtf-Datei auf die verwendeten STL-Dateien verweist, müssen Sie ...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio STL-Datei Ladeeinstellung Wenn sich STL-Dateien mit identischen Namen an mehreren Speicherorten befinden, müssen Sie sicherstellen, dass die korrekten STL-Dateien für Komponenten mit der objtf-Datei verknüpft werden. Wenn sich beispielsweise STL-Dateien mit identischen Namen auf einem Laufwerk und auf einem Flash- Laufwerk befinden (dies kann vorkommen, wenn Sie die Originaldateien in einen Arbeitsordner kopieren), können Sie den Standardspeicherort einrichten, von dem aus die Dateien geladen werden sollen. So richten Sie die Ladereihenfolge ein. 1. Wählen Sie im Menü Tools den Punkt Options (Optionen) aus. Oder – Klicken Sie im O bjet Studio-Befehlsmenü auf Optionen. 2. Zeigen Sie im Dialogfeld Optionen die Registerkarte Einstellungen an. Abbildung 5-14 Dialogfeld Optionen, Registerkarte Einstellungen 3. Wählen Sie unter Ladesuchreihenfolge eine Option aus: ❒ Lokal: damit werden Dateien von dem Speicherort aus geladen, in den sie zuletzt gespeichert wurden. ❒ Original: damit werden Dateien von ihrem ursprünglichen Speicherort aus geladen. 4. Klicken Sie auf OK. DOC-07027DE Rev. I 5-18...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Schnellzugriff-Modellbefehle Sie können allgemeine Befehle zum Arbeiten mit Objekten auf der Bauplattform mit der praktischen Modellsymbolleiste und den Kontextmenüs verwenden. Modellsymbolleiste Wählen Sie ein Objekt auf der Plattform aus, um die Modellsymbolleiste zu laden, die Symbole zum Ausführen allgemeiner Aufgaben enthält. Abbildung 5-15 Modellsymbolleiste Die nachstehende Tabelle beschreibt die Symbole der Modellsymbolleiste. Symbol Beschreibung Fügt dem Modell eine matte Oberfläche hinzu. Fügt dem Modell eine glänzende Oberfläche hinzu. Öffnet das Dialogfeld Erweiterte Eigenschaften zum Einrichten des Gitternetzstils und der Option Hohl. Ermöglicht das Ziehen eines Objekts (siehe Seite 5-41). Öffnet das Dialogfeld Transformieren zum Ändern der Position und der Skala des Objekts. Zum Umschalten zwischen den Einstellungen für Modellausrichtung sperren. Ermöglicht die Auswahl der Druckmaterialien. Ermöglicht Ihnen das Auftragen einer Beschichtung auf das Modell bzw. das Ändern einer früheren Beschichtung. Rechtsklick-Modellmenü Wenn Sie mit der rechten Maustaste auf ein Objekt klicken, wird ein Popup- Kontextmenü angezeigt, aus dem Sie die Oberflächenausführung des Modells auswählen, seine Position und seine Skala ändern, sowie die Einstellungen für die Optionen Gitternetz Baustil und Hohl einrichten können. Sie können außerdem eine Schnellzugriffssymbolleiste erstellen, die die am meisten von Ihnen verwendeten Symbole gruppiert. Siehe „Erstellen einer DOC-07027DE Rev. I 5-19...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Schnellzugriffssymbolleiste“ auf Seite5-76. Objekte auswählen Um ein Objekt auf der Bauplattform zu ändern, oder um ihm Merkmale zuzuordnen (Modellmaterial, Baustil usw.), müssen Sie das Objekt zunächst auswählen. Sie können ein Objekt auswählen, indem Sie darauf klicken, entweder auf der Plattform oder in der Modellstruktur. Sein Bild auf der Bauplattform ändert die Farbe (in der Standardeinstellung zu hellblau), und sein Name wird im Modellbaum der Plattform hervorgehoben. Sie können mehrere Objekte auswählen, indem Sie mithilfe des Mauszeigers eine Box um diese Objekte zeichnen, oder indem Sie die Tasten Strg oder Umschalt drücken, während Sie zusätzliche Objekte anklicken. Als Alternative können Sie mithilfe der folgenden Menübefehle zum Bearbeiten Objekte auswählen bzw. deren Auswahl aufheben. • Alle auswählen • Auswahl invertieren • Objekt auswählen aufheben Abbildung 5-16 Bearbeiten-Menü Gelegentlich müssen Sie einzelne Elemente einer Baugruppe auswählen. Manchmal müssen Sie die gesamte Baugruppe auswählen. Das Symbol Auswahl, das auf dem Menüband angezeigt wird, bestimmt, was beim Klicken auf das Modell ausgewählt wird: oder So ändern Sie die Auswahlaktion: 1. Auf dem Menüband Plattformeinstellungen oder Modelleinstellungen: a. Klicken Sie auf das Symbol Auswahl: oder b. Klicken Sie auf der Flyout-Symbolleiste auf das entsprechende Symbol: DOC-07027DE Rev. I 5-20...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Abbildung 5-17 Auswahl Flyout-Symbolleiste Objekte kopieren und einfügen Zum Duplizieren von Objekten auf der Bauplattform können Sie natürlich ein- und dasselbe Objekt mehrmals aus seiner Datei einfügen. Einfacher geht es jedoch, wenn Sie das Objekt kopieren und einfügen. Sie können die Objekte aus der Bauplattform oder der Modellstruktur kopieren - entweder als einzelne oder mehrere Teile bzw. Baugruppen. Die kopierten Objekte verbleiben im Windows- Zwischenspeicher, bis Sie sie auf der Bauplattform einfügen. Genau wie beim Kopieren von Text aus einem Dokument und Einfügen in ein anderes können Sie auch Objekte aus einer Bauplattform auf eine andere kopieren. Allerdings können Sie bei Objet Studio immer nur jeweils eine Plattform öffnen. Deshalb müssen Sie für alle Bauplattformen, mit denen Sie (gleichzeitig) arbeiten möchten, ein separates Fenster mit Objet Studio öffnen, indem Sie die Applikation erneut aus dem Windows-Startmenü heraus starten. Gleichzeitiges Öffnen mehrerer Fenster mit Objet Studio kann zweckmäßig sein, um Objekte vor dem Einfügen in Ihre Produktions-Bauplattform zu ändern bzw. zu konfigurieren. Wenn Sie zum Beispiel das Modellmaterial eines als objdf-Datei gespeicherten Objekts an das bereits in der Produktions-Bauplattform verwendete Modellmaterial anpassen möchten, müssen Sie dies auf einer anderen Plattform tun, bevor Sie das Objekt einfügen. Durch Kopieren und Einfügen können Sie ebenfalls bereits auf früher erstellten Bauplattformen eingerichtete Objekte für neuere Projekte benutzen. Der Zugriff auf die Befehle Kopieren und Einfügen erfolgt genau wie bei anderen Windows-Anwendungen: • mit Rechtsklick aus dem Kontextmenü. • über die Tastenkombinationen Strg+C und Strg+V. Mit dem Befehl Inhalte einfügen (im Rechtsklick-Kontextmenü des Objekts) können Sie Objekte sogar noch rationeller duplizieren: • Sie können die Anzahl der auf der Bauplattform anzuordnenden Duplikate sofort bestimmen. • Sie können auf jeder Achse den Abstand zwischen den duplizierten Objekten angeben.
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Abbildung 5-18 Inhalte einfügen-Dialogfeld Oberflächenausführung Modelle können mit einer matten oder glänzenden Oberfläche gedruckt werden. Um eine matte Oberfläche zu erstellen, wird das Modell komplett mit einer dünnen Stützmaterialschicht umgeben. So richten Sie die Oberflächenausführung des Modells ein: 1. Wählen Sie das Modell. 2. Wählen Sie Matt oder Glänzend an einem der folgenden Orte: ❒ Modelleinstellungen-Menüband, Gruppe Optionen ❒ Modellsymbolleiste ❒ Rechtsklick-Kontextmenü (bei Auswahl des Modells) Sie können Objet Studio so konfigurieren, dass es zwischen den Objektoberflächenausführungen auf der Bauplattform nach Farben unterscheidet. So konfigurieren Sie, wie Objet Studio Objekte anzeigt, siehe „Objektfarben einrichten“ auf Seite5-54. DOC-07027DE Rev. I 5-22...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Objekte in Komponenten aufspalten Komplexe Objekte können Sie in eine Baugruppe aus Komponententeilen konvertieren. Hierzu teilen Sie die STL-Datei des Objekts in eine Gruppe separater STL-Dateien auf, die jeweils ein Bauteil darstellen. (Dies wird in der Objet Studio-Bedienoberfläche als Trennen der Objekte in Einzelteile bezeichnet.) Nun können Sie jeder STL-Datei ein Modellmaterial zuordnen und die neu erstellte Baugruppe als objdf-Datei abspeichern. So teilen Sie ein Objekt in eine Baugruppe mit Komponenten auf: 1. Falls das Objekt nicht angezeigt wird, platzieren Sie es auf die Bauplattform, indem Sie seine STL-Datei einfügen (siehe „Anordnen von Objekten auf der Bauplattform“ auf Seite5-11). Das Objekt erscheint als einzelnes Teil auf der Bauplattform und im Modellstrukturfenster. Ihm ist per Standard das primäre Modellmaterial zugeordnet. (Wenn in Objet Studio ein sekundäres Material konfiguriert wurde, können Sie dem gesamten Objekt dieses bzw. ein Digitalmaterial zuordnen. Nähere Beschreibung siehe „Modellmaterialeinstellungen“ auf der nächsten Seite.) Abbildung 5-19 Auf die Bauplattform gesetztes Objekt aus einer einzelnen STL-Datei Hinweis: Das Objekt auf der Bauplattform braucht zum jetzigen Zeitpunkt noch nicht in Bezug auf seine Größe angepasst zu werden. DOC-07027DE Rev. I 5-23...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio 2. Bei ausgewähltem Objekt: ❒ Wählen Sie im Menü Objekt die Option In Schalen aufteilen. Oder – ❒ Klicken Sie auf dem Menüband auf Nun wird ein Dialogfenster geöffnet, in dem Sie eingeben können, wo Sie die Bauteil-STL-Dateien speichern möchten. (Standardmäßig bietet Objet Studio an, die neuen Dateien in demselben Ordner wie die Original-STL- Dateien abzulegen.) Abbildung 5-20 Auswählen des Ordners zum Speichern von STL- Dateien nach dem Aufteilen in Schalen 3. Klicken Sie auf OK. Objet Studio spaltet das Objekt nun in eine Baugruppe bestehend aus Komponententeilen, die jeweils in einer separaten STL-Datei („Schale“) gespeichert sind. Das Objekt erscheint als Baugruppe bestehend aus Teilen (Schalen) auf der Bauplattform und im Modellstrukturfenster. Jedem dieser Teile können Sie ein anderes Modellmaterial zuordnen (siehe Beschreibung in Abschnitt „Modellmaterialeinstellungen“ unter). Abbildung 5-21 Objekt nach dem Konvertieren in eine aus Komponenten bestehende Baugruppe Modellmaterialeinstellungen Bevor Sie bei Objet Studio Objekte auf die Bauplattform stellen, sollten Sie sich den Materialauswahleinstellungen auf dem Plattformeinstellungen-Menüband zuwenden. DOC-07027DE Rev. I 5-24...
Seite 72
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Abbildung 5-22 Materialauswahleinstellungen • Standardmäßig entsprechen die Materialauswahleinstellungen auf dem Menüband den drei in den Drucker geladenen Modellkartuscheb die in den Drucker geladen sind. • Die angezeigten Materialien sind die Grundmodellmaterialien. Bei Connex- 2- und Connex-3-Druckern können diese Materialien später kombiniert werden, um digitale Materialien zu erstellen (siehe „Digitale Materialien“ auf Seite5-28). • Das Material auf der rechten Seite (VeroBlack in der obigen Abbildung) ist das primäre Modellmaterial („Modell-1“). Es wird denjenigen Objekten zugeordnet, denen beim Einstellen auf die Bauplattform noch kein Material zugeordnet ist. Beispielsweise ordnet, weil STL -Dateien keine Informationen über das Modellmaterial enthalten, Objet Studio den STL-Dateien das primäre Material zu. Und bei dem Versuch, objdf-Dateien einzufügen, deren zugeordnete Materialien von Ihrer Version von Objet Studio nicht erkannt werden, können Sie die Datei einfügen, indem Sie die fehlenden Materialien durch das primäre Modellmaterial ersetzen. • Wählen Sie Single Material (Einzelmaterial), wenn Sie nur ein Material zum Drucken verwenden möchten – alle Material-Dropdownmenüs enthalten das gleiche Material. Wenn Sie mit mehreren Materialien drucken möchten, bleibt das Material im oberen Dropdownmenü dem Objekt solange zugeordnet, bis Sie ein anderes Material auswählen. • Wenn Sie eine objdf-Datei in eine leere Bauplattform einfügen, deren Modellmaterialzuordnung nicht den Einstellungen im Plattformeinstellungen- Menüband entspricht, werden diese Einstellungen automatisch geändert. Befindet sich jedoch bereits ein Objekt auf der Bauplattform, dessen Materialien den Zuordnungen in der objdf-Datei nicht entsprechen, können Sie das neue Objekt nicht auf die Plattform stellen. Zum Drucken dieses Objekts stehen Ihnen folgende Möglichkeiten zur Verfügung: ❒ Drucken Sie das neue Objekt als separaten Job, anstatt es auf derselben Bauplattform zu drucken. ❒ ...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio So ändern Sie die einem Objekt zugeordneten Materialien vor dem Einfügen: 1. Öffnen Sie ein weiteres Fenster in Objet Studio, indem Sie die Anwendung aus dem Windows-Startmenü öffnen. 2. Fügen Sie das neue Objekt (objdf-Datei) auf der leeren Bauplattform ein. 3. Ändern Sie die Materialauswahleinstellungen auf dem Plattformeinstellungen-Menüband entsprechend den Einstellungen, die auf der anderen Bauplattform verwendet werden. 4. Ordnen Sie dem Objekt Materialien zu (siehe „ Zuordnen eines Modellmaterials zu Objekten“ auf Seite5-29). 5. Wählen Sie das Objekt aus, und kopieren Sie es. 6. Zeigen Sie das andere Fenster von Objet Studio an, und fügen Sie das Objekt in die Bauplattform ein. Hinweis: Sie haben die Möglichkeit, das Objekt mit den neuen Materialien entweder als neue objdf-Datei zu speichern oder die Originaldatei mit den Änderungen zu speichern. Modellmaterial ändern Beim Erstellen einer Bauplattform in Objet Studio können Sie ebenfalls Modellmaterialien benutzen, die zum gegenwärtigen Zeitpunkt nicht im Drucker installiert sind. Da die installierten Materialien standardmäßig angezeigt werden, ...
Seite 74
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio DT-3- oder CS P-Reinigungsgeräten führen. Falls notwendig, können diese Modell mit einem WaterJet-Reinigungsgerät gereinigt werden. ❒ Wenn Sie zu SUP706 wechseln, lautet der empfohlene Gitternetz Baustil „Standard“. Sie können die Standardeinstellungen für den Gitternetz Baustil im Dialogfeld Erweiterte Eigenschaften (siehe „Auswahl der Stärke des Stützmaterials“ auf Seite5-68) aufheben. Sie können die Standardeinstellung für den Gitternetz Baustil im Dialogfeld Benutzereinstellungen (siehe „Einrichten der Benutzereinstellungen“ auf Seite5-81) einrichten. Wenn Sie einen Druckjob an den Drucker senden, wird das neue Stützmaterial im Abschnitt Verfügbare Ressourcen im Job Manager-Bildschirm angezeigt. Abbildung 5-24 Verfügbare Ressourcen in Job Manager DOC-07027DE Rev. I 5-27...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Digitale Materialien Wenn zwei unterschiedliche Modellmaterialien auf dem Menüband erscheinen, können Sie Objekte aus einem der beiden oder einer Kombination beider Digitalmaterialien herstellen. Mit unterschiedlichen Kombinationen von Modellmaterialien können Sie Objekte mit einer Vielzahl von Farb- und mechanischen Merkmalen drucken. So zeigen Sie die digitalen Materialien zum Drucken von Objekten an (mit drei Grundmodellmaterialien): 1. Vergewissern Sie sich, dass Sie die passenden Modellmaterialien ausgewählt haben und dass die Option Mehrere Materialien ausgewählt ist. Abbildung 5-25 Materialauswahl mit drei Grundmodellmaterialien 2. Klicken Sie auf Der Leitfaden für die Materialauswahl wird eingeblendet und zeigt die verfügbaren Grundmodellmaterialien und Digitalmaterialien (Kombinationen aus diesen) an. Abbildung 5-26 Der Leitfaden für die Materialauswahl mit den Digitalmaterialien , die mit den Grundmodellmaterialien zur Verfügung stehen DOC-07027DE Rev. I 5-28...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Zuordnen eines Modellmaterials zu Objekten Sie können den Objekten auf der Bauplattform alle verfügbaren Materialien zuordnen. So ordnen Sie Objekten ein Modellmaterial zu: 1. Wählen Sie ein Objekt auf der Bauplattform aus (siehe „Objekte auswählen“ auf Seite5-20). Wenn ein Objekt ausgewählt ist, werden dessen Eigenschaften, einschließlich der Modellmaterialien auf der Modellsymbolleiste und auf dem Menüband angezeigt. Abbildung 5-27 Objekteigenschaften, auf dem Menüband und der Modellsymbolleiste 2. Anzeige des Material-Dropdownmenüs und Auswahl des gewünschten Materials. Abbildung 5-28 Menü für die Zuordnung von Materialien zu Objekten Wenn Sie das Objekt auf der Bauplattform deaktivieren, wird es standardmäßig in der Farbe des ausgewählten Materials angezeigt. Analog hierzu können Sie jedem der Einzelobjekte auf der Bauplattform Modellmaterialien zuordnen. So teilen Sie ein Objekt in einzelne Komponenten auf (jeweils als STL-Datei), siehe „Objekte in Komponenten aufspalten“ auf Seite5-23. Farbeinstellung Sie können mithilfe einer Farbpalette Materialien Modellen zuordnen, wenn bestimmte Materialkombinationen verfügbar sind. DOC-07027DE Rev. I 5-29...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Abbildung 5-29 Farbpalette So ändern Sie die Materialauswahlmethode – Farbpalette oder Materialliste: ➢ Wählen Sie im Menü Extras den Menüpunkt Farbmaterialauswahl aus. Abbildung 5-30 Einstellung der Methode Farbmaterialauswahl Beschichten von Objekten Sie können Verbundmodelle drucken, bei denen die Oberflächenschicht aus einem anderen Material besteht als das Innere. Auf diese Weise erhalten Sie einzigartige mechanische Eigenschaften und Texturen. Diese Methode bezeichnet man als Beschichten. So beschichten Sie ein Objekt mit einem anderen Modellmaterial: 1. Wählen Sie ein Objekt auf der Bauplattform aus. 2. Klicken Sie auf der Modellsymbolleiste oder auf dem Menüband Modelleinstellungen auf Das Dialogfeld Beschichten mit wird angezeigt. DOC-07027DE Rev. I 5-30...
Seite 78
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio 3. Wählen Sie Beschichten mit und wählen Sie das Beschichtungsmaterial aus dem Pulldownmenü. Abbildung 5-31 Ausgewähltes Beschichtungsmaterial 4. Geben Sie im Feld Stärke die Beschichtungsstärke in Millimetern zwischen 0,3 und 3 ein. Hinweis: Die Beschichtungsstärke hat keinen Einfluss auf die äußeren Abmessungen des Objekts. Diese bleiben unverändert. Die Beschichtung ersetzt Teile des Hauptmodellmaterials. 5. Klicken Sie auf Anwenden. Hinweis: Wenn Sie Objekte deaktivieren, werden diese standardmäßig in Farben angezeigt, die das Modellmaterial darstellen. Auch nach Hinzufügen einer Beschichtung zu einem Objekt bleibt dessen Farbe diejenige des Hauptmaterials. Es erscheint nicht die Farbe des Beschichtungsmaterials. So prüfen, ändern oder entfernen Sie die Beschichtung eines Objekts: 1. Klicken Sie auf der Modellsymbolleiste oder auf dem Menüband Modelleinstellungen auf Das Dialogfeld Beschichten mit wird angezeigt. 2. ...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Anordnen von Objekten auf der Bauplattform Zum effizienten Herstellen von Modellen mit der erforderlichen Oberflächenbearbeitung ist die Anordnung der Objekte auf der Bauplattform entscheidend. Objet Studio unterstützt die automatische Anordnung von Objekten. Sie sollten jedoch prüfen, ob die Objekte für Ihren Zweck sinnvoll ausgerichtet sind, anhand der Erwägungen in „Manuelle Anordnung“ auf Seite5- Zwei Dinge haben Auswirkungen auf die Anordnung von Objekten auf der Bauplattform: orientation (Ausrichtung) und placement (Platzierung). Sie können Objet Studio die optimale Ausrichtung und Position einstellen lassen oder Sie können dies selbst steuern. Automatische Ausrichtung Standardmäßig richtet Objet Studio die Objekte beim Platzieren auf der Bauplattform automatisch so aus, dass die kürzeste Druckzeit verwendet wird. (Sie können die Ausrichtung später manuell ändern.). Sie können jedoch die automatische Ausrichtung beim Platzieren eines Objekts auf der Bauplattform abbrechen. So platzieren Sie ein Objekt ohne automatische Ausrichtung auf der Bauplattform: ➢ Stellen Sie im Dialogfeld Einfügen sicher, dass die Option Automatisch ausrichten nicht ausgewählt ist. Abbildung 5-32 Option Automatisch ausrichten deaktiviert DOC-07027DE Rev. I 5-32...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Sie können die Standardeinstellungen ändern, so dass die automatische Ausrichtung nicht angewendet wird, es sei denn Sie markieren jedes Mal, wenn Sie ein Objekt auf der Bauplattform platzieren, das Kontrollkästchen Automatisch ausrichten. Hierzu gehen Sie folgendermaßen vor: „Standardeinstellungen“ auf Seite5-83. Automatische Anordnung Nachdem Sie mehrere Objekte auf der Bauplattform platziert haben, können Sie Objet Studio die Anordnung auf der Plattform zum Drucken überlassen. Damit wird sichergestellt, dass die Objekte korrekt positioniert sind und dass sie in kürzester Zeit und mit einem Mindestaufwand an Material gedruckt werden. So ordnen Sie automatisch Objekte auf der Bauplattform an: ➢ Klicken Sie auf dem Menüband Plattformeinstellungen auf Oder – Wählen Sie im Menü Tools die Option Automatisch anordnen aus. Wie sich die automatische Anordnung auswirkt, zeigen die nachstehenden Abbildungen. Abbildung 5-33 Plattform vor der richtigen Anordnung der Objekte Abbildung 5-34 Plattformanordnung bei Anwendung der automatischen Anordnung DOC-07027DE Rev. I 5-33...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Um beste Ergebnisse zu erhalten, ordnen Sie die Plattform mit der Option Automatisch anordnen auf dem Menüband Plattformeinstellung an, auch wenn Sie die Objekte mit der Option Automatisch ausrichten eingefügt haben. Die physikalischen Merkmale jedes Modellmaterials, das Sie verwenden, können Auswirkungen auf die Anordnung der Objekte auf der Bauplattform haben. Wählen Sie daher das Material aus, bevor Sie die Option Automatische Anordnung ausführen. Manuelle Anordnung Sie können die Position der Objekte auf der Bauplattform ändern, auch wenn sie mit der Option Automatisch ausrichten eingefügt wurden. Funktionen zum Ändern der Position von Objekten sind in „Ändern von Objekten auf der Bauplattform“ auf Seite5-36 beschrieben. Die Ausrichtung der Modelle auf der Bauplattform bestimmt, wie schnell und effizient diese im 3D-Drucker erstellt werden, wie viel und wo Stützmaterial verwendet wird und ob die Modellteile eine glänzende Oberfläche haben. Deshalb sollten Sie beim Platzieren der Modelle auf der Bauplattform eine Reihe von Faktoren berücksichtigen und folgende Positionierungsregeln einhalten. X-Y-Z-Regel Diese Regel bezieht sich auf die Außenabmessungen eines Modells. ➢ Da die Druckköpfe sich entlang der X-Achse bewegen, ist die Druckdauer entlang dieser Achse im Vergleich zur Druckzeit entlang der Y- und Z-Achsen relativ kurz. Aus diesem Grund empfehlen wir, die größte Abmessung des Objekts entlang der X-Achse zu positionieren. ➢ Alle Oberflächen, die in Kontakt mit Stützmaterialien kommen, werden matt gedruckt. ➢ ...
Seite 82
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Regel „Höheres nach links“ Diese Regel betrifft Modelle, die nach der Ausrichtung auf der Bauplattform aufgrund anderer Erwägungen auf einer Seite höher als auf der anderen sind. ➢ Da sich die Druckköpfe auf der X-Achse von links nach rechts bewegen, müssen die Druckköpfe höhere Abschnitte unnötigerweise von links abtasten, bevor sie sie erreichen. Wenn jedoch die höheren Abschnitte auf der linken Seite der Plattform positioniert werden, brauchen die Druckköpfe das Modell nur bis zum Drucken dieser Abschnitte abzutasten, nachdem die niedrigeren Teile bereits fertig gestellt wurden. Deshalb sollten Sie die höhere Seite des Modells möglichst auf der linken Seite anordnen. Die folgenden Regeln gehen davon aus, dass oben auf dem gedruckten Modell kein Stützmaterial benötigt wird. Regel „Vertiefungen nach oben“ Diese Regel betrifft Modelle mit Oberflächenvertiefungen. ➢ Oberflächenvertiefungen (wie Aussparungen, Bohrlöcher usw.) sollten möglichst so positioniert werden, dass sie nach oben zeigen. Regel „Strukturierte Flächen“ Diese Regel betrifft Modelle mit feinen Details auf einer Seite (zum Beispiel die Tastaturseite eines Telefons). ➢ Die Seite des Modells mit den Oberflächenstrukturen sollte möglichst nach oben gerichtet sein. So erhalten Sie glatte Oberflächen.
5 Verwenden von Objet Studio Ändern von Objekten auf der Bauplattform Objekte auf der der Z-Achse positionieren Wenn Sie Objekte mit der automatischen Positionierung auf der Bauplattform anordnen (siehe „Automatische Ausrichtung“ auf Seite5-32), werden die Objekte direkt auf der Plattform positioniert. Wenn Sie Objekte nicht mit der automatischen Platzierung positionieren, werden sie oft oberhalb oder unterhalb der Plattform eingefügt. In der Praxis druckt das Objet500-System alle Modelle auf der Bauplattform auf einem einen Millimeter dicken Bett aus Stützmaterial. Objekte bei Objet Studio direkt auf der Bauplattform zu positionieren ist wichtig, damit die Objekte korrekt auf dem Bildschirm angezeigt werden. So positionieren Sie Objekte direkt auf der Plattform: 1. Wählen Sie das Objekt aus. 2. Wählen Sie im Menü Objekt die Option Auflegen. So können Sie sich vergewissern, dass Objekte immer direkt auf der Plattform positioniert wurden: 1. ...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio • Nie: Die Anzeige der Objekte, die sich über oder unter der Bauplattform befinden, wird nicht geändert. Gültige Objektanordnung Sie können sicherstellen, dass Modelle beim Positionieren auf der Bauplattform nicht überlappen und dass sie nicht über die Plattform hinausragen. So stellen Sie eine gültige Objektplatzierung sicher: 1. Wählen Sie im Menü Tools die Option Einstellungen Einschränkungen aus. Abbildung 5-36 Bedingungen einstellen-Dialogfeld 2. Wählen Sie Dynamisch prüfen, um Folgendes herauszufinden: ❒ ungültige Objektplatzierung beim Platzieren von Objekten: Beim Auflegen ausgewählt. ❒ ungültige Objektplatzierung nach dem Verschieben von Objekten: Beim Verschieben ausgewählt. ❒ Objekte über die Grenzen der Plattform hinaus platziert: Außerhalb Plattform ausgewählt. ❒ Objekte, die überlappen: Objektkollision ausgewählt. Auch wenn Sie beim Positionieren von Objekten auf der Bauplattform nicht die Funktion Dynamisch prüfen verwenden, prüft Objet Studio automatisch, ...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio umgebenden Begrenzungsrahmens berechnet (siehe Abbildung 5-51 auf Seite 5-49). Objekte mit Gitternetz positionieren Die Anzeige eines Gitternetzes über der Abbildung der Bauplattform kann beim Positionieren von Objekten hilfreich sein. Sie können diese Gitternetzfunktion nutzen, indem Sie folgende Menüoptionen auswählen. Menüoption Ergebnis Tools > Gitternetz Zeigt ein Gitternetz auf der Bauplattform an. Tools > An Gitternetz Das Objekt wird beim Verschieben an der nächstliegenden Gitternetzlinie ausrichten ausgerichtet. Tools > Optionen > Ermöglicht die Änderung des Gitternetzursprungs Gitternetz (Schnittpunkt von X- und Y-Achse) und Aussehen. Sie können die Gitternetzeinstellungen im Dialogfeld Options (Optionen) überprüfen, einstellen und validieren. So zeigen Sie die Gitternetzeinstellungen an und ändern diese: 1. Wählen Sie im Menü Tools die Option Optionen und wechseln Sie zur Registerkarte Gitternetz. Die aktuellen Gitternetz werden angezeigt. Abbildung 5-37 Dialogfeld Optionen, Registerkarte Gitternetz 2. ...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Maßeinheiten 3D-Dateien enthalten die Proportionen des Objekts, aber nicht seine Maßeinheiten. Daher sollten Sie sich beim Einfügen eines Objekts vergewissern, dass Sie entweder Millimeter oder Zoll korrekt ausgewählt haben. Andernfalls ist das Objekt auf der Bauplattform entweder viel zu groß oder viel zu klein. So richten Sie beim Einfügen eines Objekts die Maßeinheiten ein: ➢ Wählen Sie im Dialogfeld Einfügen, im Feld Einheiten entweder Millimeter oder Zoll aus: Abbildung 5-38 Feld Einheiten im Dialogfeld Einfügen So ändern Sie die Maßeinheiten für ein ausgewähltes Objekt im Menüband Modelleinstellungen: 1. Öffnen Sie die Flyout-Symbolleiste Einheiten. Abbildung 5-39 Einheiten-Flyout-Symbolleiste 2. ...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio So ändern Sie die Maßeinheiten für ein ausgewähltes Objekt in der Standardsymbolleiste: 1. Wählen Sie im Menü Objekt die Option Einheiten ändern. Abbildung 5-40 Modelleinheiten-Dialogfeld 2. Ändern Sie im Dialogfeld Modelleinheiten die Einstellung und klicken Sie dann auf OK. Modellabmessungen einstellen Sie können die Abmessungen eines Objekts ändern, indem Sie dessen Größe auf den X-, Y- und Z-Achsen ändern. Gehen Sie dazu zur Gruppe Abmessungen auf dem Menüband Modelleinstellungen. Abbildung 5-41 Abmessungen auf dem Menüband Modelleinstellungen • Wenn Uniform Scale (Einheitliche Skalierung) aktiviert ist, wird die Änderung der Dimension eines Objekts auf einer Achse proportional auch die Abmessungen auf den anderen Achsen ändern. • Drücken Sie nach dem Ändern einer Maßeinheit auf die Eingabetaste oder klicken Sie auf ein anderes Feld in der Gruppe Dimensionen. Hinweis: Sie können die Höhe der Objekte auf der Bauplattform nur ändern, wenn dies in den Objet Studio Einstellungen (siehe „Objekte auf der der Z-Achse ...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Manuelle Neupositionierung von Objekten Sie können ein Objekt auf der Bauplattform mithilfe der Pfeiltasten oder durch Ziehen mit der Maus manuell verschieben und drehen. So ändern Sie ein Objekt manuell: 1. Wählen Sie ein Objekt aus, indem Sie auf der Bauplattform oder im Modellbaumstrukturfenster darauf klicken. 2. Klicken Sie auf auf der Modellsymbolleiste oder auf dem Menüband Modelleinstellungen. Um das Objekt wird ein Rahmen angezeigt und der Mauszeiger ändert sich, um anzuzeigen, dass das Objekt verschoben werden kann. Abbildung 5-42 Ein Objekt manuell verschieben 3. Wenn Sie auf eine Ecke des Rahmens klicken, ändert sich der Mauszeiger, um anzuzeigen, dass das Objekt rotiert werden kann. Abbildung 5-43 Ein Objekt manuell drehen 4. Ändern Sie das Objekt mit den Pfeiltasten oder mit der Maus. DOC-07027DE Rev. I 5-41...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Verwenden des Dialogfelds Transformieren Sie können genaue Änderungen an einem Objekt vornehmen, wenn Sie dessen Eigenschaften im Dialogfeld Transformieren ändern. So greifen Sie auf das Dialogfeld Transformieren zu (wenn ein Objekt ausgewählt ist): • Klicken Sie auf auf der Modellsymbolleiste oder auf dem Menüband Modelleinstellungen. • Wählen Sie aus dem Rechtsklick-Kontextmenü die Option Transformieren. • Wählen Sie im Menü Objekt die Option Gruppierung entfernen. Abbildung 5-44 Transformieren-Dialogfeld So ändern Sie ein Objekt mit dem Dialogfeld Transformieren: ➢ Ändern Sie beliebige Werte und klicken Sie dann auf Übernehmen, um zu sehen, wie das Objekt auf der Bauplattform geändert wird.
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio So setzen Sie alle Werte im Dialogfeld zurück: ➢ Klicken Sie auf Zurücksetzen. Note: Das Objekt wird nicht geändert. Alle vorher ausgeführten Änderungen bleiben erhalten. So setzen Sie alle Änderungen, die mit dem Dialogfeld Transformieren durchgeführt wurden, wieder zurück: ➢ Klicken Sie auf Aktionen abbrechen. Nach dem Schließen des Dialogfelds Transformieren klicken Sie auf Auswahl aufheben (auf dem Menüband Modelleinstellungen oder im Menü Bearbeiten), um alle mit dem Dialogfeld ausgeführten Änderungen zurückzusetzen. Ausrichtung eines Objekts ändern Es gibt verschiedene Methoden zum Ändern der Ausrichtung von Objekten auf ...
Seite 91
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio 2. Klicken Sie auf einen Teil eines Objekts auf der Bauplattform. Die ausgewählte Ebene wird angezeigt. Abbildung 5-45 Nach Ebene ausrichten 3. Klicken Sie auf der Ausrichtungssymbolleiste auf das entsprechende Symbol zum Ändern der Ausrichtung. Oder – Wählen Sie im Menü Tools die Option Ebenenausrichtung und wählen Sie eine Ausrichtungsoption. Abbildung 5-46 Tools-Menü, Ebenenausrichtungsoptionen DOC-07027DE Rev. I 5-44...
Seite 92
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio So brechen Sie die Ebenenauswahl nach der Neuausrichtung von Objekten auf der Bauplattform ab: ➢ Auf dem Menüband Plattformeinstellungen oder Modelleinstellungen: a. Klicken Sie auf das Symbol in der Gruppe Auswahl: oder b. Klicken Sie auf der Flyout-Symbolleiste auf das Symbol Element auswählen oder Gruppe auswählen: oder: ➢ Wählen Sie im Menü Tools die Option Ebenenausrichtung > Ebene auswählen. So drehen Sie ein Objekt auf einer beliebigen Achse um 180 Grad: 1. ...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Objekte gruppieren und Gruppierungen entfernen Sie können zwei oder mehr Objekte gleichzeitig auf der Bauplattform ändern. • Mehrere Objekte auswählen Änderungen an einem Objekt sind gleichzeitig für alle ausgewählten Objekte gültig. Wenn Sie beispielsweise ein Objekt auf seiner Achse drehen, drehen sich alle ausgewählten Objekte auf ihrer jeweiligen Achse. • Konvertieren der Objekte in eine Baugruppe Separate Objekte werden Teile einer Einheit. Wenn Sie beispielsweise eine Baugruppe auf ihrer Achse drehen, dreht sich die gesamte Baugruppe als eine Einheit. So konvertieren Sie Objekte in eine Baugruppe: 1. Wählen Sie die Objekte (siehe „Objekte auswählen“ auf Seite5-20). 2. Wählen Sie im Menü Objekt die Option Gruppe zu Baugruppe. In der Modellstruktur werden die Objekte nun als untergeordnete Teile eines übergeordneten Teils (Baugruppe) angezeigt. Abbildung 5-47 Baugruppe in der Modellstruktur In der Modellstruktur wird der Dateiname der Baugruppe nur angezeigt, wenn Sie sie als objdf-Datei öffnen (einfügen). Nach dem Erstellen einer Baugruppe können Sie diese als objdf-Datei für die Wiederverwendung speichern. (Um sie zu ändern und zu drucken, brauchen Sie die Baugruppe nicht zu speichern). So speichern Sie eine Baugruppe: 1. ...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio So zerlegen Sie Baugruppen in einzelne Objekte (STL-Dateien): 1. Wählen Sie die Baugruppe aus (entweder auf der Bauplattform oder in der Modellstruktur). 2. Wählen Sie im Menü Objekt die Option Gruppierung entfernen. In der Modellstruktur sind die Elemente kein Teil einer Baugruppe. Abbildung 5-48 Separate Objekte in der Modellstruktur Modellausrichtung fixieren Wenn Sie ein Objekt auf der Bauplattform ändern, können Sie dessen Ausrichtung fixieren, so dass sie sich beim Benutzen der Funktion Automatische Platzierung nicht ändert (siehe „Automatische Anordnung“ auf Seite5-33). So fixieren Sie ein Objekt 1. Wählen Sie ein Objekt auf der Bauplattform aus. 2. Klicken Sie auf dem Menüband Modelleinstellungen in der Gruppe Ändern oder auf der Modellsymbolleiste auf So heben Sie die Fixierung eines Objekts auf: ➢ ...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Anzeigeoptionen Objekte anzeigen Im Menü View (Ansicht) können Sie die Art und Weise ändern, in der Objekte angezeigt werden. Bei der Standardmethode werden die Modelle auf der Bauplattform als massive (schattierte) Objekte angezeigt. Abbildung 5-49 Baugruppen- und Modellanzeige in der Ansicht Shaded (Schattiert) Die übrigen Anzeigeoptionen sind WireFrame (Drahtmodell) und Points (Punkte). So zeigen Sie die Bauplattform in der Ansicht WireFrame (Drahtmodell) ➢ Wählen Sie im Menü View (Ansicht) die Menüoption WireFrame (Drahtmodell). Abbildung 5-50 Baugruppen- und Modellanzeige in der Ansicht WireFrame (Drahtmodell) So kehren Sie zur (shaded) schattierten Ansicht zurück: ➢ ...
Seite 96
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio So zeigen Sie Objekte in Kastenform mit den maximalen Abmessungen anstatt ihrer Form an: ➢ Wählen Sie im Menü Ansicht die Menüoption Begrenzungsrahmen anzeigen. Abbildung 5-51 Mit Begrenzungsrahmen angezeigtes Modell So zeigen Sie den Bereich um Objekte herum an, der für das Stützmaterial (zum Erstellen einer matten Oberfläche) benötigt wird: ➢ ...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio So zeigen Sie die maximale Bauhöhe an: ➢ Wählen Sie im Menü Ansicht die Menüoption Plattform-3D-Box anzeigen. Abbildung 5-53 Plattform-3D-Box So zeigen Sie Objekte ohne die Bauplattform an: ➢ Entfernen Sie im Menü Ansicht die Menüoption Plattform anzeigen. Bildschirmlayout Objet Studio passt automatisch das Standardbildschirmlayout an, um die optimalen Ansichten der Bauplattform und der Modellstruktur zu zeigen. Durch Ändern des Bildschirmlayouts können Sie Modelle aus verschiedenen Blickwinkeln anzeigen. So ändern Sie das Bildschirmlayout: ➢ Wählen Sie auf der Flyout-Symbolleiste View (Ansicht) die Option Einzelansicht oder 4 Ansichten.
Seite 98
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio ❒ Einzelansicht ist das Standardbildschirmlayout. ❒ 4 Ansichten zeigt die Ansichten Perspektive, Oben, Vorne und Rechts. Abbildung 5-55 Bildschirmlayout mit Einzelansicht Abbildung 5-56 Bildschirmlayout mit 4 Ansichten DOC-07027DE Rev. I 5-51...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Plattformperspektive Die Standardperspektve der Bauplattform ist „Isometrisch“. Sie können die Perspektive des aktiven Fensters mit einer von zehn Optionen ändern. So ändern Sie die Perspektive der Bauplattform im aktiven Fenster: 1. Öffnen sie auf dem Menüband Plattformeinstellungen die Flyout- Symbolleiste Perspektive. Abbildung 5-57 Perspektive-Symbolleiste 2. Klicken Sie auf das Symbol mit der gewünschten Perspektive. Plattformpositionierung Um die Plattform und die Modelle aus unterschiedlichen Richtungen anzusehen, können sie die Plattform auf der Plattform verschieben und ihre Anzeigewinkel verändern. So verschieben Sie die Plattform imObjet Studio-Bildschirm: ➢ Drücken Sie das Mausrad, während Sie die Maus bewegen. Abbildung 5-58 Plattform nach dem Verschieben in die Objet Studio- Anzeige DOC-07027DE Rev. I 5-52...
Seite 100
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio So rotieren Sie die Plattform manuell: ➢ Drücken Sie die Taste Alt und das Mausrad während Sie die Maus bewegen. Abbildung 5-59 Plattform nach dem Umdrehen Um die Plattform und die Modelle aus unterschiedlichen Richtungen anzusehen, können sie ihre Anzeigewinkel verändern. DOC-07027DE Rev. I 5-53...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Objektfarben einrichten Die Farben der Objekte auf der Bauplattform können angeben, wie sie gedruckt werden. Mit Mit Objet Studio können Sie die Farbanzeige auswählen, damit Sie das Material, die Oberfläche und die Beschichtung von Objekten einfach erkennen können. So wählen Sie aus, welche Farben angezeigt werden: ➢ Wählen Sie auf dem Menüband Modelleinstellungen in der Gruppe Farben eine der Optionen aus der Flyout-Symbolleiste aus. Abbildung 5-60 Farben-Anzeigeoptionen Vor der Übertragung der Bauplattform an den Drucker oder bei der Plattformvalidierung prüft Objet Studio, ob Probleme mit den STL-Dateien oder der Anordnung der Objekte auf der Plattform vorliegen. Ist dies der Fall, werden die betroffenen Objekte in Spezialfarben dargestellt (siehe „Validieren der Plattform“ auf Seite5-59). DOC-07027DE Rev. I 5-54...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Laden großer Dateien Bei sehr großen STL-Dateien kann das Laden langsam sein. Außerdem kann es schwierig sein, sie auf der Bauplattform zu ändern. In derartigen Fällen können Sie einfach nur ein Bild des Objekts auf der Bauplattform anzeigen, ohne die gesamte Datei laden zu müssen. Die STL-Datei bleibt unverändert, und die komplette Datei wird zum Drucker übertragen. So zeigen Sie beim Platzieren von Objekten auf der Bauplattform ein Bild der STL-Dateien an: 1. Wählen Sie im Menü Tools Optionen aus, und gehen Sie auf die Registerkarte Einstellungen. Abbildung 5-61 Dialogfeld Optionen, Registerkarte Einstellungen 2. Im Abschnitt Große Dateien wählen Sie Laden teilweise (verringert). DOC-07027DE Rev. I 5-55...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Große Datei ändern Wenn Sie mit einem detaillierten Modell arbeiten müssen, das aus einer Vielzahl von Polygonen besteht, können Sie die Anzeige und Änderung in Objet Studio beschleunigen, indem Sie die Anzahl der Polygone auf dem Bildschirm verringern. Dadurch wird zwar möglicherweise die Auflösung auf dem Bildschirm verringert, aber dies hat keine Auswirkungen auf das gedruckte Modell. Abbildung 5-62 Objektanzeige ohne Polygonverringerung Abbildung 5-63 Objektanzeige mit nur fünf Prozent der Polygone So verwenden Sie die Polygonverringerung: 1. Wählen Sie im Menü Tools den Punkt Options (Optionen) aus. Oder – Klicken Sie im O bjet Studio-Befehlsmenü auf Optionen. DOC-07027DE Rev. I 5-56...
Seite 104
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio 2. Zeigen Sie im Dialogfeld Optionen die Registerkarte an. Anzeige Abbildung 5-64 Optionen-Dialogfeld, Registerkarte Anzeige 3. Wählen Sie Polygonverringerung aktivieren . 4. Wählen Sie Polygon verringern (Prozent). 5. Geben Sie den Prozentsatz aller anzuzeigenden Polygone an. Wenn Sie auf Übernehmen klicken, ändert sich die Anzeige. Hinweis: Die Einstellung hat Auswirkungen auf die statische Anzeige (wenn das Objekt nicht verschoben wird). 6. Richten Sie die Anzeigeoptionen für den Fall ein, dass das Objekt verschoben wird (Anzeige beim Ändern der Ansicht): ❒ Begrenzungsrahmen: eine Box, die die maximalen angezeigten Abmessungen des Objekts anzeigt. ❒ Adaptive Polygonverringerung: Verschiedene Polygonverringerungsgrade werden bei Bedarf angewendet. ❒ Gesamtes Objekt: Es wird keine Polygonverringerung angewendet. 7. ...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Anzeigeoptionen für Objekte Das Anzeigeformat hat Auswirkungen darauf, wie schnell Objekte angezeigt werden. Wenn Sie beispielsweise Zeichenbox auswählen, werden Objekte schneller angezeigt als wenn Sie Ganzes Objekt auswählen. Sie können Anzeigeformate für Objekte auswählen, wenn sie stationär sind (statische Ansicht) und wenn Sie verschoben werden (Änderungsansicht). So wählen Sie die Objektanzeigeeinstellungen in der Änderungsansicht und in der statischen Ansicht aus. 1. Auswahl zur Anzeige von Objekten: ❒ Mit einem Begrenzungsrahmen (siehe Abbildung 5-51 auf Seite5-49) ❒ Mit Adaptiver Polygonverringerung (nur Änderungsansicht) ❒ Mit Polygonverringerung ( nur statische Ansicht) ❒...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Plattformen verarbeiten Nach der Vorbereitung eines Modells auf der Bauplattform können Sie Folgendes ausführen: • Testen, ob es gedruckt werden kann („Validierung“). • Zeit- und Materialbedarf für den Druck berechnen. • An den Drucker zur Herstellung übertragen. • Speichern, um es später fertigzustellen oder zu drucken. • Als komprimierte Datei für die praktische Aufbewahrung und Übertragung speichern. Validieren der Plattform Bevor Sie einen Auftrag zur Herstellung an den Drucker übertragen, sollten Sie prüfen, ob die Plattform gültig ist und gedruckt werden kann. Hinweis: Aufgrund der einmaligen Eigenschaften jedes Modellmaterials empfehlen wir, vor dem Validieren der Plattform zu prüfen, ob das richtige Material ausgewählt wurde. So validieren Sie die Plattform zum Drucken: ➢ Klicken Sie auf dem Menüband Tray Settings (Plattformeinstellungen) in der Gruppe Build Process (Bauvorgang) auf Oder – Wählen Sie im Menü Tools die Menüoption Placement Validation (Plattform validieren).
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Abbildung 5-66 Farbcode Hinweis: Die Farbe „Beides“ weist auch auf eine problematische STL-Datei hin. Der Validierungsstatus wird auf der Leiste unten auf dem Bildschirm angezeigt. Abbildung 5-67 Validierungsdetails in der Statusleiste Produktionsschätzungen Bei Objet Studio können Sie die für die Herstellung der Plattformen erforderliche Zeit und Materialressourcen berechnen, bevor Sie sie an den Drucker übertragen. Die Zeit, die Objet Studio für diese Berechnung braucht, ist von der Anzahl der Objekte auf der Plattform und deren Komplexität abhängig. Die Berechnung der Produktionsschätzung für eine volle Plattform kann bis zu 15 Minuten in Anspruch nehmen, abhängig von der Leistungsfähigkeit Ihres Computers. Berechnen des Zeit- und Materialbedarfs für die Herstellung der aktuellen Plattform: ➢ Klicken Sie auf dem Menüband Tray Settings (Plattformeinstellungen) in der Gruppe Build Process (Bauvorgang) auf Während die Berechnung stattfindet, wird eine Fortschrittsleiste angezeigt, und zwar rechts von der Statusleiste (unten im Bildschirm).
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Abbildung 5-69 Berechnung der Herstellungsressourcen für verschiedene Druckbetriebsarten Wie aus dem Dialogfeld Herstellung berechnen ersichtlich, sind die für die Herstellung der Modelle auf der Plattform erforderlichen Ressourcen von der bei der Ausführung des Jobs benutzten Druckbetriebsart abhängig. Es empfiehlt sich, diese Berechnungen bei der Auswahl der Druckart (siehe unten) und bei der Entscheidung über die Benutzung von Ersatzmodellmaterial beim Drucken des Jobs zu berücksichtigen. Hinweis: Wählen Sie die Druckart und die Materialersatzoptionen nach der Übertragung der Bauplattform zum Drucker (siehe Plattformdatei drucken auf „Plattform drucken“ auf Seite5-63). Druckmodi Objet500-Drucker können in folgenden drei Modi Modelle erstellen. Modus Hohe Qualität: • Zum Drucken von Modellen in Schichten von 16 Mikrometern. Ergibt glatte Oberflächen für die Erstellung von Texturen und Feinstrukturen. • Dieser Modus erfordert zum Drucken der meisten Plattformen fast doppelt so viel Zeit wie der Betrieb bei hoher Geschwindigkeit. • Diese Einstellung steht nur bei Einsatz aller vier Druckköpfe im Einzelmaterialdruck zur Verfügung. Einzelmaterialdruck: Alle Druckköpfe drucken Modelle ohne Berücksichtigung der Modellmaterialquelle. Dies ist in folgenden Situationen der Fall: Alle Druckköpfe sind mit einem Modellmaterial bestückt. Jedes Druckkopfpaar ist mit einem anderen Modellmaterial bestückt. Die Modelle werden jedoch so gedruckt, als würde für alle dasselbe Material benutzt. Das Ergebnis ist eine willkürliche Mischung der Materialien in dem ...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio • Diese Einstellung steht nur bei Einsatz aller vier Druckköpfe im Einzelmaterialdruck zur Verfügung. Modus Digitales Material: • Geeignet für die Herstellung von aus zwei oder mehr verschiedenen Modellmaterialien bestehenden Modellen. • Für die Herstellung von Plattformen mit zwei oder mehr Modellen aus jeweils einem anderen (Einzel-) Modellmaterial. • Für die Herstellung von Modellen aus nur einem der in den Drucker geladenen Modellmaterialien mit nur zwei der vier Druckköpfe. • Zur Herstellung von Modellen in Schichten von 30 Mikrometern, jedoch mit nahezu hoher Qualität. • Die Druckzeit entspricht derjenigen beim Drucken im Modus Hohe Qualität. Obwohl das Drucken länger dauert als im Modus Hohe Geschwindigkeit, kann im Modus Digitalmaterial das Austauschen des Materials entfallen. Dies bedeutet Zeit- und Kostenersparnis für Materialabfälle. Beim Zuordnen von mehr als einem Modellmaterial zu Objekten auf der Plattform ist der Modus Digitalmaterial automatisch angewählt. Sie können Berechnungen für die zum Drucken mit den verschiedenen Druckarten erforderlichen Ressourcen an Zeit und Material anzeigen (siehe „Produktionsschätzungen“ auf Seite5-60). Diese Produktionsberechnungen werden ebenfalls beim Übertragen der Plattform zum Drucker angezeigt. Dabei können Sie die Druckbetriebsart auswählen, einschließlich einer Option, bei der Objet Studio die Plattform mit der effizientesten Methode drucken kann (siehe „Druckmodusauswahl“ auf Seite 1)."Printing-Mode Selection" on page 1 Digitale Objet-Dateien per E-Mail versenden ® ® Sie können objdf-Dateien mithilfe von Microsoft Office Outlook versenden. Das Senden von objdf-Dateien (anstelle von STL-Dateien) wird empfohlen, weil die Dateigröße normalerweise um die Hälfte kleiner ist. Außerdem hat dies den ...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Plattform drucken Wenn eine Plattform für den Druck bereit ist, wird sie in die Jobwarteschlange gestellt. Wenn der Auftrag oben in der Warteschlange angekommen ist, zerlegt Objet Studio die Plattformdatei in Schichten und lädt diese in den Drucker. So übertragen Sie die Plattform zur Druckliste: ➢ Klicken Sie auf dem Menüband Plattformeinstellungen in der Gruppe Bauvorgang auf ❒ Falls für das Drucken der Plattform zwei oder mehr Modellmaterialien (Modus Digitalmaterial) erforderlich sind, erscheint das Dialogfeld Jobliste. Abbildung 5-70 Jobliste (mehrere Modellmaterialien) Hinweis: Die angezeigten Werte sind Ergebnis einer Schnellberechnung und stellen einen groben Schätzwert der zum Drucken des Jobs erforderlichen Materialien und des Zeitaufwands dar. Falls Sie eine genauere Berechnung brauchen, klicken Sie auf Genau berechnen. ➢ Klicken Sie auf Build (Erstellen) und fahren Sie fort mit auf Seite5-66 ❒ Sollte zum Drucken der Plattform nur ein einziges Modellmaterial erforderlich sein, erscheint das Dialogfeld Druckmodus auswählen. Abbildung 5-71 Druckmodus auswählen-Dialogfeld DOC-07027DE Rev. I 5-63...
Seite 111
5 Verwenden von Objet Studio Hinweis: Die angezeigten Werte sind Ergebnis einer Schnellberechnung und stellen einen groben Schätzwert der zum Drucken des Jobs erforderlichen Materialien und des Zeitaufwands dar. Falls Sie eine genauere Berechnung brauchen, klicken Sie auf Genau berechnen. ➢ Wählen Sie den passenden Druckmodus. Eine Beschreibung der Druckmodi finden Sie unter "Printing-Mode Selection" on page 1. • Wenn der Job in Betriebsart Hohe Qualität gedruckt werden soll, wählen Sie diese Option. Hinweis: Die Verfügbarkeit des Modus Hohe Qualität hängt von dem ausgewählten Material ab. • Um den Job in Betriebsart Hohe Geschwindigkeit zu drucken, wählen Sie die entsprechende Option. • Falls Sie den Job weder im Modus Hohe Qualität noch im Modus Hohe Geschwindigkeit drucken möchten, wählen Sie Automatisch. Bei dieser Einstellung kann die Objet500-Software (unmittelbar vor dem Drucken) die effizienteste Methode zum Drucken der Plattform bestimmen. Der Modus Digitalmaterial wird benutzt, wenn damit die Materialaustauschprozedur eingespart werden kann. Andernfalls wird der Modus Hohe Qualität benutzt. Falls zum Drucken der Plattform beispielsweise nur eines der beiden in den Drucker geladenen Materialien erforderlich ist, werden zum Drucken der Modelle nur die beiden Druckköpfe für dieses Material verwendet – Modus Digitales Material. (Die Modi Hohe Qualität und Hohe Geschwindigkeit erfordern das Drucken mit allen vier Druckköpfen. Dabei wäre der Austausch des Materials erforderlich.) Wenn zum Drucken der Plattform alle vier Druckköpfe benutzt werden können, ohne das Material auszutauschen, wird zum Drucken der Modelle jedoch der Modussart Hohe Geschwindigkeit benutzt. Diese Möglichkeit besteht, wenn alle Druckköpfe mit einem Modellmaterial bestückt sind, oder wenn Sie das Drucken mit einer beliebigen Mischung ähnlicher Materialien zulassen (siehe unten).
Seite 112
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Modellqualität bei Einsatz des Modus Digital Material Bei den meisten Modellen nahezu hohe Qualität. Wenn alle Objekte auf der Plattform von individuellen STL- Dateien eingefügt werden, wird standardmäßig mit einer Auflösung von 600 dpi (dots per inch) auf der Y-Achse gedruckt, sofern keine glänzende Oberfläche erforderlich ist (siehe „Oberflächenausführung“ auf Seite5-22). Wenn sich eine Baugruppe auf der Plattform befindet, werden sämtliche Modelle auf der Plattform mit einer Auflösung von 300 dpi auf der Y-Achse gedruckt. ➢ Klicken Sie auf Next (Weiter). • Wenn keine andere Auswahl erforderlich ist, wird das Dialogfeld Jobliste geöffnet. ➢ Klicken Sie auf Build (Erstellen) und fahren Sie fort mit auf der nächsten Seite ❒ Wenn für diesen Job ein Materialersatz zulässig ist, wird das Dialogfeld Modellmaterialersatz geöffnet. Abbildung 5-72 Modellmaterialersatz-Dialogfeld Wenn Sie die Verwendung von Ersatz-Modellmaterialien zulassen, benutzt der Drucker verschiedene Materialien, deren Eigenschaften ...
Seite 113
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Fahren Sie hier fort Falls die Datei mit der Bauplattform nicht gespeichert wurde, klicken Sie auf Build (Erstellen), es erscheint das Dialogfeld Speichern unter, damit Sie die Datei jetzt speichern können. Objet Studio prüft nun, ob ein Problem mit der Anordnung der Objekte auf der Plattform vorliegt. Ist dies der Fall, werden die betroffenen Objekte in Spezialfarben dargestellt (siehe „Validieren der Plattform“ auf Seite5-59) und die folgende Warnmeldung wird eingeblendet. Abbildung 5-73 Warnmeldung Plattformvalidierung ➢ Um den Befehl Bauen abzubrechen, damit das Problem korrigiert werden kann, klicken Sie auf Nein. ➢ Um die Modelle so zu drucken, wie sie auf der Plattform positioniert sind, klicken Sie auf Ja. Der Job Manager wird geöffnet, damit Sie den Fortschritt Ihrer Plattformen vor, während und nach dem Drucken verfolgen können. Siehe „Druckjobs überwachen und verwalten“ auf Seite5-89. DOC-07027DE Rev. I 5-66...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Anwenden von zusätzlichen Objet Studio Features Objekte teilen Sie können die Funktion Objekt zerlegen verwenden, um Objekte herzustellen, die größer als die Plattform sind, indem Sie das Modell in mehrere Teile unterteilen. Mit dieser Funktion stellen Sie nur einen bestimmten Abschnitt des Modells her. So zerlegen Sie ein Objekt: 1. Wählen Sie das Objekt aus. 2. Wählen Sie im Menü Objekt die Option Teilen. 3. Geben Sie im Dialogfeld Objekt teilen die Werte ein, die bestimmen, wie Objet Studio das Objekt zerlegt. Sie können ein Objekt entlang jeder seiner Achsen zerlegen, indem Sie entweder die genauen Maße oder die Anzahl der Bauteile eingeben. Abbildung 5-74 Dialogfeld Objekt teilen 4. Geben Sie unter In Ordner speichern den Namen des Ordners ein. 5. Klicken Sie auf OK. Die Verbundteile werden als neue STL-Dateien unter „Teil 1“, „Teil 2“ usw. als Zusatz zum ursprünglichen Dateinamen gespeichert. Hinweis: Wir empfehlen, vor dem Drucken neu erstellter STL-Dateien diese in ® einer STL-Reparaturanwendung, wie beispielsweise Magics™ by Materialise ...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Auswahl der Stärke des Stützmaterials Beim Herstellen von Modellen füllt das Stützmaterial einen Teil der hohlen und leeren Abschnitte aus (siehe „Manuelle Anordnung“ auf Seite5-34). Objet Studio ermöglicht es Ihnen, die Festigkeit der mit dem Stützmaterial hergestellten Struktur zu korrigieren. Diese Anpassung ist bei der Herstellung großer/massiver oder kleiner/empfindlicher Modelle sinnvoll. In den meisten Fällen liefert die Standardeinstellung die passende Stützfestigkeit. So ändern Sie die Festigkeit des Stützmaterials beim Drucken eines Modells: 1. Wählen Sie ein Modell auf der Plattform aus. 2. Klicken Sie auf dem Menüband Modelleinstellungen in der Gruppe Optionen auf Oder – ❒ Klicken Sie auf der Modellsymbolleiste auf Oder – ❒ Wählen Sie aus dem Rechtsklick-Kontextmenü die Option Erweiterte Eigenschaften. Das Dialogfeld Erweiterte Eigenschaften wird geöffnet. Abbildung 5-75 Erweiterte Eigenschaften-Dialogfeld Hinweis: Wenn ein Objekt in Schalen unterteilt wird, sind die aktivierten ...
Seite 116
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio 4. Klicken Sie auf Anwenden. DOC-07027DE Rev. I 5-69...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio „Hohl“ – Modelle mit Stützmaterial füllen Viele auf der Bauplattform platzierten Objekte von STL-Dateien sind „massiv“. Dies bedeutet, dass das Modell beim Drucken vollständig mit Modellmaterial ausgefüllt wird. Dies ist besonders bei großen Objekten oft unnötig. Stattdessen kann das Modell mit weniger kostspieligem Stützmaterial gefüllt werden. Es empfiehlt sich ebenfalls, die Modelle bei der Vorbereitung für das Präzisionsgießen mit Stützmaterial zu füllen, da dieses Material bei der Herstellung des Gusses schneller abbrennt. Bei Objet Studio können Sie Objekte auf der Bauplattform mit einer äußeren Schale aus Modellmaterial und Stützmaterial im Inneren drucken. Wenn Sie diese Funktion verwenden, die „Hohl“ genannt wird, sollte die Schalendicke mindestens 0,5 mm betragen. So verwenden Sie die Funktion Hohl: 1. Wählen Sie ein Modell auf der Plattform aus. Oder – ❒ Klicken Sie auf der Modellsymbolleiste auf Oder – ❒ Wählen Sie aus dem Rechtsklick-Kontextmenü die Option Erweiterte Eigenschaften. Das Dialogfeld Erweiterte Eigenschaften wird geöffnet. 2. Wählen Sie Hohl. Abbildung 5-76 Erweiterte Eigenschaften-Dialogfeld 3. Stellen Sie die Stärke der Schale in Millimetern ein. 4. ...
Seite 118
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio 3. Wenn Sie die Einstellung für Hohl ändern bzw. widerrufen, klicken Sie auf Übernehmen. DOC-07027DE Rev. I 5-71...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Anzeige des Objektquerschnitts Die Funktion Querschnitt ermöglicht es Ihnen, den Innenraum eines Objekts durch „Schneiden“ auf einer beliebigen Achse anzuzeigen. Sie können das Objekt dann ändern, um den Innenraum aus verschiedenen Blickwinkeln zu betrachten. Dies kann für die Entscheidung welche Art von Stützung für die Herstellung des Modells notwendig ist, hilfreich sein ( siehe „Auswahl der Stärke des Stützmaterials“ auf Seite5-68). Die Anzeige des Objektquerschnitts beeinflusst nur die Anzeige der Plattform auf dem Bildschirm, sie ändert das Objekt selbst nicht. So zeigen Sie einen Querschnitt der Plattform an: 1. Wählen Sie im Menü Tools den Punkt Querschnitt. Das Dialogfeld Querschnitt wird geöffnet. Abbildung 5-77 Querschnitt-Dialogfeld 2. Wählen Sie Zuschneiden aktivieren. 3. Verwenden Sie die Schieberegler für die Achsen X, Y und Z, um die Plattform so zu schneiden, dass Sie den gewünschten Querschnitt sehen. Abbildung 5-78 Links: Gesamtansicht; Rechts: Querschnittansicht nach Verwendung des Z-Schiebereglers DOC-07027DE Rev. I 5-72...
So speichern Sie die Bildschirmanzeige als Bild: 1. Drücken Sie Strg+B. Oder – Wählen Sie im Objet Studio-Menü die Option Als Bitmap speichern. Das Dialogfeld Als Bitmap speichern wird geöffnet. Abbildung 5-79 Als Bitmap speichern-Dialogfeld 2. Wählen Sie oben im Dialogfeld den passenden Ordner aus. 3. Geben Sie unten im Dialogfeld einen Dateinamen ein. 4. Öffnen Sie das Pulldownmenü Speichern als Typ und wählen Sie darin das Dateiformat aus. 5. Klicken Sie auf Speichern. Bauplattformen speichern Sie können Ihre Arbeit in unterschiedlichen Objet Studio Dateiformaten speichern, je nachdem, wie Sie sie später verwenden möchten. OBJTF Dateien objtf-Dateien beinhalten Anweisungen für Objet Studio und die Objet500-3D- Drucker für die Anzeige und Erstellung der auf der Bauplattform benutzten STL- DOC-07027DE Rev. I 5-73...
Seite 121
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Dateien. In Objet Studio gespeicherte Bauplattformen werden als objtf-Dateien gespeichert. Speichern im objtf-Format ist beispielsweise dann nützlich, wenn Sie noch nicht damit fertig sind, eine Plattform zum Drucken vorzubereiten, oder wenn Sie vor dem nächsten Drucken Änderungen vornehmen möchten. objtf-Dateien sind außerdem nützlich, wenn Sie vom Netzwerk Ihres Unternehmens aus arbeiten, wo die STL-Dateien gespeichert sind. Hinweis: Da die objtf-Datei auf die verwendeten STL-Dateien verweist, müssen Sie am gleichen Dateispeicherort verbleiben, der beim Speichern der objtf-Datei verwendet wurde. So speichern Sie die Plattformdatei als objtf-Datei: ➢ Klicken Sie auf dem Menüband Plattformeinstellungen in der Gruppe Datei auf Zum Öffnen von Plattformen, die als objtf-Datei gespeichert wurden, siehe „Öffnen von Objet-Plattformdateien“ auf Seite5-17. OBJZF Dateien Um all diese Dateien, aus denen die Bauplattform besteht, zur Lagerung und Übertragung an andere Standorte zu speichern, komprimiert Objet Studio sie zu einer objzf-Datei. Um eine objzf-Datei später zu verwenden, ist es erforderlich, sie zuerst in Objet Studio zu dekomprimieren und ihre Komponentendateien zu speichern. Hinweis: Wenn Sie eine OBJZF-Datei exportieren, die eine STL-Datei enthält, die ursprünglich als schreibgeschützt gespeichert wurde, können Sie diese OBJZF-Datei nicht in dem Ordner öffnen bzw. in den Ordner importieren , in dem die schreibgeschützten STL-Datei gespeichert wurde. DOC-07027DE Rev. I 5-74...
Seite 122
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio So erstellen Sie eine objzf-Datei: 1. Klicken Sie im Objet Studio-Befehlsmenü auf die Option Komprimierten Job exportieren. Das Dialogfeld Speichern unter wird geöffnet. 2. Wählen Sie den Ordner aus, geben Sie einen Dateinamen ein und klicken Sie auf Speichern. Hinweis: Sie können einen Druckauftrag auch als OBJZF-Datei exportieren. Verwenden Sie dazu den Bildschirm Job Manager, siehe „Zusätzliche Serverfunktionen“ auf Seite5-102 So öffnen Sie eine objzf-Datei: ➢ Doppelklicken Sie auf die objtf-Datei. Oder – 1. Klicken Sie im Objet Studio-Befehlsmenü auf die Option Komprimierten Job importieren. 2. ...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Anpassen von Objet Studio Sie können O bjet Studio für Ihre bestimmten Arbeitsanforderungen und Vorlieben anpassen. Folgende Funktionen können angepasst werden: ❒ Erstellen einer Schnellzugriffssymbolleiste für häufig verwendete Befehle. ❒ Ändern der Position der Schnellzugriffssymbolleiste. ❒ Minimieren des Menübands. ❒ Ändern des Farbthemas von Objet Studio. ❒ Konfigurieren von Standardeinstellungen für Objekte, die auf der Bauplattform platziert werden. Erstellen einer Schnellzugriffssymbolleiste Beim Arbeiten mit Objet Studio verwenden Sie möglicherweise bestimmte Befehle häufiger. Sie können eine Schnellzugriffssymbolleiste erstellen, um Ihre Arbeit zu vereinfachen. So erstellen sie eine Schnellzugriffssymbolleiste: 1. Klicken Sie oberhalb der Registerkarten des Menübands auf Das Menü Symbolleiste für den Schnellzugriff anpassen wird geöffnet. Abbildung 5-80 Das Menü Symbolleiste für den Schnellzugriff anpassen 2. ...
Seite 124
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio 3. So wählen Sie aus einer größeren Vielfalt von Befehlen aus: ❒ Wählen Sie im Menü Schnellzugriffssymbolleiste anpassen (siehe Abbildung 5-80 auf der vorherigen Seite) die Menüoption Weitere Befehle. Oder – ❒ Klicken Sie mit der rechten Maustaste auf das Objet Studio- Befehlssymbol oder irgendwo anders auf dem Menüband und wählen Sie Symbolleiste für den Schnellzugriff anpassen. Abbildung 5-82 Klicken Sie mit der rechten Maustaste auf das Menüband Das Dialogfeld Options (Optionen) wird geöffnet. Abbildung 5-83 Schnellzugriffssymbolleiste Options (Optionen)- Dialogfeld 4. Öffnen Sie die Dropdownliste und wählen Sie entweder Häufige Befehle oder Befehle, die sich nicht auf dem Menüband befinden. 5. ...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Menüband ausblenden Um mehr Platz für die Anzeige der Bauplattform zu haben, können Sie die Objet Studio-Menübänder ausblenden. So verbergen Sie die Menübänder. 1. Klicken Sie mit der rechten Maustaste irgendwo auf dem Menüband oder auf der Menüleiste oder im Menü für die Objet Studio-Befehle auf 2. Wählen Sie Menüband minimieren. Das Menüband wird ausgeblendet, aber Sie können die Menübandsymbole vorübergehend einblenden, indem Sie auf der Menüleiste auf Plattformeinstellungen oder Job Manager klicken. Wenn Sie nun wieder außerhalb des Menübands klicken, wird es wieder ausgeblendet. So kehren Sie zur ständigen Menübandanzeige zurück: ➢ Wiederholen Sie die obigen Schritte, um die Funktion Menüband verbergen rückgängig zu machen. Farben anzeigen Einige der Farben für die Anzeige bei Objet Studio und für die Anzeige der Objekte auf der Bauplattform können Sie anpassen. So ändern Sie die Anzeigefarben für Objet Studio-Bildschirme: 1. ...
Seite 126
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio 2. Auf der Registerkarte Aussehen des Dialogfelds Options (Optionen) können Sie die Anzeige konfigurieren. ❒ In der Auswahl Modus wird festgelegt, wie Modelle auf der Plattform angezeigt werden. Bei der Standardmethode werden die Modelle auf der Bauplattform als massive (schattierte) Objekte angezeigt. Die übrigen Anzeigeoptionen sind WireFrame (Drahtmodell) und Points (Punkte). ❒ Wenn Shaded (Schattiert) ausgewählt ist, können Sie das Modell auf der Plattform als durchsichtiges Objekt anzeigen. Abbildung 5-85 Transparente Anzeige ❒ Doppelklicken Sie auf die Farbfelder, um die Farben anzupassen. ❒ Mit den Einstellungen Windows-Hintergrundfarbe können Sie die Farbe hinter der Bauplattform ändern – entweder mit einem einfarbigen oder einem zweifarbigen Farbverlauf. ❒ Klicken Sie auf Standard, um zu den standardmäßigen Anzeigeeinstellungen zurückzukehren. Farbthemen ändern Objet StudioObjet Studio bietet eine Auswahl von vier Hintergrundfarbthemen: Blau, Schwarz, Silber und Aqua. Abbildung 5-86 Hintergrundfarbthemen So ändern Sie das Farbthema: ➢ ...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Tastenkombinationen Sie können Tastenkombinationen für häufig verwendete Befehle definieren. So definieren Sie Tastenkombinationen: 1. Klicken Sie oberhalb der Registerkarten des Menübands auf Das Menü Symbolleiste für den Schnellzugriff anpassen wird geöffnet. Abbildung 5-87 Das Menü Symbolleiste für den Schnellzugriff anpassen 2. Wählen Sie Weitere Befehle. Das Dialogfeld Optionen wird geöffnet (siehe Abbildung 5-83 auf Seite5-77). 3. Klicken Sie auf Anpassen. Das Dialogfeld Tastatur anpassen wird geöffnet. Abbildung 5-88 Tastatur anpassen-Dialogfeld DOC-07027DE Rev. I 5-80...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio 4. Wählen Sie den Befehl Kategorien, um alle Befehle in dieser Kategorie anzuzeigen, z. B. alle Befehle für die Modelleinstellungen. Die aktuellen Tastaturkombinationen werden angezeigt. 5. Geben Sie die Tastaturkombination im Feld Neue Tastaturkombination drücken ein und klicken Sie dann auf Zuweisen. 6. Wenn Sie alle Tastaturkombinationen neu definieren möchten, klicken Sie auf Alle zurücksetzen. Einrichten der Benutzereinstellungen Sie können mehrere Objet Studio-Einstellungen ändern, die Auswirkungen auf Objekte auf der Bauplattform haben. So ändern Sie die Standardeinstellungen: ➢ Wählen Sie aus dem Menü mit den O bjet Studio-Befehlen die Option Benutzereinstellungen. Abbildung 5-89 Einrichten der Arbeitseinstellungen • Baustil—siehe „Oberflächenausführung“ auf Seite5-22. • Gitternetzstil—siehe „Auswahl der Stärke des Stützmaterials“ auf Seite5-68. • Anwendungseinstellungen: ❒ Ausrichtung fixieren—siehe „Modellausrichtung fixieren“ auf Seite5-47. ❒ ...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Funktionen im Profimodus Einige erweiterte Funktionen von Objet Studio können nur im Profimodus aufgerufen werden. So sehen Sie die aktuellen Einstellungen von Objet Studio: ➢ Öffnen Sie das Menü Tools. Abbildung 5-90 Tools-Menü mit ausgewähltem Profimodus Wenn der Profimodus aktiviert ist, werden die erweiterten Funktionen angezeigt. So können die Einstellungen für den Profimodus geändert werden: 1. Wählen Sie im Menü Tools die Menüoption Profimodus aus. Die folgende Meldung erinnert Sie, dass die Änderung erst beim nächsten Öffnen von Objet Studio wirksam wird, obwohl der Haken im Menü Profimodus sofort angezeigt wird. Abbildung 5-91 Meldung über die Änderung der Konfiguration 2. Schließen Sie Objet Studio, und öffnen Sie es erneut, um die Funktionen des Profimodus zu nutzen.
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Standardeinstellungen Sie können die Standardeinstellungen mehrerer Objet Studio-Funktionen auf der Registerkarte Erweitert des Dialogfelds Optionen steuern. So zeigen Sie das Dialogfeld Optionen an: ➢ Wählen Sie im Menü Tools den Punkt Options (Optionen) aus. Oder – Klicken Sie im O bjet Studio-Befehlsmenü auf Optionen. Abbildung 5-92 Optionen-Dialogfeld, Registerkarte Erweitert Die Registerkarte Erweitert ist nur verfügbar, wenn der Profimodus aktiv ist (siehe „Funktionen im Profimodus“ auf der vorherigen Seite). Automatische Ausrichtung Standardmäßig richtet Objet Studio die Objekte beim Anordnen auf der Bauplattform optimal so aus, dass die kürzeste Druckzeit verwendet wird. Falls notwendig, können Sie auswählen, dass die automatische Ausrichtung jedes Mal beim Platzieren eines Objekts auf der Bauplattform abgebrochen wird (siehe „Automatische Ausrichtung“ auf Seite5-32). Sie können aber in jedem Fall, wenn sich Objekte auf der Bauplattform befinden, deren Ausrichtung bei Bedarf ändern – siehe „Manuelle Anordnung“ auf Seite5-34. So ändern Sie die Standardeinstellung, damit die automatische Ausrichtung deaktiviert ist: ➢ ...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Automatisches Zoomen Wenn Automatisches Zoomen im Abschnitt Erweitert im Dialogfeld Optionen ausgewählt ist, vergrößert die Anzeige die Objekte auf der Bauplattform. Damit können Sie die Objekte sorgfältig untersuchen und ändern. Standardmäßig ist diese Funktion nicht aktiviert. In jedem Fall können Sie die Zoomstufe nach Bedarf ändern (siehe „Zoomoptionen“ auf Seite5-58). OpenGL-Treiberkonfiguration Der OpenGL-Treiber zeigt die 3D-Graphiken auf Ihrem Bildschirm an. Normalerweise brauchen seine Einstellungen nicht geändert zu werden. Wenn Sie in der Art und Weise, wie Objet Studio Objekte anzeigt, ein Problem vermuten, können Sie die Treibereinstellungen mit der OpenGL- Treiberkonfiguration überprüfen und konfigurieren. So gelangen Sie zum Dialogfeld OpenGL-Treiberkonfiguration: 1. Wählen Sie im Menü Tools den Punkt Options (Optionen) aus. Oder – Klicken Sie im O bjet Studio-Befehlsmenü auf Optionen. 2. Zeigen Sie im Dialogfeld Optionen die Registerkarte Fehlerbehebung an. Abbildung 5-93 Zugriff auf die OpenGL-Treiberkonfiguration Die Registerkarte Fehlerbehebung ist nur verfügbar, wenn der Profimodus aktiv ist (siehe „Funktionen im Profimodus“ auf Seite5-82). DOC-07027DE Rev. I 5-84...
Seite 132
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio 3. Klicken Sie auf OpenGL-Treiberkonfiguration. Das geöffnete Dialogfeld enthält Informationen über die Pixel-Format-ID (Index) für das Fenster und den Arbeitsspeicher. Abbildung 5-94 OpenGL-Treiberkonfiguration-Dialogfeld Wenn Sie die Werte anzeigen und sie ändern möchten, klicken Sie auf . Alternativ können Sie Format auswählen wählen und die Werte in diesem Dialogfeld ändern. So testen Sie die Treiberkonfiguration und geben die empfohlene Pixel- Format-ID ein: 1. Wählen Sie Format wählen. 2. Klicken Sie auf Test. Objet Studio gibt die empfohlene Pixelformat-ID zurück. Abbildung 5-95 Empfohlene Pixelformat-ID 3. Klicken Sie auf OK. 4. Wählen Sie im Dialogfeld OpenGL-Treiberkonfiguration (Abbildung 5-94) die Pixelformat-ID und geben Sie diesen Wert ein. 5. ...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Zusätzliche Objet Studio-Hilfe Objet Studio-Hilfe bietet Anleitungen und Informationen am Bildschirm, während Sie arbeiten. So zeigen Sie die Objet Studio-Hilfe an: ➢ Klicken Sie auf der Standardsymbolleiste auf und dann auf Objet Studio-Hilfe. Abbildung 5-96 Hilfeoptionen Sie können außerdem Informationen über die folgenden Themen anzeigen: ❒ Fehlerbehebung öffnet eine Liste von Fehlermeldungen und Erklärungen dazu. ❒ Auf Updates überprüfen überprüft, ob Sie die neueste Objet Studio- Version verwenden. Objet Studio-Version, Materialmodul und lizenzierte Funktionen Sie können Details zur Objet Studio-Version, dem installierten Materialmodul und den mit Ihrer Lizenz verfügbaren Funktionen anzeigen. So zeigen Sie Details Ihrer Objet Studio-Installation an: ➢ ...
Seite 134
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Abbildung 5-98 Über Objet Studio-Registerkarte Materialmodul Registerkarte Auf der Registerkarte Materialmodul werden Details über das installierte Materialmodul angezeigt. Abbildung 5-99 Materialmodul Registerkarte • Modulversion Falls ein Upgrade (Patch) für das Materialmodul installiert wurde, wird die neue Materialmodulversion angezeigt. Falls keine Patches installiert wurden, ist die Modulversion die gleiche wie die Objet Studio-Version. • Moduldatum Falls ein Upgrade (Patch) für das Materialmodul installiert wurde, wird das Datum seiner Erstellung angezeigt. Falls keine Patches installiert wurden, ist das Moduldatum das gleiche wie das der Objet Studio-Version. DOC-07027DE Rev. I 5-87...
Seite 135
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio • Moduleigenschaften Falls ein Upgrade (Patch) für das Materialmodul installiert wurde, wird die Beschreibung angezeigt. Falls keine Patches installiert wurden, wird „Standard“ angezeigt. Registerkarte Funktionslizenz Auf der Registerkarte Funktionslizenz werden die Objet Studio-Funktionen angezeigt, die mit Ihrer Lizenz zur Verfügung stehen. Abbildung 5-100 Registerkarte Funktionslizenz Klicken Sie auf , um die Details für jede Funktion zu erweitern. • Modi zeigt die verfügbaren Druckmodi. Siehe „Druckmodi“ auf Seite5-61. • Materialien zeigt die grundlegenden Modellmaterialien an, die verfügbar sind. • Digitale Materialien zeigt die verfügbaren digitalen Materialien an. • Gemischte Plattform zeigt an, ob mit Ihrer Lizenz eine Bauplattform mit Objekten gedruckt werden kann, bei der für jedes Objekt ein anderes Modellmaterial verwendet wird. DOC-07027DE Rev. I 5-88...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Druckjobs überwachen und verwalten Im Bildschirm Job Manager von Objet Studio können Sie die an den Drucker gesendeten Jobs überwachen und verwalten. Zwischen Objet Studio auf Client- Workstations und Objet Studio auf dem Computer, der direkt an den 3D-Drucker angeschlossen ist, der Server-Workstation, bestehen ein paar Unterschiede. • Das auf einem Client-Computer installierte Objet Studio zeigt nur die Warteschlange und den Status für Jobs, die von diesem Computer zum 3D- Druckerserver übertragen wurden, und ermöglicht das Bearbeiten nur dieser Jobs. Hinweis: Sollte sich mehr als ein PolyJet-Drucker in Ihrem lokalen Netzwerk befinden, können Client-Computer sich mit jedem dieser Drucker verbinden, jedoch nur mit jeweils einem gleichzeitig. • Wenn Objet Studio direkt auf einem Computer installiert ist, der an einen bestimmten 3D-Drucker (Server) angeschlossen ist, werden die Warteschlange und der Status aller an den 3D-Drucker und aller von Client- Computern im Netzwerk übertragenen Aufträge angezeigt. Er ermöglicht außerdem das Bearbeiten und Ändern aller Jobs sowie das erneute Übertragen aller zuvor gedruckten Jobs an den Drucker. Wenn Objet Studio nicht an einen Drucker (oder Druckerserver) angeschlossen ist, können sie Plattformdateien für jeden PolyJet-Drucker vorbereiten. Später können diese Dateien dann von Objet Studio auf dem entsprechenden Druckerserver verwendet werden. DOC-07027DE Rev. I 5-89...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Job Manager-Bildschirm Der Bildschirm Job Manager auf den Client- und Server-Arbeitsplätzen sieht identisch aus. Der einzige Unterschied ist, dass Optionen, die nur für den Server- Arbeitsplatz relevant sind, für Client-Installationen deaktiviert sind. Abbildung 5-101 Job Manager-Bildschirm Der Bildschirm Job Manager ist in Fenster unterteilt: • Job-Warteschlange • Druckfortschritt • V erlauf • Verfügbare Ressourcen • Materialverbrauch • Plattformvorschau • Abfall DOC-07027DE Rev. I 5-90...
Seite 138
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Job-Warteschlange Auf dem Server listet die Job-Warteschlange die letzten 15 Jobs auf, die von Client-Computern gesendet wurden. Auf Client-Workstations listet die Job-Warteschlange J obs auf, die von diesem Computer an den Server geschickt wurden. Informationen für jeden gelisteten Job einschließlich des Jobstatus werden angezeigt: Status Bedeutung Warten Der Druckvorgang für diesen Auftrag hat noch nicht begonnen. Bauen Dieser Auftrag wird gerade gedruckt. Angehalten Das Drucken dieses Jobs wurde unterbrochen. Der Druckvorgang kann später (Fortsetzen) oder erneut gestartet werden (Neustart). Fehler Beim Drucken dieses Jobs sind Fehler aufgetreten und er wurde nochmals in die Warteschlange aufgenommen. Bearbeiten Objet Studio bearbeitet. Der Job wird gerade mit Spooling Die Jobdatei wird in den Drucker übertragen. Vorbereitung Der 3D-Drucker bereit den Druck vor: Die Abdeckung wird verriegelt, die Druckköpfe werden aufgewärmt und in Startposition gebracht, die UV-Lampen sind eingeschaltet und die Höhe der Bauplattform wird eingestellt. Geplant Der Job soll zu einem bestimmten Zeitpunkt gedruckt werden.
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Warteschlange) ziehen, um die Plattform erneut zu drucken. Verfügbare Ressourcen Das Fenster Verfügbare Ressourcen enthält grafische Anzeigen, die die Menge an verbleibenden, verfügbaren Druckmaterial angeben. Materialverbrauch • Tatsächlich: die Menge an Material, die bis jetzt verwendet wurde • Erforderlich: die Menge an Material, die zum Fertigstellen des Jobs noch verwendet wird Plattformvorschau Das Fenster Plattformvorschau zeigt die Bauplattformansicht des in der Job Queue (Job-Warteschlange) oder der Verlaufsliste ausgewählten Jobs an. Auf einem Server können Sie ein vergrößertes Vorschaufenster öffnen, indem Sie auf die Anzeige Plattformvorschau klicken (siehe „Zusätzliche Serverfunktionen“ auf Seite5-102). Abfall Wenn Sie eine Maus über die Ansicht Abfall bewegen, wird die Menge an Abfall im Behälter angezeigt. Druckeranschluss einrichten Wenn Ihr Drucker installiert wird, wird der Servercomputer an diesen Drucker angeschlossen. Normalerweise muss dieser Anschluss nicht geändert werden. Gelegentlich muss die Verbindung jedoch zurückgesetzt werden, um den Server an einen anderen Drucker anzuschließen, oder um Objet Studio im Offlinemodus zu verwenden (ohne eine Druckerverbindung). Objet Studio zeigt das Gewicht des Druckmaterials in beiden Kartuschen an, sofern jede Kartusche mehr als 100 g Material enthält. Wenn weniger als 100 g enthalten sind, wird dies nicht berechnet oder angezeigt. Falls jedoch eine Kartusche weniger als 100 g Material enthält, wird dies vom Drucker verwendet, sofern das Material in der anderen Kartusche mehr als 100 g wiegt. Sie können das Gewicht jeder Kartusche in der Druckeranwendung anzeigen. DOC-07027DE Rev. I 5-92...
Seite 140
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio So stellen Sie die Druckerverbindung ein (bzw. ändern sie): 1. Klicken Sie auf dem Menüband Job Manager in der Gruppe 3D-Drucker auf 2. Klicken Sie im Dialogfeld Select Printer (Drucker auswählen) auf Verbinden. Abbildung 5-102 A nschluss an einen Drucker (A) 3. Geben Sie den Computernamen oder die IP-Adresse ein oder klicken Sie Durchsuchen, um danach zu suchen und sie auszuwählen. Abbildung 5-103 Anschluss an einen Drucker (B) 4. Klicken Sie auf OK. Wenn die Verbindung hergestellt ist, ist Objet Studio konfiguriert, um Druckaufträge für diesen Drucker vorzubereiten. Wenn Sie die Materialfüllstände im „Job Manager-Bildschirm“ sehen können (siehe Abbildung 5-101 auf Seite5-90), ist Objet Studio an den Drucker angeschlossen. Hinweis: Ein Drucker kann mit seinem Namen oder seiner IP-Adresse aufgeführt sein. DOC-07027DE Rev. I 5-93...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Offline-Modus Sie können Objet Studio dazu verwenden, Plattformen zum Drucken im Offlinemodus vorzubereiten, entweder auf einem Remote-Computer oder wenn keine Druckerverbindung zur Verfügung steht. Sie verwenden den Offline- Modus auch, um Schächte für den Druck mit anderen Druckern vorzubereiten. In diesem Fall müssen Sie, falls Objet Studio gerade an einen Drucker angeschlossen ist, zum Offlinemodus wechseln und diese Verbindung trennen. So trennen Sie Objet Studio vom Drucker: 1. Klicken Sie auf dem Menüband Job Manager in der Gruppe 3D-Drucker auf 2. Klicken Sie im Dialogfeld Set Printer Features (Druckerfunktionen einrichten) auf Connect (Verbinden) (siehe Abbildung 5-102 auf der vorherigen Seite). Abbildung 5-104 Objet Studio von einem Drucker trennen (A) 3. Löschen Sie im Dialogfeld Druckerverbindung den Computernamen bzw. die IP-Adresse. Abbildung 5-105 Objet Studio von einem Drucker trennen (B) 4. Klicken Sie auf OK. DOC-07027DE Rev. I 5-94...
Seite 142
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Im Feld Druckername wird „Unbekannt“ angezeigt. 5. Klicken Sie auf OK. 6. Bestätigen Sie in der Pop-up-Meldung, dass Sie im Offline-Modus arbeiten möchten, indem Sie auf No (Nein) klicken. Abbildung 5-106 offline-Meldung Wenn sich Objet Studio im Offline-Modus befindet, können Sie es für die Vorbereitung von Druckaufträgen für verschiedene Drucker konfigurieren. So ändern Sie die Offline-Konfiguration von Objet Studio: 1. Wählen Sie im Dialogfeld Set Printer Features (Druckerfunktionen einrichten) einen Druckertyp aus. Abbildung 5-107 offline-Druckerauswahl 2. Klicken Sie auf OK (nicht „Verbinden“). DOC-07027DE Rev. I 5-95...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Remote-Druckeranschluss einrichten (Client-Modus) Wenn Sie Objet Studio zum ersten Mal in einer Client-Installation öffnen, werden sie dazu aufgefordert, eine Verbindung zu einem Servercomputer herzustellen, der Jobs an einen 3D-Drucker sendet. Dazu muss der Servercomputer in Betrieb und an das lokale Netzwerk angeschlossen sein. So richten Sie die Verbindung zum Servercomputer ein bzw. ändern diese Verbindung: 1. Klicken Sie auf dem Menüband Job Manager in der Gruppe 3D-Drucker auf 2. Geben Sie den Namen des Servercomputers oder die IP-Adresse ein oder klicken Sie Durchsuchen, um danach zu suchen und sie auszuwählen. 3. Klicken Sie auf OK. Abbildung 5-108 Druckerverbindung-Dialogfeld Job Manager-Befehle Das Menüband Job Manager hat drei Symbolgruppen: ❒ 3D-Drucker ❒ Warteschlange ❒ Job Abbildung 5-109 Job Manager-Menübandbefehle Die Symbole sind gemäß ihrer Relevanz aktiviert oder deaktiviert. Sie können ...
Seite 144
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Die folgenden Operationen stehen auf dem Menüband von Job Manager zur Verfügung: DOC-07027DE Rev. I 5-97...
Seite 145
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Gruppe Symbol Zweck 3D-Drucker Server: Richtet die Druckerverbindung ein. Siehe „Druckeranschluss einrichten“ auf Seite5-92. Client: Richtet die Serververbindung ein. Siehe „Remote- Druckeranschluss einrichten (Client-Modus)“ auf Seite5-96. DOC-07027DE Rev. I 5-98...
Seite 146
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Gruppe Symbol Zweck Konfiguriert Optionen für Druckerwarnungen. Siehe „Bedie- nerwarnungen konfigurieren“ auf Seite5-101. Warteschlange Server: Verschiebt einen Job zum Anfang der Warteschlange. Client: Deaktiviert. Siehe „Job-Warteschlange“ auf Seite5-91. Server: Verschiebt einen Job an eine höhere Position in der Job Queue (Job-Warteschlange). Client: Deaktiviert. Siehe „Job-Warteschlange“ auf Seite5-91 Server: Verschiebt einen Job zum Anfang der Job Queue (Job- Warteschlange). Client: Deaktiviert.
Seite 147
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Zusätzlich zu den Menübefehlssymbolen können Sie Befehle auf Kontext- (Popup-)Symbolleisten und vom Menü Job auf der Standardsymbolleiste verwenden. Abbildung 5-110 Symbole in der Popup-Symbolleiste (Server) Abbildung 5-111 Symbole in der Popup-Symbolleiste (Client-Workstation) Note: Die meisten der Symbole und Menübefehle sind nur aktiv, wenn ein Auftrag ausgewählt wurde. Wenn Sie den Mauszeiger über ein Element führen, wird eine Quickinfo mit dem Namen des Befehls angezeigt. Abbildung 5-112 Job-Menüoptionen (Server) DOC-07027DE Rev. I 5-100...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Bedienerwarnungen konfigurieren Objet Studio kann Sie (und andere Personen) über den Status der Jobs, die zum Drucken an den Server gesendet wurden, benachrichtigen. Dies ist besonders bei lange dauernden Druckaufträgen sinnvoll, wenn der Bediener nicht am Drucker sitzt. Sie können sich über folgende Ereignisse benachrichtigen lassen: • Niedriger Füllstand Modell- bzw. Stützmaterial. • Der Auftrag wurde unterbrochen. • Der Auftrag wurde erfolgreich fertig gestellt. Um E-Mail- und SMS-Benachrichtigungen zu senden, stellen Sie sicher, dass auf dem Servercomputer E-Mail-Software installiert ist, die MAPI unterstützt. Zum Senden von SMS-Benachrichtigungen muss der Mobilfunkdienst die Übertragung von E-Mail-Nachrichten über SMS unterstützen. Bei der Benutzung von SMS wird nur die Betreffzeile der E-Mail-Nachricht übertragen. So konfigurieren Sie Objet Studio zum Versenden von Benachrichtigungen und Warnungen: 1. Klicken Sie auf dem Menüband Job Manager in der Gruppe 3D-Drucker auf Abbildung 5-113 Benachrichtigungen-Dialogfeld (Server) Abbildung 5-114 Benachrichtigungen-Dialogfeld (Client-Workstation) DOC-07027DE Rev. I 5-101...
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio 2. Wählen Sie die gewünschte Berichtsoption aus. 3. Klicken Sie auf Details. Abbildung 5-115 Ereignisauswahl für Benachrichtigungen 4. Ändern Sie im Dialogfeld Berichtsereignisse die Benachrichtigungsereignisse und klicken Sie dann auf OK. 5. Klicken Sie im Dialogfeld Benachrichtigungen auf OK. Drucken aus der Job-Warteschlange Wenn die Jobwarteschlange einen Job enthält, wird dieser automatisch an den Stratasys PolyJet-Drucker übertragen, vorausgesetzt, er ist eingeschaltet, es besteht eine Verbindung zum Drucker, und der Drucker ist online. Kapitel 6 beschreibt, wie der Drucker gestartet und bedient wird. Zusätzliche Serverfunktionen Objet Studio auf den Printerservern enthält die folgenden zusätzlichen Funktionen: • Erweiterte Plattformvorschau • Jobs bearbeiten • Jobs neu starten • Jobs fortsetzen • Aufträge planen • Jobs exportieren (OBJZF) • Ändern des Job Manager-Bildschirms Diese Funktionen werden unten beschrieben. Erweiterte Plattformvorschau In diesem Fenster können Sie die Plattform aus verschiedenen Winkeln und in verschiedenen Vergrößerungen anzeigen, ohne den Bildschirm Job Manager zu verlassen. Zusätzlich zur Anzeige des ausgewählten Jobs im Fenster Plattformvorschau können Sie ein vergrößertes Bauplattformfenster öffnen. So zeigen Sie das Bauplattformfenster an: 1. ...
Seite 150
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio 2. Klicken Sie auf das Fenster Plattformvorschau. Abbildung 5-116 Job-Vorschau ❒ Zum Ändern der Plattformvergrößerung drehen Sie das Mausrad. ❒ Zur Anzeige der Plattform aus einer anderen Perspektive klicken Sie auf das entsprechende Symbol. ❒ Zum Ändern der Größe des Fensters ziehen Sie an dessen Kanten oder Ecken. Wenn sich mehrere Objekte auf der Bauplattform befinden, können Sie ein oder mehrere Objekte vom Drucken ausschließen, ohne das Objekt von der Plattformdatei zu löschen. So verhindern Sie das Drucken eines Objekts auf der Bauplattform: 1. Doppelklicken Sie auf das Objekt, das Sie nicht drucken möchten. 2. Zeigen Sie die Registerkarte Aufbau an. 3. Wählen Sie Von Aufbau ausschließen. Abbildung 5-117 Ein Modell vom Bau ausschließen 4. Wählen Sie Yes (Ja) zur Bestätigung. Auf Servercomputern können Sie die Plattformvorschau dazu verwenden, ...
Seite 151
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio So zeigen Sie den Druckvorgang im Fenster Plattformvorschau an: ➢ Wählen Sie aus dem Menü Job die Menüoption 3D-Fortschritt anzeigen. Diese Option verwendet zusätzliche Systemressourcen. Jobs bearbeiten Sie können Jobs in der Job Queue (Job-Warteschlange) zur Bearbeitung öffnen. So bearbeiten Sie einen Job: 1. Wählen Sie den Job aus. 2. Klicken Sie auf das Symbol Bearbeiten Der Bildschirm Plattformeinstellungen wird geöffnet und zeigt die Bauplattform an. Der Status des Jobs im Job Manager ändert sich auf „Bearbeiten“. 3. Bearbeiten Sie den Job. 4. Klicken Sie auf dem Menüband Plattformeinstellungen auf Der Status des Jobs im Job Manager ändert sich zurück auf „Warten“.
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Aufträge planen Sie können Jobs so planen, dass sie zu einem zukünftigen Zeitpunkt gedruckt werden. Zum Beispiel können Sie Objet Studio so konfigurieren, dass lange Druckaufträge am späten Abend und in den frühen Morgenstunden gestartet werden. So planen Sie einen Job: 1. Wählen Sie einen Job in der Job Queue (Job-Warteschlange) aus und klicken Sie auf auf der Popup-Symbolleiste. 2. Richten Sie im Dialogfeld Planer das Startdatum und die Startzeit für den Job ein. Klicken Sie auf den Pfeil Startdatum, um einen Kalender zu öffnen. Abbildung 5-118 Planer mit angezeigtem Kalender 3. Klicken Sie auf OK. Jobs exportieren (OBJZF) Sie können Druckaufträge als komprimierte Dateien speichern. Eine Beschreibung der OBJZF-Dateien finden Sie unter „Bauplattformen speichern“ auf Seite5-73. So exportieren Sie einen Druckjob: 1. Wählen Sie einen Job aus. 2. ...
Seite 153
Objet500Bedienerhandbuch 5 Verwenden von Objet Studio Ändern des Job Manager-Bildschirms Sie können die Größe der Abschnitte im Bildschirm Job Manager durch Ziehen an den Fensterkanten verändern. Dies gilt für: • das Fenster Job Queue (Job-Warteschlange) • das Fenster Zeit • das Fenster Verlauf Auf ähnliche Weise können Sie die Art und Weise ändern, wie der Bildschirmbereich in den Hauptbereich (Job Queue (Job- Warteschlange)/Zeit/Verlauf) und die Fenster auf der rechten Seite des Bildschirms unterteilt wird. Sie können die rechten Fenster verkleinern (verbergen) (Verfügbare Ressourcen/Materialverbrauch/Plattformansicht), indem Sie oben auf das Fenster klicken. ➢ Klicken Sie noch einmal, um das Fenster wieder anzuzeigen. DOC-07027DE Rev. I 5-106...
Seite 154
Bedienung und Wartung des Druckers Starten des Druckers Laden der Modell- und Stützmaterialkartuschen Modelle herstellen Vorbereitung des Druckers Starten des Drucks Drucker-Bedienoberfläche – Farbschlüssel Druckanzeigen 6-10 Fortsetzen der Produktion nach Anhalten des Druck- vorgangs 6-11 Druckmaterial ändern 6-15 Drucken mit Bio-Materialien 6-21 Erweiterte Einstellungen 6-21 Drucker im Leerlaufmodus halten 6-25 Außerbetriebnahme des Druckers 6-26 Wartung des Druckers 6-29 Zeitplan für routinemäßige Wartungsarbeiten 6-29 Wartungszähler 6-30 UV-Lampen-Prüfung 6-32 Reinigen der Druckköpfe und der Roller 6-32 Reinigen und Austauschen des Wischers 6-36 Patterntest 6-39 Verbessern der Druckqualität 6-41 Reinigung des Rollerabfallkollektors und Überprüfung des Rol- lermessers 6-41 Austauschen des Rollermessers...
Seite 155
Druckköpfe optimieren (kalibrieren) 6-52 Druckköpfe austauschen 6-61 Installieren des neuen Kopfes 6-67 Testen und Kalibrieren der UV-Lampen 6-72 Kalibrieren der Wägezellen 6-81 Auswechseln des Geruchsfilters 6-82 Austauschen der UV-Lampen 6-83 Eingebaute Prüfungen 6-92 Austauschen des Abfallbehälters 6-99 Reinigung der Außenklappen 6-101 Reinigen der UV-Abschirmung 6-101 DOC-07027DE Rev. I...

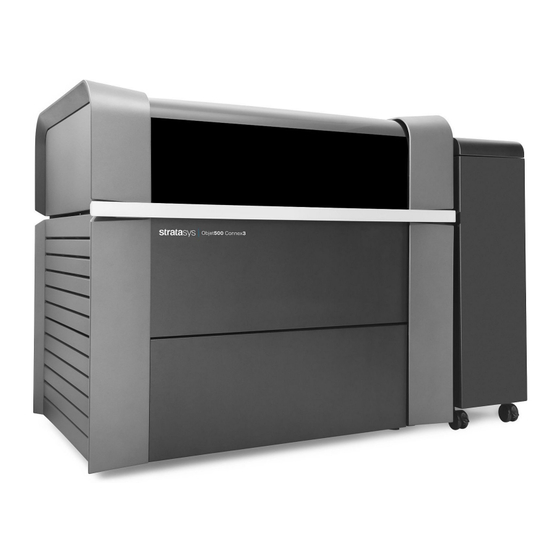

Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Abbildung 6-1 Der Objet500-3D-Drucker Starten des Druckers Achtung Versuchen Sie nicht, den Drucker in Betrieb zu nehmen, bevor Sie von einem Stratasys-Vertreter entsprechend eingewiesen wurden. Beachten Sie alle Sicherheitswarnungen, und befolgen Sie die Richtlinien in Kapitel 2. 1. Schalten Sie den Hauptschalter auf der Rückseite des Druckers ein. Abbildung 6-2 Hauptschalter und Kabel Der Hauptschalter schaltet den Objet500-Drucker ein; dies beinhaltet auch den eingebauten Computer. DOC-07027DE Rev. I...
Seite 157
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 2. Melden Sie sich nach dem Hochfahren des Computers bei Windows an und starten Sie die Druckersteuerungssoftware: ❒ Doppelklicken Sie auf dem Druckercomputer-Desktop auf das Symbol für den Objet500-Drucker. Oder – ❒ Wählen Sie im Windows Start-Menü (All) Programs > Objet > Objet500. Am Druckercomputer ist ein HASP-Stecker mit einem gültigen Produktaktivierungsschlüssel erforderlich. Dies wird während der Druckerinstallation oder dem Upgrade bereitgestellt. Wenn die Anwendung nicht geöffnet und eine HASP-Meldung angezeigt wird, wenden Sie sich an Ihren Stratasys-Händler oder Serviceanbieter. Über diese Oberfläche erfolgt die gesamte Überwachung und Steuerung des Druckers. Abbildung 6-3 Druckerschnittstelle Objet500-Installationen verwenden einen Monitor sowohl für die Anzeige des Computers, auf dem Objet Studio ausgeführt wird, als auch für die Anzeige des druckerinternen Computers. Vergewissern Sie sich, dass der Schalter für Tastatur, Bildschirm und Maus in der richtigen Stellung für die Anzeige der Drucker-Bedienoberfläche steht. DOC-07027DE Rev. I...
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Laden der Modell- und Stützmaterialkartuschen Objet500-Drucker verwenden bis zu sechs Modellmaterialkartuschen und zwei Kartuschen mit Stützmaterial, jeweils mit einem Gewicht von 3,6 Kilogramm (in vollem Zustand). Der Materialschrank enthält ein Modul, das geladene Druckmaterialien identifiziert. Unbefugte Manipulationen an diesem Modul führen dazu, dass der Drucker betriebsunfähig wird und die Garantien und Service-Verträge von Stratasys ungültig werden könnten. Wichtig: Wenn Sie das momentan installierte Druckmaterial gegen ein anderes austauschen müssen, siehe „Druckmaterial ändern“ auf Seite6-15. Andernfalls vergewissern Sie sich, dass Sie zum Austauschen der Materialkartusche dasselbe Material gewählt haben. So laden Sie Modell- und Stützmaterial: 1. Laden Sie Modell- und Stützmaterialkartuschen in ihre entsprechenden Fächer. Sie fühlen einen Widerstand, wenn die Nadel die Kartusche durchsticht. 2. Überprüfen Sie anhand der Drucker-Bedienoberfläche, dass die neue Kartusche erkannt und das Gewicht angezeigt wird (siehe Abbildung auf der vorherigen Seite). 3. Schließen Sie den Materialschrank. Tipps zum Laden der Modell- und Stützmaterialkartuschen: Sie können Materialkartuschen entweder vor oder nach dem Drucken austauschen. ...
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Modelle herstellen Modelle können gedruckt werden, nachdem sie auf einer virtuellen Bauplattform in einer 3D-Druckanwendung angeordnet wurden. Zur Vorbereitung von Plattformen zum Drucken mit dem Objet500-Drucker stehen zwei Anwendungen zur Verfügung. • Objet Studio • GrabCAD Print (für Connex3-Drucker) Informationen über die Vorbereitung von Modelldateien zum Drucken finden Sie in der entsprechenden Dokumentation. • „Verwenden von Objet Studio“ Kapitel in dieser Bedienungsanleitung oder die Hilfe in der Objet Studio-Anwendung. • GrabCAD Print Online-Dokumentation. Vorbereitung des Druckers Bevor Sie mit der Herstellung von Modellen beginnen, sollten Sie die aktuelle Druckqualität der Druckköpfe anhand eines Pattern Tests überprüfen. So bereiten Sie den Drucker auf die Herstellung von Modellen vor: 1. Vergewissern Sie sich, dass die Bauplattform im Drucker leer und sauber ist. Falls nicht, entfernen Sie ausgehärtetes Material mit dem Schaber und reinigen Sie die Schale gründlich mit einem mit 90 % Alkohol (IPA oder Ethanol) getränkten Reinigungstuch. Achtung Tragen Sie beim Reinigen der Bauplattform Schutzhandschuhe und nehmen ...
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Sie können den Druckerstatus überwachen, indem Sie die Anzeige auf der Bedienoberfläche des Druckers umschalten. Klicken Sie hierzu auf die Anzeigeumschalttaste auf der Drucker-Bedienoberfläche. Abbildung 6-4 Druckerstatus Starten des Drucks So starten Sie den Druck: ➢ Klicken Sie auf die rote Taste auf der Bedienoberfläche des Druckers, um den Drucker in den Onlinemodus zu schalten. Die Farbe der Schaltfläche ändert sich von rot in grün (siehe Abbildung auf Seite6-4). Falls sich ein Job in der Warteschlange des Job Managers befindet, wird er zum Drucker übertragen. Falls sich ein Job in der Warteschlange des Job Managers befindet, wird er zum Drucker übertragen. Wenn der Drucker in den Onlinemodus geschaltet wird, wird eine Meldung angezeigt, ob eine Wartungsaktivität erforderlich ist, um optimale Druckqualität zu erzielen. (Siehe „Zeitplan für routinemäßige Wartungsarbeiten“ auf Seite6-29.) Die Wartungsmeldungen können im Menü Options (Optionen) deaktiviert/aktiviert werden. Auf der Drucker-Bedienoberfläche ändert sich der Druckermodus von Idle (Leerlauf) in Pre-print (Druckvorbereitung), während die Druckerkomponenten auf den Druck vorbereitet werden: • Der Druckblock wird aufgewärmt. • Die UV-Lampen werden hochgefahren und aufgeheizt. Zu Beginn des Druckvorgangs überträgt der Druckmanager eine Reihe von Schichten an die Druckersteuerungsanwendung. Dadurch wird der Puffer zwischen dem Druckmanager und dem Drucker aufgefüllt, um einen kontinuierlichen Druck zu gewährleisten. Während eine Schicht als Ebene der DOC-07027DE Rev. I...
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Modelle auf der Bauplattform gedruckt wird, wird die nächste Schicht an den Drucker geschickt. Je nach Größe des/der herzustellenden Modells/Modelle kann der Druckvorgang mehrere Stunden bis mehrere Tage dauern. Solange die Kartuschen für Modell- und Stützmaterial voll genug sind, läuft der Druck automatisch ab, bis der Job beendet ist. Beim Drucken muss der Servercomputer eingeschaltet sein und mit dem Objet500-Drucker kommunizieren. Melden Sie sich nicht bei Windows ab, bevor der Druckvorgang abgeschlossen ist. Der Objet500-Drucker verwendet eine, zwei oder drei Modellmaterialkartuschen und eine Stützmaterialkartusche zum Herstellen von Modellen. Wenn zusätzliche Kartuschen installiert werden, die nicht sofort für den Druck gebraucht werden, zeigt die Drucker-Bedienoberfläche dies an (siehe „Drucker- Bedienoberfläche – Farbschlüssel“ unter). Drucker-Bedienoberfläche – Farbschlüssel Die Hintergrundfarben der Drucker-Anzeigefelder zeigen Ihnen auf einen Blick, ob der Wert bzw. das Produkt geeignet oder bereit zum Drucken ist. • Grün: geeignet/bereit zum Drucken Zum Beispiel in Abbildung 6-4 auf der vorherigen Seite: ❒ Köpfe (°C): Die Köpfe haben die erforderliche Temperatur zum Drucken von Modellen erreicht. ❒ Umgebungstemp.: Die Umgebungstemperatur in der Druckkammer liegt im zulässigen Bereich. ❒ Flüssigkeit Köpfe: Der Füllstand im Modell- und Stützmaterial- Druckblocktank ist in Ordnung. ❒ Vakuum Köpfe : Der Vakuumpegel des Systems liegt im zulässigen ...
Seite 162
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers • Rot: zum Drucken ungeeignet (bzw. Warnanzeige) Zum Beispiel in Abbildung 6-4 auf Seite6-7: ❒ Waste (Abfall): Das Gewicht des Abfallbehälters beträgt 90001520 Gramm und liegt damit über dem zu Beginn eines Druckjobs zulässigen Gewicht. (Siehe „Austauschen des Abfallbehälters “ auf Seite6-99.) Die Farbe der auf der Drucker-Bedienoberfläche angezeigten Materialkartuschen zeigt an, welche Kartuschen für den aktuellen (bzw. nächsten) Auftrag aktiv sind. Zum Beispiel in Abbildung 6-3 auf Seite6-4: • Blau: aktive Kartusche • Grau: Reservekartusche DOC-07027DE Rev. I...
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Druckanzeigen Der Bildschirm der Drucker-Bedienoberfläche ändert sich, wenn Sie einen Druckjob an den Drucker senden, falls der Drucker online ist: • Der Modus ändert sich von Pre-print (Druckvorbereitung) zu Printing (Drucken). • Der augenblicklich ausgeführte Arbeitsschritt wird im Feld „Current activity (Aktuelle Aktivität)“ angezeigt. • Die aktuelle Druckinformation des Jobs wird angezeigt. • Die Druck-Fortschrittsleiste wird angezeigt. • Die Schaltflächen Stop und Pause sind aktiviert. Sobald das Gewicht einer Kartusche unter 100 Gramm fällt, wird der darin enthaltene Materialfüllstand auf der Drucker-Bedienoberfläche in rot angezeigt. Abbildung 6-5 D ie Drucker-Bedienoberfläche während des Druckens DOC-07027DE Rev. I 6-10...
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Fortsetzen der Produktion nach Anhalten des Druckvorgangs Wenn der Druckvorgang unterbrochen wird, hört der Druckmanager auf, Schichten an den Drucker zu schicken. Dies kann zum Beispiel dann vorkommen, wenn das Druckmaterial in der Mitte eines Druckjobs zu Ende geht und Sie die leere Kartusche nicht sofort austauschen. Nachdem der Drucker in den Standby- oder Idle- Modus gewechselt hat, müssen Sie das Drucken vom Bildschirm Job Manager von Objet Studio erneut starten. Nachdem der Drucker in den Standby- oder Idle- Modus gewechselt hat, müssen Sie das Drucken vom Druckmanager (in Objet Studio oder in GrabCAD Print) starten. Nachdem das Drucken angehalten wurde, wechselt der Drucker zum Standby-Modus, wenn die Erhitzung der Druckköpfe reduziert ist. Nach ca. weiteren 10 Stunden wechselt der Drucker zum Idle (Leerlauf)-Modus, wenn die Erhitzung der Druckköpfe beendet ist. So setzen Sie den Druckvorgang vom GrabCAD Print fort: 1. Wenn sich der Drucker im Offline-Modus befindet, wechseln Sie zum Online- Modus, indem Sie auf die rote Taste unten in der Drucker-Bedienoberfläche klicken (siehe Abbildung auf Seite6-4). Die Farbe der Schaltfläche ändert sich von rot zu grün. 2. Wenn Sie nicht wissen, weshalb der Druckauftrag angehalten wurde, vergewissern Sie sich, dass die Verbindung zwischen dem Drucker und dem Servercomputer aktiv ist. 3. ...
Seite 165
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 5. Stellen Sie in der Anwendung für die Jobvorbereitung sicher, dass die richtige Schichtnummer im Dialogfeld eingegeben wird. Abbildung 6-6 Bestätigung der richtigen Schicht O bjet Studio Abbildung 6-7 Bestätigung der richtigen Schicht G rabCAD Print Abbildung 6-8 Drucker-Bedienoberfläche nach Unterbrechung des Druckvorgangs 6. Sollte aus irgendeinem Grund nicht die korrekte Nummer im Dialogfeld angezeigt werden, geben Sie die Nummer ein und klicken Sie auf OK. Unter folgenden Bedingungen können Sie den Druckvorgang nicht fortsetzen: • Die Nummer der zuletzt gedruckten Schicht erscheint nicht auf der Drucker- Bedienoberfläche, selbst wenn auf dem Servercomputer das Dialogfeld Resume From Slice (Fortsetzen bei Schicht) zur Bestätigung angezeigt wird. DOC-07027DE Rev. I 6-12...
Seite 166
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers • Es trat eine relativ lange Unterbrechung auf, obwohl die Anzeigen für „last slice (Letzte Schicht)“ und „continue from slice (Weiter bei Schicht)“ korrekt waren. Dies liegt daran, dass sich das bereits gedruckte Teil möglicherweise leicht verformt oder schrumpft, bevor der Druck fortgesetzt wird, was zu einem sichtbaren Unterschied zwischen ihm und dem später gedruckten Teil des Modells führt. Die Auswirkungen von Druckunterbrechungen während der Herstellung des Modells sind abhängig von Modellgröße und -aufbau, Modellmaterial, Umgebungstemperatur und Dauer der Unterbrechung. DOC-07027DE Rev. I 6-13...
Seite 167
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Wenn Sie den Druckvorgang nicht fortsetzen können: 1. Abbrechen des Jobs in der Druckanwendung (Objet Studio oder GrabCAD Print). In GrabCAD Print ist dies auf dem Bildschirm Zeitplan möglich: ❒ Klicken Sie mit der rechten Maustaste auf den Job, um das Popup-Menü anzuzeigen, und wählen Sie Job abbrechen. ODER – ❒ Klicken Sie mit der linken Maustaste auf den Job, um Details zum Jobstatus anzuzeigen, und klicken Sie auf das Symbol Abbrechen 2. Nehmen Sie das teilweise gedruckte Modell von der Bauplattform. 3. Starten Sie den Auftrag im Job Manager-Bildschirm (in Objet Studio) neu. 4. Senden Sie den Job erneut von der Druckanwendung an den Drucker. ❒ Klicken Sie in Objet Studio auf ❒ Klicken Sie in GrabCAD Print auf Sie können den Druck von der Drucker-Bedienoberfläche oder von der Druckanwendung aus anhalten (Objet Studio oder GrabCAD Print). • Nach dem Klicken auf die Schaltfläche Stop in der Druckanwendung können Sie das Drucken von der Druckanwendung oder von der Drucker- Bedienoberfläche aus fortsetzen.
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Druckmaterial ändern Bevor Sie Modelle mit anderen Modellmaterialtypen (Harzen) als den derzeit installierten herstellen, müssen Sie den Druckblock und die Zufuhrleitungen mit Hilfe des Materialwechsel-Assistenten spülen. Nach dem Austauschen des Stützmaterials mithilfe des Assistenten, müssen Sie vor dem Drucken von Modellen eine Druckkopfoptimierung durchführen. Planen Sie die Druckmodelle mit verschiedenen Materialien sorgfältig, um unnötige Verschwendung des in den Drucker geladenen Materials zu vermeiden. Die Menge an gespültem Material hängt von den ausgewählten Spülzyklen ab und davon, ob Sie eine oder mehrere Kartuschen auswechseln. Der Materialwechsel-Assistent bestimmt die beste Einschubposition für die jeweiligen Materialkartuschen, je nach den derzeit im System vorhandenen Materialien. Dadurch wird das Ausspülen des derzeit im System vorhandenen Materials auf ein Mindestmaß beschränkt. Hinweis: Beim manuellen Austausch von Material werden bestimmte Austauschoptionen blockiert, um das System zu schützen. Befolgen Sie in diesen Fällen die Empfehlungen des Materialaustausch-Assistenten, um die besten Austauschoptionen zu erhalten. So tauschen Sie das Modellmaterial mithilfe des Assistenten aus: 1. Starten Sie den Material Replacement (Materialwechsel)-Assistenten aus dem Menü Options (Optionen). DOC-07027DE Rev. I 6-15...
Seite 169
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Abbildung 6-9 Starten des Materialwechsel-Assistenten 2. Klicken Sie im Startbildschirm auf Next (Weiter). 3. Falls die Druckerabdeckung noch offen ist, erscheint eine Aufforderung zum Schließen. Bestätigen Sie, dass Sie sie geschlossen haben, und klicken Sie auf Next (Weiter). Abbildung 6-10 Materialwechseloptionen In den Materialwechsel-Optionen wählen Sie die Einstellungen, die bestimmen, wie der Assistent das derzeit im System befindliche Material durch neu geladenes Material ersetzen soll. DOC-07027DE Rev. I 6-16...
Seite 170
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 4. Wählen Sie, ob Sie Ihre Modelle in der Betriebsart E inzelmaterial oder in Digitalmaterial(„mehrere Materialien“) herstellen möchten. Einzelmaterial-Modus Alle vier Druckköpfe drucken mit einem Modellmaterial. ❒ Diese Betriebsart benutzt man zur Herstellung von Bauplattformen mit der Einstellung Hohe Qualität sowie für die Herstellung von Plattformen mit der Einstellung Hohe Geschwindigkeit aus nur einem einzigen Modellmaterial. Digitalmaterial-Modus Jedes der geladenen Modellmaterialien wird in zwei der Druckköpfe verwendet. ❒ Ist zum Drucken nur eines der Modellmaterialien erforderlich, werden die Modelle mit zwei Druckköpfen hergestellt. Der Ersatz des anderen Modellmaterials entfällt. ❒ Wenn der Modellmaterialersatz zugelassen ist, erstellt der Drucker die Plattformen mit der Einstellung Hohe Geschwindigkeit aus einer Mischung beider Modellmaterialien (siehe "Model Material Substitution" on page 1). 5. Wählen Sie im Bereich Required materials (Benötigte Materialien) des Assistenten ein oder mehrere Ersatzmaterialkartuschen. 6. ...
Seite 171
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers ❒ Economy. Dieser Zyklus kann verwendet werden, wenn helles Modellmaterial mit einem dunkleren Material (wie z. B. Agilus30 Black™ oder VeroBlack™) ausgetauscht wird, oder wenn die genaue Farbe des gedruckten Modells keine Rolle spielt. Verwenden Sie diesen Zyklus, wenn Sie die Reinigungsflüssigkeit für ein beliebiges Modellmaterial austauschen. Der Assistent spült das System mit der kleinsten benötigten Materialmenge, um sicherzustellen, dass die Modelle die mechanischen Eigenschaften des neuen Materials aufweisen. ❒ Vollständig. Verwenden Sie diesen Zyklus, wenn die gedruckten Modelle die genaue Farbe des neuen Materials aufweisen müssen. Der Assistent spült alle zum Drucken verwendeten Zufuhrleitungen und Druckköpfe gründlich, basierend auf Ihrer Auswahl in den vorherigen Bildschirmen. Für besondere Zwecke stehen zusätzliche Einstellungsmöglichkeiten zur Verfügung (siehe „Erweiterte Einstellungen“). Klicken Sie ggf. auf Advanced Settings (Erweiterte Einstellungen), bevor Sie auf Next (Weiter) klicken. DOC-07027DE Rev. I 6-18...
Seite 172
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 9. Klicken Sie auf Next (Weiter), um den Materialwechselprozess im Drucker zu starten. Daraufhin erscheint der Bildschirm Kartuschenpositionierung, in dem die neue Positionierung aller Kartuschen im Materialschrank angezeigt wird. Abbildung 6-11 Kartuschenanordnung Symbole: Richtige Kartusche in diesem Einschubschacht Keine (oder falsche) Kartusche in diesem Einschubschacht. Das Gewicht der Kartusche in diesem Einschubschacht ist zum Abschluss des Materialersatzvorgangs nicht ausreichend. Das Ablaufdatum für die Kartusche in diesem Einschub wurde überschritten. 10. T auschen Sie ggf. die Materialkartuschen aus und beachten Sie dabei die Anweisungen im Assistentenbildschirm. 11. K licken Sie auf Start. 12. L esen Sie die Warnmeldung und klicken Sie auf OK. Sie müssen den Materialwechselvorgang abschließen, bevor Sie Modelle herstellen können. Wenn Sie Materialkartuschen zu einem späteren Zeitpunkt auswechseln möchten, klicken Sie auf Abbrechen. Wenn Sie weitermachen (indem Sie auf OK klicken), bevor Sie den kompletten Vorgang abgeschlossen haben, müssen Sie den Assistenten neu starten, bevor Sie Modelle herstellen können. DOC-07027DE Rev. I 6-19...
Seite 173
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Abbildung 6-12 Abschlussbildschirm des Assistenten 13. W enn das letzte Assistentenfenster erscheint, klicken Sie auf Fertig. Die Druckersteuerungsanwendung wird automatisch aktualisiert und neu gestartet. Nachdem sie geöffnet wird, zeigt die Bedienoberfläche die neuen Materialien an. Objet Studio (auf dem Servercomputer) wird ebenfalls aktualisiert und zeigt das/die neue(n) Material(ien) an. Die Bedienoberfläche in der Jobvorbereitungsanwendung wurde ebenfalls aktualisiert und zeigt das/die neue(n) Material(ien) an. 14. Ü berprüfen Sie den Bereich rund um die Spülvorrichtung und führen Sie ggf. eine Reinigung durch. Nach dem Auswechseln des Stützmaterials (SUP705/706) müssen Sie vor dem Drucken von Modellen den Kopfoptimierungsassistenten ausführen. Siehe „Druckköpfe optimieren (kalibrieren)“ auf Seite6-52 . DOC-07027DE Rev. I 6-20...
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Drucken mit Bio-Materialien Befolgen Sie die Anweisungen zum Einlegen des entsprechenden Materials, um die Biokompatibilität der gedruckten Teile beim Wechsel von Standarddruckmaterialien zu biokompatiblen Materialien sicherzustellen. Um das erforderliche Dokument herunterzuladen, suchen Sie im Stratasys Support Center nach „Biokompatibilitätsanforderungen“. Erweiterte Einstellungen Im Dialogfeld Advanced Settings (Erweiterte Einstellungen) können Sie den Materialwechsel-Assistenten für besondere Zwecke konfigurieren. Falls erforderlich, klicken Sie auf Advanced Settings (Erweiterte Einstellungen) im Bildschirm Material Replacement Options (Materialwechsel-Optionen), bevor Sie auf Next (Weiter) klicken. Abbildung 6-13 Erweiterte Ersatzeinstellungen Positionierung Standardmäßig bestimmt die Automatische Einschubschachtwahl die beste Position für die jeweiligen Kartuschen im Materialschrank, je nach den derzeit im System vorhandenen Materialien. Dadurch wird das Ausspülen des derzeit im System vorhandenen Materials auf ein Mindestmaß beschränkt. Wählen Sie Manual slot selection (Manuelle Einschubschachtwahl), • wenn es in einem besonderen Fall notwendig sein sollte, Kartuschen in ...
Seite 175
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers So wählen Sie die Einschübe für die Kartuschen manuell aus: 1. Klicken Sie im Bildschirm Material Replacement Options (Materialaustauschoptionen) auf Advanced Settings (Erweiterte Einstellungen). 2. Wählen Sie im Bildschirm Advanced Settings (Erweiterte Einstellungen) die Option Manual slot selection (Manuelle Einschubschachtwahl) und klicken Sie auf Übernehmen. Abbildung 6-14 Manuelle Einschubschachtwahl 3. Im Bildschirm Material Replacement Options (Materialaustauschoptionen) ist Both cartridges (Beide Kartuschen) für jede Position ausgewählt. Um nur mit einer der Kartuschen zu drucken, deaktivieren Sie das Kontrollkästchen und wählen Sie entweder die linke (L) oder die rechte (R) Kartusche aus. Abbildung 6-15 Auswahl „Manual slot selection (Manuelle ...
Seite 176
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Beim Drucken im Hochgeschwindigkeitsmodus (drei Materialien) wird in beiden Abschnitten jedes Druckkopfs dasselbe Material verwendet. Das für einen der Kartuscheneinschübe ausgewählte Material wird auch im anderen Druckkopfkanal verwendet. Abbildung 6-16 Manuelle Kartuschenauswahl - 3 Modellmaterialien 4. Nachdem Sie die Materialien für die entsprechenden Kartuscheneinschübe ausgewählt haben, wird der Bildschirm Cartridge Positioning (Kartuschenpositionierung) angezeigt. Legen Sie die Kartuschen wie in diesem Bildschirm gezeigt in den Materialschrank. M aterial für Einzelmaterial-Modus Wenn Sie regelmäßig ein bestimmtes Material zum Drucken von Modellen im Einzelmaterial-Modus nutzen und sich dieses Material gerade im Drucker befindet, können Sie es über das Dropdown-Menü auswählen. Der Assistent wird dies bei der Festlegung neuer Kartuschenpositionen berücksichtigen. Gegebenenfalls bleibt das Material in Teilen des Systems (Kartuscheneinschübe, Rohre, Druckblock), damit es beim nächsten Mal verfügbar ist. Diese Option ist empfehlenswert, wenn Sie häufig zwischen dem Einzel- und dem Multimaterial-Modus wechseln, weil sich dadurch die Materialmenge, die bei einem Wechsel aus dem System herausgespült wird, verringern lässt. DOC-07027DE Rev. I 6-23...
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Zusätzliche Spülzyklen Der Spülzyklus, den Sie im Bildschirm Material Replacement Options (Materialaustauschoptionen) auswählen, legt fest, wie gründlich das derzeit im System befindliche Material aus dem System entfernt werden soll. Wenn Sie den Economy-Zyklus wählen und den Assistenten durchgehen, können Sie später immer noch entscheiden, ob Sie eine etwas gründlichere Reinigung benötigen, um die genaue Modellfarbe zu gewährleisten. Möglicherweise bemerken Sie, dass die gedruckten Modelle nicht zufriedenstellend sind, weil Rückstände des bisherigen Materials erkennbar sind. Sollte dies der Fall sein, können Sie mehr Material ausspülen, damit die nächsten Modelle mit reinem Material gedruckt werden. So führen Sie zusätzliche Spülzyklen aus: ➢ Wählen Sie im Bildschirm Advanced Settings (Erweiterte Einstellungen) „Enable "flush again" options“ („Noch einmal spülen“-Optionen aktivieren) und klicken Sie auf Apply (Übernehmen). Abbildung 6-17 „Noch einmal spülen“-Optionen aktivieren ausgewählt Der Bildschirm Material Replacement Options (Materialaustauschoptionen) wird ...
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Drucker im Leerlaufmodus halten Zwischen den Druckjobs kann der Drucker bis zu einer Woche nicht im Gebrauch sein. Wenn der Drucker länger als eine Woche nicht verwendet wird, führen Sie mit dem Außerbetriebnahme-Assistenten automatisch alle vor dem Ausschalten des Druckers erforderlichen Vorgänge aus (siehe „Außerbetriebnahme des Druckers“ auf der nächsten Seite). Wenn der Drucker keine Modelle mehr herstellt, reduziert die Druckersoftware automatisch die Temperatur der Druckköpfe: nach dem Drucken Modus Änderung der Druckkopf-Temperatur erste 15 Minuten Standby 1 keine Änderung nächste 10 Stunden Standby 2 Heizung reduziert (auf Raumtemperatur) nach Standby 2 Leerlauf Heizung wird ausgeschaltet Hinweis: Der Druckermodus wird oben links auf der Haupt-Drucker- Bedienoberfläche angezeigt. (siehe die Abbildungen auf den Seiten 6-4 und 6- 10). Wenn Ihnen nach dem Drucken eines Auftrages bereits bekannt ist, dass der Drucker in den nächsten 10 Stunden oder länger nicht mehr benutzt wird, können Sie die Druckkopfheizung sofort ausschalten, indem Sie den Drucker in den Modus Idle (Leerlauf) schalten.
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Außerbetriebnahme des Druckers Wenn Sie länger als 30 Tage nicht mit dem Drucker arbeiten, müssen Sie ihn außer Betrieb nehmen. Andernfalls kann der Drucker eingeschaltet bleiben, im Leerlaufmodus. Wenn der Drucker jedoch früher ausgeschaltet werden muss, führen Sie mit dem Außerbetriebnahme-Assistenten die erforderlichen Vorgänge automatisch aus, bevor Sie den Drucker ausschalten Während des Außerbetriebnahmevorgangs werden Druckmaterialien aus den Druckerkomponenten gespült. Um zu verhindern, dass dabei wertvolles Material herausgespült wird, sollten mindestens einmal pro Woche Modelle gedruckt werden. Viele Druckerbesitzer nutzen diese Gelegenheit zum Ausdrucken von Warenmustern oder Testmodellen. Um korrekt heruntergefahren zu werden, muss der Drucker mehrere Stadien durchlaufen. Diese werden über den Außerbetriebnahmeassistenten gesteuert. Versuchen Sie außer bei sofortiger Wartung nicht, den Drucker einfach durch Schließen der Computer-Bedienoberfläche (die Druckersteuerungsanwendung) zu schließen und trennen Sie den Drucker nie vom Strom, bevor Sie diesen Assistenten abschließen.
Seite 180
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Abbildung 6-18 Außerbetriebnahmeassistent, Startbildschirm 2. Klicken Sie auf Next (Weiter). 3. Wählen Sie die entsprechende Option gemäß der Zeitdauer, in der der Drucker nicht verwendet wird, entweder weniger oder mehr als 10 Tage. Hinweis: Bevor Sie More than 30 days (Mehr als 10 Tage) auswählen, stellen Sie sicher, dass Kartuschen mit Reinigungsflüssigkeit zur Verfügung stehen. Abbildung 6-19 Optionen für die Außerbetriebnahme DOC-07027DE Rev. I 6-27...
Seite 181
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 4. Im nun folgenden Fenster des Assistenten überprüfen Sie, ob die Plattform leer ist, und klicken Sie auf Next (Weiter). Die Außerbetriebnahme beginnt. Abbildung 6-20 Außerbetriebnahmefortschritt Abbildung 6-21 Abschlussbildschirm Außerbetriebnahmeassistent 5. Nach dem Herunterfahren des Druckercomputers schalten Sie den Hauptschalter auf der Rückseite des Druckers aus (siehe Abbildung 6-2 auf Seite6-3). DOC-07027DE Rev. I 6-28...
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Wartung des Druckers Damit der Drucker optimal arbeiten kann, müssen regelmäßige Wartungsarbeiten durchgeführt werden. Führen Sie die Arbeitsschritte in den angegebenen Abständen aus. Zeitplan für routinemäßige Wartungsarbeiten Häufigkeit Aufgabe Weitere Informationen Vor dem Drucken Reinigen der UV-Lampenlinsen. Siehe „Reinigen der Druckköpfe und der Roller“ auf Seite6-32. Vor/nach dem Drucken Überhitzungsschutzanzeige für UV-Lampe Siehe „UV-Lampen- prüfen. Prüfung“ auf Seite6-32. Vor/nach dem Drucken Reinigen der Druckköpfe und der Siehe „Reinigen der Rolleroberfläche. Druckköpfe und der Roller“ auf Seite6-32. Täglich Wischer reinigen und überprüfen. Siehe „Reinigen und Austauschen des Wischers“ auf Seite6-36. Wöchentlich Patterntest durchführen. Siehe „Patterntest“ auf Seite6-39.
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Häufigkeit Aufgabe Weitere Informationen Alle zwei Jahre oder alle 3.500 Vorbeugende Wartungsmaßnahme durch den Wenden Sie sich an Druckstunden beauftragten Serviceanbieter. Ihren Stratasys- Serviceanbieter. Wartungszähler Die Druckercomputeranwendung zeichnet die Daten und die Häufigkeit für jede Wartungsaufgabe auf. Der Bildschirm mit den Maintenance Counters (Wartungszählern) kann im Menü Options (Optionen) angezeigt werden. Abbildung 6-22 Wartungszähler auswählen Wenn eine Wartungsaufgabe fällig ist, wird dies auf der Hauptbedienoberfläche angegeben. Abbildung 6-23 Anzeige Maintenance Required (Wartung erforderlich) Wenn diese Anzeige erscheint, können Sie darauf klicken, um den Bildschirm mit den Wartungszählern anzuzeigen. DOC-07027DE Rev. I 6-30...
Seite 184
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Abbildung 6-24 Bildschirm Wartungszähler Die Anzeige Maintenance Required (Wartung erforderlich) wird standardmäßig für die meisten vom Bediener durchgeführten Wartungsaufgaben angezeigt. Das Kontrollkästchen „User Warning (Benutzerwarnung)“ steuert, ob diese Anzeige bei einer fälligen Aufgabe angezeigt wird. Bei Wartungsaufgaben, die von Assistenten gesteuert werden, werden die Daten und Druckzeiten automatisch zurückgesetzt, wenn der entsprechende Assistent ausgeführt und vollständig erledigt wurde. Manuelle Wartungsaufgaben (z. B. Rollerinspektion und Wischeraustausch) werden durch Klicken der Taste Reset (Zurücksetzen) im Wartungszählerbildschirm zurückgesetzt. DOC-07027DE Rev. I 6-31...
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers UV-Lampen-Prüfung Auf den UV-Lampenabdeckungen ist ein hitzeempfindliches Etikett angebracht, das vor Überhitzung warnt. Die Mitte des Etiketts wechselt von Weiß zu Schwarz, wenn die Temperatur der Abdeckung 65 °C erreicht. Nehmen Sie den Drucker nicht in Betrieb, wenn dies auftritt und setzen Sie sich mit Ihrem zuständigen Serviceanbieter in Verbindung. Als Vorsichtsmaßnahme sollte das Etikett vor und nach dem Drucken überprüft werden. Abbildung 6-25 Hitzeempfindliches Etikett auf der UV-Lampenabdeckung Wenn die UV-Lampe ständig überheizt und die Temperatur um die Lampe 90 °C erreicht, unterbricht eine Sicherung die Stromzufuhr zur UV-Lampe und zu den Bewegungsmotoren für die X-, Y- und Z-Achse. Falls dieser unwahrscheinliche Zustand auftritt, kann der Drucker erst wieder in Betrieb genommen werden, nachdem er von einem autorisierten Serviceanbieter gewartet wurde. Reinigen der Druckköpfe und der Roller Durch regelmäßiges Überprüfen und Reinigen der Düsenplatten unten am Druckblock ist zu gewährleisten, dass die Druckerdüsen nicht verstopfen. Ein Assistent führt Sie durch diesen Vorgang und passt die Komponenten des Druckers für die Reinigung an. Die Prozedur dauert ungefähr 20 Minuten und sollte zu Beginn des Arbeitstages bzw. vor größeren Druckjobs ausgeführt werden. So reinigen Sie die Druckköpfe und die Roller: 1. Vorbereiten: ❒ 90%-iges Isopropanol (IPA-Isopropylalkohol) oder Ethanol (Ethylalkohol) ❒ ...
Seite 186
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 3. Folgen Sie den Anweisungen des Assistenten und markieren Sie die Kontrollkästchen zur Bestätigung. Abbildung 6-26 Bestätigung der richtigen Schicht 4. Klicken Sie auf Next (Weiter). Der Drucker trifft die Vorbereitungen für die Reinigung der Druckköpfe. 5. Wenn folgender Bildschirm eingeblendet wird, öffnen Sie die Abdeckung. Abbildung 6-27 Kopfoptimierungsassistent – Schritte 5-11 Warnung: Heiße Oberfläche Die Düsenplatten des Druckkopfes (untere Fläche) können heiß sein. Berühren Sie sie nicht mit bloßen Händen, und arbeiten Sie vorsichtig. 6. Legen Sie den Spiegel auf die Bauplattform. 7. Ziehen Sie die Handschuhe an. Achtung Nicht gehärtetes Druckmaterial auf den Druckköpfen kann zu Hautreizungen führen. Benutzen Sie Einweghandschuhe, um Ihre Hände zu schützen. 8. Tauchen Sie das Reinigungstuch in die Reinigungsflüssigkeit (Alkohol). DOC-07027DE Rev. I 6-33...
Seite 187
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 9. Reinigen Sie die Düsenplatten mit einer Hin- und Herbewegung. (siehe Abbildung 6-28). Überprüfen Sie mit dem Spiegel, dass Sie alle Ablagerungen entfernt haben. Abbildung 6-28 R einigen der Druckköpfe 10. R einigen Sie die gesamte Rolleroberfläche durch Drehen während der Reinigung. Nutzen Sie diese Möglichkeit zur Reinigung der Glaslinse an der UV-Lampen mit dem mitgelieferten Schleifschwamm. 11. W enn Sie die Reinigung abgeschlossen haben, markieren Sie das Kontrollkästchen im Fenster des Assistenten (siehe Abbildung 6-27) , und klicken Sie auf Weiter. 12. E ntfernen Sie das Reinigungsmaterial aus dem Drucker, und schließen Sie die Abdeckung. 13. M arkieren Sie die Bestätigungs-Kontrollkästchen im Assistenten, und klicken Sie auf Next (Weiter). DOC-07027DE Rev. I 6-34...
Seite 188
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Der Kopfreinigungszyklus für das Entleeren der Köpfe beginnt. Klicken Sie nach Abschluss im Abschlussfenster des Assistenten auf Done (Fertig). Abbildung 6-29 Abschlussbildschirm des Assistenten DOC-07027DE Rev. I 6-35...
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Reinigen und Austauschen des Wischers Nach der Reinigungssequenz entfernt ein Gummiwischer überschüssiges Material aus den Druckköpfen. Dieser Ablauf wird vor jedem Druckjob automatisch und bei den Wartungsarbeiten manuell ausgeführt. Den Wischer und den umgebenden Bereich sollten Sie mindestens einmal wöchentlich reinigen. Beschädigte bzw. abgenutzte Wischer müssen ersetzt werden. So überprüfen und reinigen Sie den Wischer: 1. Vorbereiten: ❒ 90%-iges Isopropanol (IPA-Isopropylalkohol) oder Ethanol (Ethylalkohol) ❒ Einweghandschuhe ❒ Ein mitgeliefertes Reinigungstuch oder dergleichen ❒ Einen Ersatzwischer 2. Starten Sie den Assistenten für die Wischerreinigung aus dem Menü Options (Optionen). Abbildung 6-30 Starten des Assistenten für die Wischerreinigung 3. Klicken Sie im Eröffnungsdialog auf Next (Weiter). DOC-07027DE Rev. I 6-36...
Seite 190
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 4. Vergewissern Sie sich, dass die Bauplattform leer und der Druckerdeckel geschlossen ist. Bestätigen Sie dies im Assistentenbildschirm, und klicken Sie auf Next (Weiter). Abbildung 6-31 Bestätigung der richtigen Schicht 5. Wenn folgender Bildschirm eingeblendet wird, öffnen Sie die Abdeckung. Abbildung 6-32 W ischerreinigungsassistent während der Schritte 6-10 6. Ziehen Sie die Reinigungshandschuhe an. 7. Entfernen Sie noch am Wischer und dessen Umgebung verbliebenes Material mit dem Reinigungstuch und einer reichlichen Menge Reinigungsflüssigkeit. DOC-07027DE Rev. I 6-37...
Seite 191
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 8. Entfernen Sie alles in der Spüleinheit verbleibende Abfallmaterial. Nehmen Sie den Abfallkollektor zur Reinigung aus dem Drucker, falls erforderlich. Wischen Sie die Gummidichtung ab. Abbildung 6-33 Abfallkollektor in der Spüleinheit Hinweis: Wenn Sie den Abfallkollektor wieder in die Spüleinheit einlegen, gehen Sie wie in der Abbildung gezeigt vor. 9. Prüfen Sie das Wischerblatt. Sollte das Wischerblatt verkratzt, rissig oder abgenutzt sein, oder wenn Sie außerstande sind, es vollständig zu reinigen, tauschen Sie ihn aus: a. Ziehen Sie es nach oben aus der Halterung. b. Setzen Sie das neue Wischerblatt ein, und vergewissern Sie sich, dass es gerade sitzt und beidseitig korrekt befestigt ist. 10. B estätigen Sie im Assistentenbildschirm (see Abbildung 6-32), dass das Wischerblatt sauber ist und klicken Sie auf Next (Weiter). 11. ...
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 12. B estätigen Sie dies im Assistentenbildschirm, und klicken Sie auf Next (Weiter). Abbildung 6-34 Bestätigung der richtigen Schicht 13. K licken Sie im Abschlussfenster zum Beenden des Assistenten auf Done (Fertig). Patterntest Der Patterntest ist eine grundsätzliche Überprüfung des Druckers zur Herstellung von Qualitätsmodellen, da er den Zustand der Düsen in den Druckköpfen zeigt. Führen Sie diesen Test daher wöchentlich durch, oder wenn Sie ein Druckerproblem vermuten. So führen Sie den Patterntest durch: 1. Sorgen Sie dafür, dass die Bauplattform leer ist. 2. Bereiten Sie ein Blatt pinkfarbenes Papier vor, A-4 oder Briefbogengröße 3. Kleben Sie im Drucker das pinkfarbene Papier auf die Fläche links von der Bauplattform. 4. Drücken Sie F3 oder öffnen Sie das Menü Options (Optionen) und wählen Sie Patterntest. DOC-07027DE Rev. I 6-39...
Seite 193
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Abbildung 6-35 Auswahl des Patterntests 5. Klicken Sie zum Beginnen auf Yes (Ja) im Dialogfeld Confirm (Bestätigen). Abbildung 6-36 Bestätigung des Patterntests 6. Wenn die Bauplattform nicht leer ist, klicken Sie auf No (Nein) im folgenden Dialogfeld. Abbildung 6-37 Niveauanpassung der Bauplattform (Z) Die Bauplattform wird abgesenkt, um Schäden an den Modellen auf der Plattform zu vermeiden. Der Drucker druckt eine Reihe von Linien auf das Testblatt (siehe nächste Abbildung). Abbildung 6-38 Beispiel für einen Patterntest 7. Überprüfen Sie das Testblatt sorgfältig auf fehlende Linien. Zu viele fehlende Linien, besonders im selben Bereich, sind ein Anzeichen, dass die Qualität beim Herstellen der Modelle schlecht sein wird. Falls dies der Fall ist, siehe „Verbessern der Druckqualität“ auf der nächsten Seite. Hinweis: Akzeptable Modellqualität ist subjektiv und hängt von Art und Größe der hergestellten Modelle ab. In der Regel sind jedoch mehr als 10 fehlende Linien in einem Bereich einer Spalte als inakzeptabel zu betrachten. DOC-07027DE Rev. I 6-40...
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Verbessern der Druckqualität Wenn Sie vermuten, dass die Druckqualität schlecht ist, führen Sie einen Patterntest durch (siehe „Patterntest“ auf Seite6-39). Wenn das Ergebnis schlecht ist, führen Sie folgende Prozedur durch, um die Druckqualität zu verbessern. Wenn das Ergebnis des letzten Patterntests schlecht ist: 1. Wählen Sie im Menü Options (Optionen) die Option Purge Sequence (Reinigungssequenz), oder drücken Sie F4. 2. Klicken Sie im Dialogfeld zum Bestätigen auf Yes (Ja). Das Modell- und Stützmaterial in den Druckköpfen wird entleert, und der Wischer entfernt überschüssiges Material. 3. Wiederholen Sie die Reinigungssequenz. 4. Nehmen Sie den Patterntest vor. Falls das Ergebnis des Patterntests dann immer noch schlecht ist: 1. ...
Seite 195
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers So reinigen Sie den Rollerabfallkollektor: 1. Vorbereiten: ❒ M2.5 und M2 Innensechskantschlüssel ❒ Einweghandschuhe ❒ 90%-iges Isopropanol (IPA-Isopropylalkohol) oder Ethanol (Ethylalkohol) ❒ Reinigungstuch ❒ Wattestäbchen (Q-tips oder ähnliche) ❒ Spiegel ❒ Taschenlampe 2. Wählen Sie im Menü Options (Optionen) Go to Head Inspection Position (Wechseln zur Kopfprüfungsposition). 3. Ziehen Sie die Handschuhe an. 4. ...
Seite 196
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 5. Lösen Sie die zwei Schrauben, mit denen der Saugschlauch am Druckblock angebracht ist. Abbildung 6-40 Herausheben des Saugschlauchs 6. Heben Sie den Saugschlauch heraus, um ihn erhöht anzubringen. 7. Lösen Sie die zwei Schrauben, mit denen die Abdeckung des Rollerabfallkollektors gesichert sind und ziehen Sie die Abdeckung ab. Achten Sie darauf, die Schrauben für die Abdeckung nicht zu verlieren. Hier handelt es sich um Spezialschrauben, die im Fall von Verlust neu bestellt werden müssen. Abbildung 6-41 Entfernen der Schrauben des Rollerabfallkollektors 8. Entfernen Sie die Abdeckung, indem Sie sie herausziehen und dann absenken. DOC-07027DE Rev. I 6-43...
Seite 197
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 9. Reinigen Sie den Rollerabfallkollektor und die Oberfläche der Messerklinge mithilfe von Wattestäbchen. Vergewissern Sie sich, dass alle verbleibenden Druckmaterialien entfernt werden. Abbildung 6-42 Rollerabfallkollektor reinigen Bevor Sie die Abdeckung wieder aufsetzen, können Sie testen ob das Rollermesser gut funktioniert - siehe unten. So überprüfen Sie die Effektivität des Rollermessers: 1. Ziehen Sie die Reinigungshandschuhe an. 2. Befeuchten Sie ein Tuch mit Isopropanol. 3. Benetzen Sie die Unterseite der Walze mit dem Tuch. 4. Drehen Sie die Walze langsam mit der Hand. Stellen Sie sicher, dass beim Kratzen der Walze das Isopropanol gleichmäßig über die gesamte Länge der Klinge verteilt wird. 5. Prüfen Sie die Walze. Wenn sie nicht trocken ist, tauschen Sie die Klinge aus. (Siehe „Austauschen des Rollermessers“ auf der nächsten Seite.) 6. Bevor der Rollerabfallkollektor an den Druckblock angebracht wird, stellen Sie sicher dass die Stifte sauber sind. Abbildung 6-43 Rollerabfallkollektorstifte So setzen Sie die Komponenten wieder zusammen: 1. ...
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 2. Lösen Sie die Schrauben am Saugschlauch. Abbildung 6-44 Positionierung des Saugschlauchs 3. Senken Sie ihn, so dass das Loch in der Klappe hinter dem Saugschlauch sichtbar ist und ziehen Sie die Schrauben an, um den Schlauch zu sichern. 4. Bringen Sie die Baugruppe mit der rechten UV-Lampe am Druckblock an und schließen Sie die Stromkabel für die UV-Lampe und den Ventilator an. Austauschen des Rollermessers Sie sollten die Rollermesserklinge: • alle 1.000 Druckstunden austauschen. • austauschen, wenn der Roller damit nicht wirksam saubergehalten wird. Sie sollten die Wirksamkeit des Rollermessers in regelmäßigen Abständen prüfen, wenn Sie den Rollerabfallkollektor reinigen. Siehe „Reinigung des Rollerabfallkollektors und Überprüfung des Rollermessers“ auf Seite6-41. So tauschen Sie das Rollermesser aus: 1. Vorbereiten: ❒ Ein neuer Rollenkratzer ❒ Ein Kreuzschlitzschraubendreher 1x75 mm ❒ ein 2,5-mm- und ein 2-mm-Inbusschlüssel 2. Entfernen Sie die rechte UV-Lampe und die Abdeckung des Rollerabfallkollektors (siehe Schritte 4 bis 7 auf Seite 6-42). 3. ...
Seite 199
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 4. Entfernen Sie die Schrauben, die die Rollermesserbaugruppe sichern. Abbildung 6-46 Entfernen der Rollermesserschrauben 5. Nehmen Sie die Messerklinge ab und werfen Sie sie weg. Abbildung 6-47 Entfernen der alten Rollermesserklinge 6. Platzieren Sie die neue Messerklinge auf den Stiften in der Halterung, wie in der Abbildung gezeigt. Abbildung 6-48 Einlegen der neuen Rollermesserklinge DOC-07027DE Rev. I 6-46...
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 7. Bringen Sie die Rollermesserklingenschrauben korrekt an und ziehen Sie sie fest an. Wichtig: Ziehen Sie die Schrauben in der Reihenfolge an, die in Abbildung 6-49 gezeigt ist. Verwenden Sie die neuen Schrauben, die mit dem Austauschkit geliefert wurden. Abbildung 6-49 Anziehen der Rollermesserschrauben 8. Nach dem Anziehen der Schrauben überprüfen Sie die Klinge und stellen Sie sicher, dass sie gerade eingelegt ist. Lösen Sie ggfs. die Schrauben und ziehen Sie sie erneut an, diesmal gleichmäßig. 9. Bringen Sie den Rollerabfallkollektor und die rechte UV-Lampe wieder am Druckblock an. (Siehe die Schritte 5 bis 7 auf Seite 6-42 in „Reinigung des Rollerabfallkollektors und Überprüfung des Rollermessers“.) Ausrichten der Druckköpfe Sie sollten die Ausrichtung der Druckköpfe überprüfen – • einmal monatlich • nach Austausch eines oder mehrerer Druckköpfe • wenn die Modellmaterialqualität auch nach dem Reinigen der Düsenplatte unten auf dem Druckblock nicht akzeptabel ist (siehe „Reinigen der Druckköpfe und der Roller“ auf Seite6-32). Dies dauert ca. 20 Minuten. So überprüfen Sie die Ausrichtung der Druckköpfe: 1. ...
Seite 201
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 3. Wenn Sie aufgefordert werden, legen Sie die transparenten Folien auf die Bauplattform neben den linken und rechten Plattformrand, wie in der folgenden Abbildung dargestellt. Abbildung 6-50 Auflegen der transparenten Folie auf die Bauplattform 4. Vergewissern Sie sich, dass die Folie flach aufliegt, und kleben Sie sie auf der Plattform fest. 5. Schließen Sie die Druckerabdeckung. 6. Markieren Sie im Assistenten das Kontrollkästchen zur Bestätigung, dass die Folie auf der Bauplattform liegt, und klicken Sie auf Next (Weiter). Wenn Sie auf Next (Weiter) klicken, druckt der Drucker den Druckkopf- Ausrichtungstest auf die Folie. Nach Abschluss des Druckvorgangs wird der folgende Bildschirm angezeigt. Abbildung 6-51 Kopfausrichtungsassistent – Schritte 7–9 7. Öffnen Sie den Drucker und entfernen Sie die transparente Folie. Auf die Transparentfolie werden Gruppen vertikaler Linien in sieben Spalten gedruckt, die jeweils die Ergebnisse eines anderen Druckkopfes darstellen. DOC-07027DE Rev. I 6-48...
Seite 202
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Abbildung 6-52 Ausdruckbeispiel Druckkopfausrichtungstest ❒ Hinweis: Für den Kopf H7 gibt es keine Spalte, da seine Ausrichtung als Referenz zum Ausrichten der anderen Köpfe verwendet wird. 8. Benutzen Sie in jeder Zeilenspalte ein Vergrößerungsglas oder eine Lupe, um die Ausrichtung der paarweise hintereinander gedruckten Reihen auf der Transparentfolie zu überprüfen. Abbildung 6-53 Vergleichen der Reihen von Ausrichtungslinien Hinweis: Welche Linienpaare Sie prüfen, spielt keine Rolle, da alle von demselben Kopf gedruckt wurden. Wählen Sie zur Überprüfung zwei deutlich gedruckte Linien aus. (Da einige Düsen möglicherweise nicht klar drucken, müssen Sie mehrere Linienpaare überprüfen, um die Ausrichtung der Linien richtig vergleichen zu können.) Die optimale Kopfausrichtung ist erreicht, wenn die vierten Linien in der oberen und unteren Reihe ausgerichtet sind, wie in Abbildung 6-53. In dem abgebildeten Beispiel ist keine Ausrichtung erforderlich. Wenn andere Linien der Gruppe ausgerichtet sind, müssen Sie die Ausrichtung des entsprechenden Kopfes ändern – und zwar in den nächsten Assistentenfenstern. DOC-07027DE Rev. I 6-49...
Seite 203
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 9. In dem Assistentenfenster oben Abbildung 6-51 Sie das Kontrollkästchen Transparency removed (Transparentfolie entfernt) und klicken Sie auf Next (Weiter). Der erste von mehreren Ausrichtungsbildschirmen wird eingeblendet. Abbildung 6-54 Kopfausrichtungsauswahl 10. W ählen Sie im Kopfausrichtungsfenster die Ziffer, die angibt, welche Linienpaare der oberen und unteren Reihe auf der Transparentfolie (von links aus gesehen) für diesen Druckkopf auszurichten sind. Hinweis: Da die Ausrichtung der vierten Linien optimal ist, wird die Nummer „4“ per Standard im Assistenten ausgewählt. Diese Auswahl ändert nichts an der Kopfausrichtung. Wenn Sie andere Ziffern auswählen, stellt der Assistent die Kopfausrichtung entsprechend ein. 11. K licken Sie auf Next (Weiter), um das nächste Kopfausrichtungsfenster anzuzeigen und wählen die Ziffer aus, bei der die vertikalen Linien auf der Folie für diesen Druckkopf am besten ausgerichtet sind. Wenn Sie mit dem Ausrichten aller Köpfe fertig sind, erscheint folgendes Fenster. Abbildung 6-55 Bestätigung Parameteraktualisierung DOC-07027DE Rev. I 6-50...
Seite 204
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 12. F ahren Sie wie folgt fort: ❒ Um die Druckerausrichtung zu ändern, stellen Sie sicher, dass Update system with new parameters (System mit neuen Parametern aktualisieren) ausgewählt ist und klicken Sie auf Next (Weiter). ❒ Wenn Sie die Testergebnisse nochmals prüfen möchten, bevor Sie die Ausrichtung ändern, klicken Sie auf Previous (Zurück). ❒ Wenn Sie die Druckerausrichtung momentan nicht ändern möchten, wählen Sie Keep previous parameters (Vorherige Parameter behalten) und klicken Sie auf Next (Weiter). 13. I m folgenden Bildschirm können Sie wählen, ob Sie die Ausrichtung wiederholen, o der den Assistenten beenden möchten. Abbildung 6-56 Kopfausrichtung wiederholen-Option ❒ ...
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Druckköpfe optimieren (kalibrieren) Der Zustand der Druckköpfe hat direkte Auswirkungen auf die Qualität des Druckmodells. Damit Sie ein optimales Druckergebnis erhalten, sollten Sie regelmäßig die Druckköpfe überprüfen und sie für die bestmögliche Konfiguration kalibrieren. Sie sollten dazu in Abständen von 300 Druckstunden den Kopfoptimierungsassistenten ausführen. In folgenden Fällen müssen Sie auch die Druckköpfe kalibrieren: • nach dem Austausch von Vero durch Digital-ABS-ähnliche oder Agilus30- Modellmaterialien (und umgekehrt) • nach dem Wechseln des Stützmaterialtyps (SUP705/706) • nach dem Ersetzen des Trägermaterials durch Reinigungsflüssigkeit (und umgekehrt) Während dieses Verfahrens setzen Sie eine Waage auf die Bauplattform und schließen sie an den Drucker an. Das Druckmaterial (Harz) wird von jedem Druckkopf ausgegeben und das dazugehörige Gewicht wird automatisch erfasst. Der Assistent bestimmt, wie die Druckköpfe optimiert werden. Falls der Assistent während des Optimierungsvorgangs feststellt, dass ein Druckkopf fehlerhaft ist oder dass er die Einheitlichkeit der Schichten mit der aktuellen Kopfkonfiguration negativ beeinflusst, wird eine Anweisung zum Austauschen vom Assistenten ausgegeben. In diesem Fall können Sie mit dem Assistenten fortfahren (um den Druckkopf auszutauschen) oder den Assistenten abbrechen (um den Kopf zu einem späteren Zeitpunkt auszutauschen). Führen Sie den Kopfoptimierungsassistenten in Abständen von 300 Druckstunden oder immer dann aus, wenn der Zustand der Druckköpfe negative Auswirkungen auf die Qualität der gedruckten Modelle hat, oder wenn Sie vermuten, dass einer oder mehrere Druckköpfe fehlerhaft sind. Hinweis: Planen Sie mindestens 40 bis 50 Minuten pro Modus zur Durchführung dieses Verfahrens ein (zuzüglich der erforderlichen Zeit zum Austausch der fehlerhaften Druckköpfe). Die Druckköpfe müssen sauber sein, um ein zuverlässiges Testen und Kalibrieren zu ermöglichen. Führen Sie gegebenenfalls den Kopfreinigungsassistenten aus, bevor Sie mit diesem Verfahren beginnen. So testen und kalibrieren Sie die Druckköpfe: 1. ...
Seite 206
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 2. Überprüfen Sie, ob eine Materialkartusche im M3-Einschub geladen ist. Falls erforderlich, legen Sie eine Kartusche ein, die unterschiedliches Material von dem enthält, das in die anderen Einschübe geladen ist e in. Hinweis: Der Kopfoptimierungsassistent funktioniert nicht, wenn der M3- Einschub leer ist. 3. Starten Sie den Kopfoptimierungsassistenten aus dem Menü Optionen. Abbildung 6-57 Starten des Kopfoptimierungsassistenten 4. Klicken Sie im Startfenster des Assistenten auf Next (Weiter). Das Fenster Assistentenbedingungen wird geöffnet. 5. Lesen Sie die Bedingungen, markieren Sie Zustimmung und klicken Sie auf Next (Weiter). 6. Im nächsten Bildschirm wählen Sie Continue with Head optimization (Kopfoptimierung fortsetzen), wenn Sie vor kurzem Druckköpfe gereinigt haben. Andernfalls beenden Sie den Assistenten und führen Sie den Kopfreinigungsassistenten aus. Abbildung 6-58 Bildschirm Druckköpfe reinigen DOC-07027DE Rev. I 6-53...
Seite 207
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 7. Stellen Sie im folgenden Bildschirm sicher, dass Optimize all print heads (Alle Druckköpfe optimieren) ausgewählt ist und klicken Sie auf Next (Weiter). Abbildung 6-59 Auswahlbildschirm für Prozedur 8. Wählen Sie den Druckmodus aus, für den Sie die Druckköpfe optimieren möchten und klicken Sie auf Next (Weiter). Abbildung 6-60 Druckmodusauswahl Wenn der Drucker auf den Einzelmaterialmodus eingerichtet ist, sind nur die Optionen H ochgeschwindigkeit und Hohe Qualität aktiviert. Wenn der Drucker auf den Modus „Digitalmaterial“ e ingerichtet ist, ist nur die Option D igital Material aktiviert. DOC-07027DE Rev. I 6-54...
Seite 208
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 9. Vergewissern Sie sich, dass die Bauplattform leer und sauber ist, und bestätigen Sie dies im Assistentenfenster. Abbildung 6-61 Vorbereitung für die Kopfoptimierung (1) Wenn Sie auf Next (Weiter) klicken, wird ein Rahmen auf der Bauplattform gedruckt. 10. W enn der folgende Bildschirm angezeigt wird, öffnen Sie den Drucker und kleben Sie ein rosafarbenes Blatt Papier auf die Oberfläche links von der Bauplattform. Abbildung 6-62 Vorbereitung für die Kopfoptimierung (2) Wenn Sie auf Next (Weiter) klicken, wird der Patterntest auf rosa Papier gedruckt. DOC-07027DE Rev. I 6-55...
Seite 209
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 11. W enn folgender Bildschirm eingeblendet wird, öffnen Sie den Drucker, und entfernen Sie das Patterntestpapier. Abbildung 6-63 Fehlende Düsen eingeben-Bildschirm 12. Ü berprüfen Sie das Patterntestpapier sorgfältig mit dem Lineal für fehlende Düsen auf fehlende Linien. Abbildung 6-64 Patterntest prüfen Jede fehlende Linie steht für eine fehlerhafte Düse im Druckkopf. 13. I m Bildschirm Missing Nozzles (Fehlende Düsen) geben Sie die Anzahl der fehlenden Düsen für jeden Druckkopf ein und klicken auf Next (Weiter). DOC-07027DE Rev. I 6-56...
Seite 210
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 14. D er Assistent fährt gemäß der Anzahl der eingegeben fehlenden Düsen fort. ❒ Wenn derart viele Düsen fehlen, dass ein akzeptables Druckergebnis nicht möglich ist, wird Sie der Assistent auffordern, den defekten Druckkopf/die defekten Druckköpfe auszutauschen. Sie können dies sofort tun oder den Assistenten abbrechen. Wenn Sie jetzt zum Austauschen der Druckköpfe bereit sind, werden Sie vom Assistenten durch die Prozedur geführt, sobald Sie auf Next (Weiter) klicken. Vergewissern Sie sich, dass Sie die Austauschköpfe und die notwendigen Werkzeuge zur Hand haben (siehe Seite 6-62). Fahren Sie dann fort mit „Vorbereiten des Druckblocks“ auf Seite6-64. Abbildung 6-65 Austausch eines Druckkopfs wegen fehlender Düsen ❒ Wenn die Anzahl der fehlenden Düsen in allen Druckköpfen im akzeptablen Bereich liegt, fährt der Assistent mit der Druckkopfoptimierung fort (unten). 15. S tellen Sie die Waage im Drucker ein, indem Sie die im Assistenten angegebenen Schritte durchführen. Abbildung 6-66 Einstellung der Waage zur Optimierung der Druckköpfe DOC-07027DE Rev. I 6-57...
Seite 211
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 16. N ach Bestätigung der im Assistenten aufgeführten Elemente klicken Sie auf Next (Weiter). Das Druckmaterial (Harz) wird von jedem Druckkopf aus gespritzt und das dazugehörige Gewicht wird automatisch erfasst. Daraufhin wird der folgende Bildschirm geöffnet. Abbildung 6-67 Harzbehälter entleeren 17. Ö ffnen Sie den Drucker. Entfernen Sie den Harzbehälter vorsichtig von der Waage und schütten Sie den Inhalt in die Spülvorrichtung. Setzen Sie den Behälter anschließend wieder auf die Waage. Achtung: Das Harz im Behälter ist nicht ausgehärtet. Falls erforderlich, tragen Sie zur Vermeidung von Hautreizungen Schutzhandschuhe aus Neopren oder Nitril. Bitte entsorgen Sie das nicht ausgehärtete Harz nach den geltenden Umweltbestimmungen. Bei Entleeren des Behälters in die Spülvorrichtung wird das Harz innerhalb des Druckers im versiegelten Abfallbehälter aufbewahrt. 18. S chließen Sie die Druckerabdeckung, bestätigen Sie die im Assistenten aufgeführten Elemente und klicken Sie auf Next (Weiter).
Seite 212
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 19. W enn folgender Bildschirm eingeblendet wird, öffnen Sie den Drucker, und entfernen Sie die Waage. Abbildung 6-68 Waage entfernen-Bestätigungsbildschirm 20. B estätigen Sie die im Assistenten aufgeführten Elemente und klicken Sie auf Next (Weiter). Der Assistent verwendet die erfassten Daten zum Analysieren des Zustands der Druckköpfe, und optimiert sie, damit die Modelle mit einheitlichen Materialschichten gedruckt werden. ❒ Wenn die Köpfe in zufriedenstellendem Zustand sind, wird der folgende Assistentenbildschirm angezeigt. Abbildung 6-69 Letzter Assistentenbildschirm nach der Optimierung der Druckköpfe DOC-07027DE Rev. I 6-59...
Seite 213
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers ❒ Falls der Assistent feststellt, dass ein Druckkopf fehlerhaft ist oder dass die Modellqualität mit der aktuellen Kopfkonfiguration negativ beeinflusst wird, müssen Sie ihn austauschen. Geben Sie an, ob Sie das nun tun möchten. Abbildung 6-70 Defekte Druckköpfe gefunden • Wählen Sie Replace defective head(s) (Defekte Druckköpfe austauschen) , wenn Sie die Druckköpfe jetzt austauschen möchten (siehe unten). Oder – • Wählen Sie Abort wizard (Assistent abbrechen), wenn Sie die Druckköpfe zu einem späteren Zeitpunkt austauschen möchten. Wechseln Sie Druckköpfe nur nach Rücksprache mit einem autorisierten Serviceanbieter von Stratasys aus. DOC-07027DE Rev. I 6-60...
❒ Einen 5-mm-Schlitzschraubendreher oder einen 3-mm-Inbusschlüssel (je nach Art des Druckblocks) ❒ Lineal für fehlende Düsen ❒ Die für die Gewichtsprüfung zur Verwendung im Kopfoptimierungsassistenten mitgelieferte Waage Wichtig: Stellen Sie vor Beginn dieses Verfahrens sicher, dass die Waage kalibriert und zumindest teilweise geladen ist. Wenn Sie die Druckköpfe jetzt austauschen, werden Sie von dem Assistenten durch die Prozedur geführt, sobald Sie auf Next (Weiter) klicken. Weiter mit „Druckköpfe austauschen“ unter. Druckköpfe austauschen Der Zustand der Druckköpfe hat direkte Auswirkungen auf die Qualität des Druckmodells. Bei einem der folgenden Symptome müssen Sie einen oder mehrere Druckköpfe austauschen: • Der Kopfoptimierungsassistent stellt fest, dass ein Druckkopf fehlerhaft ist. (Siehe „Druckköpfe optimieren (kalibrieren)“ auf Seite6-52.) • Die Oberflächen der gedruckten Modelle weisen deutliche Rillen auf. • Die Sichtprüfung zeigt, dass die Oberfläche des Kopfes beschädigt ist und im Düsenbereich abblättert oder Blasen aufweist. • Auf der Drucker-Bedienoberfläche erscheint eine Warn- bzw. Funktionsstörungsmeldung für einen Druckkopf: ❒ Zeitüberschreitung Temperatur Kopfheizung ❒ Thermistor Kopfheizung offen ❒ Kurzschluss Thermistor Kopfheizung Wechseln Sie Druckköpfe nur nach Rücksprache mit einem autorisierten Serviceanbieter von Stratasys aus. Der Kopfoptimierungsassistent führt Sie durch den Vorgang zum Austausch eine Druckkopfs und konfiguriert die Druckerkomponenten, damit sie dies durchführen können. Verwenden Sie zum Auswechseln eines Druckkopfs grundsätzlich den Assistenten. DOC-07027DE Rev. I 6-61...
Seite 215
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Der gesamte Vorgang zum Austausch eines Druckkopfs dauert 75-90 Minuten und umfasst folgende Phasen: A. Zunächst wird festgestellt, welcher Kopf ausgetauscht werden muss. Dazu verwenden Sie den Kopfoptimierungsassistenten. Im Übrigen zeigen Beschädigungen der Kopfoberfläche oder eine Fehlermeldung, welcher Kopf ausgetauscht werden muss. B. Vorbereiten des Druckblocks auf den Kopfaustausch. Dies erfolgt beim Ausführen des Assistenten automatisch. C. Entfernen des defekten Druckkopfes. D. Installieren eines neuen Druckkopfes. E. Optimieren der Druckköpfe (automatisch durch den Assistenten). F. Ausrichten der Druckköpfe. So tauschen Sie einen Druckkopf aus: 1. Vorbereiten: ❒ Ersatzdruckkopf (Druckköpfe) ❒ 90%-iges Isopropanol (IPA-Isopropylalkohol) oder Ethanol (Ethylalkohol) ❒ Einweg-Reinigungshandschuhe (saubere, puderfreie Handschuhe verwenden) ❒ ...
Seite 216
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 5. Im nächsten Bildschirm wählen Sie Continue with Head optimization (Kopfoptimierung fortsetzen), wenn Sie vor kurzem Druckköpfe gereinigt haben. Andernfalls beenden Sie den Assistenten und führen Sie den Kopfreinigungsassistenten aus. Abbildung 6-71 Bildschirm Druckköpfe reinigen 6. Im nächsten Bildschirm wählen Sie Replace faulty heads (Fehlerhafte Köpfe austauschen), und klicken Sie auf Next (Weiter). Abbildung 6-72 Auswahlbildschirm für Prozedur DOC-07027DE Rev. I 6-63...
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Vorbereiten des Druckblocks 7. Wählen Sie den Kopf/die Köpfe aus, der/die ausgetauscht werden muss/müssen, und klicken Sie auf Next (Weiter). Abbildung 6-73 Kopfauswahlbildschirm Der Drucker heizt und leert den Druckblock und bereitet den Drucker vor. (Dies dauert bis zu 15 Minuten.) Abbildung 6-74 Fortschrittsbildschirm für Druckervorbereitung Der folgende Bildschirm wird angezeigt, wenn der Drucker zum Austausch der Druckköpfe bereit ist. Abbildung 6-75 Drucker bereit für den Kopfaustausch DOC-07027DE Rev. I 6-64...
Seite 218
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 8. Ziehen Sie die Sicherheitshandschuhe an und öffnen Sie die Druckerabdeckung. Hinweis: Zu Ihrer Sicherheit schaltet der Drucker die Stromzufuhr zu den Köpfen aus. Entfernen des defekten Kopfes 9. Lösen Sie die Schrauben oben und unten am Druckblock, mit denen der Druckkopf im Block befestigt ist. (Falls erforderlich, können Sie hierzu einen Schraubendreher benutzen.) Abbildung 6-76 Lösen der Sicherungsschrauben 10. M it Druck auf die oberen und unteren Befestigungsschrauben lösen Sie den Druckkopf. Abbildung 6-77 Lösen des Druckkopfs DOC-07027DE Rev. I 6-65...
Seite 219
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 11. L ockern Sie die Schrauben der Tür des Fachs für die Treiberkarten des Druckkopfes (A), und klappen Sie die Tür nach oben (B). Abbildung 6-78 Öffnen des Druckkopffaches 12. N ehmen Sie die Treiberkarte des Druckkopfes aus dem Steckplatz, so dass der Kopf frei ist (A), und ziehen Sie sie nach unten aus dem Druckblock heraus (B). Abbildung 6-79 Entnehmen der Treiberkarte des Druckkopfes zur Entfernung des Kopfes DOC-07027DE Rev. I 6-66...
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 13. E ntfernen Sie zusammen mit dem Kopf auch die beiden O-Ring-Dichtungen. Abbildung 6-80 O-Ring-Dichtungen am Druckkopf Wichtig Wenn die Dichtungsringe nicht mit dem Kopf herauskommen, kleben sie vermutlich am Druckblockgehäuse. Entfernen Sie sie. Abbildung 6-81 Vergewissern Sie sich, dass die O-Ringe nicht am Druckblock kleben Installieren des neuen Kopfes 14. P rüfen Sie den Ersatzkopf und stellen Sie sicher, dass die O-Ringe an der richtigen Stelle sitzen (siehe Abbildung 6-80 oben). 15. S chieben Sie den Austauschkopf vorsichtig in den freien Steckplatz im Druckblock, und drücken Sie die Treiberkarte des Druckkopfes in ihren Stecksockel. Hinweis: Achten Sie darauf, dass Sie den Kopf mit zum Stecksockel im hinteren Teil des Druckblocks gerichteter Treiberkarte einsetzen. DOC-07027DE Rev. I 6-67...
Seite 221
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Abbildung 6-82 Einsetzen der Treiberkarte des Druckkopfs in den Stecksockel 16. D rücken Sie den Kopf nach oben, bis Sie ihn in die vordere und hintere Halterung einrasten hören. Abbildung 6-83 Drücken des Kopfes in den Druckblock 17. K lappen Sie die Tür des Druckkopffachs herunter, und ziehen Sie die beiden Befestigungsschrauben fest. 18. Z iehen Sie die untere und obere Schraube zur Befestigung des Druckkopfes im Druckblock fest (siehe Abbildung 6-76 auf Seite6-65). Hinweis: Ziehen Sie diese Schrauben manuell an. Benutzen Sie hierzu keinen Schraubendreher. DOC-07027DE Rev. I 6-68...
Seite 222
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 19. I m Bildschirm Replace print heads (Druckköpfe austauschen) markieren Sie das Kontrollkästchen und bestätigen damit, dass Sie den Kopf/die Köpfe ausgewechselt haben. Klicken Sie auf Next (Weiter). Abbildung 6-84 Bestätigung des Kopfaustauschs 20. F ühlen Sie mit den Fingern, dass der neue Kopf bündig mit den anderen Köpfen sitzt. Abbildung 6-85 Bündigen Sitz des neuen Kopfs überprüfen DOC-07027DE Rev. I 6-69...
Seite 223
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 21. B estätigen Sie, dass die Köpfe bündig sitzen, indem Sie das Kontrollkästchen im nächsten Assistentenbildschirm markieren, und klicken Sie auf Next (Weiter). Abbildung 6-86 Bildschirm Installationsüberprüfung 22. I m nächsten Assistentenbildschirm bestätigen Sie, dass Sie sämtliche Werkzeuge und Objekte aus dem Drucker entfernt haben. Abbildung 6-87 Bestätigungsbildschirm Drucker abgeräumt 23. S chließen Sie die Druckerabdeckung. Danach heizt der Assistent die Köpfe auf, füllt sie und entleert sie. Wenn keine Installationsprobleme vorliegen, beginnt das Optimierungsverfahren, die Druckköpfe auf die beste Arbeitskonfiguration zu kalibrieren — siehe „Druckköpfe optimieren (kalibrieren)“ auf Seite6-52. Wenn Installationsprobleme festgestellt werden, weist Sie der Assistent darauf hin und erteilt entsprechende Anweisungen (siehe „Installationsprobleme“ auf der nächsten Seite.) 24. N ach dem Ersetzen der Druckköpfe sollten Sie den Assistenten erneut ausführen, um die neuen Köpfe zu optimieren und sicherzustellen, dass sie für das Drucken mit den anderen Köpfen optimiert sind. Wählen Sie im letzten Assistentenbildschim die Option Optimize all print heads (Alle Druckköpfe optimieren) und klicken Sie auf Next (Weiter).
Seite 224
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Abbildung 6-88 Abschlussbildschirm des Assistenten Installationsprobleme Wenn der Drucker nach der Installation von Druckköpfen ein Problem erkennt, wird ein entsprechender Warnbildschirm angezeigt. ➢ Wenn die Druckersoftware den ausgetauschten Kopf nicht erkennt: a. Öffnen Sie das Druckkopffach (siehe Abbildung 6-78 auf Seite6-66). b. Setzen Sie die Treiberkarte des Druckkopfs neu in den Stecksockel ein (siehe Abbildung 6-82 auf Seite6-68). ➢ Wenn der Ersatzkopf nicht von Stratasys kalibriert wurde, entfernen Sie ihn und tauschen Sie ihn durch einen anderen aus. Abbildung 6-89 Warnung über ungültigen Kopf Wenden Sie sich bei einem nicht kalibrierten Kopf an Ihren Stratasys- Serviceanbieter. DOC-07027DE Rev. I 6-71...
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Testen und Kalibrieren der UV-Lampen Der Pegel der UV-Strahlung, die zum Aushärten der Modelle verwendet wird, kann sich mit der Zeit verändern. Um die Modelle beim Drucken optimal auszuhärten, werden Sie durch eine Popup-Meldung erinnert, die Lampen zu prüfen und die von ihnen abgegebene UV-Strahlung in Abständen von 300 Druckstunden zu kalibrieren. Dazu verwenden Sie den UV- Kalibrierungsassistenten. Zur Messung der UV-Strahlung benötigen Sie: • Stratasys TOL-03005-S (UV-Sensor und Kabel) Oder – • Ein eigenständiges UV-Strahlungsmessgerät, das für die Verwendung mit dem Drucker freigegeben ist. Der Assistent vergleicht die gemessenen Strahlungswerte mit den empfohlenen Strahlungswerten für jede einzelne Lampe, für jeden Druckmodus: Hohe Geschwindigkeit, hohe Qualität und Digitalmaterial. Beim Kalibrieren der Lampen versucht der Assistent gegebenenfalls, den Strahlungspegel anzugleichen. • Liegen die Messwerte im akzeptablen Bereich, fährt der Assistent mit der nächsten Phase fort. • Sollten weitere Einstellungen erforderlich sein, wird die aktuelle Phase wiederholt. • Ist die UV-Strahlung zu gering für die korrekte Einstellung, macht der Assistent mit der nächsten Phase weiter, aber der Abschlussbildschirm des Assistenten gibt an, dass die Strahlung der Lampe für den Druckmodus inakzeptabel ist. Vor dem Prüfen und Kalibrieren der UV-Lampen: Stellen Sie sicher, dass die Glaslinse an jeder der UV-Lampen sauber ist. Führen Sie für einfachen Zugriff den Kopfreinigungsassistenten aus und verwenden Sie den im Startkit enthaltenen speziellen Schleifschwamm. Stellen Sie sicher, dass das Glas über dem UV-Strahlungssensor sauber ist. DOC-07027DE Rev. I...
Seite 226
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers So testen Sie die Strahlung der UV-Lampe und kalibrieren sie: 1. Starten Sie den Assistenten für die UV-Kalibrierung aus dem Menü Options (Optionen). 2. Im nächsten Bildschirm wählen Sie UV-Intensität kalibrieren, um die Strahlung der Lampe auf den akzeptablen Bereich einzustellen. Abbildung 6-90 UV-Test/Kalibrierungsauswahl 3. Im nächsten Bildschirm wählen Sie das zu verwendende Messgerät. Abbildung 6-91 UV-Geräteauswahl UV-Messgerät Wenn Sie den mitgelieferten Stratasys UV-Sensor (TOL-03005-S) verwenden, schließen Sie ihn an den Drucker an. Der Assistent misst und kalibriert die UV-Strahlung automatisch. Wenn Sie ein eigenständiges UV-Strahlungsmessgerät verwenden, müssen Sie die Ablesungen vom Gerät manuell in die entsprechenden Bildschirme des Assistenten eingeben. DOC-07027DE Rev. I 6-73...
Seite 227
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 4. Sorgen Sie dafür, dass die Bauplattform leer ist. Bestätigen Sie dies im Assistentenbildschirm, und klicken Sie auf Next (Weiter). Abbildung 6-92 Druckervorbereitung ➢ Wennn Sie eine Stratasys-UV-Sensorbox verwenden, die Sie an den Drucker anschließen (TOL-03005-S), fahren Sie mit „UV-Sensor an Drucker angeschlossen“ auf der nächsten Seite fort. ➢ Wenn Sie ein eigenständiges UV-Strahlungsmessgerät verwenden, fahren Sie mit „Externes UV-Messgerät“ auf Seite6-77 fort. DOC-07027DE Rev. I 6-74...
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers UV-Sensor an Drucker angeschlossen Die folgenden Schritte gelten bei Verwendung der Stratasys UV-Sensorbox, die Sie an den Drucker anschließen. Sie gelten nicht, wenn Sie ein externes UV- Strahlungsmessgerät verwenden. 1. Zum Synchronisieren des Assistenten und des UV-Sensors geben Sie die CF-Nummer vom Etikett auf der Rückseite der UV-Sensorbox ein und klicken auf Next (Weiter). Abbildung 6-93 UV-Sensorsynchronisierung Abbildung 6-94 Etikett unten an der UV-Sensorbox DOC-07027DE Rev. I 6-75...
Seite 229
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 2. Klicken Sie auf Next (Weiter). Die Bauplattform wird abgesenkt, damit Sie den UV-Sensor anschließen können. Abbildung 6-95 UV-Sensor-Anschluss 3. Bestätigen Sie die im Assistenten aufgeführten Elemente und klicken Sie auf Next (Weiter). Abbildung 6-96 Sensorpositionierung Abbildung 6-97 Endgültige UV-Sensorposition Weiter mit „ UV-Messung“ auf Seite6-79. DOC-07027DE Rev. I 6-76...
Seite 230
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Externes UV-Messgerät Die folgenden Schritte gelten, wenn Sie ein eigenständiges UV-Messgerät verwenden. Sie gelten nicht bei Verwendung der Stratasys UV-Sensorbox, die Sie an den Drucker anschließen. 1. Wenn der nächste Bildschirm erscheint, öffnen Sie den Drucker und setzen Sie den UV-Sensor in die Mitte der hinteren Kante der Plattform. Abbildung 6-98 Sensorpositionierungsbildschirm 2. Führen Sie die Kabel so aus dem Drucker heraus, dass der Deckel geschlossen werden kann und kleben Sie es an, damit es die Bewegung des Druckblocks nicht behindert. Abbildung 6-99 Korrekte UV-Sensor-Platzierung 3. Schließen Sie den Drucker, und achten Sie darauf, dass der Sensor nicht verrutscht. 4. Stellen Sie das UV-Messgerät auf mJ/cm2 ein. 5. Stellen Sie den Messbereich auf 2.000 ein. DOC-07027DE Rev. I 6-77...
Seite 231
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 6. Schließen Sie das Sensorkabel an das UV-Messgerät an. 7. Schalten Sie das UV-Messgerät ein und warten Sie bis „0 0 0.0“ im Display erscheint. 8. Bestätigen Sie im Assistentenbildschirm, dass der Sensor korrekt positioniert ist und klicken dann auf Next (Weiter). Weiter mit „ UV-Messung“ auf der nächsten Seite. DOC-07027DE Rev. I 6-78...
Seite 232
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers UV-Messung Die UV-Lampe wird gestartet und stabilisiert. (Dies dauert mehrere Minuten.) Danach fährt der Druckblock über den Sensor und d er Assistent vergleicht die gemessene Strahlung mit dem empfohlenen Pegel f ür jede UV-Lampe . Überwachen Sie während dieses Vorgangs, der 20-40 Minuten dauert, den im Assistentenbildschirm angezeigten Fortschritt. Abbildung 6-100 Fortschritt der UV-Messung Wenn Sie ein eigenständiges Strahlungsmessgerät verwenden (nicht die Stratasys UV-Sensorbox, die an den Drucker angeschlossen ist): Setzen Sie das Messgerät zurück und geben das Messergebnis ein, wenn Sie dazu aufgefordert werden. Abbildung 6-101 UV-Messung-Dialogfeld DOC-07027DE Rev. I 6-79...
Seite 233
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Ist der gemessene Pegel nicht akzeptabel, kalibriert der Assistent die UV- Lampe, indem er die Stromzufuhr reguliert. Dann prüft er erneut. Nach Abschluss aller UV-Tests werden die Ergebnisse angezeigt und geben den Zustand der Lampen nach der Kalibrierung an (siehe Abbildung 6-102 unter). Abbildung 6-102 Ergebnisse und Zustand der UV-Lampen nach der Kalibrierung Nach Untersuchung der UV-Kalibrierungsergebnisse: 1. Klicken Sie auf Next (Weiter). 2. Entfernen sie den UV-Sensor und schließen Sie die Druckerabdeckung. Nach Bestätigung der im Assistenten aufgeführten Elemente klicken Sie auf Next (Weiter). Falls die Ergebnisse nicht für einen qualitativ hochwertigen Druck ausreichend sind, wird dies im letzten Assistentenbildschirm angezeigt. Abbildung 6-103 Abschlussbildschirm des UV-Kalibrierungsassistenten DOC-07027DE Rev. I 6-80...
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Kalibrieren der Wägezellen Wägezellen sind Sensoren für die Bestimmung des Gewichts der Materialkartuschen und des Abfallbehälters im Drucker. Zur Vermeidung von Materialvergeudung oder Fehlfunktionen muss die Genauigkeit der Gewichtsbestimmung von Zeit zu Zeit überprüft werden. Justieren der Wägezellen: 1. Starten Sie den Wägezellen-Kalibrierungsassistenten aus dem Menü Options (Optionen). 2. Wählen Sie im nächsten Bildschirm eine oder mehrere Wägezellen, die Sie kalibrieren möchten. Abbildung 6-104 Auswahl der Wägezellen 3. Entfernen Sie jede gewählte Kartusche vom Materialwagen und klicken Sie auf Next (Weiter). Abbildung 6-105 Bestätigung der Kartuschenentnahme 4. Beobachten Sie die Anzeige der Zahlen im folgenden Assistentenbildschirm, und warten Sie, bis der Wert relativ stabil ist: zwei Einheiten über bzw. unter dem angezeigten Durchschnittswert. DOC-07027DE Rev. I 6-81...
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Abbildung 6-106 Gewichtsstabilisierung 5. Aktivieren Sie das Kontrollkästchen, und klicken Sie auf Next (Weiter). 6. Klicken Sie im Abschlussfenster des Assistenten auf Fertig. Abbildung 6-107 Abschlussbildschirm des Assistenten Auswechseln des Geruchsfilters Wenn der Druckerabzug nicht an ein externes Lüftungssystem angeschlossen ist, entfernt ein eingebauter Aktivkohlefilter Gerüche von den Druckmaterialien. Dieser Filter ist in regelmäßigen Abständen (je nach Bedarf) auszuwechseln, um eine geruchsfreie Arbeitsumgebung zu gewährleisten. Dies erfolgt in der Regel beim Besuch des Serviceanbieters für die vorbeugende Wartung. Wenn der Druckerabzug an ein externes Belüftungssystem angeschlossen ist, wird der Geruchsfilter nicht benötigt und sollte aus dem Drucker entfernt werden. Die Entfernung des Geruchsfilters verbessert die Wärmeabgabe und die Systemkühlung. DOC-07027DE Rev. I 6-82...
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Austauschen der UV-Lampen Die UV-Lampen zum Aushärten der Modelle haben eine lange aber begrenzte Lebensdauer. Mit Hilfe des UV-Einstellassistenten können Sie ihre Stärke überprüfen und anpassen (siehe „Testen und Kalibrieren der UV-Lampen“ auf Seite6-72). Wenn Sie einen UV-Lampenkolben oder UV-Reflektor austauschen müssen, befolgen Sie diese Anweisungen: So tauschen Sie den UV-Lampenkolben oder den UV-Reflektor aus: 1. Stellen Sie sicher, dass sich der Drucker im Offline-Modus befindet. Abbildung 6-108 Anzeige für Offline-Modus (rot) Die Online/Offline-Schaltfläche unten auf der Drucker-Bedienoberfläche sollte rot sein. Andernfalls klicken Sie darauf, um den Drucker in Offline- Modus zu schalten. Warnung Vergewissern Sie sich vor dem Fortfahren, dass die Sicherheitsverriegelung funktioniert, und dass die Lampe nicht heiß ist. 2. Starten Sie den UV-Lampenaustauschassistenten aus dem Menü Options (Optionen). 3. Vergewissern Sie sich, dass die Bauplattform leer ist, und bestätigen Sie dies im Assistentenfenster. Danach schließen Sie die Druckerabdeckung und klicken auf Next (Weiter). Abbildung 6-109 Bestätigung Plattform Die Achsen fahren in die Ausgangsstellung.
Seite 237
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 4. Wählen Sie die UV-Lampe(n) aus, die ausgetauscht werden muss (müssen), und klicken Sie auf Next (Weiter). Abbildung 6-110 Der Bildschirm UV-Lampenauswahl 5. Entfernen Sie den Stecker der UV-Lampe und den UV-Sicherungsverbinder. Abbildung 6-111 Trennen der UV-Lampe Hinweis: Trennen Sie keinesfalls die Kühllüfter von der Stromversorgung. DOC-07027DE Rev. I 6-84...
Seite 238
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 6. Lockern Sie die Befestigungsschrauben für die Abdeckung der UV-Lampe (A), und ziehen Sie die Abdeckung nach oben (B) und dann heraus (C). Abbildung 6-112 Entfernen der UV-Lampenabdeckung 7. Ziehen Sie den UV-Reflektor aus dem Druckstock heraus. Abbildung 6-113 Entfernen des UV-Lampenreflektors 8. Entfernen Sie mit einem 2,5-mm-Inbusschlüssel die UV-Lampenklemme (2 Schrauben). Abbildung 6-114 Entfernen der Klemme der UV-Lampe DOC-07027DE Rev. I 6-85...
Seite 239
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 9. Entfernen Sie den UV-Lampenkolben aus dem UV-Reflektor. Abbildung 6-115 Herausnehmen des UV-Lampenkolbens 10. B evor Sie fortfahren, überprüfen Sie die federbelasteten Stifte. Wenn um die Stifte herum Brandspuren vorhanden sind oder die Stifte locker sind - ihre Federn funktionieren nicht richtig - und den Lampenkolben nicht stützen, fahren Sie mit Schritt fort, um den UV-Reflektor zu ersetzen. Andernfalls fahren Sie mit Schritt 8 fort, um die UV-Lampe auszutauschen. Abbildung 6-116 Gefederter Stift DOC-07027DE Rev. I 6-86...
Seite 240
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 11. S chieben Sie den neuen UV-Lampenkolben mit dem im Satz enthaltenen Polyurethanrohr in den UV-Reflektor. Achten Sie darauf, dass die Spitze der Glühbirne in den Schlitz zeigt. Abbildung 6-117 Einschieben der neuen UV-Lampe in den UV-Reflektor 12. D rehen Sie die Röhre um 180° (a), und führen Sie den UV-Lampenkolben weiter in den UV-Reflektor ein (b). Abbildung 6-118 Drehen der Röhre und Einsetzen der UV-Lampe DOC-07027DE Rev. I 6-87...
Seite 241
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 13. V erwenden Sie die UV-Lampenklemme, um die Lampe in den UV-Reflektor einzusetzen. Abbildung 6-119 Einschieben der UV-Lampe 14. B efestigen Sie die Klemme mit einem 2,5-mm-Inbusschlüssel am UV- Reflektor und fahren Sie mit Schritt fort. Abbildung 6-120 Anbringen der UV-Lampenklemme 15. Ü berprüfen Sie den neuen UV-Reflektor, und vergewissern Sie sich, dass der schwarze Streifen auf der Innenseite befestigt ist. Sollte dies nicht der Fall sein, bringen Sie einen auf der Reflektorseite gegenüber (nicht neben) dem Druckblock an. Hinweis: Das Starterpaket des Druckers enthält einen Vorrat schwarzer Streifen. Falls erforderlich, können Sie den schwarzen Streifen des alten Reflektors entfernen und im neuen Reflektor anbringen (vorausgesetzt, dass die schwarze Farbe nicht verblasst ist). 16. E ntsorgen Sie den alten UV-Reflektor und die Lampe. Entsorgen Sie die verbrauchte UV-Lampe gemäß den Bestimmungen für Sicherheit und Umweltschutz. DOC-07027DE Rev. I 6-88...
Seite 242
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Warnung: Gefahr durch zerbrochene Lampe. UV-Lampen enthalten Quecksilber. Gehen Sie mit zerbrochenen Lampen vorsichtig um. Lüften Sie den Raum gründlich. Verwenden Sie Schutzhandschuhe, wenn Sie das Quecksilber und die Lampenkomponenten aufsammeln. Entfernen Sie verschüttetes Quecksilber mithilfe einer Methode, die das Erzeugen von Quecksilberdampf verhindert, zum Beispiel mit einer Spritze, Packband oder Papier. Legen Sie die zerbrochene Lampe, das Quecksilber und kontaminierte Materialien in einen luftdichten, nicht-metallischen Behälter. 17. S etzen Sie die UV-Reflektoreinheit in das Gehäuse ein, neben den Druckstock. Abbildung 6-121 Druckblock mit UV-Lampenbaugruppe mit korrektem Einlegen des schwarzen Streifens 18. B ringen Sie die UV-Lampenabdeckung wieder an, indem Sie sie in den Schlitz auf der Gehäuseunterseite einschieben, und ziehen Sie die Befestigungsschraube a uf der Oberseite fest. Abbildung 6-122 Auswechseln der Lampenabdeckung DOC-07027DE Rev. I 6-89...
Seite 243
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 19. S chließen Sie die Stromversorgung und die Sicherungsverbinder wieder an. Abbildung 6-123 Anschließen der UV-Lampe 20. B estätigen Sie im Assistentenfenster, dass Sie die Lampe(n) ausgewechselt und den schwarzen Streifen befestigt haben, und klicken Sie auf Next (Weiter). Abbildung 6-124 Bestätigung UV-Installation DOC-07027DE Rev. I 6-90...
Seite 244
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Der Assistent schaltet die Lampen ein und prüft, ob ihre Stärke im für den Druckbetrieb erforderlichen Bereich liegt. Hinweis: Der jeweilige geprüfte Modus wird in der linken unteren Ecke der Drucker-Bedienoberfläche angezeigt. Abbildung 6-125 Status während der UV-Lampenprüfung Es empfiehlt sich, nach dem Auswechseln einer UV-Lampe deren Stärke z u kalibrieren. Im nächsten Bildschirm können Sie mit dem UV- Kalibrierungsassistenten fortfahren (siehe „Testen und Kalibrieren der UV- Lampen“ auf Seite6-72)). Abbildung 6-126 Kalibrierungsauswahlbildschirm DOC-07027DE Rev. I 6-91...
Da die Durchführung der Tests den Druckerbetrieb beeinträchtigt, können Sie die Bedienoberfläche der eingebauten Tests nur öffnen, wenn das System nicht druckt. Die Test-Suite bietet folgenden Leistungsumfang: • Die Einteilung der druckbezogenen Arbeitsschritte in Kategorien: ❒ Kommunikation ❒ Datenkarten ❒ Temperaturen ❒ Spannungswerte ❒ Reproduzierbarkeit des Impulsgebers ❒ Druckkopfheizung ❒ Druckkopffüllung • Anhand einer eindeutigen Anzeige der Prüfergebnisse und etwaiger Fehlerquellen können Sie entscheiden, ob der Druckvorgang möglich bzw. lohnend ist. • Die Möglichkeit der Überwachung der Messergebnisse für bestimmte Bauteile. • Tipps für die Fehlersuche. Mit diesen Prüfungen können Sie Probleme in der Druckerhardware und - software lokalisieren. Eine große Anzahl von Hardwaredefekten (oder Fast- Defekten) warnt Sie vor möglichen Druckproblemen bei aktuellen oder zukünftigen Jobs. Stratasys empfiehlt die Durchführung der eingebauten Prüfungen in folgenden Fällen: Routinemäßig einmal innerhalb von zwei Wochen Als Systemüberprüfung vor wichtigen (langen) Jobs Bei Bedarf für die Fehlersuche DOC-07027DE Rev. I 6-92...
Seite 246
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Um den Bildschirm für die eingebauten Prüfungen zu öffnen, gehen Sie folgendermaßen vor: • Wählen Sie im Menü Options (Optionen) den Punkt Built-In Tests (Eingebaute Prüfungen) aus. • Drücken Sie Strg+Alt+B. Abbildung 6-127 Auswählen der eingebauten Prüfungen aus dem Menü Options (Optionen) DOC-07027DE Rev. I 6-93...
Seite 247
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Im Fenster Built In Tests (Eingebaute Prüfungen) erscheinen die vorkonfigurierten Prüfungen nach Bauteilkategorien sortiert. In diesem Fenster können Sie die Prüfungen wählen und ausführen. Außerdem werden die Ergebnisse angezeigt. Abbildung 6-128 Fenster Built In Tests (Eingebaute Prüfungen) Prüfliste Bezeichnung der Prüfung In dieser Spalte werden alle Prüfungen und Kontrollkästchen für die Auswahl in einer Liste angezeigt. Um die erforderlichen Prüfungen auszuwählen, markieren Sie die entsprechenden Kontrollkästchen. Zum Aufheben einer Auswahl klicken Sie nochmals. In der Dropdownliste Group (Gruppe) unten im Fenster können Sie alle Prüfungen einer Bauteilkategorie auswählen. Gruppe In dieser Spalte steht die Bauteilkategorie für die einzelnen Prüfungen. Hier sehen Sie, welche Prüfungen bei der Auswahl einer bestimmten Kategorie aus der Dropdownliste Group (Gruppe) unten im Fenster durchgeführt werden. DOC-07027DE Rev. I 6-94...
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Status Diese Spalte zeigt die Ergebnisse jeder einzelnen Prüfung nach deren Ausführung: Prüfung erfolgreich beendet. Prüfung nicht erfolgreich. (Mit Doppelklick auf die Zeile einer nicht erfolgreichen Prüfung können Sie Details des Fehlers anzeigen.) Ergebnisse unbekannt. (Prüfung noch nicht erfolgt.) Prüfungs-Auswahlbereich Im Auswahlbereich für die Prüfungen unten im Bildschirm können Sie die Prüfungen anhand ihrer Merkmale aktivieren oder deaktivieren: Alle Durch Klicken wählen Sie alle Prüfungen auf der Liste. Keine Durch Klicken deaktivieren Sie alle Prüfungen auf der Liste. Unbekannt Durch Anklicken wählen Sie alle noch nicht ausgeführten Prüfungen (Status=?). Gruppe In diesem Menü können Sie Prüfungen nach Bauteilkategorie auswählen. Auswahlsatz Mit diesem Menü können Sie eine konfigurierte Gruppe von Prüfungen zu einem vorgegebenen Zeitpunkt wählen (Start des Computers, vor dem Drucken usw.). Eingebaute Prüfungen ausführen So führen Sie die ausgewählten Prüfungen durch: ➢ ...
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Prüfergebnisse Speichern und Anzeigen eines Berichts aller Prüfungen: ➢ Verwenden Sie die Befehlsschaltflächen Save (Speichern) und View (Anzeigen). Befehlsschaltflächen Klicken Sie auf die Befehlsschaltflächen rechts auf dem Bildschirm, um folgende Befehle auszulösen: Run (Ausführen) Klicken, um die ausgewählten Prüfungen auszuführen. Zurücksetzen (Reset) Durch Anklicken werden die gerade ausgeführten Prüfungen gelöscht. Damit ist der Status jeder Prüfung wieder Unbekannt (?). Save (Speichern) Klicken Sie zum Speichern eines Berichts mit einer Zusammenfassung der ausgeführten Prüfungen. Der Bericht wird als HTML-Datei gespeichert. Sie können eine beliebige Anzahl von Berichten für die ausgeführten Prüfungen speichern; der Name der gespeicherten Datei lautet BITReport [Datum] [Zeit].htm. Diese Dateien werden standardmäßig im Druckerinstallationsordner abgelegt. Sie können sie jedoch auch in jedem beliebigen anderen Ordner speichern.
Schließen Durch Anklicken schließen Sie das Fenster Built-in Tests (Eingebaute Prüfungen). Zusammenfassung Auf der rechten Seite des Fensters stellt ein Symbol aus der Spalte Status das kombinierte Ergebnis aller durchgeführten Prüfungen dar. Alle Prüfungen erfolgreich beendet. Mindestens eine Prüfung nicht erfolgreich. Es wurden nicht alle Prüfungen durchgeführt. B eschreibung der Prüfungen und Fehlersuche Die folgende Tabelle enthält die Bezeichnung jeder Prüfung im Zyklus der eingebauten Prüfungen mit einer Beschreibung und Angabe einer möglichen Ursache für den nicht erfolgreichen Abschluss. Sollten Sie Hilfe benötigen, setzen Sie sich mit Ihrem zuständigen Stratasys-Kundendienst in Verbindung. Bezeichnung der Prüfung Beschreibung Mögliche Gründe für den nicht erfolgreichen Abschluss FIFO-Non-Interrupt/ • Prüft die Datenschlange in der • Wenn beide FIFO-Prüfungen DATA-PCI-Karte. fehlschlagen: FIFO-Interrupt Fehlerhafte DATA_PCI-Karte. • Funktionstest UV-Lampen • ...
Seite 251
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Bezeichnung der Prüfung Beschreibung Mögliche Gründe für den nicht erfolgreichen Abschluss Sub-System-Kommunikation Prüft die Kommunikation zwischen • Kommunikationskabel nicht Druckerkomponenten. angeschlossen. • Fehlerhaftes Kabel. Kabinentemperatur Prüft die Temperatur im • Fehlerhafter Temperaturfühler Bereich der Bauplattform. (OHDB). • Ausfall des Abluftventilators. • Abluftfilter verstopft. EEPROM Kopf Tests the read/write capabilities of Fehlerhafte Druckkopf-Treiberkarte(n). the print-head driver cards. Spannung Kopf Prüft die Steuerung der ...
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Austauschen des Abfallbehälters Der Abfallbehälter enthält teilweise ausgehärtetes Polymermaterial, das im Betrieb und bei der Wartung des Druckers anfällt. Aus Gründen der Sicherheit und des Umweltschutzes wird dieses Material in einem besonderen, auslaufsicheren Einwegbehälter aufbewahrt. Der Behälter fasst 10 Kilogramm Abfallmaterial, ausreichend für mehrmonatigen Druckerbetrieb. Die Druckersoftware zeigt eine Warnmeldung an, wenn sich 9 kg Material im Behälter befinden und hält den Druck an, wenn das Nettogewicht 9,5 kg beträgt. Bei einem Inhalt von mehr als 9 kg kann kein Druckjob (bzw. keine Druckaktivität) mehr gestartet werden, bis Sie den Abfallbehälter austauschen. Sie können das Gewicht des Abfallbehälters in der Anzeige für die Druckeranzeigen der Drucker-Benutzeroberfläche überwachen. Sie können außerdem den Füllstand des Behälters visuell prüfen. Um darauf zuzugreifen, siehe Seite 6-100. So überwachen Sie das Abfallgewicht (und andere Anzeigen) des Druckers: ➢ Klicken Sie auf der Hauptseite der Drucker-Bedienoberfläche auf die Anzeigeumschaltung, um die Druckeranzeigen aufzurufen. Abbildung 6-129 Drucker-Bedienoberfläche mit Angabe des Abfallgewichts (der rote Hintergrund kennzeichnet eine Warnmeldung) DOC-07027DE Rev. I 6-99...
Seite 253
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers Der Abfallbehälter besteht aus einem Kunststoffbehälter in einem Pappkarton. Normalerweise wird der Abfall zusammen mit dem Behälter einschließlich Kartongehäuse entsorgt. Hierzu muss ein neues Kartongehäuse gefaltet und mit einem neuen Kunststoffbehälter versehen werden, bevor Sie diesen Abfallbehälter in den Drucker einsetzen können. Ersatzgehäuse, Plastikbehälter und Verschlusskappen sind in den Bausätzen für Inbetriebnahme und vorbeugende Wartung des Druckers enthalten. So bereiten Sie einen neuen Abfallbehälter vor: 1. Setzen Sie das Kartongehäuse zusammen, und stanzen Sie die gelochten Abschnitte aus. 2. Setzen Sie einen neuen Plastikbehälter in das Gehäuse ein. Hinweis: Schließen Sie das Gehäuse nicht, bevor Sie die Abfallentleerungsleitung des Druckers angeschlossen haben. So tauschen Sie den Abfallbehälter aus: 1. Suchen Sie nach der Tür unten auf der linken Seite des Druckers. 2. Drücken Sie oben in der Mitte der Tür, um diese zu entriegeln und zu öffnen. Abbildung 6-130 Zugang zum Abfallbehälter 3. ...
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers 9. Schließen Sie die Tür des Abfallfachs. Entsorgen Sie den vollen Abfallbehälter in Übereinstimmung mit den Bestimmungen für Sicherheit und Umweltschutz. Reinigung der Außenklappen Die lackierten äußeren Plastikwände der Drucker weisen eine haltbare Oberfläche auf und bieten ausgezeichnete chemische Beständigkeit gegen normale Reinigungsmittel. Befolgen Sie bei der Reinigung dieser Druckerteile die folgenden Empfehlungen. Akzeptierbare Reinigungsmittel • schwache Seifenlösung • übliche Haushalts- und Fensterreiniger • übliche gewerbliche und industrielle Reinigungsmittel, 5%ige Lösung in Wasser • Alkohol (Ethanol, Isopropanol), 10 bis 40%ige Lösung in Wasser Wischen Sie die Außenseiten des Druckers mit einem weichen Tuch ab, das mit der Reinigungslösung befeuchtet ist. Nicht akzeptable Materialien • Industriereiniger • Reinigungsmittel, die Kohlenwasserstoffe, Ketone, Ester und Lackverdünner enthalten • Sprühdesinfektionsmittel • Schleifmittel und Mittel, die die Oberfläche abtragen könnten Reinigen der UV-Abschirmung Der transparente Teil der Abdeckung besteht aus starkem Acrylmaterial, das schädliche UV-Strahlung abschirmt. Gehen Sie beim Reinigen äußerst vorsichtig vor, um Kratzspuren zu vermeiden. Achtung Verwenden Sie keine Scheuermittel oder Reinigungsflüssigkeiten, die Ammoniak, Alkohol, Aceton, Benzin, Kohlenstoff oder Tetrachlorid enthalten. Diese Materialien können die Oberfläche dauerhaft beschädigen.
Seite 255
Objet500Bedienerhandbuch 6 Bedienung und Wartung des Druckers ® Brillianize Diese Produkte verleihen der Oberfläche antistatische, wisch- und kratzfeste Eigenschaften. 3. Weichen Sie ein Mikrofasertuch in der Lösung ein. Verwenden Sie keine Papiertücher, da diese Kratzspuren verursachen können. 4. Befeuchten Sie die Oberfläche gründlich mit dem Tuch. Nicht abwischen! 5. Spülen Sie das Tuch mit klarem Wasser. 6. Absorbieren Sie die Lösung von der Acryloberfläche mit dem Tuch, ohne Druck auszuüben. 7. Falls erforderlich, wiederholen Sie den Vorgang, um alle verbleibenden Flecken zu entfernen, oder verwenden Sie sauberes Wasser, um die Oberfläche zu spülen. 8. Wenn die Oberfläche noch feucht ist, können Sie sie mit einem sauberen Mikrofasertuch trocknen, indem Sie sie vorsichtig in eine Richtung abwischen. Gegebenenfalls können Sie die Reinigungslösung und das Wasser mit einer Sprühflasche anstelle des Tuchs auf die Acryloberflächen auftragen. DOC-07027DE Rev. I 6-102...
Seite 256
Handhabung der Modelle Entfernen der Modelle nach dem Drucken Entfernen des Stützmaterials Entfernen der Halterung von Hand Stütze mit Wasserdruck entfernen SUP705 mit Natronlauge entfernen SUP706 mit Natronlauge und Natriummetasilikat entfernen Nachdruckbehandlung Photobleaching für transparente Modelle Lagerung der Modelle DOC-07027DE Rev. I...
Falls der Drucker schnellstmöglich für die Erstellung weiterer Modelle benötigt wird: 1. Lassen Sie die Modelle mindestens 10 Minuten auf der Bauplattform abkühlen. 2. Nehmen Sie die Modelle sehr vorsichtig mit einem Schaber oder Spachtel von der Plattform (im Werkzeugsatz enthalten). Achten Sie darauf, das Modell nicht zu zerbrechen oder zu verbiegen. Warnhinweis: Tragen Sie beim Arbeiten mit gedruckten Modellen Schutzhandschuhe, solange erstere noch nicht gewaschen wurden. 3. Platzieren Sie die Modelle auf einer ebenen Oberfläche, und decken Sie sie mit einem Karton oder mit Papier ab. So können die Modelle langsam und gleichmäßig abkühlen. 4. Lassen Sie die Modelle mehrere Stunden abkühlen. Entfernen des Stützmaterials Nach dem Abkühlen der gedruckten Modelle muss das Stützmaterial entfernt werden. Dies kann auf verschiedene Art und Weise geschehen, abhängig von der Art des Stützmaterials, der Größe und Empfindlichkeit des Modells, der Menge und der Lage des Stützmaterials und anderen Faktoren. Die in diesem Abschnitt beschriebenen Methoden beziehen sich für die meisten Druckanwendungen auf das Entfernen von Universalunterstützungsmaterialien von Modellen. Verwenden Sie diese Informationen als Richtlinie und passen Sie die Methoden (oder eine Kombination davon) zum Reinigen Ihrer Modelle an. Für spezielle Druckanwendungen, lesen Sie bitte die Dokumente im Stratasys Support Center oder wenden Sie sich an einen Stratasys 3D- Druckexperten. Es stehen zwei Arten von Stützmaterial zur Verfügung: • SUP705 (FullCure705), ein gelartiges Stützmaterial. • SUP706, ein leicht zu entfernendes Stützmaterial, das sich in einer Lösung aus Natronlauge und Natriummetasilikat auflöst. DOC-07027DE Rev. I...
Objet500Bedienerhandbuch 7 Handhabung der Modelle SUP705 (FullCure705) and SUP706 Stützmaterial kann von Druckmodellen folgendermaßen, in der genannten Reihenfolge, entfernt werden: 1. von Hand 2. mithilfe von Wasserdruck (in einer passenden Reinigungseinheit) 3. SUP705: mit einer 1%-igen Natronlauge (empfohlen für eine glatte Oberfläche) SUP706: 2%-ige Natronlaugen und Natriummetasilikatlösung Entfernen der Halterung von Hand Verwenden Sie Schutzhandschuhe, und brechen Sie überschüssiges Stützmaterial außen am Modell ab. Verwenden Sie bei empfindlichen Modellen einen Zahnstocher, eine Nadel oder eine kleine Bürste, nachdem Sie das Modell in Wasser eingetaucht haben. • Für SUP705 tauchen Sie das Modell nach dem Entfernen von überschüssigem Stützmaterial in eine 1%-ige Natronlaugenlösung (siehe „SUP705 mit Natronlauge entfernen“ auf Seite 7-4). • Für SUP706 tauchen Sie das Modell nach dem Entfernen von überschüssigem Stützmaterial in eine 2%-ige Natronlaugen- und Natriummetasilikatlösung (siehe „SUP706 mit Natronlauge und Natriummetasilikat entfernen“ auf Seite7-5). Stütze mit Wasserdruck entfernen Bei den meisten Modellen entfernt man das Stützmaterial am besten mit einem Hochdruck-Wasserstrahl. Ein für diese Zwecke geeignetes Gerät ist die Balco- WaterJet-Reinigungseinheit. Dieses Gerät wird von Stratasys vertrieben. Abbildung 7-1 B alco-WaterJet-Reinigungseinheit DOC-07027DE Rev. I...
Objet500Bedienerhandbuch 7 Handhabung der Modelle Um ein Modell mit diesem System zu reinigen, richten Sie das Modell und den Wasserstrahl mit den integrierten wasserdichten Eingriffärmeln aus. Über eine Pumpe wird normales Leitungswasser in einem Hochdruckstrahl zugeführt. Ein Wischer hält das Fenster rein. Seien Sie beim Reinigen empfindlicher Modelle mit Hochdrucksystemen vorsichtig. SUP705 mit Natronlauge entfernen Tauchen Sie die Modelle in eine einprozentige Lösung aus Natronlauge, um das Stützmaterial aus schwer zugänglichen Stellen zu entfernen und dem Modell eine glatte, saubere Oberfläche zu geben. Wie lange Sie das Modell in die Lösung tauchen müssen, hängt von dessen Empfindlichkeit und der Menge des zu entfernenden Stützmaterials ab. Normalerweise liegt diese Zeit jedoch zwischen einer halben Stunde und mehreren Stunden. In jedem Fall sollten Sie möglichst viel Stützmaterial entfernen, bevor Sie mit der Behandlung mit Natronlauge beginnen, und das Modell anschließend gründlich (mit einem Wasserstrahl) abspülen. Warnung Natronlauge kann Verbrennungen, Narben und Blindheit verursachen. Bei Kontakt mit Wasser entsteht Wärme, sodass für andere Materialien Entzündungsgefahr besteht. Gießen Sie niemals Wasser in Natronlauge. Wenn Sie die Lösung verdünnen, fügen Sie dem Wasser immer die Natronlauge hinzu. Treffen Sie angemessene Vorsichtsmaßnahmen; tragen Sie beim Hantieren mit Natronlauge und darin eingeweichten Modellen grundsätzlich Nitrilhandschuhe. DOC-07027DE Rev. I...
Tauchen Sie die Modelle in eine zweiprozentige Natronlaugen- und Natriummetasilikatlösung (Na ), um das Stützmaterial zu entfernen. Wie lange Sie das Modell in die Lösung tauchen müssen, hängt von dessen Empfindlichkeit und der Menge des zu entfernenden Stützmaterials ab. Spülen Sie das Modell nach dem Eintauchen gründlich ab. SUP706 löst sich in der Natronlaugen- und Natriummetasilikatlösung auf und sättigt diese, wodurch ihre Wirksamkeit verringert wird. Tauschen Sie die Lösung aus, wenn das Stützmaterial 15% der Lösung erreicht (nach etwa einem Monat durchschnittlicher Verwendung). Warnung Natronlauge kann Verbrennungen, Narben und Blindheit verursachen. Bei Kontakt mit Wasser entsteht Wärme, sodass für andere Materialien Entzündungsgefahr besteht. Gießen Sie niemals Wasser in Natronlauge. Wenn Sie die Lösung verdünnen, fügen Sie dem Wasser immer die Natronlauge hinzu. Treffen Sie angemessene Vorsichtsmaßnahmen; tragen Sie beim Hantieren mit Natronlauge und darin eingeweichten Modellen grundsätzlich Nitrilhandschuhe. Nachdruckbehandlung Die Nachdruckbehandlung wird für Modelle empfohlen, die mit mehreren Spezialmaterialien gedruckt sind, oder für spezielle Anwendungen. Empfehlungen zur Behandlung und Nachbearbeitung von Modellen nach dem Druck sind in den Best Practices für das gewünschte Druckmaterial beschrieben, die im Stratasys Support Center verfügbar sind. Photobleaching für transparente Modelle Modelle, die mit klaren Materialien wie VeroClear (RGD810) bedruckt sind, weisen einen leichten Gelbstich auf, wenn sie aus dem Drucker genommen werden. Dies gilt besonders für Modelle, die mit einer glänzenden Oberfläche gedruckt wurden. Die gelbe Tönung verblasst mit der Zeit von alleine, doch Sie können diesen Vorgang mithilfe einer geeigneten Photobleichbehandlung massiv beschleunigen. Dabei werden die Modelle unmittelbar nach dem Druck einem intensiven Licht ausgesetzt. Methoden und Anweisungen zum Photobleichen sind in den Best Practices für das jeweilige klare Material beschrieben. Diese sind auf der Seite Transparente Materialien im Stratasys Support Center verfügbar. Siehe die Best Practices für: VeroClear RGD810 DOC-07027DE Rev. I...
Objet500Bedienerhandbuch 7 Handhabung der Modelle Lagerung der Modelle Modelle härten beim Drucken aus und sind danach lange Zeit sicher und stabil. Zur Vermeidung von Deformationen sind jedoch angemessene Lagerbedingungen erforderlich. • Lagern Sie die Modelle bei Raumtemperatur in einer Umgebung mit niedriger Luftfeuchtigkeit. • Schützen Sie die Modelle vor direkter Sonneneinstrahlung und anderen Wärmequellen. DOC-07027DE Rev. I...
