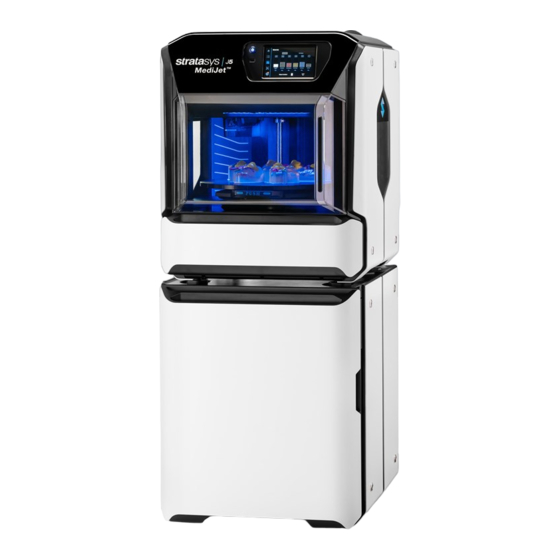

Stratasys J5 Serie Bedienerhandbuch

Stratasys J5 Serie Bedienerhandbuch

3d-druckersystem
Vorschau ausblenden Andere Handbücher für J5 Serie:

Werbung

Quicklinks

Diese Anleitung herunterladen

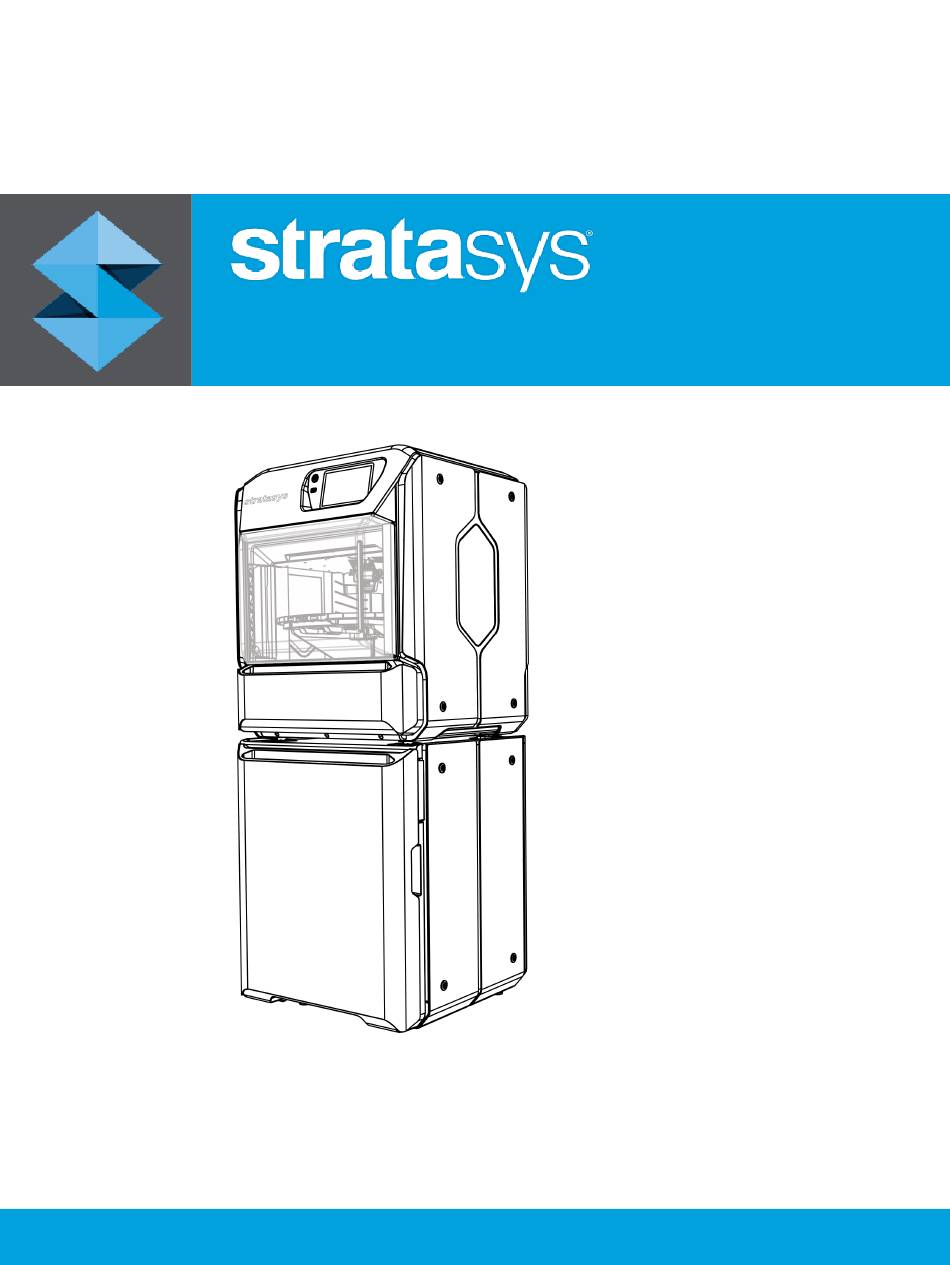

Bedienerhandbuch
Stratasys J5-Serie
3D-Druckersystem
DOC-09270DE Rev. K

Werbung

loading

Verwandte Anleitungen für Stratasys J5 Serie

Inhaltszusammenfassung für Stratasys J5 Serie

  • Seite 1 Bedienerhandbuch Stratasys J5-Serie 3D-Druckersystem DOC-09270DE Rev. K...
  • Seite 2 Der in diesem Handbuch genannte 3D-Drucker enthält ein Übertragungsmodul, FCC ID YH6-DUPCAB. HINWEIS: Stratasys ist nicht für Funk- oder TV-Störungen verantwortlich, die durch unbefugte Änderungen an diesen Geräten entstehen. Solche Änderungen können dazu führen, dass dem Benutzer die Genehmigung zum Betrieb der Geräte entzogen wird.
  • Seite 3 Haftungsausschluss Gewinnausfälle, Verluste von Geschäftswert bzw. Betriebsfähigkeit und Daten sowie sonstiger immaterieller Werte (auch für den Fall, dass Stratasys über die Möglichkeit derartiger Schäden informiert wurde) aufgrund folgender Sachverhalte ein: (i) die Nutzung des Produkts bzw. der Software oder das Unvermögen, diese zu nutzen;...
  • Seite 4 7658976 7725209 7958841 7991498 7996101 8219234 8278866 8781615 8865047 9020627 9031680 9227365 9662836 9688021 9738033 10016944 10099406 10363729 10611136 10632679 10828905 10894399 10940616 10994475 11065818 11084205 D966355 D940212 D939900 Stratasys Ltd. www.stratasys.com DOC-09270DE Revision K Dezember 2023 DOC-09270DE Rev. K...
  • Seite 5 Inhalt 1 Über dieses Handbuch Verwendung dieses Handbuchs In diesem Handbuch benutzte Begriffe Revisionsverlauf Online-Ressourcen von Stratasys Stratasys Academy Stratasys Support Center YouTube-Kanal der Stratasys Academy GrabCAD Community 2 Sicherheit Sicherheitsvorschriften Symbole und Warnhinweise Sicherheitsrichtlinien Druckerinstallation Druckerbetrieb UV-Strahlung Druckerwartung Modell- und Stützmaterialien...
  • Seite 6 Lagerung Haltbarkeit Lichteinwirkung Sicherheitserwägungen Entsorgung Arbeitsumgebung 4 Bedienung und Wartung des Druckers Starten des Druckers Laden der Modell- und Stützmaterialkartuschen Herstellung von 3D-Drucken Verriegeln der Bauplattform Vorbereitung des Druckers Starten des Drucks Fortsetzen der Produktion nach Anhalten des Druckvorgangs 4-16 Druckmaterial ändern 4-20 Druckerzustände zwischen Aufträgen...
  • Seite 7 WSS150-Stützmaterial entfernen (nur J55 Prime und J5 MediJet) SUP710-/SUP711-Stützmaterial entfernen SUP710-/SUP711-Stützmaterial von Hand entfernen SUP710-/SUP711-Stützmaterial mit Wasserdruck entfernen SUP710-/SUP711- -Stützmaterial mit Natronlauge entfernen Nachdruckbehandlung Photobleaching für transparente 3D-Drucke Aufbewahrung von 3D-Drucken DOC-09270_DE Rev. K...
  • Seite 8 Über dieses Handbuch Verwendung dieses Handbuchs In diesem Handbuch benutzte Begriffe Revisionsverlauf Online-Ressourcen von Stratasys Stratasys Academy Stratasys Support Center YouTube-Kanal der Stratasys Academy GrabCAD Community DOC-09270_DE Rev. K...
  • Seite 9 1 Über dieses Handbuch Verwendung dieses Handbuchs Dieses Bedienerhandbuch enthält Anweisungen für die Installation, den Betrieb und die Wartung von Stratasys J5-Serie-3D-Drucksystemen. Es erläutert die Nutzung der Funktionen und stellt praktische Beispiele zum Arbeiten mit dem System zur Verfügung. Wichtig: Lesen Sie das gesamte Kapitel Sicherheit, bevor Sie das System verwenden.
  • Seite 10 Benutzeroberfläche), die zur Steuerung der J5-Reihe- Drucker benutzt wird. Druckersoftware, Software, die auf dem Computer im J5-Reihe-Drucker Drucksteuerungsanwendung ausgeführt wird und alle Druckervorgänge steuert. Harz Die Grundsubstanz, aus denen die zur Verwendung in Stratasys PolyJet-Druckern bestimmten Photopolymer- Druckmaterialien bestehen. DOC-09270_DE Rev. K...
  • Seite 11 Stratasys J5-Serie Bedienerhandbuch 1 Über dieses Handbuch Eine Datei, die zum Drucken von 3D-Modellen verwendet wird. Stützmaterial Material, das zum Stützen der Struktur des Modells während der Herstellung dient. DOC-09270_DE Rev. K...
  • Seite 12 Stratasys J5-Serie Bedienerhandbuch 1 Über dieses Handbuch Revisionsverlauf Übersetzungen dieses Handbuchs werden regelmäßig aktualisiert. Wenn Sie eine übersetzte Version verwenden, überprüfen Sie bitte die englische Version, um die letzte Revision und die Liste der Updates zu erhalten. In der folgenden Tabelle sind die wichtigsten Änderungen in jeder Revision dieses Dokuments aufgeführt.
  • Seite 13 Sie die neueste Version des Dokuments erhalten und Feedback senden können. • Für weitere Informationen wurde entfernt. • Zusätzliche Ressourcen wurde umbenannt in Online-Ressourcen von Stratasys und aktualisiert, um Informationen über die Online Stratasys Academy einschließlich des YouTube-Kanals der Stratasys Academy aufzunehmen.
  • Seite 14 Stratasys J5-Serie Bedienerhandbuch 1 Über dieses Handbuch Online-Ressourcen von Stratasys Stratasys möchte Sie dazu ermuntern, mehr über additive Technologien und Ihren Stratasys-Drucker zu erfahren. Auf unseren Online-Plattformen finden Sie eine Fülle von Informationen. Abonnieren Sie unseren Kunden-Newsletter für vierteljährliche Updates zu Wissen und Schulungen von Stratasys.
  • Seite 15 Design, Anwendungen, Druckmaterial und Links zu vielen anderen Ressourcen enthält. Darüber hinaus können Sie die neueste Aktualisierung des Benutzerhandbuchs für Ihren Stratasys 3D-Drucker ansehen und Dokumente in verschiedenen Sprachen herunterladen. Das Support Center ist in mehreren Sprachen verfügbar. Sie können die Anzeigesprache über das Dropdown-Menü...
  • Seite 16 Anleitungsvideos zur Bedienung und Wartung von Stratasys-Druckern. Der Kanal enthält spezielle Wiedergabelisten für verschiedene Drucker und spezielle Themen wie Nachbearbeitung. Schauen Sie sich unbedingt diesen neuen Stratasys Academy-Kanal an und vergessen Sie nicht, ihn zu abonnieren! GrabCAD Community Das Portal...
  • Seite 17 Sicherheit Sicherheitsvorschriften Symbole und Warnhinweise Sicherheitsrichtlinien Druckerinstallation Druckerbetrieb UV-Strahlung Druckerwartung Modell- und Stützmaterialien Erste Hilfe bei der Arbeit mit Druckmaterialien Kontakt mit der Haut Kontakt mit den Augen Verschlucken Einatmen Abfallentsorgung DOC-09270_DE Rev. K...
  • Seite 18 Stratasys J5-Serie Bedienerhandbuch 2 Sicherheit Sicherheitsvorschriften Stratasys-3D-Drucker erfüllen die CE- und FCC-Vorschriften. Sie sind mit folgenden Sicherheitseinrichtungen ausgestattet: Wenn der Drucker nicht gemäß diesem Handbuch verwendet wird, könnten die Sicherheitsvorkehrungen keinen ausreichenden Schutz bieten. Interlock-Schalter Die Stromversorgung des UV-Lichts wird beim Öffnen der Tür ausgeschaltet.
  • Seite 19 Stratasys J5-Serie Bedienerhandbuch 2 Sicherheit Abbildung 2-1Vorderansicht des -Druckers Geerdetes Gehäuse Das Gehäuse des Druckers ist zur Vermeidung von Stromschlägen geerdet. Hinweis: Um diesen Schutz zu gewährleisten, muss die Steckdose gemäß den örtlichen Vorschriften geerdet sein. Symbole und Warnhinweise In der folgenden Tabelle wird die Bedeutung der auf der Außenseite bzw. innen in Druckern angebrachten Warnschilder erklärt.
  • Seite 20 Stratasys J5-Serie Bedienerhandbuch 2 Sicherheit Sicherheitsrichtlinien Die folgenden allgemeinen Richtlinien sowie die in dieser Anleitung enthaltenen Anweisungen gewährleisten die Sicherheit des Bedieners beim Betrieb und der Wartung des Systems. Wenn das System nicht vorschriftsmäßig verwendet wird, ist die Sicherheit des Bedieners möglicherweise gefährdet.
  • Seite 21 Kinder anwesend sind. Cette imprimante ne doit pas être installée dans des lieux pouvant accueillir des enfants. ➢ Die Bedienung des Druckers ist den vom Stratasys-Vertreter eingewiesenen Personen vorbehalten. ➢ Alle Mitarbeiter, die den Drucker bedienen oder warten, sollten wissen, wo sich die Erste-Hilfe- und Notfalleinrichtungen befinden und wie man sie benutzt.
  • Seite 22 Stratasys J5-Serie Bedienerhandbuch 2 Sicherheit Modell- und Stützmaterialien Modell- und Stützmaterialien bestehen aus chemischen Substanzen. Obwohl beim direkten Hantieren mit diesen Materialien entsprechende Vorkehrungen getroffen werden müssen, sind sämtliche im Drucker zum Einsatz gelangenden Modell- und Stützmaterialien in versiegelten Kartuschen abgefüllt.
  • Seite 23 Stratasys J5-Serie Bedienerhandbuch 2 Sicherheit Erste Hilfe bei der Arbeit mit Druckmaterialien Versuchen Sie, den Kontakt mit nicht ausgehärteten Harzen grundsätzlich zu vermeiden. Falls Haut oder Augen mit dem Harz in Kontakt gelangen, waschen Sie den betroffenen Bereich sofort gründlich mit Wasser, und halten Sie sich an die folgenden Erste-Hilfe-Anweisungen.
  • Seite 24 Stratasys J5-Serie Bedienerhandbuch 2 Sicherheit Einatmen Druckmaterialdämpfe können die Atemwege reizen. Sollte eine Reizung der Atemwege auftreten, bringen Sie die betroffenen Personen sofort an die frische Luft. ➢ Wenn die Atmung des Betroffenen aussetzt, beatmen Sie ihn künstlich, oder beginnen Sie mit Herz-Lungen-Wiederbelebungsmaßnahmen.
  • Seite 25 Einführung in den 3D-Drucker Grundlegende Merkmale Elektronische Spezifikationen Drucker-Leistungsbemessung Tatsächlicher Stromverbrauch Arbeitskonfigurationen Anforderungen an die PC-Arbeitsstation Quelldateien STL-Dateien VRML-Dateien Schnittauflösung Druckmaterialien Lagerung Haltbarkeit Lichteinwirkung Sicherheitserwägungen Entsorgung Arbeitsumgebung DOC-09270_DE Rev. K...
  • Seite 26 Stratasys J5-Serie Bedienerhandbuch 3 Einführung in den 3D-Drucker Grundlegende Merkmale Stratasys J5-Serie-Drucker bieten folgende Optionen: • Sie können den Modellherstellungsprozess rationalisieren und Einsparungen erzielen: ❒ Wenn Druckmodelle aus unterschiedlichen Materialien im gleichen Druckjob auf der gleichen Bauplattform hergestellt werden (gemischte Plattform), entfällt der Zeit- und Arbeitsaufwand, der bisher erforderlich...
  • Seite 27 Stratasys J5-Serie Bedienerhandbuch 3 Einführung in den 3D-Drucker DOC-09270_DE Rev. K...
  • Seite 28 Stratasys J5-Serie Bedienerhandbuch 3 Einführung in den 3D-Drucker Arbeitskonfigurationen Stratasys J5-Serie-3D-Drucksysteme können als Einzelstationssysteme oder Mehrfachstationssysteme eingerichtet werden. Beim Anschluss an ein lokales Computernetzwerk kann das System mehreren Benutzern dienen. In einer derartigen Konfiguration erstellt jeder Benutzer (Client) die Dateien für die Produktion.
  • Seite 29 Stratasys J5-Serie Bedienerhandbuch 3 Einführung in den 3D-Drucker Quelldateien Stratasys J5-Serie Drucksysteme produzieren 3D-Drucke, die mit den meisten CAD-Tools und einigen anderen 3D-Anwendungen erstellt werden. GrabCAD Printunterstützt STL-, VRML-, OBJ- und 3MF-Dateien. Und dazu unterstützt GrabCAD Print native CAD-Formate aus folgenden Programmen: Creo, SOLIDWORKS, NX, CATIA und Inventor.
  • Seite 30 Stratasys J5-Serie Bedienerhandbuch 3 Einführung in den 3D-Drucker Schnittauflösung Die Schnittauflösung ist wie folgt: X = 300 DPI Y = 300 DPI Z = 1354 DPI (18,75µ Schichtdicke) DOC-09270_DE Rev. K...
  • Seite 31 Stratasys J5-Serie Bedienerhandbuch 3 Einführung in den 3D-Drucker Druckmaterialien Stratasys J5-Serie Drucker erzeugen 3D-Drucke, indem sie dünne Schichten von Druckmaterialien auf die Bauplattform spritzen, bis der komplette 3D- Druck entsteht. In diesem Prozess werden zwei Arten von Materialien verwendet: • Modellmaterial – aus dem der fertige 3D-Druck geformt wird.
  • Seite 32 Stratasys J5-Serie Bedienerhandbuch 3 Einführung in den 3D-Drucker Lichteinwirkung Wenn sich Druckmaterial nicht in versiegelten Kartuschen befindet, vergewissern Sie sich, dass es vor Sonnenlicht und anderen UV- Strahlungsquellen wie Neonlicht und Quecksilberdampflampen geschützt wird. Wenn das Material UV-Strahlung ausgesetzt ist, ist die Viskosität höher, d.
  • Seite 33 Bedienung und Wartung des Druckers Starten des Druckers Laden der Modell- und Stützmaterialkartuschen Herstellung von 3D-Drucken Verriegeln der Bauplattform Vorbereitung des Druckers Starten des Drucks Fortsetzen der Produktion nach Anhalten des Druck- vorgangs 4-16 Druckmaterial ändern 4-20 Druckerzustände zwischen Aufträgen 4-27 Außerbetriebnahme des Druckers 4-28...
  • Seite 34 Austauschen des Abfallbehälters 4-91 Reinigung der Außenklappen 4-94 Reinigen der UV-Abschirmung 4-94 DOC-09270_DE Rev. K...
  • Seite 35 Starten des Druckers Achtung Versuchen Sie nicht, den Drucker in Betrieb zu nehmen, bevor Sie von einem Stratasys-Vertreter entsprechend eingewiesen wurden. Beachten Sie alle Sicherheitswarnungen, und befolgen Sie die Richtlinien in Kapitel 2. 1. Stellen Sie sicher, dass der Hauptnetzschalter auf der Rückseite des Druckers auf ON steht.
  • Seite 36 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Beim Einschalten des Druckers wird die Druckeroberfläche auf dem Touchscreen angezeigt. Über diese Oberfläche erfolgt die gesamte Überwachung und Steuerung des Druckers. Der Drucker ist für alle Vorgänge bereit, wenn „Idle (Leerlauf)“ angezeigt wird.
  • Seite 37 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Laden der Modell- und Stützmaterialkartuschen Die Anzahl der in J5-Reihe-Drucker eingelegten Materialkartuschen hängt vom aktiven Druckmodus ab. Jede Kartusche enthält 1,1 Kilogramm Material, wenn sie voll ist. • Im Modus Geschwindigkeit mit hoher Qualität drucken Sie mit 5 verschiedenen Modellmaterialien und 1 Stützmaterial.
  • Seite 38 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers • Im Modus hohe Qualität bei hoher Geschwindigkeit (nur J5 DentaJet) können Sie mit 2 verschiedenen Modellmaterialien drucken. In die Kanäle desselben Druckkopfes (obere und untere Einschub) können vier Kartuschen jeder Materialart geladen werden. Zusätzlich werden 4 Stützmaterialkartuschen in den Stützkanal geladen (in den oberen und...
  • Seite 39 Produktion nach Anhalten des Druckvorgangs“ auf Seite4-16. Der Materialschrank und die Materialkartuschen enthalten Komponenten, die geladene Druckmaterialien identifizieren. Unbefugte Manipulationen an diesen Komponenten führen dazu, dass der Drucker betriebsunfähig wird und die Garantien und Service-Verträge von Stratasys ungültig werden könnten. DOC-09270_DE Rev. K...
  • Seite 40 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Herstellung von 3D-Drucken 3D-Drucke können erstellt werden, nachdem sie in der Anwendung GrabCAD Print auf der virtuellen Bauplattform angeordnet wurden. Informationen über die Vorbereitung von Modelldateien zum Drucken finden Sie in der GrabCAD Print Online-Dokumentation.
  • Seite 41 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Achtung Tragen Sie beim Reinigen der Bauplattform Schutzhandschuhe und nehmen Sie sich vor den scharfen Kanten der Messerklinge in Acht. 3. Vergewissern Sie sich, dass ausreichend Modell- und Stützmaterial im Drucker ist – wie auf der Drucker-Bedienoberfläche angegeben.
  • Seite 42 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Abbildung 4-9 Startbildschirm, Leerlauf-Zustand, keine Aufträge in der Warteschlange 2. Vergewissern Sie sich, dass die Bauplattform leer, der Druckerdeckel geschlossen ist und tippen Sie auf OK. Abbildung 4-10 Bestätigungsbildschirm DOC-09270_DE Rev. K...
  • Seite 43 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Wenn sich der Druckerstatus in Ready (Bereit) ändert, ist der Drucker bereit, den Druck zu starten, sobald er Aufträge empfängt. Abbildung 4-11 Ready (Bereit)-Zustand Der Drucker bleibt standardmäßig bis zu 48 Stunden in diesem Zustand.
  • Seite 44 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Laden eines Auftrags aus dem Druckverlauf Aus dem Druckerverlauf können Sie einen Auftrag erneut drucken. So drucken Sie einen Auftrag aus dem Verlauf: 1. Zeigen Sie durch Tippen auf den Druckbildschirm Queue (Warteschlange) an.
  • Seite 45 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 4. Wenn der folgende Bildschirm angezeigt wird, tippen Sie auf Reprint (Erneut drucken) Abbildung 4-14 Auftragsdetails-Bildschirm ➢ Überprüfen Sie zum Starten des Druckvorgangs, ob das Ausgabefach frei und die Tür geschlossen ist, und tippen Sie dann auf Laden eines Auftrags von einem USB-Flash-Laufwerk Mit einem USB-Flash-Laufwerk können Sie OBJZF-Dateien in der...
  • Seite 46 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 3. Wählen Sie im folgenden Bildschirm einen Auftrag zum Laden aus. Abbildung 4-16 USB Load File (Datei laden)-Bildschirm 4. Wenn der folgende Bildschirm angezeigt wird, tippen Sie auf Print (Drucken). Abbildung 4-17 Auftragsdetails-Bildschirm Sie können das Vorschaubild erweitern, indem Sie darauf tippen.
  • Seite 47 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Wenn der Druckvorgang beginnt, ändert sich der Druckerstatus in Printing (Druck). Der Druckblock erwärmt sich und andere Komponenten bereiten sich auf die Produktion vor. Je nach Größe des/der herzustellenden Modells/Modelle kann der Druckvorgang mehrere Stunden bis mehrere Tage dauern.
  • Seite 48 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Fortsetzen der Produktion nach Anhalten des Druckvorgangs Wenn der Druckvorgang unterbrochen wird, hört der Druckmanager auf, Schichten an den Drucker zu schicken. Dies kann zum Beispiel dann vorkommen, wenn das Druckmaterial in der Mitte eines Druckjobs zu Ende geht und Sie die leere Kartusche nicht sofort austauschen.
  • Seite 49 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 4. Klicken Sie auf Resume Print (Druck fortsetzen) im Bestätigungsdialogfeld. Abbildung 4-21 Bestätigung der Druckfortsetzung So fahren Sie mit dem Drucken über die Drucker-Benutzeroberfläche fort: 1. Tippen Sie auf Home (Startbildschirm), dann auf den Auftragsanzeigebereich (Details (Einzelheiten)).
  • Seite 50 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Der folgende Bildschirm mit allen Auftragsdetails und Aktionsoptionen wird geöffnet. Abbildung 4-24 Auftragsdetails und Aktionsoptionen 2. Tippen Sie auf Resume (Fortsetzen). Sie können den 3D-Druck nicht weiter drucken, wenn der Druckvorgang relativ lange unterbrochen wurde.
  • Seite 51 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Wenn Sie den Druckvorgang nicht fortsetzen können: 1. Brechen Sie den Auftrag ab. In GrabCAD Print im Schedule (Zeitplan)-Bildschirm (siehe oben): ❒ Klicken Sie mit der rechten Maustaste auf den Job, um das Popup- Menü...
  • Seite 52 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Druckmaterial ändern Bevor Sie Modelle mit einem anderen Modellmaterialtyp als dem derzeit installierten herstellen, müssen Sie den Druckblock und die Zufuhrleitungen mit Hilfe des Materialwechsel-Assistenten spülen. Befolgen Sie die Anweisungen zum Einlegen des entsprechenden Materials, um die Biokompatibilität der gedruckten Teile beim Wechsel von...
  • Seite 53 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 4. Wählen Sie den Druckmodus und tippen Sie auf OK. ❒ HiQualSpeed ❒ LongPrint ❒ HiQualHiSpeed (nur J5 DentaJet) Die angezeigten Druckmodi hängen vom Druckertyp ab. Abbildung 4-27 Auswählen eines Druckmodus (Beispiel) Geschwindigkeit mit hoher Qualität...
  • Seite 54 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Abbildung 4-29 In den Druckköpfen sind zwei Modellmaterialien geladen Tipps für den Langdruckmodus: In diesem Modus laden Sie 2 verschiedene Modellmaterialien, 4 Kartuschen für jedes Material, in die Kanäle desselben Druckkopfs in den oberen und unteren Einschüben, wie in Abbildung 4-6 auf Seite4-5...
  • Seite 55 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 6. Tippen Sie im Assistentenbildschirm für den relevanten Kanal auf No Change (Keine Änderung) für diesen Kanal. Abbildung 4-31 Relevanten Kanal auswählen (Beispiel) 7. Überprüfen Sie im Materialauswahlbildschirm für den ausgewählten Kanal, ob die Materialkartuschen, die Sie in den Materialschrank geladen haben, unten auf dem Bildschirm angezeigt werden.
  • Seite 56 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 8. Wählen Sie das neue Material aus. Abbildung 4-33 Auswahl entspricht geladenem Material (Probe) Das Meldungsfeld mit diesem Symbol zeigt die Ergebnisse Ihrer Auswahl an, wenn ein Konflikt vorliegt, zum Beispiel: ❒...
  • Seite 57 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 10. Überprüfen Sie im Hauptbildschirm zum Ersetzen von Materialien, ob das neue Material im Kanal erscheint. Abbildung 4-34 Status nach Auswahl eines Materials Der Status aller Kanäle wird aktualisiert, zum Beispiel: ❒...
  • Seite 58 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Um den Materialaustauschvorgang abzuschließen: Wenn Sie die Druckmaterialien (Modell und Träger) durch andere Druckmaterialien ersetzen, druckt der Drucker ein Modell in Form eines Bogens. Beim Austausch von Druckmaterialien durch Reinigungsflüssigkeit wird der Drucker gespült.
  • Seite 59 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Druckerzustände zwischen Aufträgen Zwischen den Druckaufträgen kann der Drucker für bis zu 10 Tage im Zustand Leerlauf belassen werden. Wenn der Drucker jedoch heruntergefahren werden muss, führen Sie mit dem Assistenten zum Herunterfahren automatisch die Schritte aus, die vor dem Ausschalten des Druckers ausgeführt werden müssen (siehe „Außerbetriebnahme des Druckers“...
  • Seite 60 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Außerbetriebnahme des Druckers Wenn Sie länger als 10 Tage nicht mit dem Drucker arbeiten, müssen Sie ihn außer Betrieb nehmen. Andernfalls kann der Drucker eingeschaltet bleiben, im Leerlaufmodus. Wenn der Drucker jedoch früher ausgeschaltet werden muss, führen Sie mit dem Außerbetriebnahme-Assistenten die erforderlichen...
  • Seite 61 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 2. Wählen Sie die entsprechende Option gemäß der Zeitdauer, in der der Drucker nicht verwendet wird. Hinweis: Bevor Sie More than 30 days auswählen, stellen Sie sicher, dass sechs (6) Kartuschen mit Reinigungsflüssigkeit zur Verfügung stehen, von denen jede mindestens 250 g enthält.
  • Seite 62 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Aktualisierung der Drucker-Software GrabCAD Job Manager und die Druckersoftware müssen jedes Mal aktualisiert werden, wenn eine neue Version von GrabCAD Print veröffentlicht wird. Wenn eine neue Softwareversion zur Installation verfügbar ist, wird die folgende Warnung angezeigt.
  • Seite 63 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 3. Wenn die Meldung angezeigt wird, tippen Sie auf Go to Software Configuration (Software-Konfiguration aufrufen). Abbildung 4-39 Softwareupdate-Nachricht 4. Tippen Sie im Bildschirm Software Configuration (Softwarekonfiguration) auf Update Software (Software aktualisieren).
  • Seite 64 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 5. Wählen Sie die aufgelistete Softwareversion. Abbildung 4-41 Bildschirm Update Software (Software aktualisieren) Der Installationsassistent wird geöffnet. 6. Folgen Sie dem Assistenten, bis die neue Softwareversion installiert ist. DOC-09270_DE Rev. K...
  • Seite 65 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Senden von Protokolldateien an den Dienstanbieter Von GrabCAD Print können Sie Druckerprotokolldateien für Diagnosezwecke erstellen und zur Unterstützung an Ihren Dienstanbieter senden. Hinweis: Es ist nicht möglich, Protokolldateien für entfernte Drucker zu senden.
  • Seite 66 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 3. Wählen Sie Get Printer Support (Drucker-Support erhalten). Abbildung 4-43 Bildschirm Printer Details (Druckerdetails) DOC-09270_DE Rev. K 4-34...
  • Seite 67 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 4. Wenn das folgende Dialogfeld angezeigt wird, geben Sie alle erforderlichen Informationen ein und klicken Sie auf Contact Support (Support kontaktieren). Hinweis: Stellen Sie sicher, dass das Kontrollkästchen Include Project File (Projektdatei inkludieren) ausgewählt ist. Dadurch wird sichergestellt, dass der Druckauftrag zusammen mit den Protokolldateien gesendet wird.
  • Seite 68 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Wenn GrabCAD Print Ihren E-Mail-Client nicht öffnen kann, erscheint die folgende Meldung. Klicken Sie auf Copy email contents (E-Mail-Inhalte kopieren) und fügen Sie den Inhalt in eine E-Mail ein. Abbildung 4-45 Meldung Copy email contents (E-Mail-Inhalte kopieren) 5.
  • Seite 69 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Wartung des Druckers Damit der Drucker optimal arbeiten kann, müssen regelmäßige Wartungsarbeiten durchgeführt werden. Führen Sie die Arbeitsschritte in den angegebenen Abständen aus. Zeitplan für routinemäßige Wartungsarbeiten Häufigkeit Aufgabe Weitere Informationen Vor/nach dem Drucken Routinemäßige Reinigung von:...
  • Seite 70 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Kunden-Austauschgeräte Nachfolgend finden Sie eine Liste von Standard-Ersatzteilen, die Sie bei der Durchführung von Routinewartungsarbeiten benötigen können. Teilebezeichnung Stratasys Teilenummer Druckkopf MSC-08006-S Abfallbehälter ASY-09895-S Wischerblatt ASY-09426-S Rollerabfallkollektor ASY-09455-S Vorfilter für das ProAero-Absaugsystem MSC-09200-S Kombinierter Filter für das ProAero-Absaugsystem...
  • Seite 71 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 4. Öffnen Sie den Drucker, wenn Sie vom Assistenten dazu aufgefordert werden. Der Assistent zeigt die Checkliste der Reinigungsaufgaben an. Abbildung 4-46 Routinemäßige Reinigungsaufgaben Führen Sie die Reinigungsaufgaben in der angegebenen Reihenfolge durch.
  • Seite 72 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 7. Reinigen Sie die Druckköpfe sanft mit einer Hin- und Herbewegung. Empfehlung: Falten Sie das mit Alkohol getränkte Reinigungstuch zweimal. Reinigen Sie die Köpfe dann viermal vorsichtig, jedes Mal mit einer anderen Oberfläche des Tuches.
  • Seite 73 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 9. Öffnen Sie die Spüleinheit, um den Wischer zu inspizieren und zu reinigen. a. Suchen Sie die Spüleinheit in der hinteren linken Ecke hinter den Druckköpfen. Abbildung 4-49 Spüleinheit b. Ziehen Sie den Sicherungsriegel nach oben und öffnen Sie die Spüleinheit.
  • Seite 74 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 10. Reinigen Sie den Wischer und die Umgebung mit dem alkoholgetränkten Reinigungstuch. Stellen Sie sicher, dass Sie Druckmaterial von beiden Seiten des Wischers entfernen. Wenn der Wischer zerkratzt, zerrissen oder abgenutzt ist oder wenn Sie ihn nicht vollständig reinigen können, müssen Sie ihn ersetzen.
  • Seite 75 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Patterntest Der Patterntest ist eine grundsätzliche Überprüfung des Druckers zur Herstellung von Qualitätsmodellen, da er den Zustand der Düsen in den Druckköpfen zeigt. Führen Sie diesen Test daher wöchentlich durch, oder wenn Sie ein Druckerproblem vermuten.
  • Seite 76 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 5. Wählen Sie im folgenden Bildschirm Print Pattern Test (Druckmustertest) und tippen Sie auf Next (Weiter). Abbildung 4-52 Auswahl des Mustertests Hinweis: Erweiterte Druckdiagnose enthält Vorgänge zur Diagnose möglicher Fehler in den Druckköpfen. Führen Sie sie nur auf Anweisung Ihres Stratasys-Dienstleisters durch.
  • Seite 77 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 7. Lösen Sie die Verriegelung der Bauplattform und tippen Sie auf Next (Weiter). Test-Patches werden auf das Papier gedruckt. 8. Wenn der folgende Bildschirm angezeigt wird, entfernen Sie das Testpapier und tippen Sie auf Next (Weiter).
  • Seite 78 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Auf dem nächsten Bildschirm können Sie eine weitere Reihe von Test- Patches drucken und die Ergebnisse eingeben. Wenn viele Düsen verstopft sind, schlägt der Assistent vor, die Druckköpfe mit dem Routine-Reinigungsassistenten zu reinigen und erneut zu testen.
  • Seite 79 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 3. Starten Sie den Assistenten und befolgen Sie die Anweisungen. Der Assistent verschiebt Druckerkomponenten für einen einfachen Zugriff auf die Spüleinheit, in der sich der Wischer befindet. 4. Wenn Sie den Drucker öffnen, suchen Sie die Spüleinheit in der hinteren linken Ecke hinter den Druckköpfen.
  • Seite 80 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 7. Ziehen Sie die Spüleinheit nach unten, um sie zu öffnen. Abbildung 4-61 Öffnen der Spüleinheit 8. Heben Sie den Abfallkollektor an und entfernen Sie ihn. Abbildung 4-62 Herausnehmen des Spüleinheit-Abfallkollektors 9.
  • Seite 81 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 10. Wenn der folgende Bildschirm angezeigt wird, fassen Sie den Wischer und ziehen Sie ihn heraus. Abbildung 4-64 Ausbauen des Wischers 11. Installieren Sie einen neuen Wischer und bestätigen Sie dies im Assistentenbildschirm.
  • Seite 82 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 12. Wenn der folgende Bildschirm angezeigt wird, bringen Sie den Abfallkollektor zur Spüleinheit zurück, schließen Sie die Spüleinheit und verriegeln Sie sie mit der Sicherungsverriegelung. Abbildung 4-65 Installieren des Abfallkollektors und Schließen der Spüleinheit...
  • Seite 83 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Bestimmen Sie nach dem Austausch des Wischers, ob er angepasst werden muss, um die Druckköpfe effektiv abzuwischen. Sie tun dies, indem Sie prüfen, ob zwischen den Druckköpfen und dem Wischer eine Lücke besteht, und dies im Assistentenbildschirm anzeigen.
  • Seite 84 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 2. Öffnen Sie den Drucker und suchen Sie den Rollenabfallkollektor neben dem Roller. Abbildung 4-67 Rollen- und Abfallkollektor 3. Lösen Sie mit dem 3-mm-Inbusschlüssel die Schrauben, mit denen der Rollenabfallsammler befestigt ist (nicht entfernen).
  • Seite 85 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Setzen Sie nach dem Ersetzen des Abfallkollektors im Drucker die Wartungserinnerung in der Software zurück: 1. Wählen Sie am Assistenten-Bildschirm die Option Preventive Maintenance (Präventive Wartung). 2. Klicken Sie im Startfenster des Assistenten auf Start.
  • Seite 86 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers So testen und optimieren Sie die Druckköpfe: 1. Vorbereiten: ❒ Einweghandschuhe (beliebige saubere, puderfreie Schutzhandschuhe) ❒ 90%-iges Isopropanol (IPA-Isopropylalkohol) oder Ethanol (Ethylalkohol) ❒ mitgelieferte Reinigungstücher oder dergleichen ❒ Lineal für fehlende Düsen ❒...
  • Seite 87 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 5. Fahren Sie wie folgt fort: ❒ Tippen Sie auf Continue with Head optimization (Druckkopfoptimierung fortsetzen), wenn Sie vor Kurzem Druckköpfe gereinigt haben. ❒ Andernfalls tippen Sie auf Run the Routine Cleaning wizard (Assistenten für routinemäßige Reinigung ausführen).
  • Seite 88 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 8. Wenn der Mustertest abgeschlossen ist, entfernen Sie das Blatt aus dem Drucker. 9. Vergewissern Sie sich, dass die Bauplattform geräumt (leer) und die Druckertür geschlossen ist und tippen Sie auf Next (Weiter).
  • Seite 89 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 15. Stellen Sie den Harzbehälter auf die Waage. 16. Stellen Sie sicher, dass sich die Druckköpfe genau über dem Harzbehälter befinden, und tippen Sie auf Next (Weiter). Das Druckmaterial (Harz) wird von jedem Druckkopf aus gespritzt und das dazugehörige Gewicht wird automatisch erfasst.
  • Seite 90 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Abbildung 4-75 Ergebnisse der Kopfoptimierung Fehlerbehebung eines Waagenverbindungsfehlers für die WTC600/POU- Waage: Wenn ein Waagenverbindungsfehler auftritt, überprüfen Sie, ob die Waage mit dem USB-Kabel verbunden ist, und konfigurieren Sie die Waage dann wie folgt: 1.
  • Seite 91 • Die Sichtprüfung zeigt, dass die Oberfläche des Kopfes beschädigt ist und im Düsenbereich abblättert oder Blasen aufweist. Wechseln Sie Druckköpfe nur nach Rücksprache mit einem autorisierten Serviceanbieter von Stratasys aus. Der Head Replacement wizard (Druckkopfaustausch-Assistent) führt Sie durch das Verfahren zum Austausch eines Druckkopfes und konfiguriert Druckerkomponenten so, dass Sie den Austausch durchführen können.
  • Seite 92 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers So tauschen Sie einen Druckkopf aus: 1. Vorbereiten: ❒ Ersatzdruckkopf (Druckköpfe) ❒ Druckkopfabzieher ❒ Installationswerkzeug für den Druckkopftreiber ❒ 90%-iges Isopropanol (IPA-Isopropylalkohol) oder Ethanol (Ethylalkohol) ❒ Einweg-Reinigungshandschuhe (saubere, puderfreie Handschuhe verwenden) ❒...
  • Seite 93 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Wenn die Köpfe abkühlen, erscheint der folgende Bildschirm. Abbildung 4-77 Vorbereitung des Kopfersatzes 5. Tippen Sie zum Vorbereiten des Druckers auf die Abschaltung auf Next (Weiter). 6. Schalten Sie den Netzschalter auf der Rückseite des Druckers aus, nachdem der Schnittstellenbildschirm leer ist.
  • Seite 94 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Entfernen des defekten Kopfes 1. Öffnen Sie die Tür und reinigen Sie die Druckköpfe mit dem Reinigungstuch und Alkohol. Warnung: Elektrische Gefahr Kontakt mit angeschlossenen Stromkreisen könnte zu schwerwiegenden Stromschlägen führen. Machen Sie erst weiter, nachdem Sie den Stromschalter abgeschaltet und das Stromkabel abgezogen haben.
  • Seite 95 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 5. Lösen Sie die Rändelschrauben auf beiden Seiten der Elektronikbaugruppe. 6. Heben Sie die Seite der Elektronikbaugruppe wie gezeigt an, um den Zugriff auf die Druckkopf-Treiberkarten zu ermöglichen. Abbildung 4-81 Elektronikbaugruppe in angehobener Position 7.
  • Seite 96 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 9. Lösen Sie die Riegel, mit denen die Druckkopf-Treiberkarte gesichert ist. Abbildung 4-83 Freigeben der Druckkopf-Treiberkarte 10. Entfernen Sie die Treiberkarte aus der Halterung. 11. Lösen Sie aus dem Inneren der Druckkammer die Befestigungsschrauben auf beiden Seiten des Druckkopfs.
  • Seite 97 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 13. Wenn sich der Druckkopf nicht absenkt oder Sie ihn nicht einfach aus dem Druckblock entfernen können, befestigen Sie den Druckkopfabzieher mit den Schrauben am Kopf und ziehen Sie ihn nach unten.
  • Seite 98 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Installieren des neuen Kopfes 16. Platzieren Sie vier neur (4) O-Ring-Dichtungen im Ersatzkopf (siehe Abbildung 4-87 auf der vorherigen Seite). 17. Legen Sie ein Reinigungstuch auf die Bauplattform und legen Sie den Druckkopf darauf, wie unten gezeigt.
  • Seite 99 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 18. Nehmen Sie das Installationswerkzeug für den Druckkopftreiber und führen Sie es von oben durch die Öffnung im Druckblock ein. Abbildung 4-90 Einsetzen des Installationswerkzeugs für den Druckkopftreiber 19. Befestigen Sie die Treiberkarte in der Druckkammer mit dem Gummiband am Installationswerkzeug.
  • Seite 100 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 20. Während Sie den Druckkopf mit einer Hand halten, ziehen Sie das Installationswerkzeug nach oben, bis die Treiberkarte durch die Öffnung verläuft. Lassen Sie die Treiberkarte am Installationstool angebracht. Abbildung 4-92 Einsetzen des Installationswerkzeugs für den Druckkopftreiber 21.
  • Seite 101 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 22. Ziehen Sie die Befestigungsschrauben an beiden Seiten des Druckkopfes Abbildung 4-94 Sichern des Druckkopfes am Druckblock Wichtig: Ziehen Sie die Befestigungsschrauben nicht mehr als nötig an. Achten Sie darauf, die Oberfläche (Messblende) des Druckkopfes nicht zu beschädigen.
  • Seite 102 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Abbildung 4-96 Halterung für die Treiberkarten 25. Senken Sie die Elektronikbaugruppe ab und ziehen Sie die Rändelschrauben fest, um sie zu sichern. 26. Bringen Sie die Druckerabdeckung an. Fahren Sie nach dem Austausch des Druckkopfes/der Druckköpfe wie folgt fort: 1.
  • Seite 103 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 3. Öffnen und starten Sie den Assistenten zum Ersetzen des Kopfes. Wenn der folgende Bildschirm angezeigt wird, tippen Sie auf Next (Weiter). Abbildung 4-98 Druckkopfersatzphase 2 Der Assistent füllt die Druckköpfe mit Druckmaterial. Mithilfe zusätzlicher Assistenten können Sie dann überprüfen, ob die Druckköpfe...
  • Seite 104 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Überprüfen der Druckgenauigkeit Wenn Probleme mit der Druckgenauigkeit auftreten, wie unten erläutert, können Sie überprüfen, ob der Druckvorgang (in der Druckersoftware) so ausgerichtet ist, dass er genau der Position der installierten Druckköpfe entspricht.
  • Seite 105 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 6. Wenn folgender Bildschirm eingeblendet wird, öffnen Sie den Drucker, und entfernen Sie das Testpapier. Abbildung 4-100 Testdruck abgeschlossen Wenn Sie das Kontrollkästchen zur Bestätigung aktivieren und auf Next (Weiter) tippen, wird der Assistent beendet.
  • Seite 106 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Kalibrieren der Druckkopfgenauigkeit Um eine optimale Druckgenauigkeit zu erreichen, wird der Druckvorgang (in der Druckersoftware) so ausgerichtet, dass er genau der Position der installierten Druckköpfe entspricht. Dies erfolgt mit Hilfe des Druckkopfkalibrierungsassistenten und eines Scanners.
  • Seite 107 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Transparentfolie drucken 2. Wählen Sie auf dem Bildschirm Assistenten Head Calibration (Kalibrierung des Druckkopfes). 3. Klicken Sie im Startfenster des Assistenten auf Start, um zu beginnen. 4. Wählen Sie im folgenden Bildschirm Print transparency for analysis (Transparenz für Analyse drucken).
  • Seite 108 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 6. Wenn der folgende Bildschirm angezeigt wird, öffnen Sie den Drucker und entfernen Sie die Kappe von der Mitte des Ausgabefachs (siehe unten). Legen Sie dann das leere Transparentblatt in den gedruckten Rahmen und befestigen Sie es mit Klebeband.
  • Seite 109 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Scannen der Transparenzen Nachdem Sie das Testmuster auf eine Transparenz gedruckt haben, scannen Sie es. Außerdem scannen Sie die Referenztransparenz (Rastertransparenz). Die Abbildungen in diesem Abschnitt zeigen die Canon CanoScan LiDE 400-Schnittstelle.
  • Seite 110 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 3. Unter dem Reiter Advanced Mode (Fortgeschrittener Modus) öffnen Sie das Menü Favorite Settings (Bevorzugte Einstellungen), und wählen Sie das Druckermodell. Abbildung 4-108 Auswahl der bevorzugten Einstellungen (Muster) 4. Stellen Sie sicher, dass diese Einstellungen wie folgt sind: ❒...
  • Seite 111 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 5. Legen Sie die Transparenz des Testmusters mit der Vorderseite nach oben auf die Scannerplatte, sodass sich der Pfeil auf der Transparenz in der Nähe des Pfeils auf dem Scanner befindet (in der unteren linken Ecke).
  • Seite 112 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 9. Passen Sie mit dem Cursor den Beschneidungsrahmen (Scanbereich) so an, dass der Bereich jenseits der Transparenz nicht gescannt wird. Stellen Sie sicher, dass sich der gesamte Bereich der Transparenz in dem zu scannenden Bereich befindet.
  • Seite 113 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Wichtig: Achten Sie darauf, die weiße Plastikfolie im A4-Format direkt über der Transparentfolie und nicht von der Seite zu platzieren. Dies verhindert eine Beschädigung der darauf gedruckten Tropfen. 15. Schließen Sie die Scannerabdeckung.
  • Seite 114 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Transparenzen analysieren Nach dem Scannen des Testmusters und des Referenzgitters werden diese von GrabCAD Print analysiert und Kalibrierungsparameter werden berechnet. Transparenzen analysieren: 1. Öffnen Sie GrabCAD Print und klicken Sie auf den Namen des aktuellen Druckers, um die Liste Select a Printer (Einen Drucker wählen) zu öffnen.
  • Seite 115 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 2. Klicken Sie auf das Symbol Printer Details (Druckerdetails) für Ihren Drucker, um das Fenster mit den Druckereigenschaften zu öffnen. Abbildung 4-116 Öffnen des Druckereigenschaftenbereichs Abbildung 4-117 Bereich mit den Druckereigenschaften DOC-09270_DE Rev.
  • Seite 116 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 3. Klicken Sie auf Settings (Einstellungen) (oben), um das Fenster Settings (Einstellungen) (unten) zu öffnen. Abbildung 4-118 Einstellungsbereich 4. Klicken Sie auf Browse Grid Image (Rasterbild durchsuchen) und Browse Pattern Image (Musterbild durchsuchen), um diese Dateien zu importieren.
  • Seite 117 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Anwenden der neuen Parameter 1. Wählen Sie am Drucker Head Calibration (Druckkopfkalibrierung), um den Assistenten erneut zu öffnen. 2. Klicken Sie im Startfenster des Assistenten auf Start. 3. Wählen Sie im folgenden Bildschirm Load calibration parameters (Kalibrierungsparameter laden).
  • Seite 118 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 4. Wählen Sie im folgenden Bildschirm Load the calibration parameters from GrabCAD Print (Laden der Kalibrierungsparameter aus GrabCAD Print.). Hinweis: Wenn der Drucker und der GrabCAD-Client nicht über das gleiche Netzwerk verbunden sind, wählen Sie Load the calibration parameters previously saved (Zuvor gespeicherten Kalibrierungsparameter laden).
  • Seite 119 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 4. Starten Sie den Assistenten zur Druckkopfkalibrierung. 5. Wählen Sie im folgenden Bildschirm Load calibration parameters (Kalibrierungsparameter laden). Abbildung 4-122 Auswahl des Prozesses im Assistenten 6. Wählen Sie eine Quelle, ein USB-Laufwerk oder einen Netzwerkordner.
  • Seite 120 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 7. Wählen Sie die Datei Parameters.csv und tippen Sie auf Laden. Abbildung 4-124 Auswahl der Kalibrierungsdatei Die neuen Kalibrierungsparameter werden auf die Druckersoftware angewendet. Schmieren der Z-Achsen-Schraube Die Z-Achsen-Leitschraube sollte alle drei Monate mit etwas Maschinenfett geschmiert werden.
  • Seite 121 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 4. Drücken Sie eine erbsengroße Menge Fett auf Ihren Finger und verteilen Sie sie auf der Z-Achsen-Schraube in der Nähe der Bauplattform. Abbildung 4-125 Rollen- und Abfallkollektor Wenn die Bauplattform während des normalen Druckerbetriebs angehoben und abgesenkt wird, verteilt sich das Fett über die Länge der Z-...
  • Seite 122 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Kalibrierung der Gewichtssensoren Sensoren messen das Gewicht der Materialkartuschen und des Abfallbehälters im Drucker. Zur Vermeidung von Materialvergeudung muss die Genauigkeit der Gewichtsbestimmung von Zeit zu Zeit überprüft werden. Es wird empfohlen, dass Sie den Assistenten zur Kalibrierung der Gewichtssensoren alle sechs Monate für alle Kartuschensteckplätze...
  • Seite 123 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Austauschen des Abfallbehälters Der Abfallbehälter enthält teilweise ausgehärtetes Polymermaterial, das im Betrieb und bei der Wartung des Druckers anfällt. Aus Gründen der Sicherheit und des Umweltschutzes wird dieses Material in einem besonderen, auslaufsicheren Einwegbehälter aufbewahrt.
  • Seite 124 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers So tauschen Sie den Abfallbehälter aus: 1. Öffnen Sie den Materialeinschub. Der Abfallbehälter ist die Box am Boden des Schranks. Abbildung 4-128 Zugang zum Abfallbehälter 2. Ziehen Sie den Abfallbehälter vorsichtig aus dem Drucker heraus.
  • Seite 125 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers 4. Schrauben Sie die Kappe der Abfallentleerungsleitung ab, und schrauben Sie sie auf den neuen Behälter. Wichtig: Halten Sie den Abfallbeutel mit einer Hand fest, während Sie den Abfallschlauch anschließen. Anderenfalls könnte der Beutel verdreht werden und der Abfallfluss könnte behindert werden.
  • Seite 126 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Reinigung der Außenklappen Die lackierten äußeren Plastikwände der Drucker weisen eine haltbare Oberfläche auf und bieten ausgezeichnete chemische Beständigkeit gegen normale Reinigungsmittel. Befolgen Sie bei der Reinigung dieser Druckerteile die folgenden Empfehlungen.
  • Seite 127 Stratasys J5-Serie Bedienerhandbuch 4 Bedienung und Wartung des Druckers Verwenden Sie keine Papiertücher, da diese Kratzspuren verursachen können. 4. Befeuchten Sie die Oberfläche gründlich mit dem Tuch. Nicht abwischen! 5. Spülen Sie das Tuch mit klarem Wasser. 6. Absorbieren Sie die Lösung von der Acryloberfläche mit dem Tuch, ohne Druck auszuüben.
  • Seite 128 Handhabung der Modelle Entfernen von 3D-Drucken nach dem Druck Entfernen des Stützmaterials TrueDent-Stützmaterials entfernen (nur J5 DentaJet) WSS150-Stützmaterial entfernen (nur J55 Prime und J5 MediJet) SUP710-/SUP711-Stützmaterial entfernen SUP710-/SUP711-Stützmaterial von Hand entfernen SUP710-/SUP711-Stützmaterial mit Wasserdruck entfernen SUP710-/SUP711- -Stützmaterial mit Natronlauge entfernen Nachdruckbehandlung Photobleaching für transparente 3D-Drucke Aufbewahrung von 3D-Drucken...
  • Seite 129 Stratasys J5-Serie Bedienerhandbuch 5 Handhabung der Modelle Entfernen von 3D-Drucken nach dem Druck Wenn der Druckvorgang abgeschlossen ist, sollten Sie die 3D-Drucke so weit wie möglich abkühlen lassen, bevor Sie sie anfassen. Wenn keine zusätzlichen 3D-Drucke auf dem Drucker hergestellt werden müssen, sollten Sie die gedruckten 3D-Drucke bei geschlossener Abdeckung möglichst lange...
  • Seite 130 5 Handhabung der Modelle Für spezielle Druckanwendungen, lesen Sie bitte die Dokumente im Stratasys Support Center oder wenden Sie sich an einen Stratasys 3D- Druckexperten. Die folgenden Arten von Stützmaterial sind verfügbar: • TrueDent, ein biokompatibles Stützmaterial für Dentalgeräte (nur J5 DentaJet).
  • Seite 131 Informationen zu einem geeigneten Geschirrspüler finden Sie im Dokument „WSS150 Best Practice“. • Die in Wasser gelöste Lösung von WSS150 kann mit dem Verfestigungspulver Stratasys L2S (Liquid to Solid) verfestigt werden. Ausführliche Anweisungen zur Abfallbehandlung und zum Verfestigungsprozess des WSS150-Abwassers finden Sie unter „WSS150- Abwasserverarbeitung und -handhabung mit L2S“.
  • Seite 132 Bei den meisten 3D-Drucken entfernt man das Stützmaterial am besten mit einem Hochdruck-Wasserstrahl. Ein geeignetes System ist die Objet- WaterJet-Reinigungseinheit. Dieses Gerät wird von Stratasys vertrieben. Abbildung 5-1 Objet WaterJet-Reinigungseinheit Um ein Modell mit diesem System zu reinigen, richten Sie den 3D-Druck und den Wasserstrahl mit den integrierten wasserdichten Eingriffärmeln aus.
  • Seite 133 Drucken intensivem Licht ausgesetzt. Methoden und Anweisungen zum Photobleichen sind in den Best Practices für das jeweilige klare Material beschrieben. Diese sind auf der Seite Transparente Materialien im Stratasys Support Center verfügbar. Siehe die Best Practices für: VeroClear RGD810 VeroUltra ClearS RGD821 DOC-09270_DE Rev.
  • Seite 134 Stratasys J5-Serie Bedienerhandbuch 5 Handhabung der Modelle Aufbewahrung von 3D-Drucken 3D-Drucke härten beim Drucken aus und sind danach lange Zeit sicher und stabil. Zur Vermeidung von Deformationen sind jedoch angemessene Lagerbedingungen erforderlich. • Bewahren Sie 3D-Drucke bei Raumtemperatur und in einer Umgebung mit geringer Luftfeuchtigkeit auf.
