Objet1000 PlusBedienerhandbuch
9. Benutzen Sie in jeder Zeilenspalte ein Vergrößerungsglas oder eine Lupe,
DOC-06810 Rev. C

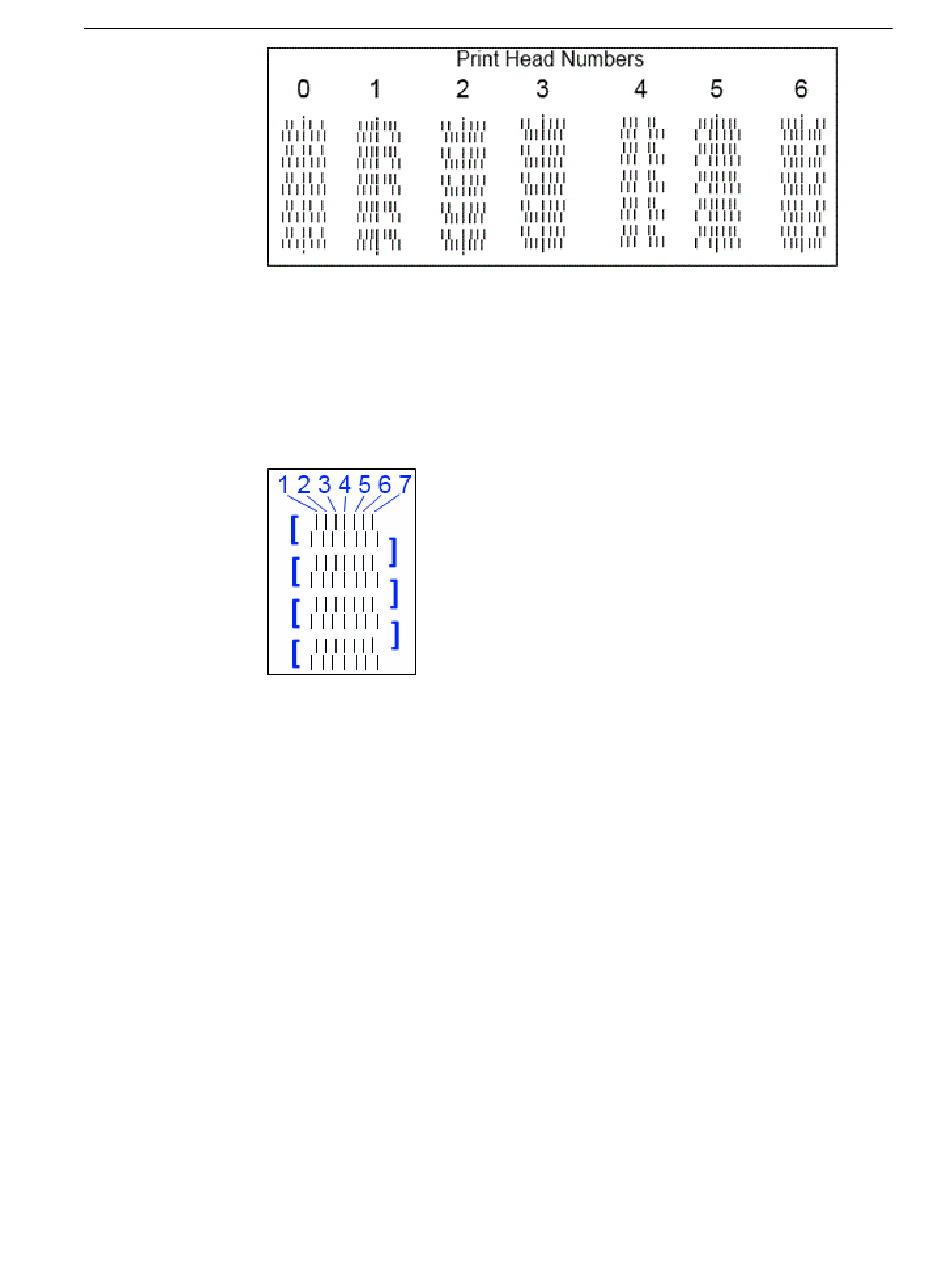

Abbildung 6-46 Ausdruckbeispiel Druckkopfausrichtungstest
Hinweis: Für den Kopf H7 gibt es keine Spalte, da seine Ausrichtung als
Referenz zum Ausrichten der anderen Köpfe verwendet wird.
um die Ausrichtung der paarweise hintereinander gedruckten Reihen auf
der Transparentfolie zu überprüfen.
Abbildung 6-47 Vergleichen der Reihen von Ausrichtungslinien
Hinweis: Welche Linienpaare Sie prüfen, spielt keine Rolle, da alle von
demselben Kopf gedruckt wurden. Wählen Sie zur Überprüfung zwei deutlich
gedruckte Linien aus. (Da einige Düsen möglicherweise nicht klar drucken,
müssen Sie mehrere Linienpaare überprüfen, um die Ausrichtung der Linien
richtig vergleichen zu können.)
Die optimale Kopfausrichtung ist erreicht, wenn die vierten Linien in der
oberen und unteren Reihe ausgerichtet sind, wie in Abbildung 6-47
gezeigt. In dem abgebildeten Beispiel ist keine Ausrichtung erforderlich.
Wenn andere Linien der Gruppe ausgerichtet sind, müssen Sie die
Ausrichtung des entsprechenden Kopfes ändern – und zwar in den
nächsten Assistentenfenstern.
6 Bedienung und Wartung des Druckers
6-46
