5.

Messereinstellung

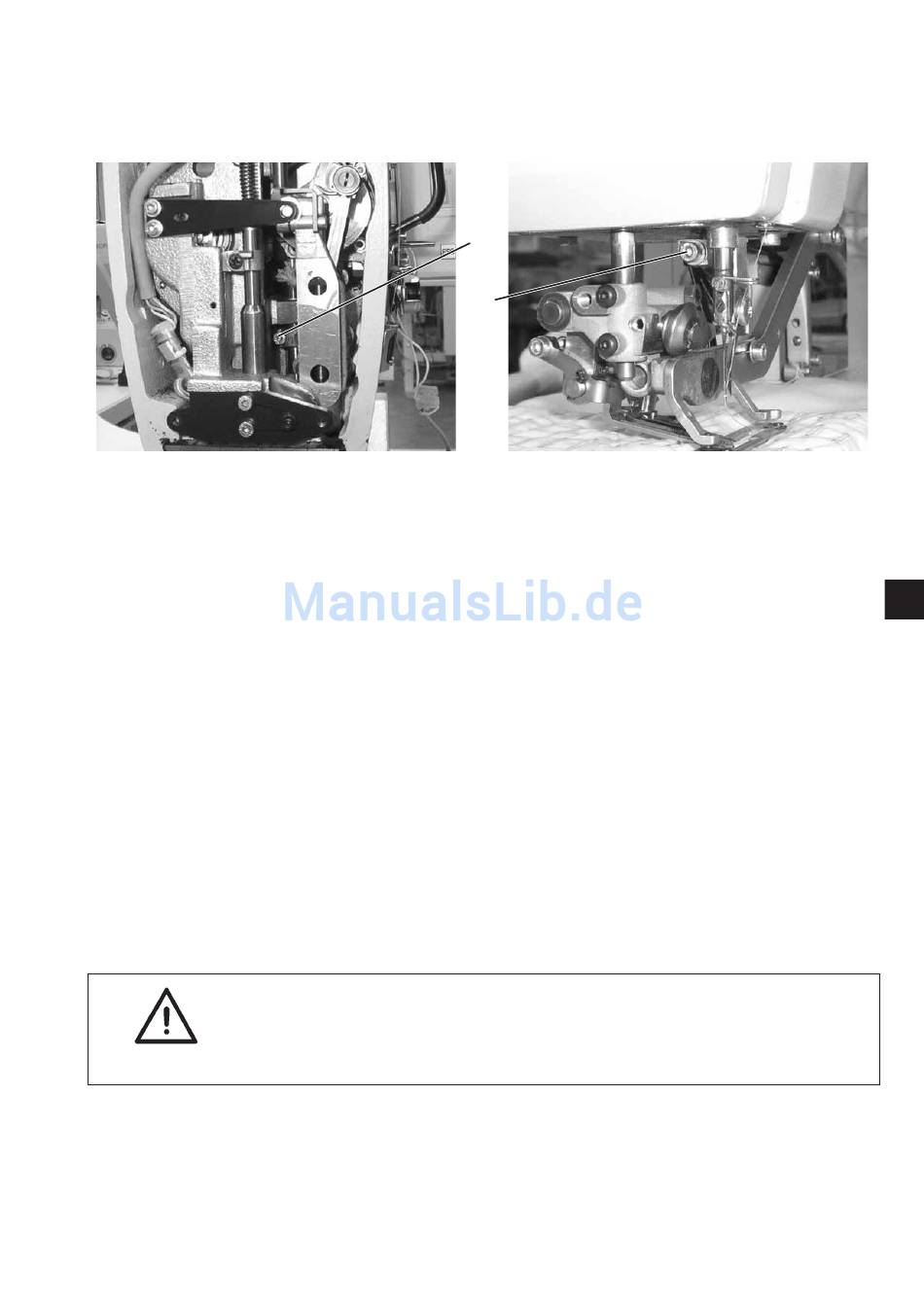

5.1 Messer ausrichten und Messerhöhe einstellen
1
2
Regel:
Das Messer soll mittig in den Einstichschlitz einstechen.
Das Messer soll während des Aufschneidens im oberen Totpunkt
0,2mm in den Messerschlitz eingetaucht bleiben.
Einstellung:
–
Messer ausbauen.
–
Über Parameter T3.1.1 Ausgänge des Untermenüs Multitest den
Messerblock herunterfahren
–
Schraube 2 lösen.
–
Messer in den Einstichschlitz stecken, das Messer gegen den
Messerhalter drücken und den Messerhalter so weit verschieben,
bis das Messer mittig im Einstichschlitz steht.
–
Schraube 2 festdrehen und Messer einbauen.
Einstellung Messerhöhe:
–
Schraube 1 lösen.
–
Messerhöhe so einstellen, dass das eingeschaltete Messer im
oberen Totpunkt der Messerhubbewegung 0,2mm in den
Einstichschlitz eingetaucht bleibt.
–
Schraube 1 festdrehen.
ACHTUNG!
Bei der Höheneinstellung darf der Messerhalter nicht verdreht werden.
Das Messer muss parallel in den Stichschlitz einstechen.
Nach der Höheneinstellung den Einstich des Messers überprüfen.
3
