5 Wartung

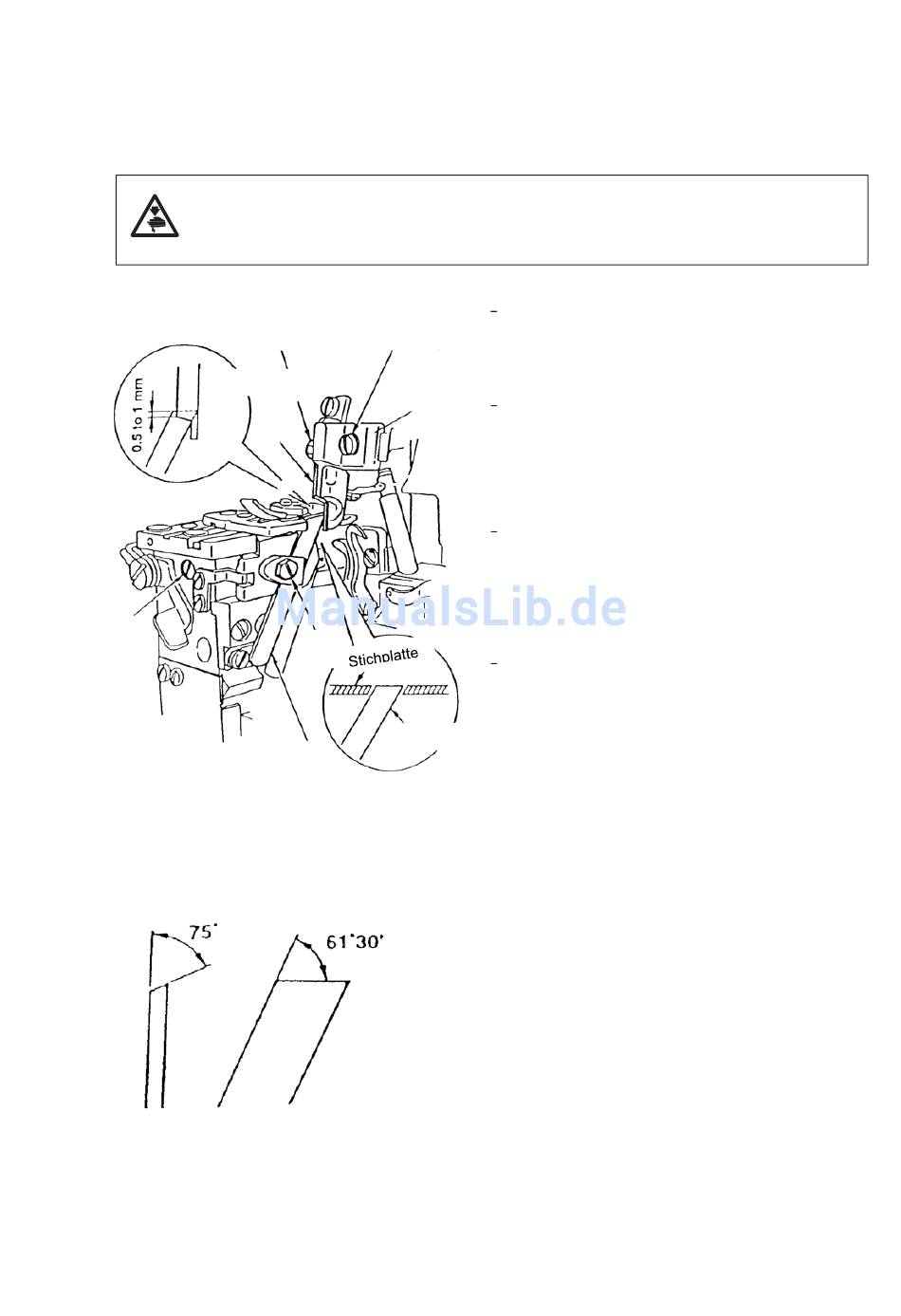

5.1 Messer und Überwendlichbreite einstellen
WARNUNG
Um mögliche Verletzungen durch einen plötzlichen Start der Maschine auszuschließen,
die folgende Arbeit erst durchführen, nachdem der Strom ausgeschaltet worden und
der Motor ganz zum Stillstand gekommen ist.
Obermesser
5
4
6
6
3
2
Untermesser
1
Höhe des Untermessers
Die Stellschraube (2) lösen, und die Höhe des
Untermessers (1) so einstellen, dass dessen
Kante mit der Stichplattenoberfläche bündig ist.
Höhe des Obermessers
Die Stellschraube (4) lösen und die Einstellung
So durchführen, dass das Oberesser (3) das
Untermesser (1) um 0,5 bis 1 mm überlappt, wenn
sich das Obermesser (3) in seiner tiefsten Position
befindet.
Überwendlichbreite
Überwendlichbreiten zwischen 1,6 bis 6,4 mm
können durch Wechseln von Teilen oder durch
den Gebrauch von Unterklasse-Modellen erzielt
werden (die Überwendlichbreite wird etwas
größer als die Messerschnittbreite).
Ändern der Überwendlichbreite:
Die Stellschraube (5) lösen, das Untermesser (!)
nach links drücken und sichern.
Die Stellschraube (6) lösen, das Obermsser (3)
bedarfsgemäß bewegen und sichern.
Das Obermsser zur Tiefstposition absenken und
die Stellschraube (5) lösen. Die Stellschraube (5)
anziehen,
wenn
das
Obermesser in Berührung kommt.
(VORSICHT)
Vor
Betätigung
Stellschraube (5) anziehen.
Nach vollständiger Einstellung einen Faden von
den Messern durchschneiden lassen, um ihre
Schärfe zu prüfen.
Nachschärfen des Untermessers
Wenn das Untermesser stumpf geworden ist,
es wie in der Abbildung links gezeigt
nachschärfen.
Untermesser
mit
der
Maschine
unbedingt
dem
10
