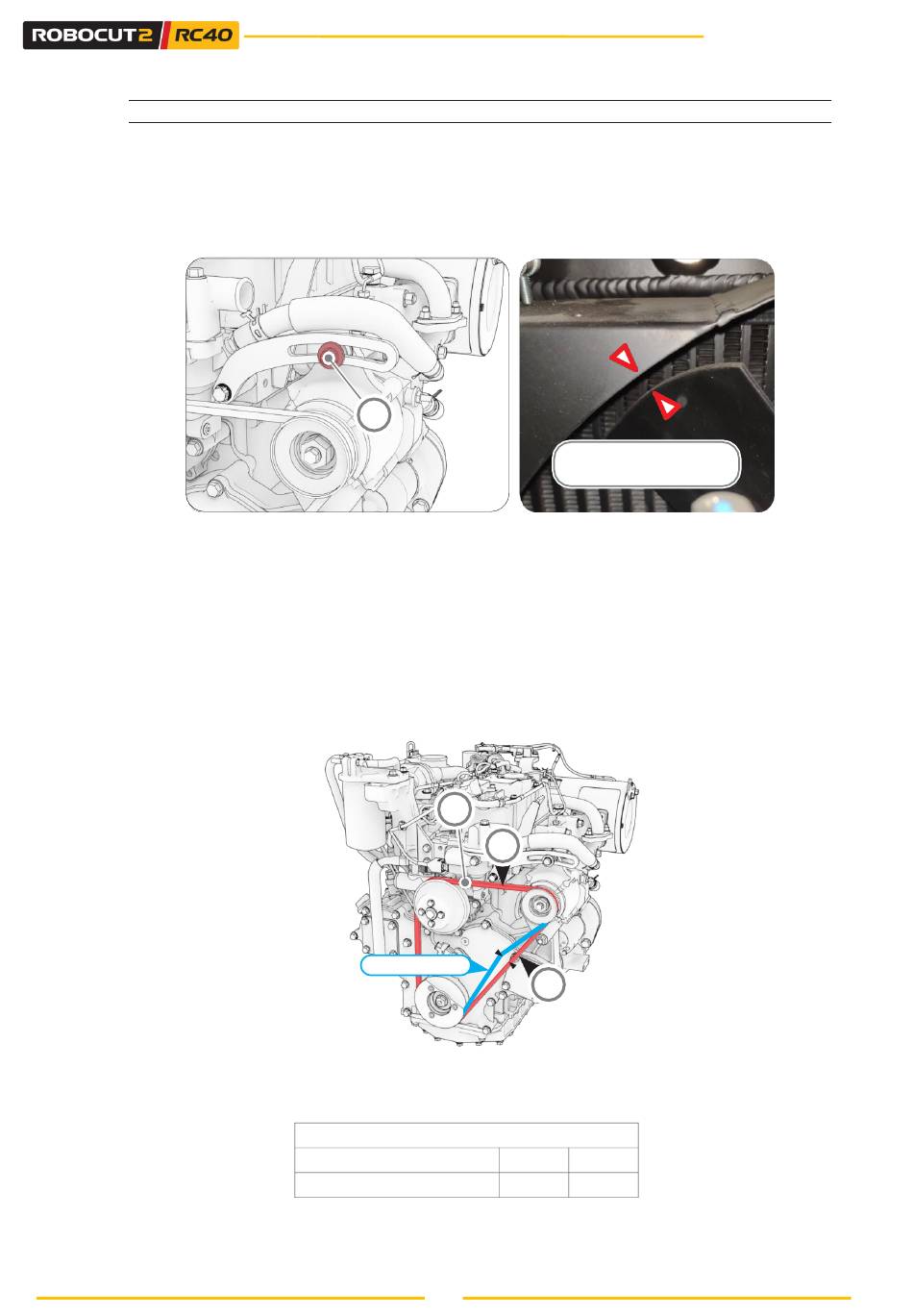

9.8.2 - AUSWECHSELN DES KEILRIEMENS

Um den Zahnriemen zu wechseln, gehen Sie wie folgt vor:
1. Schalten Sie die Maschine aus.
2. Öffnen Sie die rechte Motorhaube mit dem entsprechenden Schraubenschlüssel, der mit der
Maschine geliefert wurde.
3. Lösen Sie die Einstellschrauben (B) mit einem 12 mm-Schraubenschlüssel;
4. Entfernen Sie den alten Riemen, indem Sie ihn zwischen den umkehrbaren
Lüfterflügeln und der Kühlerabdeckung hindurchführen;
5. Legen Sie den neuen Riemen ein, indem Sie ihn zwischen den umkehrbaren Lüfterflügeln
und der Kühlerabdeckung hindurchführen. Legen Sie den Riemen auf die drei
Riemenscheiben;
6. Bewegen Sie die Lichtmaschine mit einem Hebel, um den Riemen zu spannen;
7. Schrauben (B) mit einem Drehmoment von 23 Nm anziehen und festziehen,
8. Prüfen Sie die Riemenspannung (A): Drücken Sie den Riemen mit einer Kraft von
98 Nm in einen der angegebenen Punkte (X) oder (Y);
Die korrekte Ablenkung des neuen Riemens an jeder Position ist:
9. Lassen Sie den Motor für ca. 10 Minuten laufen und schalten Sie ihn dann aus;
B
A
X
Ablenkung
Spannung des NEUEN Riemens
Position
Auslenkung (mm)
106
FÜHREN SIE DEN RIEMEN
DURCH DIESEN ZWISCHENRAUM
Y
X Y
5–8 8–12
