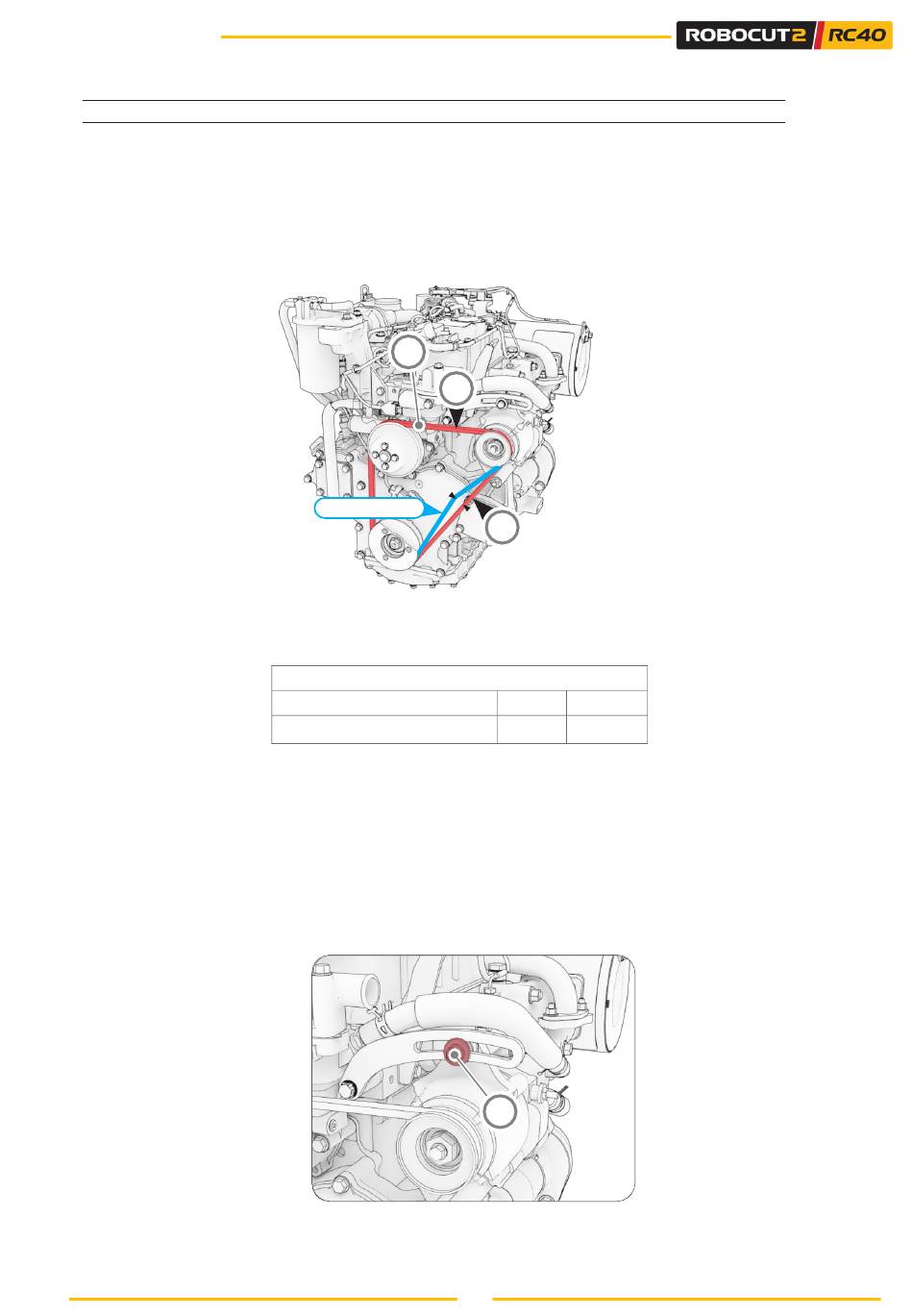

9.8.1 - KEILRIEMENINSPEKTION/SPANNUNG

Um die Spannung des Keilriemens zu prüfen, gehen Sie wie folgt vor:
1. Schalten Sie die Maschine aus.
2. Öffnen Sie die rechte Motorhaube mit dem entsprechenden Schraubenschlüssel, der mit der Maschine
geliefert wurde.
3. Prüfen Sie die Riemenspannung (A): Drücken Sie den Riemen mit einer Kraft von
98 Nm in einen der angegebenen Punkte (X) oder (Y);
Die korrekte Ablenkung an jeder Position ist:
"Verwendeter Riemen" bezieht sich auf einen Riemen, der bei laufendem Motor für 10 Minuten oder länger
verwendet wurde.
4. Wenn die Riemenspannung korrekt ist, fahren Sie mit Schritt 8 des folgenden Abschnitts
fort; wenn nicht, fahren Sie mit dem nächsten Schritt fort;
5. Lösen Sie die Einstellschrauben (B) mit einem 12 mm-Schraubenschlüssel;
6. Bewegen Sie die Lichtmaschine mit dem Hebel und spannen Sie dann den Riemen;
7. Schrauben (B) mit einem Drehmoment von 23 Nm anziehen und festziehen,
8. Schließen Sie die rechte Motorhaube.
A
X
Ablenkung
Spannung des VERWENDETEN Riemens
Position
Auslenkung (mm)
105
Y
X Y
7–10 10–14
B
