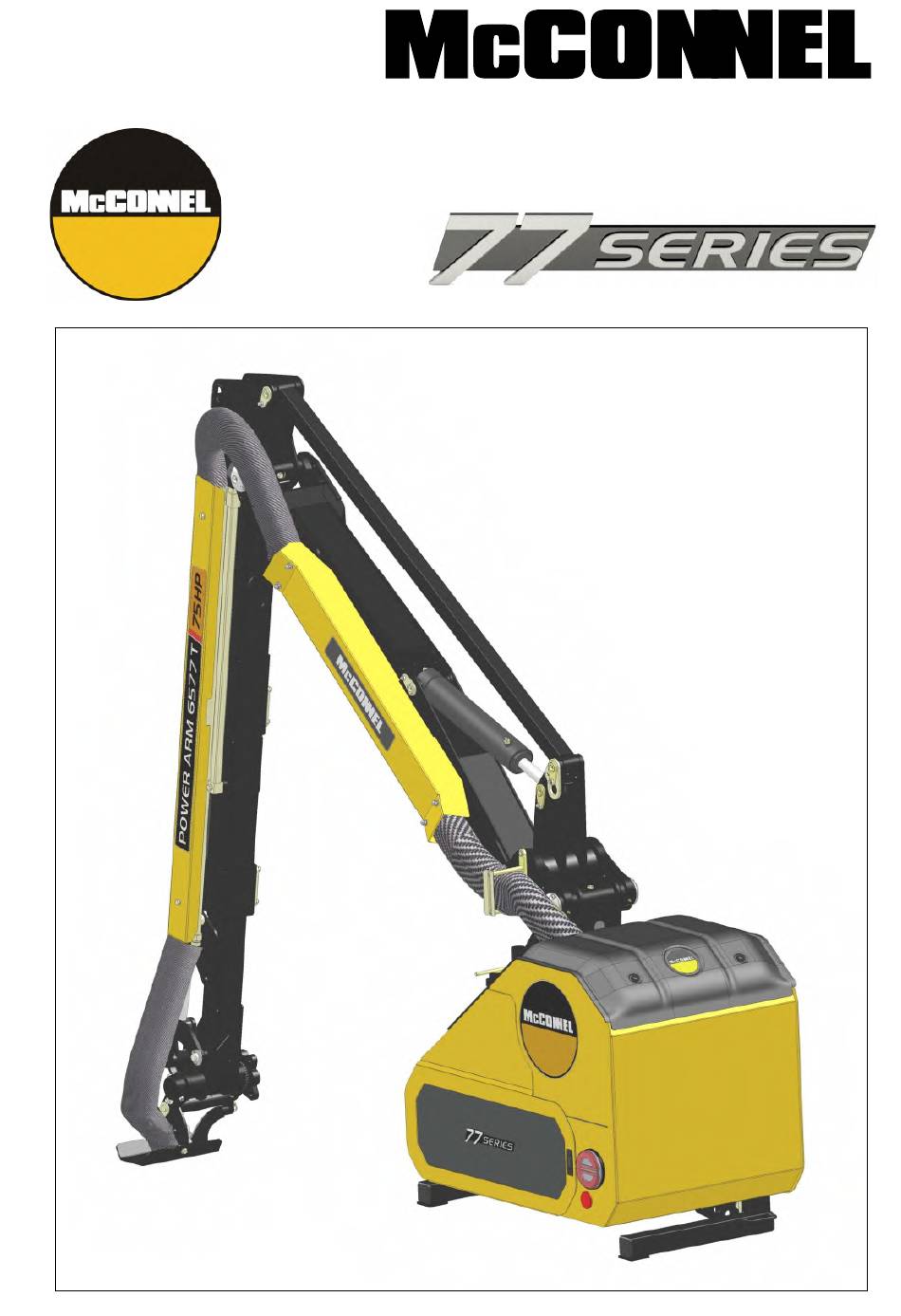

- Seite 1 Publcatie 1057 mei 2023 Onderdeelnr. 24215.57 Revisie: CONTRACTOR-SERIE HEGGENSCHAAR PA5577 – PA7077 Range (70/85PK) Modellen: Standaard arm / VFR-arm / Tele arm Gebruikershandleiding...
- Seite 2 Händler Garantie Informationen & Registrierungsbestätigung Es ist unbedingt erforderlich, dass der verkaufende Händler diese Maschine vor der Auslieferung an den Endbenutzer bei McConnel Limited registriert. Andernfalls kann die Gültigkeit der Maschinengarantie beeinträchtigt werden. Maschinen registrieren; Melden Sie sich bei https://my.mcconnel.com an und wählen Sie "Maschinenregistrierung"...
-
Seite 4: Garantiebestimmungen
Ersterwerber. Für den Motor gilt die Gewährleistung des Motorherstellers. 1.02. Für alle von der McConnel Ltd. gelieferten und von dem Kunden erworbenen Ersatzteile gilt ab dem Verkaufsdatum an den Ersterwerber eine Gewährleistung von 6 Monaten in Bezug auf Material- und Verarbeitungsfehler. - Seite 5 Sicherheitsmängel, kann die McConnel Ltd. keinesfalls haftbar gemacht werden. RECHTSMITTEL UND VERFAHREN 2.01. Die Garantie tritt erst in Kraft, wenn der Händler die Maschine über die McConnel Ltd. Internetseite registriert und dies dem Käufer durch Ausfüllen der Garantie-Registrierung bestätigt hat.
- Seite 6 3.02. Die McConnel Ltd. gibt keine Garantie in Bezug auf Konstruktion/Gestaltung, die Leistungsfähigkeit, die Leistung oder die Gebrauchsfähigkeit der Waren. 3.03. Außer wie hier beschrieben, übernimmt die McConnel Ltd. keine Haftung oder Verantwortung gegenüber dem Käufer oder anderen Personen oder Einrichtungen in Bezug auf irgendeine Haftung, einschließlich für Verluste oder Schäden, die direkt oder indirekt durch die Waren verursacht oder...
-
Seite 8: Lesen Sie Immer Zuerst Dieses Buch
England Telefon: +44 (0)1584 873131 www.mcconnel.com Für beste Leistung… VERWENDEN SIE NUR ORIGINAL-ERSATZTEILE VON McCONNEL Um sicher zu sein, dass Sie die neuesten Designverbesserungen erhalten, kaufen Sie Ihr „Original-Ersatzteile“ vom „Erstausrüster“ Bestellen Sie über Ihren Händler oder Fachhändler ERLÄUTERUNG ZUR LAUTSTÄRKE Die tägliche persönliche Lärmbelastung dieser Maschine, gemessen am Ohr des Betreibers, liegt... -
Seite 10: Inhaltsverzeichnis
INHALTSVERZEICHNIS Allgemeine Informationen Eigenschaften Sicherheitsinformationen Traktoranforderungen Fahrzeug-/Traktor Vorbereitung Anlieferung und Vorbefestigung Achsmontage Anbau Anbau der Maschine Stabilizer Gelenkwelleninstallation Schlegelkopf Befestigung Hydraulik Öl Bedienungssysteme Installation der Bediener Steuerungseinheiten Anlaufen-Verfahren Notstopp Abbau vom Traktor Lagerung Bedienung Neue Maschinenallgemeine Vorsichtsmaßnahmen Anfahrsicherung Hydraulische Auslegerdrehung VFR Arme Vorsicht Beim Betrieb Transportstellung Transportposition... -
Seite 12: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Lesen Sie diese Anleitung vor der Montage oder Benutzung der Maschine. Falls Zweifel auftreten, kontaktieren Sie bitte immer die McConnel Service Abteilung. Diese Betriebsanleitung ist eine wesentliche Hilfe für den erfolgreichen und sicheren Betrieb der Maschine und enthält wichtige Hinweise, den Maschine sachgerecht und wirtschaftlich zu betreiben. -
Seite 13: Eigenschaften
EIGENSCHAFTEN PA5577-70, PA5577-85, PA5577VFR-70, PA5577VFR-85, PA6077-70, PA6077-85, PA6077VFR-70, PA6077VFR-85, PA6577VFR-70, PA6577VFR-85, PA6577T-70, PA7077T-70 & PA7077T-85 Gestänge montiert Wahlweise rechts- oder linksschneidend Hinten montiert Gusseisen Getriebe. Bedienerschutz. Hydraulische Abreißsicherung 108° angetriebener Schwenkbereich Drehstifte mit großem Durchmesser ... -
Seite 14: Sicherheitsinformationen
SICHERHEITSTEIL SICHERHEITSINFORMATION Lesen Sie das Handbuch, bevor Sie die Maschine verwenden Diese Maschine hat das Potenzial sehr gefährlich zu sein - in falschen Händen kann die Maschine tödlich sein oder verstümmeln; daher ist es zwingend erforderlich, dass der Eigner und der Nutzer der Maschine den folgenden Teil liest und versteht um sich der bestehenden oder eventuellen Gefahren vollkommen bewusst zu werden und dies bei der Benutzung oder Bedienung der Maschine beachten. - Seite 15 BEVOR SIE DIE MASCHINE BENUTZEN MÜSSEN SIE: ▲ Sicherstellen, dass Sie alle Teile der Bedienungsanleitung gelesen haben. ▲ Sicherstellen, dass der Bediener der Maschine ausreichend geschult wurde oder wird. ▲ Sicherstellen, dass der Bediener mit der Bedienungsanleitung ausgestattet ist und diese gelesen hat.
- Seite 16 Es kann nicht genug betont werden, welche Gefahr diese Leistungsfähigkeit mit sich bringt, weshalb es lebenswichtig ist, dass sich der Bediener der Maschine vollkommen bewusst ist, welche maximale Höhe und Reichweite die Maschine hat und mit dem Mindestsicherheitsabstand bei der Arbeit in der Nähe von Überlandleitungen vollkommen vertraut ist.
- Seite 17 Maschine sicher und effizient zu bedienen, bevor angefangen wird auf öffentlichen Plätzen zu arbeiten. Wir empfehlen, dass der zukünftige Bediener der Maschine hierfür Gebrauch von einschlägigen Schulungen macht, die durch Landwirtschaftliche Schulen, McConnel Händler oder Vertreter ausgeführt werden. Arbeiten in öffentlichen Bereichen Bei der Arbeit in öffentlichen Bereichen, wie zum Beispiel am Straßenrand, muss auf...
- Seite 18 Eventualitäten, die während der Bedienung dieser Maschine auftreten könnten, unter den verschiedensten Umständen, vorherzusagen. Keine Beratung, die hier gegeben ist kann den "gesunden Menschenverstand" und das "vollständige Bewusstsein" zu jeder Zeit ersetzen, sondern es ist ein langer Weg zur sicheren Nutzung Ihrer McConnel Maschine.
-
Seite 19: Sicherheits- Und Informationsaufkleber (Verstell-Ausleger)
SICHERHEITS- UND INFORMATIONSAUFKLEBER (Verstell-Ausleger) Maschinen mit Verstell-Ausleger sind mit Sicherheits- und Informationsaufklebern versehen, die vor Gefahren warnen sowie Hinweise für den Betrieb und den Schutz der Maschine enthalten. Die Bediener müssen die Aufkleber verstehen und alle Warnungen beachten. Achten Sie darauf, dass sich die Aufkleber in einem guten Zustand bleiben und ersetzen Sie sie sofort, wenn sie beschädigt werden oder verlorengehen. -
Seite 20: Sicherheits- Und Informationsaufkleber (Schlegelköpfe)
Setzen Sie die Maschine sofort still, wenn Personen näher an die Maschine herankommen. Einzelheiten finden Sie im Abschnitt über die Höheneinstellung der vorderen Haube. 10. Wichtig! Hinweis für Ersatzteile: Verwenden Sie aus Gründen der Sicherheit und Leistung ausschließlich Originals McConnel-Ersatzteile. -
Seite 21: Traktoranforderungen
TRAKTOR ANFORDERUNGEN Minimales Traktor Gewicht - Inklusive Ballastgewicht, wenn notwendig: PA5577 / PA6077 Standardarm modellen ........4000kg PA5577 / PA6077 / PA6577 VFR-Arm-modellen ......4500kg PA6577 Telearm-modellen ............4500kg PA7077 Telearm-modellen ............5000kg Minimale Leistungsanforderungen: Alle Modellen … 100 PS Aufhängung: Kategorie 2 Gelenkwellen Schaft:... -
Seite 22: Fahrzeug-/Traktor Vorbereitung
FAHRZEUG / TRAKTOR VORBEREITUNG Wir empfehlen Fahrzeuge mit Kabinen, die mit Sicherheitsglas und Drahtgeflecht ausgestattet sind. Den Bedienerschutz (Teil Nr. 73 13 324) mit Hilfe der Haken montieren. Formen Sie das Drahtgeflecht, um alle empfindlichen Bereiche zu schützen. Der Fahrer muss durch das Drahtgeflecht oder das Sicherheitsglas gucken, wenn er, egal in welcher Position, auf den Mähkopf guckt, es sei denn der Fahrzeug- oder Kabinenhersteller kann belegen, dass der... -
Seite 23: Lieferung Und Erste Montage (Händler Hinweis)
LIEFERUNG UND ERSTE MONTAGE (HÄNDLER HINWEIS) Lieferung Die Maschine wird, in einem teilweise demontierten Zustand mit Transportriemen gesichert, geliefert. Wählen Sie einen festen und ebenen Untergrund, auf dem die Maschine, bevor Sie den Riemen und andere lose Gegenstände lösen. Umgang mit der Maschine Die Handhabung der Maschine sollte immer mit einer geeigneten Überkopf- Hebevorrichtung mit einer sicheren Mindesttragfähigkeit über das maximale Gewicht der Maschine hinaus erfolgen. - Seite 24 Postlieferung Montage Für einen kompakten Versand wird die Maschine mit abmontiertem Arm zum Kipper und eingefahrenen Stützen geliefert- diese Elemente müssen vor der ersten Installation der Maschine am Traktor korrekt folgendermaßen montiert werden: Standstützen Heben Sie die Maschine mit einem geeigneter Hubeinrichtung.
-
Seite 25: Achsmontage Anbau
ACHSMONTAGE ANBAU Typisches Achsmontage Set Siehe separates Anbaublatt für den korrekten Anbau an den entsprechenden Traktor Schrauben Sie die Achsplatte entweder 1.0 m oder 1.1 m getrennt an die Traktorachse- dadurch kann es erforderlich sein, die Stabilisator Ketten und/ oder die unterstützenden Kolbenhalterungen abzubauen, in diesem Fall ersetzt die Achsplatte die Halterungsfunktion. - Seite 26 STANDARD-TYP ACHSBÜGEL Bringen Sie die Achsbefestigungsarme am Hauptrahmen an und befestigen Sie sie mit den richtigen mitgelieferten Muttern und Schrauben. Ziehen Sie die Muttern fest, wenn die richtige Lochposition ausgewählt wurde - siehe unten für Einzelheiten zur Auswahl der Befestigungslöcher. Mit dem Rahmen in der vertikalen Position;...
-
Seite 27: Anbau Der Maschine
ANBAU DER MASCHINE – Achs- Montierte Maschinen Fahren Sie den Traktor voll an die Maschine und verbinden Sie die Unterlenker mit der Maschine. Manövrieren Sie den Traktor bis beide Unterlenkerstifte vertikal sind. Die Liftvorrichtung kann jetzt entfernt werden. Heben Sie die Maschine mit der Traktoraufhängung nur so weit an, dass die Achsanbringung vollständig verriegelt werden kann. - Seite 28 Heben Sie die Maschine mit den Traktorarmen, bis der Rahmen vertikal ist. Bauen Sie den Oberlenker an Senken Sie die Traktorlenkerarme, um das Gewicht auf das Oberlenker zu übertragen - senken Sie sie nicht vollständig ab. Zum Schutz der oberen Verbindungspunkte sollten 20% der Maschinenmasse vom unteren Gestänge getragen werden.
- Seite 29 Bringen Sie die Gelenkwelle in Position. Bringen Sie die Ketten an, so dass der Schutz vom Rotieren abgehalten wird. Bringen Sie die Steuerung in der Kabine an. Heben Sie die Stützen in die Arbeitsposition an und sichern Sie sie- siehe Zeichnung rechts.
-
Seite 30: Stabilizer
Ort, wenn es nicht in Gebrauch ist. Stabilisator Zungen McConnel Bolzen auf Stabilisator Zungen gibt es in verschiedenen Ausführungen für unterschiedliche Marken und Modelle von Traktoren und sind reversibel, um für eine größere Variation der Traktorgestänge Designs zubringen; siehe folgende Seite für... - Seite 31 Stabilisator Zungen Optionen und Spezifikationen McConnel Stabilisator Zungen ‘A’ – Lochdurchmesser ‘B’ – Lochmittenabstand ‘C’ – Stabilizer Breite (Abmessungen in mm) Ref. Part No. Description ‘A’ ‘B’ ‘C’ 7499501 Zungen: Standard CAT. 2/3 32.0 107.5 45.0 7499500 Zungen: Speziell CAT. 2/3 schmal 32.0...
- Seite 32 ANBAU AM TRAKTOR – 3- Punkt- Aufhängung Maschinen Positionieren Sie die Maschine auf einen ebenen Untergrund und stützen Sie sie sicher. Fahren Sie den Traktor direkt an die Maschine. Stellen Sie die Unterlenker des Traktors auf einer Höhe mit den unteren Verbindungen der Maschine ein und fahren Sie den Traktor vorsichtig rückwärts an die Maschine ran, bis die...
- Seite 33 McConnel bietet für unterschiedliche Traktorarten und -hersteller verschiedene Arten von Stabilisator Zungen an – kontaktieren Sie für weitere Informationen Ihren Händler oder die McConnel Ersatzteilabteilung. Sichern Sie die Stabilisatoren mit den mitgelieferten Fixierungen– die Arme der Stabilisatoren sollten mit dem Hauptrahmen, in dem Loch, dass am weitesten vom Traktor entfernt ist, verbunden sein.
- Seite 34 Verbinden Sie die obere Verbindung der Maschine mit den Stabilisatoren und dem Hauptrahmen. Nutzen Sie dafür die mitgelieferten Verbindungsbolzen und sichern Sie diese mit den Klappsplinten. Heben Sie die Maschine mit der Traktoraufhängung an, so dass die Traktor Zapfwelle und der Stummel des Maschinengetriebes ungefähr auf einer Höhe sind.
- Seite 35 Entfernen Sie die Stützbolzen und heben Sie die Stützen in Arbeitsposition an. – Setzen Sie die Bolzen wieder ein und sichern Sie diese mit “R“ Klips. Stellen Sie die Stabilisator Ketten so ein, dass seitliche Bewegungen der Traktorarme verhindert werden. Messen und schneiden Sie die Gelenkwelle –...
- Seite 36 Befestigen Sie die Spannungsketten, wenn die Gelenkwelle angebracht ist, um das Rotieren des Gelenkwellenschutz zu verhindern. Bringen Sie die Maschinensteuerungseinheit in der Traktorkabine an einem geeigneten Ort an, der eine sichere und einfache Bedienung aller Steuerungen und Funktionen ermöglicht. Öffnen Sie die Verriegelungshähne des Hubkolbens und entfernen Sie den Schwenkverriegelungsstift.
-
Seite 37: Gelenkwelleninstallation
GELENKWELLENINSTALLATION Die Gelenkwelle ist zwischen dem Traktor und dem Maschinengetriebe angebracht, um die benötigte Kraft zum Betreiben und Bedienen der Maschine zu Übertragen- Es ist wichtig die korrekte Schaftlänge zu erreichen, um das Risiko zu vermeiden, dass die Welle beim Anheben oder Absenken zu kurz ist und “ausläuft“. -
Seite 38: Schlegelkopf Befestigung
SCHLEGELKOPF BEFESTIGUNG Für eine einfache Befestigung und ein sicheres Verfahren ist es am besten dies auf einem festen und ebenen Untergrund durchzuführen. Parken Sie den Traktor neben dem Schlegelkopf und bedienen Sie die Steuerung der Maschine so, dass der Drehwinkel des Maschinenkopf -Schwenkmechanismus direkt hinter dem Schlegelkopf mit der Schlauchablage (oder Anschlussstellenhalterung) parallel zum Boden positioniert. -
Seite 39: Hydraulik Öl
HYDRAULIK ÖL Hydrauliköltank Füllen Sie den Tank mit den unten in der Tabelle angegebenen Öl oder einem qualitativ gleichwertigen Öl zwischen der minimalen und maximalen Markierung der Tankanzeige. Wenn die Maschine das erste Mal läuft, wird der Stand senken, bis sich das Öl im Kreislauf befindet- füllen Sie, wenn notwendig, zum korrekten Stand der Tankanzeige nach. -
Seite 40: Bedienungssysteme
Revolution Kontrolle Benutzer dieser Maschine müssen die spezifische Bedienungsanleitung der Steuereinheit, die mit der Maschine geliefert wird, zusammen mit dieser Anleitung lesen. Bedienungsanleitungen für Steuereinheiten sind auch auf unserer Website zum Nachschlagen oder Herunterladen verfügbar unter; https://www.mcconnel.com/support/parts-and-operators-manual/ oder per QR-Code unten. -
Seite 41: Installation Der Bediener Steuerungseinheiten
INSTALLATION DER BEDIENER STEUERUNGSEINHEITEN Die folgenden Informationen geben Installationsmethoden für den Einbau von Steuergeräten in der Traktorkabine an. HINWEIS: Elektrische Steuereinheiten arbeiten im Bereich von 12 V bis 16 V DC und erfordern eine Mindeststromversorgung von 12 V DC. Elektrische Steuerung: Motion / Evolution Motion- und Evolution-Einheiten verfügen über eine eingebaute Halterung zur Befestigung der Bedienelemente an der Armlehne des Traktorsitzes. -
Seite 42: Einlaufen Der Maschine
EINLAUFEN DER MASCHINE Vor dem ersten Gebrauch einer neuen Maschine alle Schmierstellen müssen geschmiert und der Füllstand des Getriebes und des Öltanks überprüft und gegebenenfalls Öle nachgefüllt werden, bevor die Maschine verwendet wird. Siehe Wartungsabschnitt für die Lage der Schmierstellen. Stellen Sie sicher, dass sich das Rotorsteuerungsventil in STOP-Stellung befindet. -
Seite 43: Abbau Vom Traktor
ABBAU VOM TRAKTOR (Achs- Montierte Maschinen) Abbauen der Maschine sollte immer auf einem ebenen Untergrund vorgenommen werden. Umstehende auf einen sicheren Abstand halten. Niemals zwischen Traktor und Maschine stehen, wenn Traktor läuft oder die Abhängung betätigt wird. Sicherstellen, dass die Hydraulik des Traktors auf Lageregelung einstellt, ist. -
Seite 44: Abbau Vom Traktor (Gestänge Montierte Maschinen)
ABBAU VOM TRAKTOR (Gestänge Montierte Maschinen) Vor dem Versuch, die Maschine vom Traktor zu lösen, sorgfältig lesen. Bedienen Sie den Quadranten Hebel oder die Maschinensteuerung nicht durch das hintere Kabinenfenster, während Sie auf oder zwischen den Gestänge Komponenten stehen – Suchen Sie immer Hilfe. Allgemeiner Vorgang des Abbauens: Der spezielle Vorgang des Abbaus ist abhängig von der entsprechenden Anwendung, aber im Allgemeinen ähnlich zu dem unten aufgeführten Prozess:... -
Seite 45: Lagerung
LAGERUNG Lagerung der Maschine Wenn die Maschine über einen längeren Zeitraum stehen gelassen werden soll, bestreichen Sie die freiliegenden Teile der Kolbenstangen leicht mit Fett. Anschließend sollte dieses Fett abgewischt werden, bevor die Stößel das nächste Mal bewegt werden. Schmieren Sie alle Schmierstellen der Maschine vor der Einlagerung und überprüfen Sie die Maschine auf gebrochene oder beschädigte Komponenten –... -
Seite 46: Bedienung
BEDIENUNG Bediener Schutz Maschinen Schutzvorrichtungen Prüfen Sie vor jeder Arbeitsperiode, dass alle relevanten Traktor und Maschinen Schutzvorrichtungen in Position sind und sich in einem guten Zustand befinden. Schmale Spalte oder Abnutzung an der unteren Kante der Schlegelkopf Gummiklappen sind erlaubt, aber sollte einer oder mehrere dieser Schnitte 50% der Gesamthöhe oder mehr erreichen, müssen diese sofort ersetzt werden, weil so die Eindämmung von Schutt unwirksam ist. -
Seite 47: Neue Maschinen: Vorbereitung & Vorsichtsmassnahmen
NEUE MASCHINEN: VORBEREITUNG & VORSICHTSMASSNAHMEN WICHTIG: Lesen Sie immer zuerst das Buch, bevor Sie versuchen, die Maschine zu bedienen – üben Sie die Bedienung der Maschine ohne laufenden Rotor in einem sicheren, offenen Raum, bis Sie mit allen Bedienelementen und Funktionen der Maschine vollständig vertraut sind. -
Seite 48: Anfahrsicherung
ANFAHRSICHERUNG Die Maschine ist mit einer hydraulischen Anfahrsicherung ausgestattet, welche die Konstruktion bei einem Aufprall mit einem unerwarteten Gegenstand schützt. Die Anfahrsicherungs- Funktion befreit den Bediener nicht von seiner Verantwortung, vorsichtig zu fahren- Seien Sie jederzeit wachsam und weichen Sie offensichtlichen Gefahren aus, bevor diese getroffen werden. -
Seite 49: Hydraulische Auslegerdrehung
HYDRAULISCHE AUSLEGERDREHUNG Die Drehung erlaubt einen 108° Bogen zur Arbeitsseite des Traktors- 18° hinter der direkten Linie des Traktors. Diese Eigenschaft ist erforderlich, um die Maschine in die Transportposition zu stellen, kann aber auch genutzt werden, um mit dem Arm in ungünstigen Bereichen und Ecken zu schneiden, was ein Ständiges positionieren des Traktors vermeidet. -
Seite 50: Vfr Arme Vorsicht Beim Betrieb
VFR ARME (AUSLEGER) : VORSICHT BEIM BETRIEB Die hervorragende Manövrierbarkeit, die die VFR-Arme bieten, ermöglicht es, die Schneidwerke sehr nahe an die Rück- und die Arbeitsseite des Traktors zustellen. Hierdurch steigt aber auch die Gefahr, dass sich das Schneidwerk und er der Traktor gegenseitig beschädigen. -
Seite 51: In Transportstellung Einklappen
IN TRANSPORTSTELLUNG EINKLAPPEN Wählen Sie „Rotor aus“ und warten Sie bis den Rotor vollständig gestoppt ist. Stellen Sie sicher, dass sowohl die Funktion „Anheben“ als auch "Schwimmstellung" ausgeschaltet sind. Wählen Sie den „Schwenkmodus“ auf den Steuerungen aus. ... -
Seite 52: Transportposition Für Heckmontierte Maschinen
TRANSPORTPOSITION FÜR HECKMONTIERTE MASCHINEN Die Maschine wird mit dem Heck des Traktors in einer Linie transportiert mit einem minimalen Abstand von 300mm zwischen dem Arm und dem hinteren Querstreben der Traktorkabine. Transport Position mit angebautem Schlegelkopf Transport Position mit abgebauten Schlegelkopf Zum Transport ohne angebauten Schlegelkopf muss der Maschinenarm vollkommen gefaltet und der Hubkolben voll eingefahren sein, so dass der Schwerpunkt des Arms hinter der Mittellinie ist - Wenn die Hubkolben zugbelastet sind, wäre das Gewicht des Arms vor der... -
Seite 53: Transportstellung
TRANSPORTVERRIEGELUNGEN (SCHWENK & HEBEVERRIEGELUNGEN) Schwenkverschluss Die Maschinen sind mit einer Schwenkverschluss in Form eines Verriegelungsstifts ausgestattet, der durch den Drehkranz in die Oberseite des Hauptrahmens einrastet. Die Schwenkfunktion muss während des Transports und der Lagerung der Maschine jederzeit "verriegelt" sein und nur für die Arbeit entsperrt werden. Stellen Sie den Arm in die Transportposition und setzen Sie den Schwenkverriegelungsstift in Position "A"... -
Seite 54: Transport
TRANSPORTIEREN DER MASCHINE Transport Höhe Es gibt keine feststehende Transporthöhe, sie ist von verschiedenen Faktoren abhängig- z.B. Traktorgröße, Transporthöhe und den Winkel der Armfaltung, die die Traktorkabine zulässt. Bei der Mehrheit die Transporthöhe in die Region von etwa 3,45 m bis 3,65 m. Es ist empfehlenswert Ihre Maschine am 3.45 m Traktor zu installieren, in die Transportposition... -
Seite 55: Von Der Transport- In Die Arbeitsposition
VON DER TRANSPORT- IN DIE ARBEITSPOSITION Um in die Arbeitsposition zurückzukehren müssen im Wesentlichen nur die Arbeitsschritte für die Transportposition umgekehrt werden. Beachten Sie immer den Schwenk und Hubblockierung zu lösen, bevor Sie versuchen die Maschine aus der Transportstelleng zu nehmen. Stabilisator Stift wieder montieren, wenn ein Mehrlochstabilisator montiert ist –... -
Seite 56: Arbeitsgeschwindigkeit
ARBEITSGESCHWINDIGKEIT Gelenkwellengeschwindigkeit Zapfwellendrehzahl für den Betrieb der Maschine ist: 700-760 U/Min. (Max) Bei Überschreitung der maximalen Zapfwellendrehzahl kann es zu Schäden an der Maschine kommen. Anbauen der Welle Sicherstellen, dass sich der Rotorsteuerungshebel/ -schalter in „Stop“- Position befindet, bevor Sie die Gelenkwelle anbauen. ... -
Seite 57: Hubstopp-Kit (Option)
HUBSTOPP-KIT (Option) Für zusätzlichen Maschinen- und Traktorschutz ist ein optionales Hubstopp-Kit (Teile-Nr. 22493.03) erhältlich. Das Kit, das über die Säule der Maschine gehakt und verschraubt wird, ist einstellbar, um einer Vielzahl unterschiedlicher Anwendungen gerecht zu werden; Bei korrekter Einstellung in den jeweiligen Positionen bietet es sowohl Schutz für die Traktorkabine während des Transports als auch Schutz für Maschinenkomponenten, wenn die Arme in und aus Positionen bewegt werden, in denen die Gefahr besteht, dass Komponenten miteinander in Kontakt kommen. -
Seite 58: Eds (Easy Drive System)
EASY DRIVE SYSTEM (EDS) Das Easy Drive System (EDS) ist einen optionalen Zusatz bei großen proportionalen Maschinen mit digitalen Steuerung - dies bietet “freihändige” Tempomat Bedienung mit automatischem Kopf und Winkel Schwimmstellung bei höherer Arbeitsgeschwindigkeit, welches sowohl die Sicherheit als auch die Effizienz steigert. Das System besteht aus Sensoren, die die rationale Bewegung der Kippbolzen und der Druckveränderung in dem Hubkolbenkreislauf misst, welches verarbeitetet und zum Hydrauliksystem weitergeleitet wird und dann den optimalen Druck der Hubkolben reguliert,... -
Seite 59: Schwimmstellung (Optional Für Die Bodenarbeit)
SCHWIMMSTELLUNG (Optional für die Bodenarbeit) Ohne mit der Schwimmstellung zu arbeiten, erfordert vom Bediener viel mehr Konzentration und Aufwand durch schnelle Reaktion und Einstellungen aufgrund der unebenen Bodenverhältnisse, die oft zu einen schlechtem Schnittbild führen, entweder wird viel zu hoch oder viel zu niedrig geschnitten. Das letzte kann zur Folge haben, dass der Verschleiß der Schlegel zunimmt, sie beschädigen oder sogar verloren gehen. -
Seite 60: Hochspannungsleitungen
HOCHSPANNUNGSLEITUNGEN Es kann nicht genug betont werden, wie gefährlich das Arbeiten in der Nähe von Hochspannungsleitungen ist. Manche unserer Maschinen sind in der Lage mehr als 8 m Höhe zu erreichen und somit die gesetzlich minimale Höhe von 5.2 m der 11 Volt und 33 Volt- Hochspannungsleitungen bis zu 3 Meter zu überschreiten. -
Seite 61: Gefahren Und Risiken
GEFAHREN UND RISIKEN Ungünstige Neigung Wenn mit dem Schlegelkopf hoch und voll eingefahren gearbeitet wird, ist es möglich, dass Balance Hauptarms Gleichgewicht kommt und das Gewicht von dem Hubkolben genommen wird. Eine Drossel in der Drüsenschaltung Hubkolben verhindert plötzliche und unvorhersehbare Bewegungen- aus diesem Sicherheitsgrund sollte die Drossel nicht entfernt werden. -
Seite 62: Vorgang Des Heckenschneidens
VORGANG DES HECKENSCHNEIDENS Zuerst die Seite und den Boden der Feldseite schneiden. Das lässt die maximale Dicke der Hecke auf der Straßenseite, um mögliche herausschleudernden Schutt durch die Hecke auf den Weg auf vorbeikommende Fahrzeuge zu verhindern. Seite und Boden der Straßenseite schneiden. Die Hecke oben zur erforderlichen Höhe abschneiden. -
Seite 63: Allgemeine Instandhaltung
ALLGEMEINE INSTANDHALTUNG Allgemeine Schmierung Die Beispielabbildung unten zeigt die allgemeine Lage der Schmierpunkte – alle Punkte sollten täglich und vor der Einlagerung der Maschine geölt werden. - Seite 64 Getriebeschmierung Getriebeölstand bei neuen Maschinen vor dem ersten Einsatz prüfen; Füllen Sie bei Bedarf vor dem Gebrauch der Maschine nach. Füllen Sie das Getriebe nach den ersten 50 Arbeitsstunden auf- danach jährlich oder nach 500 Arbeitsstunden, je nach dem, was zuerst zutrifft.
-
Seite 65: Servicepla
SERVICEPLA Täglich Maschine zu schmieren, vor der Verwendung (und vor der Lagerung). HINWEIS: Neue Maschinen müssen vor dem ersten Gebrauch gefettet werden. Überprüfen Sie, ob defekte oder beschädigte Schlegel. Dichtigkeit der Dreschflegel Schrauben und Muttern zu überprüfen ... -
Seite 66: Hydraulik System
HYDRAULIK SYSTEM Öl Versorgung Prüfen Sie täglich den Ölstand. Öl Zustand und Austausch Es besteht keine feste Periode zum Ölaustausch, da die Arbeitsbedingungen überall variieren, aber die visuelle Inspektion des Öls zeigt einen allgemeinen Gesamtzustand. Hinweise zum schlechten Zustand werden durch veränderte Farbe und Erscheinungsbild im Gegensatz zu neuem Öl sichtbar. -
Seite 67: Oberlenkerdämpfer
Tankbelüftung - sie verhindert, dass in der Luft enthaltene Fremdstoffe in das Öl gelangen. Um das Risiko von Pumpenkavitation zu verringern, sollte die 10-Mikron-Absolut- Tankentlüftung in 500-Stunden-Intervallen oder jährlich ausgetauscht werden, je nachdem, was zuerst eintritt. Für Maschinen, die in trockenen, staubigen Umgebungen betrieben werden, wird empfohlen, den Austausch auf 250-Stunden-Intervalle oder alle 6 Monate zu verlängern, je nachdem, was zuerst eintritt. -
Seite 68: Hydraulik Schläuche
HYDRAULIK SCHLÄUCHE Der Zustand der Schläuche sollte sorgfältig beim Routine Service der Maschine geprüft werden. Schläuche die am äußeren Gehäuse gerissen oder beschädigt sind, sollten vorsichtig mit wasserfestem Klebeband umwickelt werden, um das Metallgeflecht vor Rost zu schützen. Schläuche, die Schäden am Metallgeflecht haben, sollten so schnell wie möglich ausgetauscht werden. -
Seite 69: Teleskoparm Verschleiß Platten
TELESKOPARM VERSCHLEISSPLATTEN Die Kontaktflächen der austauschbaren Verschleißplatten nutzen nach einer gewissen Zeit durch das Reiben der Flächen am Teleskoparm ab – die Abnutzung dieser Nylonplatten variiert erheblich und wird durch die Nutzungshäufigkeit der Teleskopfunktion bestimmt. Die seitlichen und oberen Druckplatten an den beiden Verschleißplattenstellen am Sockelarm bieten beide ca. - Seite 70 Beschichten Sie vorm Zusammenbauen die inneren Flächen des Sockelarms und die äußeren Flächen des Teleskoparm mit Wachs Öl, wenn der Armsockel und der Teleskoparm getrennt sind. Dies bietet zum einen Schutz und zum anderen die Schmierung des Arms – dieser Vorgang sollte in einer sauberen, trocknenden und staubfreien Umwelt durchgeführt werden, um sicherzustellen, dass die Gleitflächen nicht mit Schmutz, Kies oder Feuchte kontaminiert werden.
- Seite 71 Wenn sie einmal angezogen wurden, lockern durch 1/2 Umdrehung - der Teleskoparm wird so sicher mit einem geringen Kraftaufwand gehalten. Montieren Sie die zweiten Mütter am Bolzen und Drehmoment auf 50 Nm. Benutzen Sie zwei Schraubenschlüssel, um zu verhindern, erste Mutter Drehung. Der Teleskoparm sollte nun so weit wie möglich ausgefahren werden und an den Gleitflächen mit einem hoch qualitativen Agra- Schmierfett beschichtet werden Bringen Sie alle Teile wieder an, die vorher abmontiert wurden, um diesen Vorgang zu...
-
Seite 72: Gelenkwellen Instandhaltung
GELENKWELLEN INSTANDHALTUNG Gelenkwellen Schmierung Die Gelenkwelle sollte regelmäßig mit Lithiumfett gefettet werden. Beide Enden der Welle haben 2 Schmierpunkte; einen zum Schmieren des Gleichlaufgelenks und einen zum Schmieren des rotierenden Gleitlagerring des Schutzes– Zugang der Schmierung-Punkte erhält man, indem Sie die Abschirmung vom Fixierungsring lösen und diese zurückschieben. Verfahren und Schmierhäufigkeit ist unten dargestellt. - Seite 74 McConnel Limited, Temeside Works, Ludlow, Shropshire SY8 1JL. England. Telephone: 01584 873131. Facsimile: 01584 876463. www.mcconnel.com...
