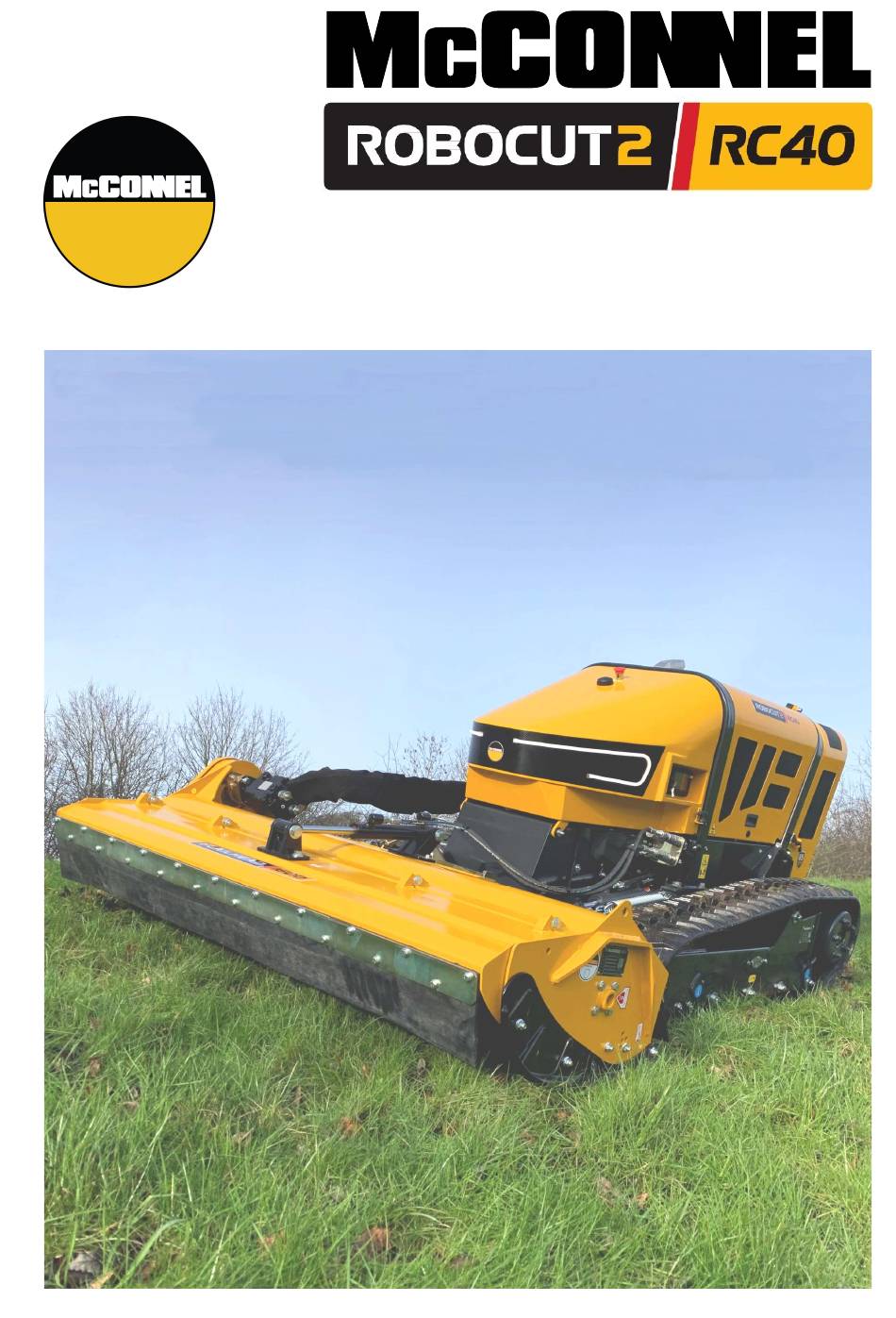

Seite 1 Veröffentlichung 1000 Juli 2021 Art.-Nr. 24215.00 Überarbeitung: 24.06.22 FERNGESTEUERTE TRACTOR-EINHEIT Benutzerhandbuch...
Seite 2: Drehmomenteinstellung Für Hydraulikanschluss
Händler Garantie Informationen & Registrierungsbestätigung Es ist unbedingt erforderlich, dass der verkaufende Händler diese Maschine vor der Auslieferung an den Endbenutzer bei McConnel Limited registriert. Andernfalls kann die Gültigkeit der Maschinengarantie beeinträchtigt werden. Maschinen registrieren; Melden Sie sich bei https://my.mcconnel.com an und wählen Sie "Maschinenregistrierung"...
Seite 4: Garantiebestimmungen
Ersterwerber. Für den Motor gilt die Gewährleistung des Motorherstellers. 1.02. Für alle von der McConnel Ltd. gelieferten und von dem Kunden erworbenen Ersatzteile gilt ab dem Verkaufsdatum an den Ersterwerber eine Gewährleistung von 6 Monaten in Bezug auf Material- und Verarbeitungsfehler.
Seite 5: Rechtsmittel Und Verfahren
Sicherheitsmängel, kann die McConnel Ltd. keinesfalls haftbar gemacht werden. RECHTSMITTEL UND VERFAHREN 2.01. Die Garantie tritt erst in Kraft, wenn der Händler die Maschine über die McConnel Ltd. Internetseite registriert und dies dem Käufer durch Ausfüllen der Garantie-Registrierung bestätigt hat.
Seite 6 3.02. Die McConnel Ltd. gibt keine Garantie in Bezug auf Konstruktion/Gestaltung, die Leistungsfähigkeit, die Leistung oder die Gebrauchsfähigkeit der Waren. 3.03. Außer wie hier beschrieben, übernimmt die McConnel Ltd. keine Haftung oder Verantwortung gegenüber dem Käufer oder anderen Personen oder Einrichtungen in Bezug auf irgendeine Haftung, einschließlich für Verluste oder Schäden, die direkt oder indirekt durch die Waren verursacht oder...
Seite 8: Lesen Sie Immer Zuerst Dieses Buch
Shropshire England Telephone: +44 (0)1584 873131 www.mcconnel.com Entsprechend unserer Politik der ständigen Verbesserung wird diese Veröffentlichung regelmäßig aktualisiert. Um sicherzustellen, dass Sie auf die neueste Version dieses Handbuchs zugreifen können, besuchen Sie bitte die Handbuchbibliothek auf unserer Website, auf die online verwiesen oder heruntergeladen werden kann.
Seite 10: Inhaltsverzeichnis
McCONNEL INHALTSVERZEICHNIS 1 - ALLGEMEINE BESCHREIBUNG 1.1 - VORABINFORMATION 1.2 - ERFORDERLICHE SCHULUNG DES BEDIENERS 1.3 - WARNHINWEISE ZUM GEBRAUCH UND ZUR LAGERUNG 1.4 - EINLEITUNG 1.4.1 - AKTUALISIERUNG DES HANDBUCHS 1.4.2 - URHEBERRECHT 1.5 - GARANTIEN 1.6 - HAFTUNG 1.7 - ZULÄSSIGE NUTZUNGEN...
Seite 11 McCONNEL 4 - TECHNISCHE DATEN 4.1 - TECHNISCHE SPEZIFIKATIONEN 4.2 - MASCHINENBEZEICHNUNG 5 - GRUNDBEGRIFFE GRUNDBEGRIFFE 5.1 - DEFINITION DER VERWENDETEN BEGRIFFE 6 - NUTZUNG DER MASCHINE 6.1 - VORKONTROLLEN 6.2 - KONTROLLEN, DIE ZU BEGINN EINES JEDEN ARBEITSTAGES DURCHZUFÜHREN SIND 6.2.1 - KONTROLLE DER VERCHROMTEN TEILE...
Seite 12 6.5.5 - ERZWUNGENE STATIONÄRE REGENERATION 7.1 - STÖRUNGEN 7.1.1 - DIESELMOTOR 7.1.2 - FEHLERSUCHE STEUERGERÄT LE70 7.1.3 - ELEKTRISCHE SCHALTUNG 7.1.4 - HYDRAULIKSYSTEM 7.1.5 - ANTRIEBSMOTOREN 7.2 - ARBEITEN MIT DER MASCHINE 7.3 - KONTROLLSTATION - ARBEITSBEREICH DES BEDIENERS 7 - TRANSPORT UND HANDHABUNG 7.1 - BE- UND ENTLADUNGEN BEI STRASSENTRANSPORT 7.1.1 - BEI AUSFALL DER MASCHINE 7.2 - BENUTZEN DER MANUELLEN STEUERUNG...
Seite 13 McCONNEL 9.10 - WARTUNG DES RADANTRIEBS 9.10.1 - KONTROLLE DES ANZUGS DER SCHRAUBEN 9.11 - Wartung der Raupenketten 9.11.1 - KONTROLLE DER RAUPENKETTENSPANNUNG 9.11.2 - AUSWECHSELN DER RAUPENKETTE 9.11.3 - ROLLENVERSCHLEISS 9.12 - FETTEN DER HEBEVORRICHTUNG 9.12.1 - KONTROLLE DER VERCHROMTEN TEILE 9.13 - WARTUNGSARBEITEN...
Seite 14: Allgemeine Beschreibung
Veröffentlichung: 1000 Art.-Nr.: 24215.00 Ausgestellt: 07/2021 Maschinentyp: Ferngesteuerte, selbstfahrende Maschine Modell: RC40 Das Handbuch ist ab Seriennummer gültig: M2165985 McConnel Limited Temeside Works, Ludlow, SY8 1JL, UK Telefonnummer: +44 (0)1584 873131 Fax: +44 (0)1584 876463 Adresse der Website: https://www.mcconnel.com Email: sales@mcconnel.com...
Seite 15: Erforderliche Schulung Des Bedieners
1.3 - WARNHINWEISE ZUM GEBRAUCH UND ZUR LAGERUNG Die in dieser Anleitung enthaltene Betriebsanleitung gilt ausschließlich für die Maschine von McConnel, Modell: RC40. Diese Betriebsanleitung muss wie folgt gelesen und verwendet werden: • Lesen Sie die Betriebsanleitung sorgfältig durch und betrachten Sie sie als festen Bestandteil der Maschine;...
Seite 16: Einleitung
Dritte weitergegeben werden dürfen. 1.5 - GARANTIEN Für die von McConnel gelieferten Teile gilt eine 12-monatige Garantie, die bei der Inbetriebnahme gültig wird, nachgewiesen durch die an den Kunden gelieferte Dokumentation. Beziehen Sie sich in jedem Fall auf die Auftragsbestätigung der Maschine oder auf die beim Verkauf getroffenen spezifischen Vereinbarungen.
Seite 17: Haftung
McCONNEL Durch den Austausch des defekten Teils hält sich McConnel frei von allen anderen Kosten, die der Händler und der Kunde des Händlers zu tragen haben, z. B. für angebliche gegenwärtige oder zukünftige Schäden, wie Verdienstausfall, Konventionalstrafen usw. Die ordentliche und außerordentliche Wartung muss gemäß den in dieser Anleitung enthaltenen Anweisungen durchgeführt werden.
Seite 18: Unsachgemässe Oder Nicht Zulässige Verwendung
Personen- oder Sachschäden führen können. WARNUNG Da es unmöglich ist, alle möglichen unsachgemäßen Verwendungen vorherzusehen, sollten Sie sich vor der Ausführung der Arbeiten mit McConnel in Verbindung setzen, wenn es bestimmte Verwendungsmöglichkeiten der Maschine gibt, die nicht unter den zulässigen Verwendungen aufgeführt sind.
Seite 19: Einfahren Und Testen Der Maschine
McCONNEL 1.9 - EINFAHREN UND TESTEN DER MASCHINE Jede Maschine wird vor der Auslieferung sorgfältig eingestellt und getestet. Eine neue Maschine muss jedoch in den ersten 100 Stunden zum Zwecke des effizienten Einlaufens der verschiedenen Komponenten mit Vorsicht verwendet werden.
Seite 20: Maschinendaten
Fahrzeugs einschließlich der Ausrüstung bis zur zulässigen Steigung nicht (sowohl für Ausrüstungen mit als auch ohne Ballast). McConnel lehnt jede Verantwortung für Schäden jeglicher Art ab, die durch unsachgemäßen oder anders als oben beschriebenen Gebrauch entstehen. Die zugelassene Ausrüstung ermöglicht es der Maschine, bei den maximal zulässigen Steigungen stabil zu bleiben.
Seite 21: Angewandte Regeln
McCONNEL 2.2 - ANGEWANDTE REGELN Diese Maschine wurde unter Beachtung der EG-Richtlinien zur Sicherheit und zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten entwickelt und gebaut; Insbesondere der Maschinenrichtlinie 2006/42/EG, soweit anwendbar, und S.I. 2008 Nr. 1597. Die folgenden Normen wurden ebenfalls während der Entwurfsphase berücksichtigt: •...
Seite 22: Maschinenkennzeichnung
McCONNEL 2.3 - MASCHINENKENNZEICHNUNG Das Typenschild der Maschine ist an der linken oder rechten Seite des Fahrgestells an der Außenseite des Längsträgers befestigt. WARNUNG Bei Kundendienstanfragen und Ersatzteilbestellungen müssen immer die Seriennummer und das Herstellungsjahr angegeben werden. 2.3.1 - MASCHINEN-RICHTUNGEN...
Seite 23: Geräuschpegel
McCONNEL 2.4 - GERÄUSCHPEGEL LpA = Dieser Wert gibt den maximalen Schalldruckpegel an, der vom Bediener wahrgenommen wird, berechnet durch eine Bewertung des ungünstigsten Falles an 4 Punkten um die getestete Maschine. – Dieser Wert gibt den Schallleistungspegel außerhalb der Maschine an und bezieht sich auf das Geräusch, wie es...
Seite 24: Sicherheitsbestimmungen
McCONNEL 3 - SICHERHEITSBESTIMMUNGEN 3.1 - ALLGEMEINE SICHERHEITSREGELN ACHTUNG • Aufkleber sind an der Maschine angebracht, um einen sicheren Gebrauch zu gewährleisten. Sie müssen ersetzt werden, wenn sie nicht mehr lesbar sind. • Der Bediener darf niemals ein Gelegenheitsarbeiter sein, sondern muss eine gewisse Erfahrung mit diesem Maschinentyp haben.
Seite 25: Schutzkleidung Tragen
McCONNEL 3.1.2 - SCHUTZKLEIDUNG TRAGEN Tragen Sie eng anliegende Kleidung und verwenden Sie persönliche Schutzausrüstung gemäß den geltenden Vorschriften. Insbesondere sind sie verpflichtet, zu tragen: • Lärmschutz-Kopfhörer; • Sicherheitsschuhe; • Arbeitskleidung; • Arbeitshandschuhe. Während des Einsatzes kann die Maschine Staubemissionen erzeugen. Bei Arbeiten mit...
Seite 26: Warnhinweise Für Kontrollen Und Wartung
McCONNEL 3.1.4 - WARNHINWEISE FÜR KONTROLLEN UND WARTUNG MOTOR NICHT EINSCHALT Bringen Sie ein „MOTOR NICHT EINSCHALTEN”-Schild an der Maschine an. Ziehen Sie vor der Durchführung von Kontroll- oder Wartungsarbeiten die Schlüssel aus dem Zündschloss und sperren Sie den Bereich ab (z. B. mit Verkehrsleitkegeln).
Seite 27: Allgemeine Vorsichtsmassnahmen
McCONNEL 3.2 - ALLGEMEINE VORSICHTSMASSNAHMEN • Es ist zwingend erforderlich, die in der Bedienung- und Wartungsanleitung angegebenen Anweisungen zu lesen und zu befolgen, bevor Sie irgendwelche Arbeiten oder Manöver mit der Maschine durchführen. Es ist zu spät, dies während der Arbeit zu tun. Eine unsachgemäße Verwendung oder ein falsches Manöver kann zu schweren Schäden an Personen oder Sachen...
Seite 28: Betriebssicherheit
McCONNEL 3.2.2 - BETRIEBSSICHERHEIT Der Hersteller haftet nicht bei Fehlfunktionen und Schäden, wenn das Gerät: • für andere als die vorgesehenen Zwecke verwendet wird; • nicht gemäß den in der folgenden Anleitung aufgeführten Serviceanweisungen bedient, gestartet und gewartet wird; •...
Seite 29: Sicherheitsanforderungen An Das Hydrauliksystem
Halten Sie sofort an, wenn Sie Ölleckagen feststellen. • Überprüfen Sie regelmäßig die Schläuche. Wenn sie verschlissen sind, wenden Sie sich an McConnel. Legen Sie vor Arbeiten an der Anlage den Kopf (oder andere montierte Ausrüstung) auf den Boden und stellen Sie den Motor ab. •...
Seite 30: Position Der Sicherheitszeichen
McCONNEL 3.2.5 - POSITION DER SICHERHEITSZEICHEN...
Seite 31: Beschreibung Der Sicherheitszeichen
Vergewissern Sie sich über den guten Zustand der Sicherheitspiktogramme. Wenn die Schilder beschädigt sind, müssen sie durch Originalschilder an der in der Anleitung angegebenen Position ersetzt werden. Sie können bei McConnel angefordert werden. Stellen Sie sicher, dass die Sicherheitspiktogramme lesbar sind.
Seite 32 McCONNEL Not-Halt-Taste Gefährliche-Bewegliche-Teile- Warnzeichen weist auf das Vorhandensein von beweglichen mechanischen Teilen hin. Nicht schmieren Weist darauf hin, dass es strengstens verboten ist, bewegliche Teile zu schmieren, und dass der Motor abgestellt werden muss. Heiße-Teile-Warnzeichen weist auf das Vorhandensein von heißen Teilen wie Auspuffrohren oder Motorhauben hin.
Seite 33: Vorsichtsmassnahmen In Bezug Auf Die Ausrüstung
Verwenden Sie keine optionale oder spezielle Ausrüstung, ohne eine schriftliche Genehmigung von McConnel erhalten zu haben. • Die Montage und die Verwendung von Ausrüstung, die nicht von McConnel genehmigt wurden, kann die Sicherheit beeinträchtigen und Schäden sowohl für den Betrieb als auch für die Lebensdauer der Maschine verursachen.
Seite 34: Sicherheit Beim Tanken Und Nachfüllen
McCONNEL ACHTUNG • Reinigen Sie keine elektrischen Teile (z. B. den Sicherungskasten, den Aktor und die Steuergeräte) mit dem Hochdruckwasser. • Decken Sie elektrische Teile mit einer Plastiktüte ab, um sie beim Waschen zu schützen. 3.3.2 - SICHERHEIT BEIM TANKEN UND NACHFÜLLEN •...
Seite 35: Personal
Personal durchgeführt werden. Für die Durchführung von Wartungsarbeiten oder die Instandhaltung von Komponenten, die nicht in diesem Handbuch angegeben sind, wenden Sie sich bitte an McConnel. 3.4.4 - ARBEITEN UNTER DER MASCHINE Wenn es notwendig ist, Wartungsarbeiten unter der Maschine durchzuführen, stellen Sie sicher, dass Sie alle geeigneten Werkzeuge dafür haben.
Seite 36: Regelmässiger Austausch Der Wichtigsten Sicherheitskomponenten
McCONNEL 3.4.6 - REGELMÄSSIGER AUSTAUSCH DER WICHTIGSTEN SICHERHEITSKOMPONENTEN Überprüfen Sie regelmäßig die folgenden, für die Brandverhütung wichtigen Komponenten: • Versorgungssystem: Kraftstoffvor- und -rücklaufleitungen; • Hydrauliksystem: Hauptversorgungsleitungen der Hydraulikmotoren; • Hydrauliksystem: Leitungen für Betriebsstoffe vom Steuerventil zu den Hydraulikzylindern. Prüfen Sie sorgfältig den Zustand der Funktionsfähigkeit und Sauberkeit der mit der Maschine gelieferten Schnellkupplungsvorrichtungen.
Seite 37: Technische Daten
McCONNEL 4 - TECHNISCHE DATEN 4.1 - TECHNISCHE SPEZIFIKATIONEN ABMESSUNGEN 1280 /1310 1960 mit Raupenkette 250 mm; mit Raupenkette 280 mm;...
Seite 38 McCONNEL GEWICHT Das Gesamtgewicht der RC40-Maschine, ohne Ausrüstung, beträgt 1150 kg. ANTRIEBE 3TNV88C Lieferant YANMAR DYI2D Zylinderanzahl Motorhubraum 1642 cm³ Leistung @ Spitzendrehmoment 29 kW/40CV 105 Nm 3000 U/min @ 1950 U/min Kühlung Flüssigkeit Luftfilter Trocken EPA Endstufe Tier 4...
Seite 39 McCONNEL RAUPENKETTEN Breite (mm) Kettenpaar/Einzelklette (kg) Gummi 250x72x47 94/47 Gummi 280x72x47 158/79 Gummi mit Eisenstollen und Noppen 250x72x47 200/100 KAPAZITÄTEN-TABELLE Menge Motoröl Fassungsvermögen Dieseltank 21 L Fassungsvermögen Hydrauliköltank 11 L Kühlmittel FERNSTEUERUNG Betriebsspannung 3,6 V Kapazität 2,0 Ah Betriebsfrequenz (RF-Band)
Seite 40: Maschinenbezeichnung
McCONNEL 4.2 - MASCHINENBEZEICHNUNG Pos. Beschreibung Pos. Beschreibung Fronthaube Rechte Motorhaube Linke Motorhaube Rechtes Antriebsrad Linke Raupenkette Hebevorrichtung Hydrauliköltank Rechte Raupenkette Kraftstofftank...
Seite 41 McCONNEL Pos. Beschreibung Pos. Beschreibung Zündschlüssel Kühlergehäuse Anzeige Luftfilter Linkes Antriebsrad Kühler...
Seite 42: Grundbegriffe
AUTORISIERTES PERSONAL Personal, das geschult ist, um außergewöhnliche Wartungsarbeiten, Montage, Demontage und Wiedermontage von Maschinenkomponenten durchzuführen. Muss von der Firma McConnel schriftlich zu Eingriffen an der Maschine autorisiert sein. Darf keine Behinderungen jeglicher Art oder gesundheitliche Probleme haben. BEDIENERASSISTENT Personal, das geschult ist, dem Bediener bei allen Manövern der Maschine zu helfen (Manöver auf der Baustelle mit eingeschränkter Sicht, Be- und Entladen vom Transportmittel, Verwendung der Handpumpe usw.)
Seite 43: Nutzung Der Maschine
McCONNEL 6 - NUTZUNG DER MASCHINE 6.1 - VORKONTROLLEN Der Bediener muss sich vergewissern, dass die Maschine geliefert wird mit: • Benutzerhandbuch der Maschine und des Geräts; • Prüf-/Wartungsheft; • Handbuch für den Wärmekraftmaschine; • Technische Anhänge; Wenn die Maschine als „Aus zweiter Hand"-Maschine weiterverkauft wird, muss der Debitor/Anwender dem Käufer das komplette Bedienungs- und Wartungshandbuch sowie das Prüfbuch zur Verfügung...
Seite 44: Beschreibung Der Empfangseinheit
McCONNEL 6.2.2 - BESCHREIBUNG DER EMPFANGSEINHEIT Der Funkempfänger befindet sich in der Front, in der alle Steuergeräte positioniert sind. Der Zugang ist nur über die Fronthaube möglich. WARNUNG Wenn Sie das Gerät mit einem Hochdruckreiniger reinigen wollen, richten Sie den Strahl nicht auf die Funkempfängereinheit.
Seite 45: Beschreibung Des Senders
McCONNEL 6.2.3 - BESCHREIBUNG DES SENDERS SENDER-FUNKTIONEN Joystick: • Vorwärts-/Rückwärtsgang • AUX 1 Hilfsfunktion Joystick: • Lenkung • Werkzeug heben/senken Status-LED: Funk-/Batterieverbindung Schalter zur Aktivierung des Lüfters: manuell/zeitgesteuerter Autopilot Fahrgeschwindigkeitsregler: langsam/schnell LCD-Anzeige Schalter Werkzeugmotor Drehzahl/Aktivierung Notfalltaste Ein/Aus-Schalter für die Wärmekraftmaschine - Taste für Sender-/Empfänger-Verbindung und Hupe...
Seite 46: Anwendung Des Senders
McCONNEL 6.3 - ANWENDUNG DES SENDERS ACHTUNG • Vor Inbetriebnahme der Maschine müssen die im Benutzerhandbuch enthaltenen Informationen und Sicherheitshinweise gelesen und verstanden werden. • Professionelle Bediener müssen eingewiesen und geschult werden. • Machen Sie sich mit den Bedienelementen vertraut, bevor Sie den Betrieb aufnehmen.
Seite 47: Verbindung Zwischen Maschine Und Sender
McCONNEL 6.3.1 - VERBINDUNG ZWISCHEN MASCHINE UND SENDER Um eine Verbindung zwischen Maschine und Sender herzustellen, gehen Sie wie folgt vor: Schalten Sie den Not-Halt-Taster (A) an der Maschine scharf, indem Sie ihn im Uhrzeigersinn drehen. Drehen Sie den Zündschlüssel im Uhrzeigersinn in die „I“-Position (B).
Seite 48: Starten Der Wärmekraftmaschine
McCONNEL 6.3.2 - STARTEN DER WÄRMEKRAFTMASCHINE ACHTUNG • Beachten Sie die Sicherheitshinweise; • Starten Sie die Maschine nur im Freien, nicht in geschlossenen Räumen, um die Gefahr einer Kohlenmonoxidvergiftung zu vermeiden; ein giftiges Gas, das in wenigen Minuten zum Tod führen kann. Dieses Gas ist UNSICHTBAR, GESCHMACKLOS und GERUCHLOS.
Seite 49 McCONNEL • Um den Wärmekraftmaschine über die Fernsteuerung zu starten, gehen Sie wie folgt vor: Stellen Sie die Verbindung zwischen Maschine und Sender her (siehe Abschnitt 6.3.1). Warten Sie einige Sekunden für die Prüfung der aktiven Funktionen. Drücken Sie den Anlasserschalter (7) an der Fernsteuerung nach oben; sobald der Motor gestartet ist, lassen Sie den Schalter los.
Seite 50: Stoppen Der Wärmekraftmaschine
McCONNEL 6.3.3 - STOPPEN DER WÄRMEKRAFTMASCHINE Um den Wärmekraftmotor über die Fernsteuerung zu stoppen, gehen Sie wie folgt vor: verringern Sie die Drehzahl der Wärmekraftmaschine. Warten Sie etwa dreißig Sekunden. Drücken Sie den Schalter (7) nach unten, bis die Wärmekraftmaschine abschaltet.
Seite 51: Stoppen Der Wärmekraftmaschine Im Notfall
Dieselpumpe überhitzen und Luft ansaugen, wodurch sie ausfällt. Außerdem verbraucht sie bei längerem Verbleib in dieser Stellung viel Strom und beschädigt die Batterie. • McCONNEL BEHÄLT SICH DAS RECHT VOR, DAS BESCHÄDIGTE TEIL NUR NACH ANALYSE ZU ERSETZEN.
Seite 52: Drehzahlkontrolle Der Wärmekraftmaschine
McCONNEL 6.3.5 - DREHZAHLKONTROLLE DER WÄRMEKRAFTMASCHINE Die Tasten (14) auf der linken Seite der Funkfernsteuerung dienen zur Erhöhung (A) und Verringerung (B) der Motordrehzahl. Drücken Sie die Tasten wiederholt oder halten Sie sie gedrückt (A) (B), um die Drehzahl einzustellen.
Seite 53: Fahrgeschwindigkeits-Potentiometer
McCONNEL 6.3.7 - FAHRGESCHWINDIGKEITS-POTENTIOMETER Das Potentiometer (12) regelt die maximale Geschwindigkeit der Maschine von 0 bis 100 %. Die gewählte Einstellung des Potentiometers hängt von den verschiedenen Arbeitsbedingungen ab, mit denen der Bediener konfrontiert wird, und sollte immer maximale Kontrolle über die Maschine gewährleisten.
Seite 54: Lenken Der Maschine
McCONNEL 6.3.9 - LENKEN DER MASCHINE Die Lenkung wird mit dem rechten proportionalen Joystick (B) gesteuert. • Die Maschine lenkt nach links, wenn Sie den Joystick (B3) nach links bewegen. • Die Maschine lenkt nach rechts, wenn Sie den Joystick (B4) nach rechts bewegen.
Seite 55: Hebevorrichtung
McCONNEL 6.3.11 - HEBEVORRICHTUNG Die Hubvorrichtung wird mit dem rechten proportionalen Joystick (B) gesteuert. • Die Hubvorrichtung wird abgesenkt, indem der rechte Proportional-Joystick (B) nach vorne bewegt wird. • Die Hubvorrichtung wird angehoben, indem der rechte Joystick (B2) nach hinten bewegt wird.
Seite 56: Wie Man Ein Werkzeug Anbaut
Verschiebung Gesamtschwerpunkts, wodurch die Maschine instabil werden kann. Wenden Sie sich an McConnel, um den Schwerpunkt der Maschine durch Hinzufügen von Ballast zu korrigieren. Die Maschine ist mit einer Hebevorrichtung ausgestattet, an der die verschiedenen zugelassenen Werkzeuge befestigt werden können.
Seite 57 McCONNEL Bewegen Sie die RC40 langsam, bis sie sich in der Nähe der Montageplatte des Werkzeugs befindet, das zuvor vor der Maschine platziert wurde; Heben Sie mit dem rechten Joystick (B) die Hebevorrichtung an, um das Gerät zu befestigen; Befestigen Sie das Werkzeug mit sechs Schrauben M12 x 40 mittels eines 18-mm-Schlüssels an der Maschinenaufnahme;...
Seite 58: Bedienung Des Werkzeugs
McCONNEL Schließen Sie die hydraulischen Versorgungsleitungen (des Werkzeugs) an die Schnellkupplungen der Maschine auf der rechten Seite an und achten Sie darauf, diese vor dem Anschluss zu reinigen. • Die äußersten Kupplungen werden für die Hilfsfunktion (AUX 1) verwendet. •...
Seite 59: Anhalten Des Werkzeugs
McCONNEL 6.3.14 - ANHALTEN DES WERKZEUGS Um das Werkzeug zu stoppen, gehen Sie wie folgt vor: • Verringern Sie die Drehzahl der Wärmekraftmaschine durch Drücken der Taste (14B), bis Sie die Mindestdrehzahl erreicht haben. • Drehen Sie das Potentiometer gegen den Uhrzeigersinn (11) auf die minimale Einstellung.
Seite 60: Hilfsfunktion (Aux 2)
McCONNEL 6.3.16 - HILFSFUNKTION (AUX 2) Die Hilfsfunktion (AUX 2) wird über den Schalter (15) gesteuert. • Die Hilfsfunktion wird durch Drücken des Schalters nach oben aktiviert. • Die Hilfsfunktion mit umgekehrter Wirkung wird durch Drücken des Schalters nach unten aktiviert.
Seite 61: Taste Für Sender-/Empfänger-Verbindung Und Hupe
McCONNEL 6.3.18 - TASTE FÜR SENDER-, EMPFÄNGERVERBINDUNG UND HUPE Diese Taste hat zwei Funktionen: • Die erste Funktion wird bei ausgeschalteter Maschine zur Verbindung des Senders mit dem Empfänger verwendet. • Die zweite Funktion wird bei eingeschalteter Maschine als Hupe verwendet.
Seite 62: Umkehrbarer Lüfter
McCONNEL 6.3.19 - Umkehrbarer Lüfter Der Umkehrlüfter wird über den Taster (9) gesteuert. • Die Lüfterflügel werden umgekehrt, wenn der Schalter nach oben gedrückt wird. Die Flügel bleiben umgekehrt, bis der Schalter losgelassen wird. • Wenn der Schalter nach unten gedrückt wird, werden die Lüfterflügel automatisch für eine bestimmte Zeit umgekehrt.
Seite 63: Display Der Fernsteuerung
McCONNEL 6.3.20 - DISPLAY DER FERNSTEUERUNG Die Fernsteuerung verfügt über ein LCD-Anzeige, auf dem einige Parameter angezeigt werden können, die den Maschinenstatus während des Betriebs anzeigen. Die angezeigten Parameter sind: Drehzahl der Wärmekraftmaschine U/min [RPM] Kühlmitteltemperatur °C Füllstand des Kraftstofftanks 6.3.21 - STATUS-LED...
Seite 64: Bedienfeld
McCONNEL 6.4 - BEDIENFELD 6.4.1 - LCD-ANZEIGE U/mi 1000 [RPM °C Motordrehzahl Kühlmitteltemperatur Füllstand der Flüssigkeit Warnleuchte/Fehlerbereich Taste SEITE HOCH Taste SEITE RUNTER Taste EINGABE Taste STARTSEITE...
Seite 65: Umgang Mit Dem Menü
123456 h 6 0 9 4 1000 6904 ist der Code für den NEIGUNGSMESSER Kunden zum SEITE Zurücksetzen der X 0,0 (OPTIONAL) Wartungsaktivitäten. Wenden Sie sich an eine autorisierte McConnel- REGENERATION SEITE Werkstatt, um die in der Anleitung angegebenen Wartungsarbeiten abzubrechen.
Seite 66: Warnleuchten
McCONNEL 6.4.2 - WARNLEUCHTEN Die folgenden Kontrollleuchten/Warnungen können je nach den auftretenden Fehlern auf der Anzeige erscheinen. STOPPT HUPE URSACHE LÖSUNG MOTOR NEIN Kraftstofftank weniger als 1/4 voll Nachfüllen Bewegen Sie den linken Joystick NEIN NEIN Die Feststellbremse ist angezogen vorwärts/rückwärts...
Seite 67: Betriebsstundenzähler/Wartungsanzeige
Wartungsfehler zurückgesetzt werden. Wenn die Wartung abgeschlossen ist, geben Sie den vierstelligen Zahlencode ein, den Sie beim Kauf erhalten haben, oder beauftragen Sie den Kundendienst von McConnel. In diesem Fall lautet der Code 6094. Um die Seite anzuzeigen, drücken Sie die EINGABE-Taste für 3 Sekunden.
Seite 68: Alarm-Anzeige
Wenn die Maschine ausfällt und/oder Fehlfunktionen aufweist, erscheinen „Alarm"-Codes auf der Anzeige. gefolgt von einer Zahl, die die Art des Fehlers identifiziert. ACHTUNG Wenden Sie sich für weitere Informationen an den Support von McConnel. 6.4.5 - NEIGUNGSMESSER-ANZEIGE (OPTIONAL) Y 0,0 X 0,0 Optional ist es möglich, einen Neigungsmesser-Menübildschirm einzurichten.
Seite 69: Anzeige Zum Ändern Der Betriebsart (Optional)
Blättern Sie im Menü mit den Pfeiltasten AUF und AB zum Bildschirm (A); • Geben Sie den beim Kauf bereitgestellten Zahlencode (1234) ein oder wenden Sie sich an den McConnel-Support, und drücken Sie dann die EINGABE-Taste; • Dadurch wird der Bildschirm (B) aufgerufen, in dem die Betriebsarten (1), (2) oder (3) mit den Tasten UP und DOWN ausgewählt werden können;...
Seite 70: Sicherungen Und Relais
MOTOR ANHALTEN: • Erscheint, wenn schwerwiegende Motorfehler erkannt werden. Stellen Sie den Motor sofort ab und wenden Sie sich an den Kundendienst von McConnel; • Blinkt, wenn der DPF (Stufe 2) von Asche gereinigt werden muss. Wenden Sie sich an den Kundendienst von McConnel;...
Seite 71: Glühkerze Sicherung
SICHERUNGEN Position Amp Funktion Position Amp Funktion Radio Kontrolle 12V Steckdose Zündtafel Motorsteuergerät Generator Automatic idler roller Arbeitsscheinwerfer LE70 Benzinpumpe Horn Sensoren Dienstleistungen LE70 Start-up Telematik XF26 XF27 RELAIS Position Funktion Position Funktion Interlock Niedriger Motoröldruck Arbeitsscheinwerfer Steuerung starten Funk / manuelle Steuerung Stromversorgung Horn Start-up...
Seite 72: Abgas-Nachbehandlungssystem
Partikel, die sich im SF angesammelt haben, hoch, verstopft er und reduziert die Leistung des Motors. Daher ist eine Maßnahme zur Regenerierung des SF erforderlich. Die von McConnel verwendeten Motoren verwenden ein kontinuierliches Regenerationsverfahren, d.h. ie regenerieren den Filter gleichzeitig mit der Sammlung der Partikel.
Seite 73: Wartung Und Betreuung Für Den Partikelfilter
Menge an metallischer Asche kann im DPF nicht verbrannt werden. Sie sammelt sich daher mit der Zeit an und führt zu einem Druckverlust des Motors sowie zu anderen negativen Auswirkungen auf den Motor. In diesem Fall muss der DPF gereinigt werden. McConnel empfiehlt, die Wartung alle 6000 Betriebsstunden durchzuführen.
Seite 74: Rückstell-Regeneration
Nutzungsdauer erreicht hat, da Asche oder Katalysatorsubstanzen im Gerät nach den örtlichen Gesetzen oder Vorschriften als gefährlicher Abfall eingestuft werden können. Abgasfilter-Ersatzteile, einschließlich des Partikelfilters, können bei McConnel bestellt werden. 6.5.3 - RÜCKSTELL-REGENERATION Die Rückstellregeneration wird von der RC40 automatisch alle 100 Stunden durchgeführt.
Seite 75: Erzwungene Stationäre Regeneration
McCONNEL ACHTUNG Befolgen Sie diese Regeln bei der Durchführung der stationären Regeneration: • Führen Sie die Regeneration nicht in geschlossenen Räumen durch; die Ansammlung von Gasen kann zu Kohlenmonoxidvergiftungen führen; • Bei der Regeneration werden die Abgase auf eine hohe Temperatur gebracht.
Seite 76 McCONNEL 4. Drücken Sie aus dem in Abbildung 1 dargestellten Menü zweimal die RUNTER-Taste (siehe Abschnitt 6.9.1), um das Zwangsregenerationsmenü Abbildung 2 aufzurufen, und drücken Sie dann einige Sekunden lang die EINGABE-Taste (siehe Abbildung 2); Abbildung 2: Menü Regeneration Abbildung 3...
Seite 77: Störungen
Wenden Sie sich an den Kundendienst von McConnel Druckluftaustritt an den Einlass-/Auslassventilen Motorstopp-Magnetventil defekt Wenn der Fehler oder die Ursache dafür nicht in der gezeigten Fehlerliste aufgeführt ist, setzen Sie sich mit McConnel in Verbindung, damit eine Reparatur durchgeführt werden kann.
Seite 78: Fehlersuche Steuergerät Le70
Wenden Sie sich an den Kundendienst von McConnel Verzögerung der Kraftstoffeinspritzung Motoröl Wenn der Fehler oder die Ursache dafür nicht in der gezeigten Fehlerliste aufgeführt ist, setzen Sie sich mit McConnel in Verbindung, damit eine Reparatur durchgeführt werden kann. 7.1.2 - FEHLERSUCHE STEUERGERÄT LE70...
Seite 79 Kein Strom für den LE70 Stellen Sie sicher, dass an den Pins A33 und B33 Strom anliegt Wenn der Fehler oder die Ursache dafür nicht in der gezeigten Fehlerliste aufgeführt ist, setzen Sie sich mit McConnel in Verbindung, damit eine Reparatur durchgeführt werden kann.
Seite 80 Kühlmitteltemperatur: die vom Steuergerät berechnete Temperatur des Kühlmittels ist höher als Motoralarm der zulässige Bereich; das Steuergerät aktiviert eine Systemreaktion Wenn der Fehler oder die Ursache dafür nicht in der gezeigten Fehlerliste aufgeführt ist, setzen Sie sich mit McConnel in Verbindung, damit eine Reparatur durchgeführt werden kann. Fehler...
Seite 81: Elektrische Schaltung
„I“). Defekte Kabel Prüfen und reparieren.(*) (*) Wenn der Fehler oder die Ursache, die ihn verursacht hat, nicht in den nachstehenden Tabellen angegeben ist, wenden Sie sich an McConnel für die notwendige Reparatur. 7.1.4 - HYDRAULIKSYSTEM Fehlfunktionen Ursachen Maßnah Die Pumpe macht ein ungewöhnliches Geräusch.
Seite 82: Antriebsmotoren
McCONNEL 7.1.5 - ANTRIEBSMOTOREN Fehlfunktionen Ursache Lösung Ölaustritt aus den Dichtungen Verstärkung bei längerer Lagerung Reinigen Sie den Bereich und überprüfen Sie ihn nach ein paar Tagen Dichtungen beschädigt oder Wenden Sie sich an eine autorisierte Servicestelle verschlissen Übermäßige Menge an Schmiermittel Kontrollieren Sie den Ölstand...
Seite 83: Arbeiten Mit Der Maschine
McCONNEL 7.2 - ARBEITEN MIT DER MASCHINE GEFAHR Vergewissern Sie sich vor dem Bewegen der Maschine, dass Sie die Funktion der Bedienelemente und die damit verbundenen Sicherheitsstandards vollständig kennen. Der Bediener muss sich in der Nähe der Maschine aufhalten. Vergewissern Sie sich vor dem Bewegen der Maschine, dass sich niemand im Arbeitsbereich der Maschine befindet und dass der Aktionsbereich frei von Hindernissen ist.
Seite 84: Rutschen Oder Kippen
McCONNEL Vermeiden Sie es, am Rande eines Abhangs oder auf unebenem Gelände zu fahren, wenn eine Raupenkette waagerecht und die andere geneigt oder teilweise angehoben ist (bei einer Neigung der Maschine von mehr als ca. 10°). Um die Raupenketten nicht zu beschädigen, fahren Sie immer so, dass die Nutensteine (tragendes Kettenglied) auf der gleichen horizontalen Ebene ruhen.
Seite 85: Kontrollstation - Arbeitsbereich Des Bedieners
McCONNEL 7.3 - KONTROLLSTATION - ARBEITSBEREICH DES BEDIENERS • Der Bediener muss immer einen Mindestabstand von 5 m zur Maschine einhalten. • Der Bediener sollte mit PSA (Schuhe, Overall und Schutzbrille) ausgestattet sein. Bei Arbeiten unter sehr staubigen Bedingungen sollte eine Gesichtsschutzmaske getragen werden.
Seite 86: Transport Und Handhabung
McCONNEL 7 - TRANSPORT UND HANDHABUNG 7.1 - BE- UND ENTLADUNGEN BEI STRASSENTRANSPORT Verwenden Sie für den Transport der Maschine geeignete Fahrzeuge mit einer Tragfähigkeit von mehr als 1200 kg. Verwenden Sie Laderampen, die für eine Last von mindestens 600 kg geeignet sind und die an der Ladefläche des Fahrzeugs eingehängt werden.
Seite 87: Bei Ausfall Der Maschine
McCONNEL Beachten Sie, dass bei der Verwendung von Seilen, Schlingen oder Ketten zum Anheben der Maschine das untenstehende Diagramm mit den Mindestzugwinkeln eingehalten werden muss. Winkel an Laststeigerungsfaktor der Oberseite Seilwinkel mit 0° Horizont Laststeigerungsfaktor Seilöffnungswinkel 10° 1.004 20° 1.015 30°...
Seite 88: Benutzen Der Manuellen Steuerung
McCONNEL 7.2 - BENUTZEN DER MANUELLEN STEUERUNG Wenn die Maschine ohne Verwendung der Fernsteuerung bewegt werden muss (z. B. wenn die Batterien der Fernsteuerung leer sind), kann dies durch Anschluss der mitgelieferten Handsteuerung erfolgen. Befolgen Sie dazu die nachstehenden Anweisungen: Entfernen Sie die Kappe mit dem Bajonettverschluss (B) von der Buchse (A).
Seite 89: Starten Des Motors Mit Einer Hilfsbatterie
McCONNEL 7.3 - STARTEN DES MOTORS MIT EINER HILFSBATTERIE Wenn der Motor mit einer externen Batterie gestartet werden muss, gehen Sie wie folgt vor: Öffnen Sie den Deckel des Anschlusskastens (A), der sich in der Nähe des Dieselvorfilters befindet. Schließen Sie eine Klemme des roten Kabels an die Schraube des Netzanschlusses und die andere Klemme an den Pluspol (+) der Hilfsbatterie an.
Seite 90: Lagerung
McCONNEL 8 - LAGERUNG Wenn die Maschine für längere Zeit stillgelegt wird, muss sie an einem vor Witterungseinflüssen geschützten Ort gelagert werden, um Schäden zu vermeiden. Vor der Lagerung ist es ratsam, die Maschine gründlich zu reinigen und alle mechanischen Komponenten zu schmieren, um sie vor Rost zu schützen.
Seite 91: Wartung
Schmierung erforderlich, die nicht nur für eine lange Nutzungsdauer der Maschine, sondern auch zur Senkung der Betriebskosten von entscheidender Bedeutung ist. Für weitere Informationen wenden Sie sich bitte an unser Service-Center: Wenden Sie sich an das Servicezentrum des technischen Kundendienstes von McConnel:Wenden Sie sich an den Kundendienst von McConnel: Telefon...
Seite 92: Ausserordentliche Eingriffe
McCONNEL 9.3 - AUSSERORDENTLICHE EINGRIFFE Hierbei handelt es sich um Reparaturen oder den Austausch eines oder mehrerer Bauteile der Maschine, die in der Regel nach einigen Jahren des effizienten Betriebs notwendig werden und die die Eigenschaften der Maschine nicht verändern. Bei erheblichen Veränderungen haftet der Hersteller nicht für eventuell entstehende Gefahren.
Seite 93: Kühlmittel
ASTM D 3306; ASTM D 4656; ASTM D 4985, ASTM D 6210; JIS K 2234; SAE J 1034. 9.4.3 - KRAFTSTOFF GEFAHR • Verwenden Sie keine Dieseltankanlagen, die elektrische Hilfspumpen verwenden, ohne die schriftliche Zustimmung von McConnel. • Es ist verboten, das Kraftstoffversorgungssystem und/oder das elektrische System zu manipulieren oder zu verändern. GEFAHR •...
Seite 94: Motorwartung
McCONNEL • Andere Kraftstoffe mit anderen Spezifikationen können den Motor beschädigen oder seine Leistung verringern. Für weitere Details und/oder Erklärungen konsultieren Sie bitte das beigefügte Motorhandbuch. • Prüfen Sie beim Tanken, dass sich kein Kondenswasser auf dem Kraftstofftankdeckel befindet. Entfernen Sie das Kondenswasser am Boden nicht.
Seite 95: Filter- Und Motorölwechsel
McCONNEL 9.5.2 - FILTER- UND MOTORÖLWECHSEL ACHTUNG • Nach den ersten 50 Einlaufstunden müssen Filter und Thermo-Motoröl gewechselt werden. • Wechseln Sie den Filter und das thermische Motoröl alle 250 Betriebsstunden. • Menge des zu verwendenden Öls: ca. 7 Liter.
Seite 96 McCONNEL Schrauben Sie den Öleinfülldeckel (D) ab; Schrauben Sie den Ölsumpfablassdeckel (C) wieder fest, wenn das gesamte Öl abgelassen wurde; Entfernen Sie den Seitenschutz (E); Schrauben Sie die Filterkartusche (F) gegen den Uhrzeigersinn ab und nehmen Sie sie heraus; Tragen Sie auf den neuen Filter in den äußeren und inneren Dichtungen sowie im Filtergewinde einen Film aus sauberem Öl auf;...
Seite 97: Kühlmittel-Füllstandskontrolle
McCONNEL 9.5.3 - KÜHLMITTEL-FÜLLSTANDSKONTROLLE ACHTUNG • Prüfen Sie den Kühlmittelstand täglich oder vor jedem Gebrauch. • Das Kühlmittel muss sehr sorgfältig ausgewählt werden; siehe Tabelle in Abschnitt 9.4.2. GEFAHR • Verbrennungsgefahr durch sehr heißes Kühlmittel! Das Kühlsystem steht unter Druck! Wenn unter Druck stehendes Kühlmittel herausspritzt, kann es schwere Verletzungen verursachen.
Seite 98: Kühlmittelwechsel
Ökosystem gefährden. Wenden Sie sich für die Entsorgung oder das richtige Recycling von Abfällen an die zuständigen Stellen. • Die Schutzmittel des Kühlsystems müssen bei den McConnel Partnern bestellt werden. • Betreiben Sie den Motor niemals ohne Kühlmittel, auch nicht für kurze Zeit!
Seite 99 McCONNEL Gehen Sie wie folgt vor, um den Kühlmittel-Füllstand zu prüfen: Stellen Sie die Maschine auf eine ebene Fläche und schalten Sie den Motor aus; Lassen Sie das Kühlmittel und den Motor abkühlen; Lösen Sie die beiden Gummiverankerungen (B), die die Motorhaube (A) sichern.
Seite 100 McCONNEL Lassen Sie das Kühlmittel aus dem Monoblock ab, indem Sie die Schlauchschelle (H) entfernen und die (I) Schlauchleitung vom Ölfilter abnehmen; Nachdem Sie das Kühlmittel abgelassen haben, waschen Sie den Kühler und den Monoblock, um Rost, Kalk und Verunreinigungen zu entfernen;...
Seite 101: Kraftstoff-Füllstandskontrolle
McCONNEL 9.5.5 - KRAFTSTOFF-FÜLLSTANDSKONTROLLE ACHTUNG • Prüfen Sie den Kraftstoff-Füllstand täglich oder vor jeder Verwendung. • Der Kraftstoff muss sehr sorgfältig ausgewählt werden; siehe Tabelle in Abschnitt 9.4.3. GEFAHR • Wenn zusätzlicher Kraftstoff nachgefüllt wird, vermeiden eine Brandgefahr durch Verschütten.
Seite 102: Entleeren Und Entlüften Des Kraftstoffabscheiders
McCONNEL 9.5.6 - ENTLEEREN UND ENTLÜFTEN DES KRAFTSTOFFABSCHEIDERS ACHTUNG • Prüfen Sie den Kraftstoffabscheider alle 50 Betriebsstunden oder wöchentlich. • Wenn Verunreinigungen auftreten, entfernen Sie diese sofort, warten Sie NICHT auf die geplante auf die Durchführung einer planmäßigen Wartung. GEFAHR •...
Seite 103: Auswechseln Des Primären Kraftstofffilters
9.5.7 - AUSWECHSELN DES PRIMÄREN KRAFTSTOFFFILTERS ACHTUNG • Die Kartusche muss alle 500 Betriebsstunden ausgetauscht werden. • Wenn Verunreinigungen auftreten, entfernen Sie diese sofort, warten Sie NICHT auf die geplante auf die Durchführung einer planmäßigen Wartung. GEFAHR • Unter bestimmten spezifischen Bedingungen ist Diesel brennbar und explosiv. •...
Seite 104 McCONNEL Stellen Sie einen zugelassenen Behälter unter die Schale (F) des Kraftstoffabscheiders, um die Verunreinigungen aufzufangen. Schließen Sie das Kraftstoffabscheiderventil, indem Sie es auf OFF (A2) drehen. Lösen Sie das Ablassventil (G) und lassen Sie den Diesel und die Verunreinigungen ab.
Seite 105: Auswechseln Des Kraftstofffilters
McCONNEL 9.5.8 - AUSWECHSELN DES KRAFTSTOFFFILTERS ACHTUNG Der Kraftstofffilter muss alle 500 Betriebsstunden ausgetauscht werden. GEFAHR • Unter bestimmten spezifischen Bedingungen ist Diesel brennbar und explosiv. • Verwenden Sie niemals Diesel als Reinigungsmittel. • Wenn eine Komponente zur Durchführung von Wartungsarbeiten aus dem Kraftstoffversorgungssystem entfernt wird (z.
Seite 106 McCONNEL Schließen Sie das Kraftstoffabscheiderventil, indem Sie es auf OFF (A2) drehen. Entfernen Sie den Kraftstofffilter (B), indem Sie ihn nach links drehen. Halten Sie den Filter fest, damit kein Kraftstoff ausläuft. Reinigen Sie bei verschüttetem Kraftstoff den betroffenen Bereich gründlich.
Seite 107: Reinigung Oder Austausch Von Luftfiltern
McCONNEL 9.5.9 - REINIGUNG ODER AUSTAUSCH VON LUFTFILTERN ACHTUNG • Die Filter sollten täglich gereinigt werden. • Die Kartuschen der Luftfiltereinheit sollten alle 500 Betriebsstunden ausgetauscht werden. GEFAHR • Demontieren Sie den Luftfilter nur bei stehendem Motor und starten Sie den Motor nicht bei geöffnetem Luftfilter.
Seite 108 McCONNEL Zum Reinigen/Austauschen der Kartusche der Luftfiltereinheit: Lösen Sie die beiden Gummiverankerungen (B), die die Motorhaube (A) sichern. Ziehen Sie den Sicherungsstift (C), heben Sie die Motorhaube an und blockieren Sie sie, indem Sie den Stift loslassen. Lösen Sie die beiden Verriegelungen und entfernen Sie die Abdeckung (D).
Seite 109: Reinigung Des Kühlergehäuses Und Des Kühleres
McCONNEL 9.5.10 - REINIGUNG DES KÜHLERGEHÄUSES UND DES KÜHLERES ACHTUNG Die Reinigung des Kühlergehäuses und des Kühlers sollte täglich oder alle 8 Arbeitsstunden erfolgen. Das Kühlergehäuse (A) sollte sowohl von innen als auch von außen gereinigt werden. Verwenden Sie zum Reinigen einen Druckluftstrahl oder spezielle Produkte gemäß den Anweisungen auf den Behältern der Produkte.
Seite 110: Wartung Des Hydrauliksystems
McCONNEL 9.6 - WARTUNG DES HYDRAULIKSYSTEMS 9.6.1 HYDRAULIKÖL-FÜLLSTANDSKONTROLLE ACHTUNG Prüfen Sie den Hydrauliköl-Füllstand alle 8 Arbeitsstunden oder täglich. WARNUNG • Füllen Sie kein Öl über den MAX-Füllstand hinaus nach, da sonst Öl aus dem Tank austreten kann. • Füllen Sie den Füllstand nur mit dem in der Tabelle angegebenen Hydrauliköl auf (siehe 9.4.1).
Seite 111: Wechseln Des Hydraulikölfilters
McCONNEL 9.6.2 - WECHSELN DES HYDRAULIKÖLFILTERS ACHTUNG • Das Hydrauliköl sollte wie folgt ausgetauscht werden: Lieferant Austausch innerhalb Mineral Q8 HELLER 46 1000 Stunden Biologisch abbaubar PANOLIN HLP SYNTH E 46 15000 Stunden • Benötigte Menge zum Befüllen: 20 Liter (ca.) GEFAHR •...
Seite 112: Wechseln Des Hydraulikölfilters
McCONNEL Ziehen Sie die Kappe (B) am Ende des Vorgangs wieder fest und ersetzen Sie gegebenenfalls die Kupferscheibe. Füllen Sie neues Hydrauliköl ein; beachten Sie bei der Auswahl des Öls die Tabelle oben. Kontrollieren Sie den Füllstand am Peilstab, der am Einfülldeckel (C) angebracht ist.
Seite 113: Wartung Der Hydraulikmotoren Und Hydraulikventile
Ob die mit dem Motor und den Ventilen verbundenen Hydraulikverschraubungen locker sind. Wenn ja, ziehen Sie sie fest. • Wenn das Problem weiterhin besteht, wenden Sie sich an den McConnel Support Service. GEFAHR • Bei Betriebstemperatur ist das Hydrauliköl siedend und steht zeitweise auch unter Druck.
Seite 114: Keilriemeninspektion/Spannung
McCONNEL 9.8.1 - KEILRIEMENINSPEKTION/SPANNUNG Um die Spannung des Keilriemens zu prüfen, gehen Sie wie folgt vor: Schalten Sie die Maschine aus. Öffnen Sie die rechte Motorhaube mit dem entsprechenden Schraubenschlüssel, der mit der Maschine geliefert wurde. Prüfen Sie die Riemenspannung (A): Drücken Sie den Riemen mit einer Kraft von 98 Nm in einen der angegebenen Punkte (X) oder (Y);...
Seite 115: Auswechseln Des Keilriemens
McCONNEL 9.8.2 - AUSWECHSELN DES KEILRIEMENS Um den Zahnriemen zu wechseln, gehen Sie wie folgt vor: Schalten Sie die Maschine aus. Öffnen Sie die rechte Motorhaube mit dem entsprechenden Schraubenschlüssel, der mit der Maschine geliefert wurde. Lösen Sie die Einstellschrauben (B) mit einem 12 mm-Schraubenschlüssel;...
Seite 116 McCONNEL Prüfen Sie die Spannung nochmals anhand der Spezifikationen für einen „gebrauchten" Riemen. Beachten Sie die folgende Tabelle: Spannung des VERWENDETEN Riemens Position Auslenkung (mm) 7–10 10–14 "Verwendeter Riemen" bezieht sich auf einen Riemen, der bei laufendem Motor für 10 Minuten oder länger verwendet wurde.
Seite 117: Prüfen Der Batterieladung
McCONNEL 9.8.3 - PRÜFEN DER BATTERIELADUNG So überprüfen Sie den Ladezustand der Batterien: Schalten Sie die Maschine aus; Öffnen Sie die Fronthaube des RC40; Suchen Sie auf der rechten Seite des RC40 die Anschlussdose (A) der Plusleitung, die direkt von der Batterie (B) kommt;...
Seite 118: Regelmässiger Austausch Der Sicherheitskomponenten
• Führen Sie keine Änderungen an der elektrischen Anlage ohne vorherige Genehmigung von McConnel. • Entfernen oder installieren Sie keine Komponenten ohne die vorherige Genehmigung von McConnel. • Verhindern Sie, dass die elektrische Anlage mit Wasser in Berührung kommt. •...
Seite 119: Wartung Des Radantriebs
McCONNEL 9.10 - WARTUNG DES RADANTRIEBS 9.10.1 - KONTROLLE DES ANZUGS DER SCHRAUBEN ACHTUNG Die Schrauben sollten alle 250 Betriebsstunden nachgezogen werden. Die Kontrolle muss mit einem Drehmomentschlüssel durchgeführt werden. Die erforderlichen Anzugsdrehmomente entnehmen Sie der untenstehenden Tabelle. Dies sollte auf beiden Seiten der Maschine durchgeführt werden.
Seite 120: Wartung Der Raupenketten
McCONNEL 9.11 - Wartung der Raupenketten 9.11.1 - KONTROLLE DER RAUPENKETTENSPANNUNG ACHTUNG Der Riemen sollte alle 50 Betriebsstunden nachgespannt werden. GEFAHR • Die Druckprüfung muss mit äußerster Sorgfalt durchgeführt werden, da sie in einer Zone erfolgt, in der ein sehr hoher Druck herrschen kann.
Seite 121 McCONNEL Anzugsdruck der Raupenkette Raupenkette Max. Druck (bar) Gummi 250 Gummi 280 Verwenden Sie zum Spannen der Raupenkette eine Hebelfettpresse mit den folgenden Eigenschaften: Füllmenge 500 cm Füllart 400 g (Kartusche) Förder-/Hubvolumen 1.2 cm Förderdruck (max.) 400 bar Systemdruck (max.) 850 bar Manometerdruck (max.)
Seite 122: Auswechseln Der Raupenkette
McCONNEL 9.11.2 - AUSWECHSELN DER RAUPENKETTE GEFAHR • Die Maschinenauflage muss in der Lage sein, die Last zu tragen und sie in einer stabilen und sicheren Position zu halten. • Zum Anheben der Maschine, siehe Kapitel 7. ACHTUNG Es wird außerdem empfohlen, die Spannung nach 8–10 Betriebsstunden erneut zu überprüfen und auf die in der obigen Tabelle angegebenen Werte einzustellen.
Seite 123: Rollenverschleiss
McCONNEL 9.11.3 - ROLLENVERSCHLEISS Die Rollen gelten als Verschleißteile. Ihre Lebensdauer hängt von dem Boden ab, auf dem sie arbeiten (schlammig, sandig oder andere Arten). Es wird eine durchschnittliche Lebensdauer von 500 Arbeitsstunden geschätzt, die natürlich von den Arbeitsbedingungen abhängt, unter denen die Maschine eingesetzt wird.
Seite 124: Wartungsarbeiten
McCONNEL 9.13 - WARTUNGSARBEITEN 9.13.1 - WARTUNGSINTERVALL Prüfen/Nachfüllen MOTORÖL X X X X X X X X X X Austausch MOTORÖLFILTER X X X X X X X X X X Austausch Prüfen/Nachfüllen FLÜSSIGKÜHLMITTEL Austausch KRAFTSTOFF Prüfen/Nachfüllen KRAFTSTOFFFILTER Austausch KRAFTSTOFFABSCHEIDER Prüfen/Ablassen...
Seite 125: Anweisungen Für Notsituationen
McCONNEL 10 - ANWEISUNGEN FÜR NOTSITUATIONEN 10.1 - BRAND Verwenden Sie im Falle eines Brandes einen Feuerlöscher gemäß den geltenden Normen. Wenn die Maschine in Brand gerät oder sich in der Nähe eines Brandes befindet, schlagen Sie Alarm und verständigen Sie die Feuerwehr.
Seite 126: Tabelle Anzugsspannung
McCONNEL 11 - TABELLE ANZUGSSPANNUNG 11.1 - SCHRAUBENANZUGSTABELLE Festigkeitsklasse Tatsäc 12,9 10,9 Gewindenen hliche Anfängl Anfänglic Anfänglic Quers -nweite Bruchlast Anzugsdreh Bruchlas Anzugsdreh Bruchlas Anzugsdreh iche chnittsf moment moment moment Anzugs Anzugskr Anzugskr läche kraft M 3×0.5 5,03 5523 3865...
Seite 127: Hinweise
McCONNEL 12 - HINWEISE...
Seite 130 McConnel Limited, Temeside Works, Ludlow, Shropshire SY8 1JL. England. Telephone: 01584 873131. Facsimile: 01584 876463. www.mcconnel.com...

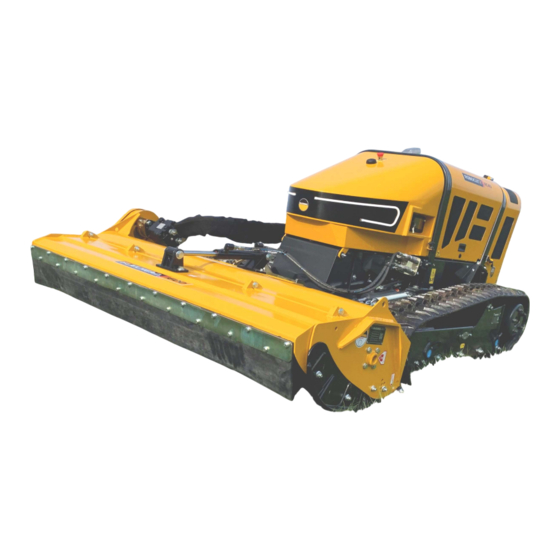

McConnel ROBOCUT2 RC40 Benutzerhandbuch

Quicklinks

Fehlerbehebung

Verwandte Anleitungen für McConnel ROBOCUT2 RC40

Inhaltszusammenfassung für McConnel ROBOCUT2 RC40

Inhaltsverzeichnis
