Rational iCombi Pro Umbauanleitung Seite 6

1 | MI_2207: Gasfeuerungsautomat iCombi - Ausbau und Einbau

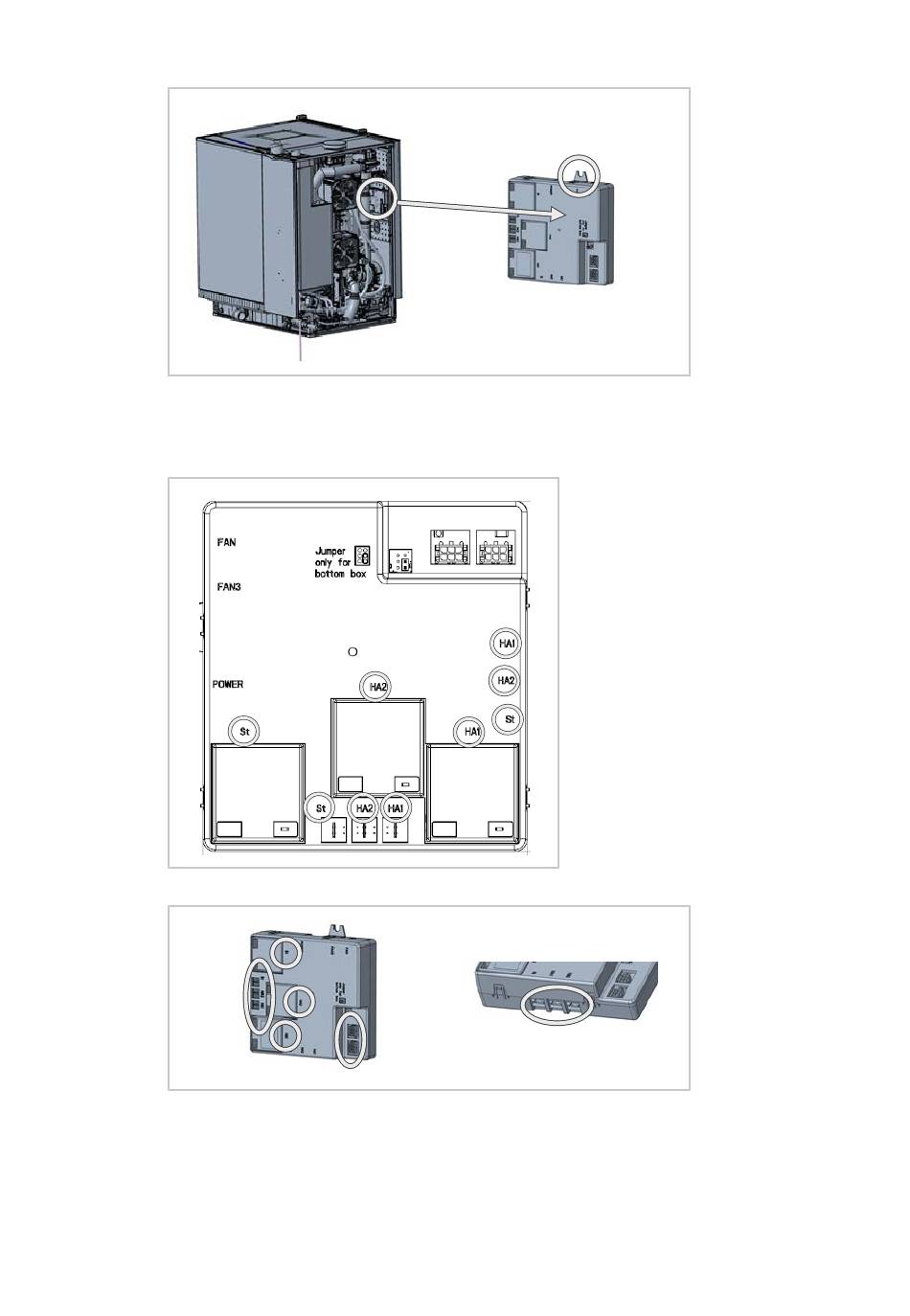

2. Ziehen Sie den Feuerungsautomat aus dem Gerät.
3. Markieren Sie alle Stecker/Kabel mit der passenden Abkürzung ST, HA1
und HA2 (siehe Grafik). Diese Markierungen sind für den anschließenden
richtigen Einbau der Kontakte sehr wichtig.
HINWEIS! Bei 6 1/1 – 10 2/1 sind die Steckplätze HA2 nicht belegt.
4. Ziehen Sie die markierten Stecker vom Feuerungsautomaten ab.
>>
Ausbau ist abgeschlossen.
Arbeitsschritte – Einbau Gasfeuerungsautomat iCombi
1. Für den Wiedereinbau gehen Sie in umgekehrter Reihenfolge vor.
6 / 88
