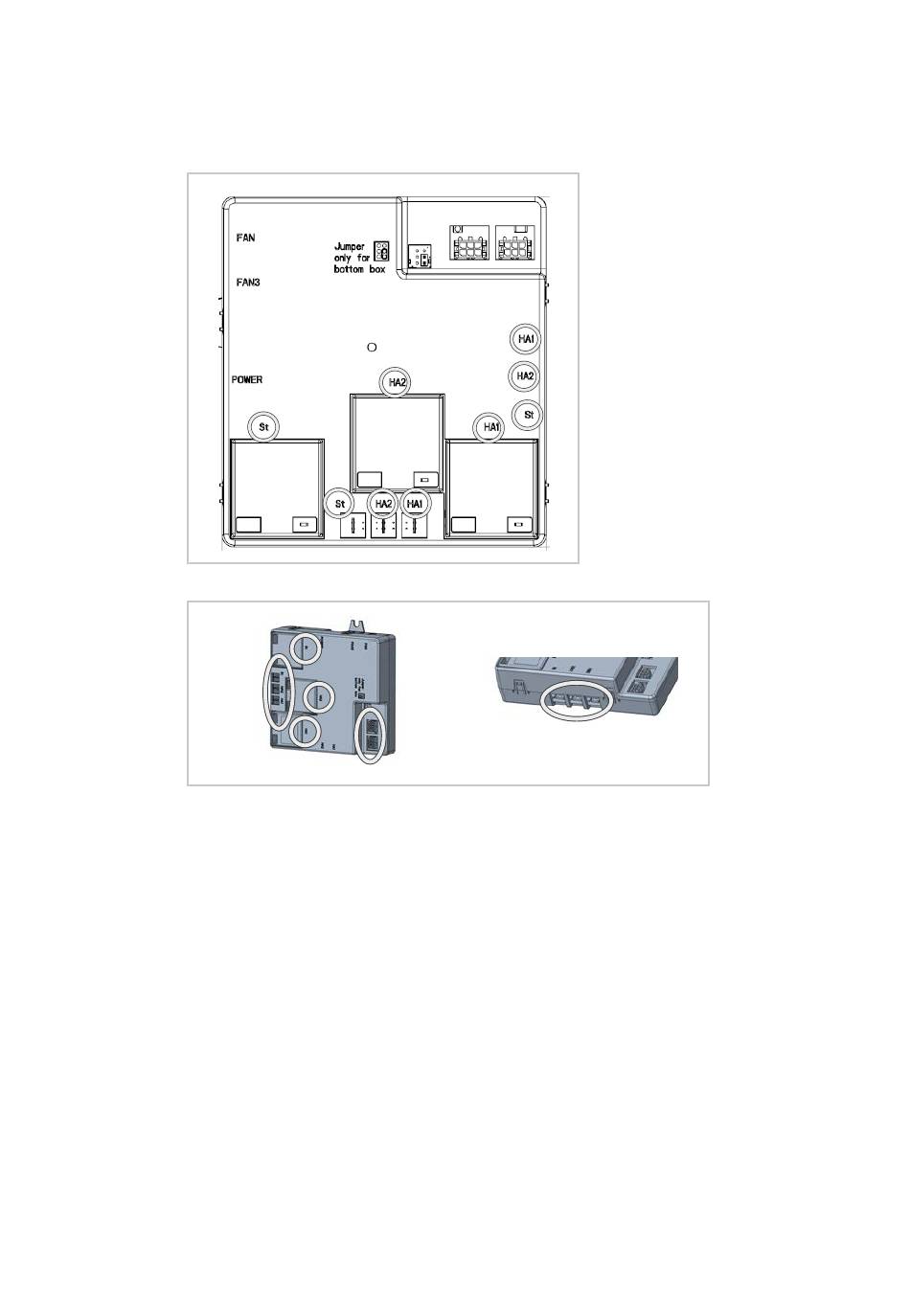

3. Marquez tous les connecteurs/câbles à l'aide des abréviations ST, HA1 et
HA2 correspondantes (voir graphique). Ces marquages sont très importants
pour le montage correct des contacts.
INFORMATION ! Pour 6 1/1 – 10 2/1, les emplacements HA2 ne sont pas
utilisés.
4. Débranchez les connecteurs marqués du boîtier d'allumage.
>>
Le démontage est terminé.
Étapes de travail – Montage du boîtier d'allumage iCombi
1. Pour le remontage, procédez en sens inverse.
2. Lors du raccordement d'un nouveau boîtier d'allumage, faites attention aux
câbles que vous avez marqués.
3. Humidifiez les contacts enfichables avec la graisse de contact fournie.
>>
Le montage est terminé.
1 | MI_2207 : Boîtier d'allumage iCombi – Démontage et montage
