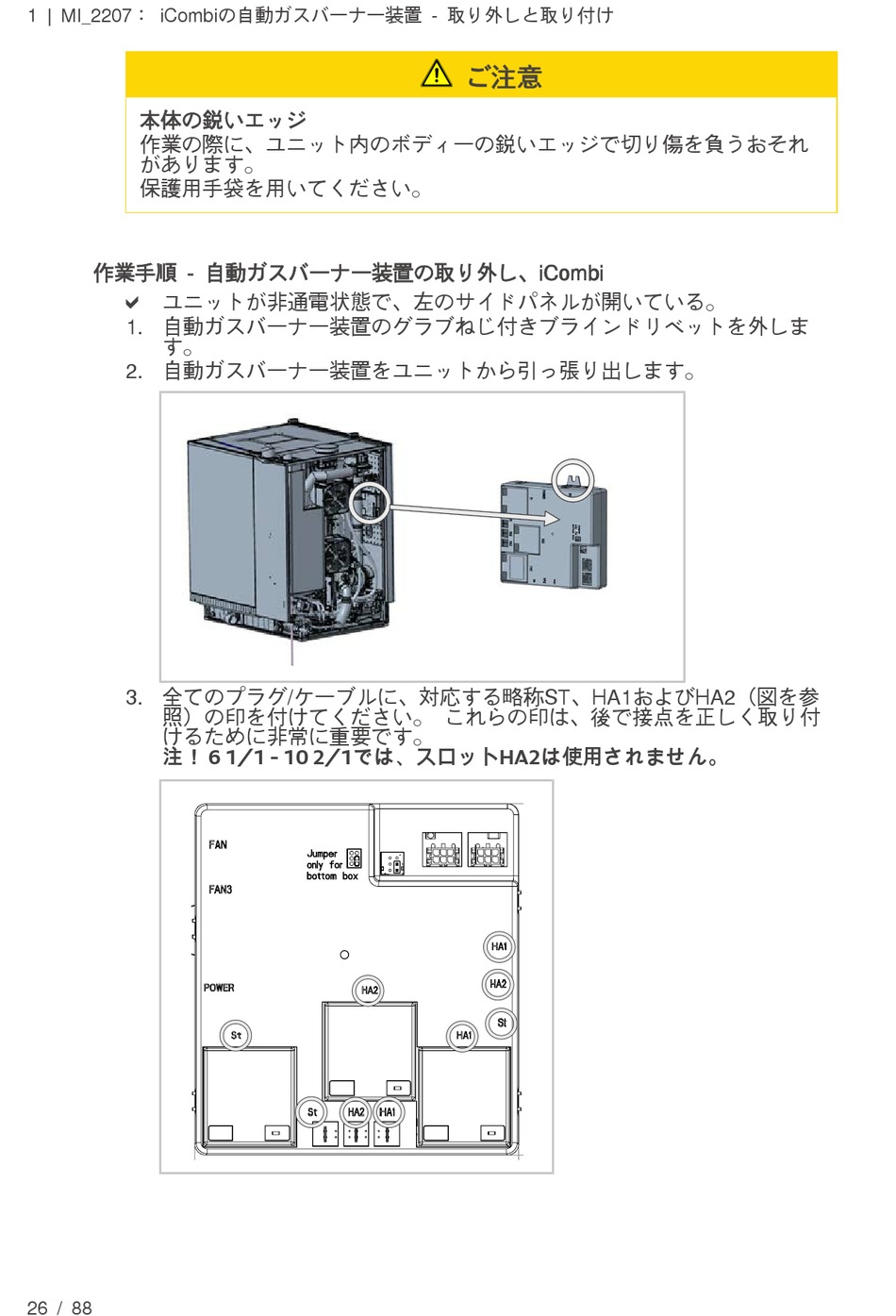

1 | MI_2207： iCombiの自動ガスバーナー装置 - 取り外しと取り付け
本体の鋭いエッジ
作業の際に、ユニット内のボディーの鋭いエッジで切り傷を負うおそれ
があります。
保護用手袋を用いてください。
作業手順 - 自動ガスバーナー装置の取り外し、iCombi
a
ユニットが非通電状態で、左のサイドパネルが開いている。
1. 自動ガスバーナー装置のグラブねじ付きブラインドリベットを外しま
す。
2. 自動ガスバーナー装置をユニットから引っ張り出します。
3. 全てのプラグ/ケーブルに、対応する略称ST、HA1およびHA2（図を参
照）の印を付けてください。 これらの印は、後で接点を正しく取り付
けるために非常に重要です。
注！ 6 1/1 - 10 2/1では、スロットHA2は使用されません。
26 / 88
