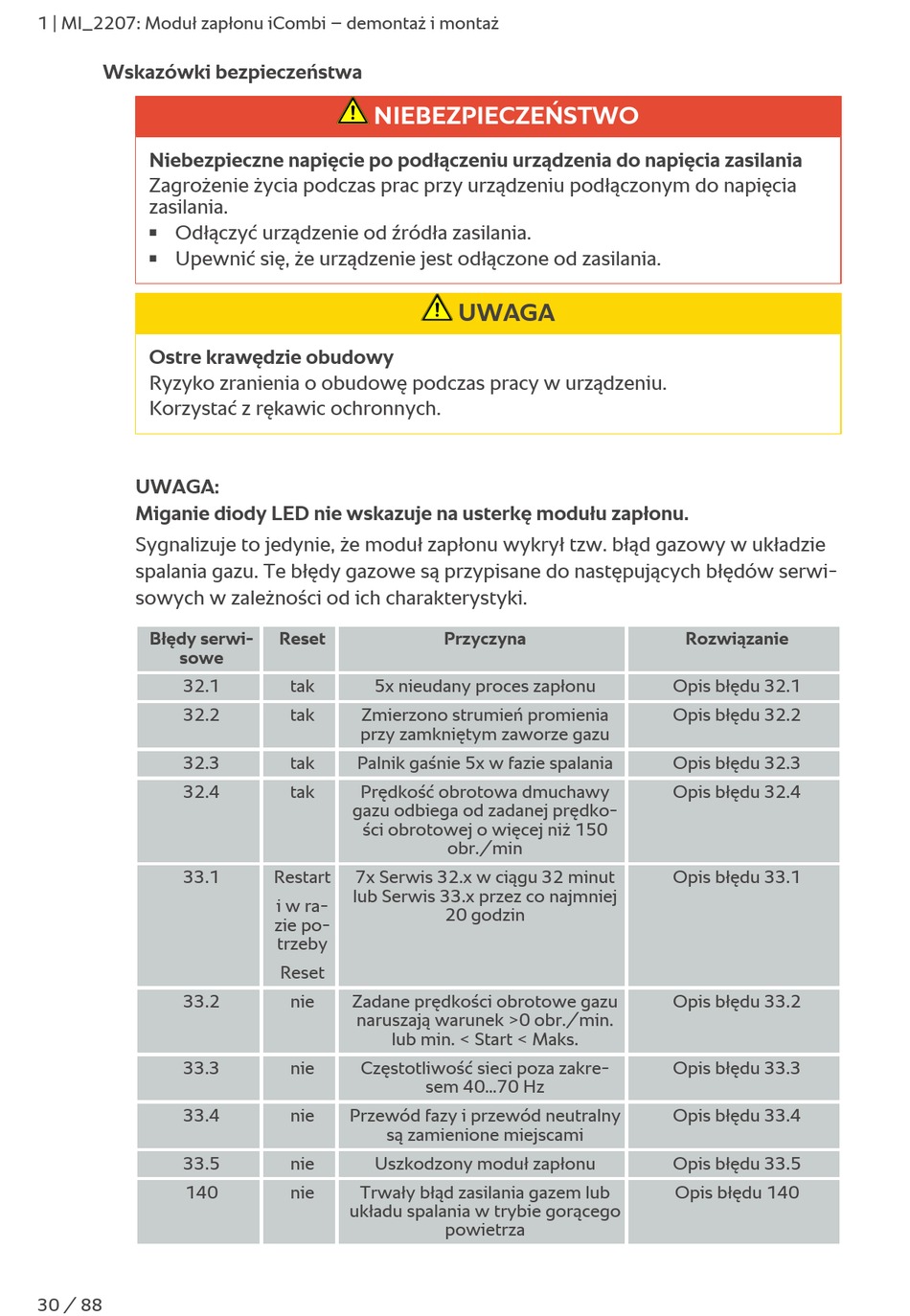

1 | MI_2207: Moduł zapłonu iCombi – demontaż i montaż
Wskazówki bezpieczeństwa
Niebezpieczne napięcie po podłączeniu urządzenia do napięcia zasilania
Zagrożenie życia podczas prac przy urządzeniu podłączonym do napięcia
zasilania.
Odłączyć urządzenie od źródła zasilania.
n
Upewnić się, że urządzenie jest odłączone od zasilania.
n
Ostre krawędzie obudowy
Ryzyko zranienia o obudowę podczas pracy w urządzeniu.
Korzystać z rękawic ochronnych.
UWAGA:
Miganie diody LED nie wskazuje na usterkę modułu zapłonu.
Sygnalizuje to jedynie, że moduł zapłonu wykrył tzw. błąd gazowy w układzie
spalania gazu. Te błędy gazowe są przypisane do następujących błędów serwi-
sowych w zależności od ich charakterystyki.
Błędy serwi-
sowe
32.1
32.2
32.3
32.4
33.1
33.2
33.3
33.4
33.5
140
30 / 88
NIEBEZPIECZEŃSTWO
Reset Przyczyna
tak 5x nieudany proces zapłonu
tak Zmierzono strumień promienia
przy zamkniętym zaworze gazu
tak Palnik gaśnie 5x w fazie spalania
tak Prędkość obrotowa dmuchawy
gazu odbiega od zadanej prędko-
ści obrotowej o więcej niż 150
Restart 7x Serwis 32.x w ciągu 32 minut
lub Serwis 33.x przez co najmniej
i w ra-
20 godzin
zie po-
trzeby
Reset
nie Zadane prędkości obrotowe gazu
naruszają warunek >0 obr./min.
lub min. < Start < Maks.
nie Częstotliwość sieci poza zakre-
sem 40...70 Hz
nie Przewód fazy i przewód neutralny
są zamienione miejscami
nie Uszkodzony moduł zapłonu
nie Trwały błąd zasilania gazem lub
układu spalania w trybie gorącego
powietrza
UWAGA
obr./min
Rozwiązanie
Opis błędu 32.1
Opis błędu 32.2
Opis błędu 32.3
Opis błędu 32.4
Opis błędu 33.1
Opis błędu 33.2
Opis błędu 33.3
Opis błędu 33.4
Opis błędu 33.5
Opis błędu 140
