Kalibrierung der Bedieneinrichtungen
Kalibrierung zuerst am Hauptbedienplatz und
erst dann an etwaigen eingebauten wahlweisen
Bedienplätzen durchführen.
Vorbereitungen
Bevor der Bedienplatz kalibriert wird, muß das EDC-
System wie folgt in den Kalibrierbetrieb umgeschal-
tet werden:
NEUTRAL
76
DI A GNOSI S

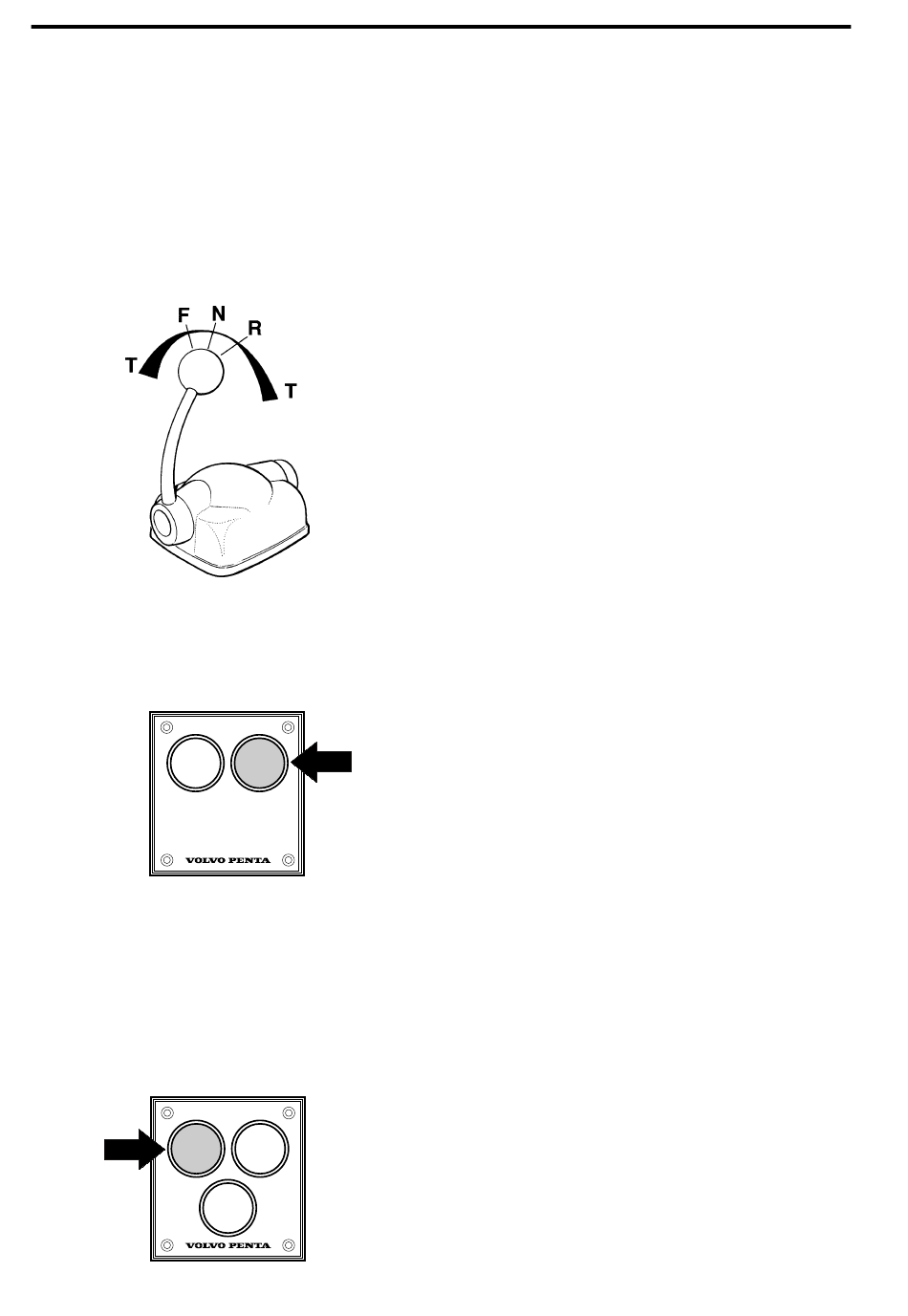

1. Den Bedienhebel in die Neutralstellung setzen (bei
Zweihebelbedienung die Hebel in die Neutral- bzw.
die Leerlaufstellung setzen).
2. Startschlüssel in die Abstell-Stellung. Den gelben
Diagnoseknopf eindrücken und ihn eingedrückt
halten während der Schlüssel in die I (Betriebs-)
Stellung gedreht wird.
Fehlercodes löschen indem der Knopf für weitere 5
Sekunden eingedrückt wird (Fehlercode 1.6, Kali-
brierung nicht durchgeführt, kann nicht gelöscht
werden bevor Kalibrierung durchgeführt worden ist.)
3. Den Startschlüssel in die Abstell-Stellung drehen.
Den grünen Neutralknopf drücken. Den Kopf nie-
derhalten und den Zündschlüssel in Stellung „I" (Be-
triebsstellung) drehen. Den Knopf so lange gedrückt
halten, bis die gelbe Kontrollampe blinkt. Den Knopf
loslassen.
Die grüne und die gelbe Lampe blinken um zu be-
stätigen, daß das EDC-System im Kalibrierbetrieb
ist. Wovon die gelbe Lampe die Systemkonstruktion
bestätigt.
Elektronische Einhebelbedienung
kalibrieren
ACHTUNG. Erst die Hauptbedienstation und an-
schließend die andere(n) Bedienstation(en) kalibrie-
ren.
1. Das EDC-System in Kalibrierbetrieb gemäß den An-
weisungen in „Vorbereitungen" schalten.
2. Den Hebel in die Stellung bewegen, in der die Vor-
wärtsfahrt beginnen soll. Hebel in dieser Stellung
halten.
Die Stellung quittieren durch den grünen Knopf (Neu-
tral) für mindestens 3 Sekunden einzudrücken.
3. Den Hebel in die Vollgasstellung Vorwärtsfahrt be-
wegen. Hebel in dieser Stellung halten.
Die Stellung quittieren durch den grünen Knopf für
mindestens drei Sekunden einzudrücken.
4. Den Hebel in die Stellung bewegen, in der die Rück-
wärtsfahrt eingelegt ist. Hebel in dieser Stellung hal-
ten.
Die Stellung quittieren durch den grünen Knopf für
mindestens drei Sekunden einzudrücken.
5. Den Hebel in die Vollgasstellung Rückwärtsfahrt be-
wegen. Hebel in dieser Stellung halten.
Die Stellung quittieren durch den grünen Knopf für
mindestens drei Sekunden einzudrücken.
6. Den Hebel in die Neutralstellung zurückstellen. He-
bel in dieser Stellung halten.
Die Stellung quittieren durch den grünen Knopf für
mindestens drei Sekunden einzudrücken.
7. Kalibrieruing beenden durch den grünen Knopf ein-
zudrücken (die gelben und grünen Knöpfe hören an-
schließend auf zu blinken).
