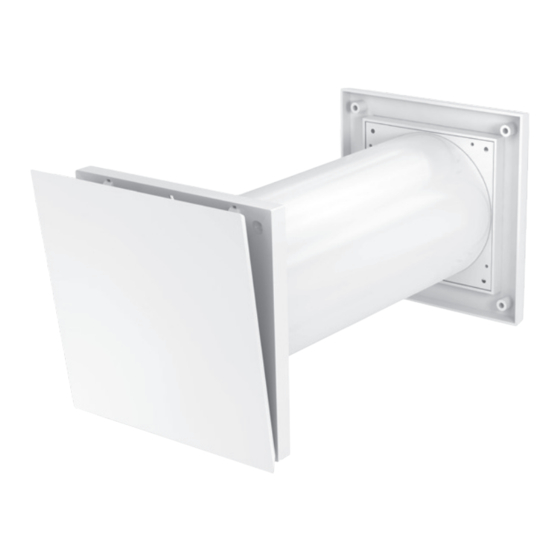

inVENTer aV100 ALD Gebrauchsanleitung

Montage
HINWEIS: Ansammlung von Kondenswasser in der Wandein-
bauhülse. Unterbrechung des Wärmedämmverbundsystems.
Beschädigung von Außenwand/Mauerwerk sowie der Bausubstanz.
► Wandöffnung mit einem Gefälle von 1 – 2° zur Außenwand erstellen.
► Wandeinbauhülse mit einem Gefälle von 1 – 2° zur Außenwand fixieren.
► Den Wandaufbau wieder bis an die Wandeinbauhülse heran führen.
► Notwendige Sperrebene beachten.
HINWEIS: Eindringen von Kondenswasser und/oder Algen-
ansammlung um die Wetterschutzhaube.
Verfärbung der Fassade.
► Vor Montage des Außenabschlusses alle Dichtungsmaßnahmen (Dich-
tungsbänder, Außen-Dichtungsmasse) durchführen.
► In gefährdeten Gebieten vor Montage eine biozide Voreinstellung/wasser-
abweisende Vorbehandlung der Putzoberfläche um die Wetterschutzhau-
be durchführen. (Befragen Sie dazu ihren Planer!)

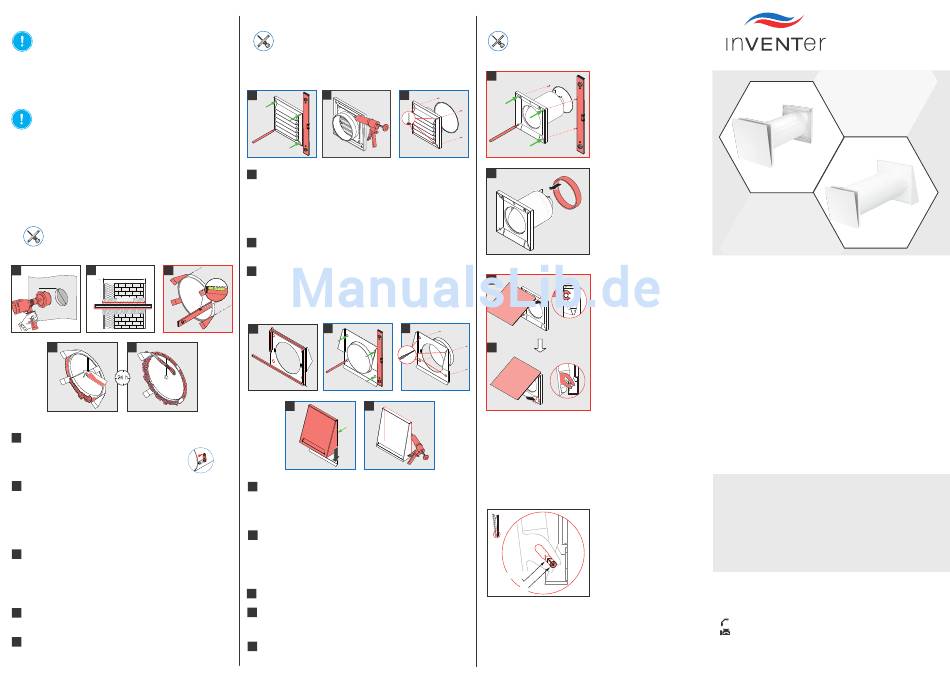

Wandeinbauhülse montieren
Maßband, Trennschleifer, Wasserwaage, Montageschaum,
dauerhaft wasserdichtes Gewebeband (aV100 ALD Plus),
Klingenmesser
1 2 3
5 X
115
Ø
X
4 5
24 h
1
Bohren Sie eine Wandöffnung, Ø 115 mm mit einem Gefälle von 1 – 2°
zur Außenwand.
Drehen Sie die Befestigungselemente an der Wandeinbau-
hülse, wenn vorhanden, nach oben.
2
Ermitteln Sie die exakte Wandstärke.
Passen Sie die Wandeinbauhülse der ermittelten Wandstärke an:
• aV100 ALD = X
• aV100 ALD Plus = X + 5.
Die Wandeinbauhülse kann 50 mm kürzer sein, da der Einschub ALD
eine Teleskopfunktion hat (siehe Abb. 1 und 2).
3
Setzen Sie die Wandeinbauhülse von außen in die Wandöffnung ein.
• aV100 ALD: bündig zur Außenwand
• aV100 ALD Plus: 5 mm Überstand an der Außenwand.
Fixieren Sie die Wandeinbauhülse innen und außen mit 1 – 2° Gefälle zur
Außenwand.
4
Schäumen Sie den Freiraum zwischen Wandeinbauhülse und Mauerwerk
außen- und innenwandseitig mit nicht drückendem Montageschaum aus.
5
Schneiden Sie den Montageschaum und überstehende Montagekeile
bündig zur Außen- und Innenwand ab.
Außenabschluss montieren
Wasserwaage, Stift, Bohrmaschine mit Bohrer 6 mm,
dauerelastische Außen-Dichtungsmasse,
aV100 ALD
1 2
1
Setzen Sie das Wetterschutzgitter von außen in die Wandeinbauhülse ein.
Richten Sie es mit einer Wasserwaage aus.
Markieren Sie die 4 Eckbohrungen.
Bringen Sie die 4 Eckbohrungen mit Ø 6 mm, min. 50 mm tief an.
Setzen Sie die Dübel ein.
Entnehmen Sie das Gehäuse wieder aus der Wandöffnung.
2
Tragen Sie außenwandseitig am Stutzen und auf der Grundplatte
großflächig dauerelastische Außen-Dichtungsmasse auf.
3
Verschrauben Sie das vorbereitete Gehäuse mit 4 Schrauben an der
Außenwand.
1 – 2°
aV100 ALD Plus
1 2
5
4
1
Bohren Sie die 4 Eckbohrungen frei. Befestigen Sie das
Dichtungsband, 9 mm, außenwandseitig und umlaufend
• entlang der Führung auf der Grundplatte.
• bündig zur Öffnung für die Wandeinbauhülse.
2
Setzen Sie die Grundplatte von außen auf die Wandeinbauhülse.
Richten Sie die Grundplatte mit einer Wasserwaage aus.
Markieren Sie die vier Bohrungen.
Bringen Sie die vier Bohrungen mit Ø 6 mm, min. 50 mm tief an.
Setzen Sie die Dübel ein.
3
Verschrauben Sie die Grundplatte mit 4 Schrauben an der Außenwand.
4
Setzen Sie die Abdeckung der Wetterschutzhaube von oben auf die
Grundplatte. Die Führungen haken hinter der Grundplatte ein.
Ziehen Sie die Abdeckung bis zum Anschlag nach unten.
5
Versiegeln Sie die Fuge zwischen der Abdeckung der Wetterschutz-
haube und der Außenwand an den Seiten und oben mit dauerelastischer
Außen-Dichtungsmasse.
Einschub ALD montieren
Wasserwaage, Stift, Bohrmaschine mit Bohrer 6
Schraubendreher
1
3
2
3
3
4
Einstellen des Luftvolumenstroms
Die Luftmenge wird im unteren Bereich der Innenblende geregelt. Dort
befindet sich ein Mechanismus zur Veränderung des Öffnungswinkels.
Stellen Sie den Öffnungswinkel wie folgt ein, um den Luftvolumenstrom zu
erhöhen/zu senken:
2
Stufe 1: Min
Stufe 3: Max
mm,
Setzen Sie den Einschub ALD vom
Innenraum aus in die Wandeinbau-
hülse ein. Richten Sie ihn mit einer
Wasserwaage aus.
Markieren Sie die vier Bohrungen.
Bringen Sie die vier Bohrungen mit
Ø 6 mm, min. 50 mm tief an.
Entnehmen Sie den Einschub ALD
aus der Wandeinbauhülse.
Schieben Sie den Dichtungsring von
hinten bündig zur Gehäuse-Kante auf
den Einschub ALD.
Setzen Sie den Einschub ALD wieder
in die Wandeinbauhülse ein.
Verschrauben Sie das Gehäuse an
aV100 ALD / aV100 ALD Plus
der Innenwand.
Hängen Sie die Innenblende im
oberen Bereich in den Rasthaken am
Gehäuse ein.
Klappen Sie den unteren Bereich an
Lieferumfang
das Gehäuse heran. Im
Stellen Sie die gewünschte Intensität • aV100 ALD, Art.-Nummer 1002-0029
des Luftvolumenstroms ein. (siehe Wetterschutzgitter (weiß), Dichtungsring (2x), Wandeinbauhülse,
Einstellen des Luftvolumenstroms) Einschub ALD inkl. Innenblende, Staubfilter und Rückschlagklappe
• aV100 ALD Plus inkl. Wetterschutzhaube weiß, Art.-Nummer 1002-0030
aV100 ALD Plus inkl. Wetterschutzhaube grau, Art.-Nummer 1002-0031
aV100 ALD Plus inkl. Wetterschutzhaube Nord, Art.-Nummer 1002-0032
Wetterschutzhaube, Dichtungsring (1x), Teleskop-Wandeinbauhülse,
Einschub ALD inkl. Innenblende, Staubfilter und Rückschlagklappe
Zubehörteile
Die folgenden
werden:
Stellen Sie den unteren Rasthaken
durch leichtes Herausheben im • Pollenfilter aV100 ALD (2x), Art.-Nummer 1004-0163
unteren Bereich der Innenblende auf • Staubfilter aV100 ALD (2x), Art.-Nummer 1004-0164
die erforderliche Stufe ein: • Flimmerfilter aV100 ALD (1x), Art.-Nummer 1004-0165
• Schallschutzeinlage aV100, Art.-Nummer 1004-0166
Stufe 1 = 14 m³/h (Minimale Öffnung)
Stufe 3 = 22 m³/h (Maximale Öffnung)
inVENTer GmbH
Ortsstraße 4a
D-07751 Löberschütz
+49 36427 / 211-0
+49 36427 / 211-113
info@inventer.de
www.inventer.de
Gebrauchsanleitung
Vor Gebrauch lesen und mit dem Produkt aufbewahren.
sind folgende Komponenten enthalten:
können über die inVENTer GmbH bezogen
Stand 01/2017
Art.-Nummer 5012-0001
Änderungen vorbehalten.
Keine Haftung für Druckfehler.
