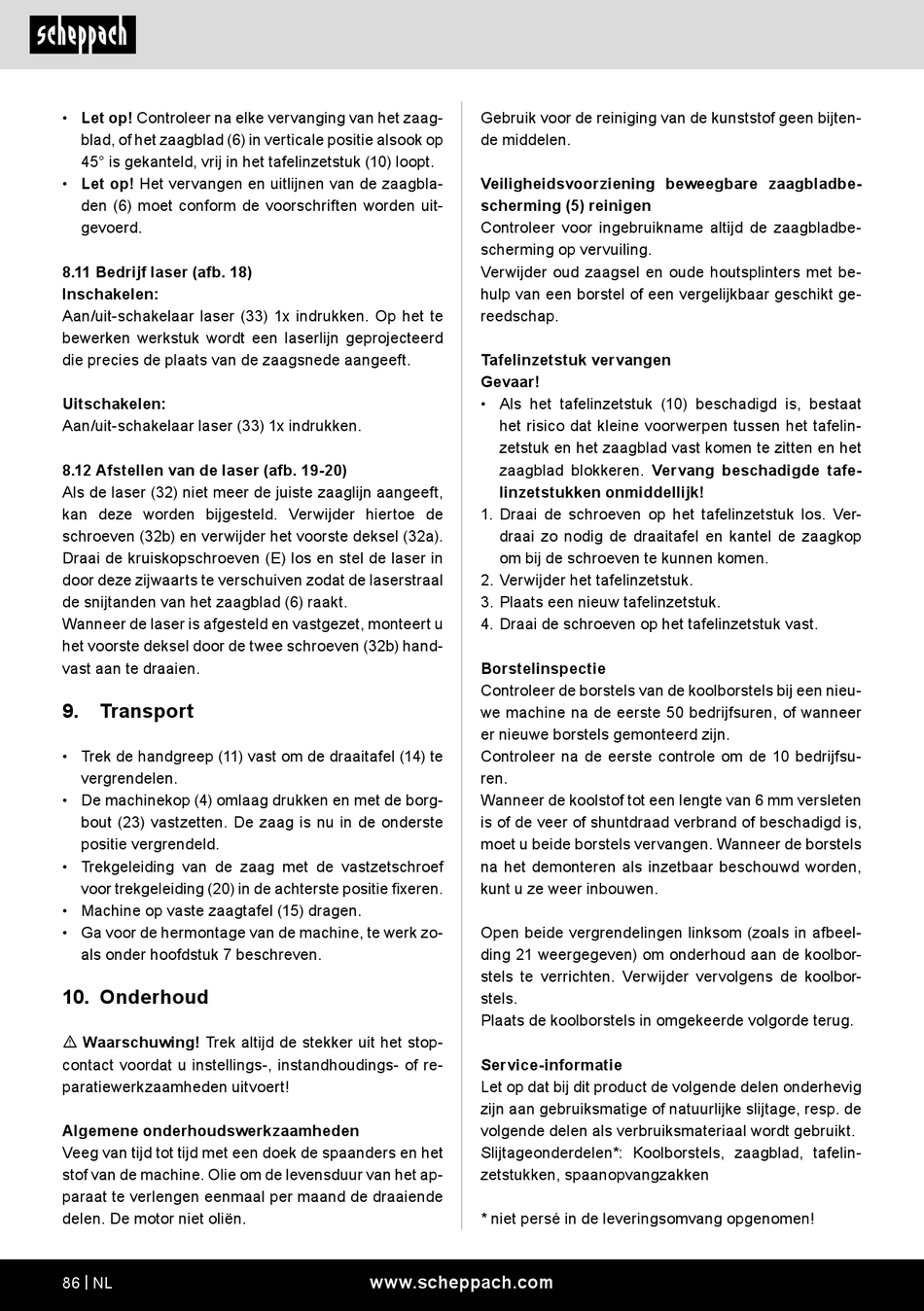

• Let op! Controleer na elke vervanging van het zaag-
blad, of het zaagblad (6) in verticale positie alsook op
45° is gekanteld, vrij in het tafelinzetstuk (10) loopt.
• Let op! Het vervangen en uitlijnen van de zaagbla-
den (6) moet conform de voorschriften worden uit-
gevoerd.
8.11 Bedrijf laser (afb. 18)
Inschakelen:
Aan/uit-schakelaar laser (33) 1x indrukken. Op het te
bewerken werkstuk wordt een laserlijn geprojecteerd
die precies de plaats van de zaagsnede aangeeft.
Uitschakelen:
Aan/uit-schakelaar laser (33) 1x indrukken.
8.12 Afstellen van de laser (afb. 19-20)
Als de laser (32) niet meer de juiste zaaglijn aangeeft,
kan deze worden bijgesteld. Verwijder hiertoe de
schroeven (32b) en verwijder het voorste deksel (32a).
Draai de kruiskopschroeven (E) los en stel de laser in
door deze zijwaarts te verschuiven zodat de laserstraal
de snijtanden van het zaagblad (6) raakt.
Wanneer de laser is afgesteld en vastgezet, monteert u
het voorste deksel door de twee schroeven (32b) hand-
vast aan te draaien.
9.

Transport

• Trek de handgreep (11) vast om de draaitafel (14) te
vergrendelen.
• De machinekop (4) omlaag drukken en met de borg-
bout (23) vastzetten. De zaag is nu in de onderste
positie vergrendeld.
• Trekgeleiding van de zaag met de vastzetschroef
voor trekgeleiding (20) in de achterste positie fixeren.
• Machine op vaste zaagtafel (15) dragen.
• Ga voor de hermontage van de machine, te werk zo-
als onder hoofdstuk 7 beschreven.

10. Onderhoud

m Waarschuwing! Trek altijd de stekker uit het stop-
contact voordat u instellings-, instandhoudings- of re-
paratiewerkzaamheden uitvoert!
Algemene onderhoudswerkzaamheden
Veeg van tijd tot tijd met een doek de spaanders en het
stof van de machine. Olie om de levensduur van het ap-
paraat te verlengen eenmaal per maand de draaiende
delen. De motor niet oliën.
86 | NL
Gebruik voor de reiniging van de kunststof geen bijten-
de middelen.
Veiligheidsvoorziening beweegbare zaagbladbe-
scherming (5) reinigen
Controleer voor ingebruikname altijd de zaagbladbe-
scherming op vervuiling.
Verwijder oud zaagsel en oude houtsplinters met be-
hulp van een borstel of een vergelijkbaar geschikt ge-
reedschap.
Tafelinzetstuk vervangen
Gevaar!
• Als het tafelinzetstuk (10) beschadigd is, bestaat
het risico dat kleine voorwerpen tussen het tafelin-
zetstuk en het zaagblad vast komen te zitten en het
zaagblad blokkeren. Vervang beschadigde tafe-
linzetstukken onmiddellijk!
1. Draai de schroeven op het tafelinzetstuk los. Ver-
draai zo nodig de draaitafel en kantel de zaagkop
om bij de schroeven te kunnen komen.
2. Verwijder het tafelinzetstuk.
3. Plaats een nieuw tafelinzetstuk.
4. Draai de schroeven op het tafelinzetstuk vast.
Borstelinspectie
Controleer de borstels van de koolborstels bij een nieu-
we machine na de eerste 50 bedrijfsuren, of wanneer
er nieuwe borstels gemonteerd zijn.
Controleer na de eerste controle om de 10 bedrijfsu-
ren.
Wanneer de koolstof tot een lengte van 6 mm versleten
is of de veer of shuntdraad verbrand of beschadigd is,
moet u beide borstels vervangen. Wanneer de borstels
na het demonteren als inzetbaar beschouwd worden,
kunt u ze weer inbouwen.
Open beide vergrendelingen linksom (zoals in afbeel-
ding 21 weergegeven) om onderhoud aan de koolbor-
stels te verrichten. Verwijder vervolgens de koolbor-
stels.
Plaats de koolborstels in omgekeerde volgorde terug.

Service-informatie

Let op dat bij dit product de volgende delen onderhevig
zijn aan gebruiksmatige of natuurlijke slijtage, resp. de
volgende delen als verbruiksmateriaal wordt gebruikt.
Slijtageonderdelen*: Koolborstels, zaagblad, tafelin-
zetstukken, spaanopvangzakken
* niet persé in de leveringsomvang opgenomen!
